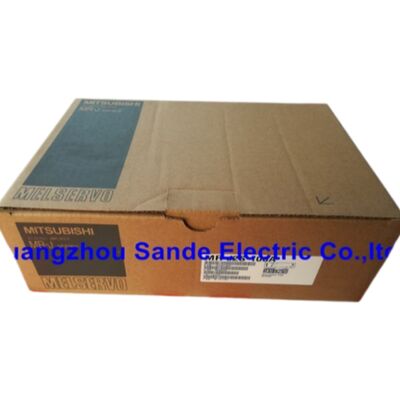

Mitsubishi MR-J2S-200A — MELSERVO-J2-Super Serie 2 kW AC Servo-omvormer

De aandrijving in één oogopslag

Geïntroduceerd als onderdeel van Mitsubishi Electric's MELSERVO-J2-Super platform, de MR-J2S-200A is een 2 kW algemene AC servo-omvormer ontworpen voor werktuigmachines, verpakkingslijnen, apparatuur voor halfgeleiderhandling en een breed scala aan industriële automatiseringsapplicaties. Hij beheert positiecontrole, snelheidscontrole en koppelcontrole vanuit één unit — en uniek onder servo-aandrijvingen van zijn tijd, maakt het mogelijk om de besturingsmodus in realtime te schakelen: positie/snelheid, snelheid/koppel, of koppel/positie, zonder opnieuw te bedraden of hardware te wisselen.

Voor faciliteiten die bestaande MELSERVO-J2-Super installaties draaien, is deze omvormer een directe drop-in. Voor ingenieurs die hem evalueren voor een nieuw ontwerp, maakt de combinatie van een standaard 131.072 pulsen/omwenteling absolute encoder op alle compatibele motoren, een ingebouwde dynamische rem, een ingebouwde regeneratieve weerstand en een koelventilator in één gesloten pakket de inbedrijfstelling aanzienlijk eenvoudiger dan oudere generatie aandrijvingen die deze als externe opties vereisten.

Elektrische specificaties

Ingebouwde functies die het vermelden waard zijn

Twee items die vaak als extra posten op concurrerende aandrijvingen verschijnen, zijn standaard inbegrepen op de MR-J2S-200A: een dynamische rem en een regeneratieve weerstand. De dynamische rem schakelt automatisch in wanneer de servo wordt uitgeschakeld of een noodstop wordt geactiveerd, waarbij kinetische energie wordt gedissipeerd via de aandrijving zelf in plaats van te vertrouwen op de mechanische rem van de machine. De ingebouwde regeneratieve weerstand verwerkt de energie die tijdens de deceleratie naar de DC-bus wordt teruggevoerd — voldoende voor typische cycli bij dit vermogensniveau. Toepassingen met zeer frequente deceleratie vanaf hoge snelheid, of die met grote inertielasten, kunnen een externe regeneratieve remoptie aansluiten als de thermische capaciteit van de interne weerstand wordt overschreden.

Een geforceerde luchtkoelventilator is geïntegreerd in de MR-J2S-200A behuizing, wat hem onderscheidt van de kleinere omvormers in de J2-Super serie (de 100A en lager) die natuurlijk worden gekoeld. Hierdoor kan het 2 kW model op vol nominaal vermogen draaien zonder de de-rating die anders vereist zou zijn in gesloten panelen zonder geforceerde luchtstroom.

Compatibele servo-motoren

De MR-J2S-200A is exclusief gekoppeld aan de volgende Mitsubishi MELSERVO motor modellen. Alle vermelde motoren gebruiken standaard de 131.072 ppr seriële absolute encoder:

HC-SFS Serie (2.000 omw/min, gemiddelde inertie, IP65): HC-SFS121, HC-SFS152, HC-SFS153, HC-SFS201, HC-SFS202, HC-SFS203

HC-RFS Serie (2.000 omw/min, lage inertie, IP65): HC-RFS103, HC-RFS153

HC-UFS Serie (platte behuizing, IP55): HC-UFS152

HC-LFS Serie: HC-LFS152

Varianten met rem (suffix "B") en reductie tandwiel varianten van alle bovengenoemde worden eveneens ondersteund. Merk op dat de HC-KFS en HC-MFS motorfamilies (3.000 omw/min serie) worden aangesloten op de kleinere MR-J2S omvormers (100A en lager) in plaats van de 200A.

Besturingsmodi

Drie primaire besturingsmodi zijn beschikbaar op de MR-J2S-200A, selecteerbaar per parameter:

Positiebesturingsmodus — De omvormer ontvangt pulstrein commando's van een PLC, motion controller of pulsgenerator en volgt de positie met elektronische tandwielinterpolatie. Ondersteunde invoerformaten zijn teken + puls, vooruit/achteruit puls, en 90° faseverschil (A/B kwadratuur) — schakelbaar per parameter, niet per hardware.

Snelheidsbesturingsmodus — Snelheidsreferentie komt binnen als een analoge spanning van 0 tot ±8 V DC op de VC-terminal (ingangsimpedantie 10–12 kΩ). Interne snelheidsinstellingen (tot drie snelheden selecteerbaar via digitale ingangen) zijn ook beschikbaar voor toepassingen die geen continue analoge referentie vereisen.

Koppelbesturingsmodus — Een analoge koppelcommando referentie van 0 tot ±8 V DC, met een koppelbegrenzing instelbaar per parameter of via een aparte 0 tot +10 V DC externe ingang. Nuttig voor spanningsregeling, wikkelen of perspassing toepassingen waarbij krachtherhaalbaarheid belangrijker is dan positienauwkeurigheid.

Realtime modusomschakeling (P/S, S/T, T/P) wordt afgehandeld door een speciale digitale ingang — geen herstart van de aandrijving vereist.

I/O en communicatie

Digitale ingangen (8 kanalen, 24 V DC, sink of source compatibel): Servo-aan (SON), vooruit/achteruit eindschakelaars (LSP/LSN), noodstop (EMG), reset (RES), proportionele regeling (PC/ST1/RS2), koppelbegrenzing/snelheidselectie (TL/ST2/RS1), snelheidselectie (SP2) — allemaal standaard, extra functies toewijsbaar per parameter.

Digitale uitgangen: Relaiscontact en open-collector uitgangen voor in-positie, snelheid bereikt, koppelbegrenzing, alarm en remontgrendelingssignalen.

Analoge monitor (CN3): Twee analoge spanningsuitgangen die de realtime servo status weergeven (snelheid, koppel, positiefout). Deze worden rechtstreeks naar een oscilloscoop gevoerd voor gain-afstemming zonder dat de MR Configurator software actief is.

RS-232C / RS-422 (CN3): PC-verbinding voor MR Configurator parameter software, realtime monitoring, alarmgeschiedenis en auto-tuning. RS-422 ondersteunt multi-drop verbinding van maximaal 32 omvormers op één kabel voor batch monitoring op grote installaties.

Beschermingsfuncties

De MR-J2S-200A bewaakt de volgende omstandigheden en schakelt uit of geeft een alarm voordat er schade aan de hardware optreedt:

Overstroom · Regeneratieve overspanning · Overbelasting (elektronische thermische relais) · Servo motor oververhitting · Encoder signaal fout · Regeneratieve rem storing · Onder spanning / momentane stroomuitval · Oversnelheid · Buitensporige positiefout

Een vijfcijferig zeven-segment LED-display op het voorpaneel toont alarmcodes direct, en de alarmgeschiedenis wordt intern opgeslagen — toegankelijk zonder laptop door gebruik te maken van de MODE en SET toetsen op het voorpaneel.

Auto-Tuning en trillingsonderdrukking

Gain-afstemming op de MR-J2S-200A werkt in drie modi. Automatische tuning modus 1 stelt PID-gains in door continu de belastingsinertie te schatten op basis van de koppel- en snelheidsrespons van de motor — geen testbeweging vereist. Automatische tuning modus 2 voegt feedforward gain toe aan de schattingslus voor toepassingen met snel veranderende belastingen. Handmatige modus biedt volledige controle op parameterniveau voor ingenieurs die de voorkeur geven aan handmatige afstemming of die gains afstemmen op een bestaande machinebasis.

Een anti-microtrillingsfunctie specifiek voor het J2-Super platform onderdrukt de ±1 puls oscillatie die oudere servo-aandrijvingen produceren wanneer ze gestopt zijn bij een positie commando grens — een detail dat het meest belangrijk is in precisie positioneringsmachines waar zelfs sub-millimeter trillingen aan het gereedschap onacceptabel zijn.

Beschikbaarheidsopmerking: De MR-J2S-serie is stopgezet door Mitsubishi Electric, waarbij de officiële serviceondersteuning is beëindigd. Eenheden blijven circuleren via gecertificeerde surpluskanalen en gespecialiseerde leveranciers van industriële automatisering. Deze omvormer is verkrijgbaar als nieuw-oud-stock (NOS) of gereviseerd. Voor ingenieurs die nieuwe installaties plannen, bieden Mitsubishi's huidige MR-J4 en MR-J5 series het aanbevolen migratiepad, met vernieuwingskits en motorconversiekabels beschikbaar om de overgang van bestaande J2-Super hardware te vergemakkelijken.

Veelgestelde vragen

V1: Welke Mitsubishi servo-motoren zijn compatibel met de MR-J2S-200A?

De MR-J2S-200A is specifiek ontworpen voor Mitsubishi's 2 kW-klasse servo-motoren uit de HC-SFS, HC-RFS, HC-UFS en HC-LFS families. Bevestigde compatibele modellen zijn HC-SFS121, HC-SFS152/153, HC-SFS201/202/203, HC-RFS103, HC-RFS153, HC-UFS152 en HC-LFS152 — samen met hun varianten met rem (B-suffix) en reductietandwiel. De HC-KFS en HC-MFS families (3.000 omw/min, kleine frame motoren) zijn niet geschikt voor gebruik met de 200A; die motoren worden gekoppeld aan de MR-J2S-100A of kleinere omvormers in dezelfde serie. Motor- en omvormercombinaties buiten de gepubliceerde compatibiliteitstabel in de handleiding SH030006 mogen niet worden geprobeerd, aangezien het encoderprotocol en de parameterinstellingen zijn afgestemd op specifieke motortypes.

V2: Kan de MR-J2S-200A een enkelfasige voeding accepteren?

Ja, met een beperking. Driefasige 200–230 V AC is de standaard ingang, maar 1-fase 230 V AC wordt ook ondersteund — aansluiten op L1 en L2 en L3 open laten. Merk op dat de continue uitgangsstroom mogelijk moet worden gereduceerd bij het draaien op enkelfase op vollast vanwege de hogere rimpel op de DC-bus. Voor installaties waar alleen een enkelfasige voeding beschikbaar is, verifieer dat de cycli van de aangedreven belasting de omvormer niet in aanhoudende piek stroomvraag duwen, en overweeg of een externe DC-reactor nodig is om de ingang harmonische vervorming te verminderen.

V3: Hoe wordt de absolute positie behouden wanneer de MR-J2S-200A is uitgeschakeld?

Het toevoegen van een MR-BAT batterijunit aan de CN4 batterijconnector op de omvormer converteert de standaard 131.072 ppr incrementele encoder output van de servo motor naar een volledig absoluut positiedetectiesysteem. Met de batterij geïnstalleerd, behoudt de omvormer de aspositie van de motor over stroomcycli heen, waardoor een terugkeer naar de thuispositie bij elke opstart overbodig wordt. Zonder de batterij functioneert de encoder als een incrementeel type met hoge resolutie — de positie is nauwkeurig tijdens bedrijf, maar gaat verloren bij uitschakeling. De vervangingsinterval van de batterij is afhankelijk van de bedrijfsomstandigheden; Mitsubishi raadt over het algemeen aan om de batterijspanning na drie tot vijf jaar gebruik te controleren.

V4: Wat is het verschil tussen de MR-J2S-200A en de MR-J2S-200B?

Beide zijn 2 kW omvormers van hetzelfde J2-Super platform en delen dezelfde compatibiliteit met servo-motoren. De "-A" suffix geeft een algemene interface aan — pulstrein en analoge commando-ingangen, compatibel met vrijwel elke PLC of motion controller. De "-B" suffix geeft een SSCNET interface aan (Mitsubishi's eigen glasvezel servo netwerk), die een Mitsubishi SSCNET-compatibele motion controller vereist, zoals de Q172D of Q173D. Als uw motion controller van een derde partij fabrikant is, is de MR-J2S-200A (A-type) de juiste keuze. Als u een volledig Mitsubishi motion systeem draait, kan het B-type eenvoudigere bedrading en strakkere synchronisatie over meerdere assen bieden.

V5: De MR-J2S-serie is stopgezet — is het nog de moeite waard om deze te sourcen?

Voor faciliteiten die al J2-Super apparatuur draaien, is het vervangen van een defecte MR-J2S-200A door een identieke unit bijna altijd sneller en economischer dan een volledige systeemmigratie. Een volledige upgrade naar MR-J4 of MR-J5 omvat nieuwe bekabeling aan de motorzijde, encoder conversiekabels, parameterhermapping en mogelijk mechanische wijzigingen aan de motorbevestiging — werk dat haalbaar is, maar gepland stilstand vereist. Waar een machine verder gezond en bedrijfskritisch is, is het sourcen van een geteste NOS of gereviseerde MR-J2S-200A een legitieme en veelvoorkomende keuze. Het grootste risico met surplus units is de niet-openbaargemaakte opslaggeschiedenis; kopen van een leverancier die elektrische belastings tests uitvoert voor verzending wordt sterk aangeraden.
