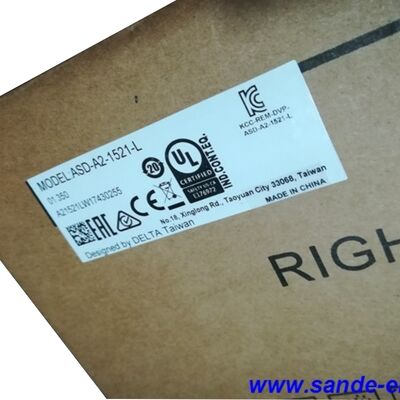

Delta ASD-A2-1521-L — 1,5kW AC Servo Drive, 220V, ASDA-A2 Serie

Productidentificatie

Onderdeelnummer: ASD-A2-1521-L

Ook gezocht als: ASDA-A2-1521-L, ASD A2 1521 L

Serie: Delta ASDA-A2

Type: AC Servo Drive — 1,5kW, 220V Enkel/Driefasig, Puls/Richting Interface

Compatibele Motoren: ECMA Serie (Delta)

Overzicht

De Delta ASD-A2-1521-L is een 1,5kW hoogwaardige AC servo drive uit de ASDA-A2 serie, ontworpen om te voldoen aan de precisiepositioneringsvereisten van moderne industriële automatisering. Werkt op 200–230V AC voeding — enkel- of driefasig — en levert 8,3 A continu uitgangsstroom, deze drive bevindt zich in het praktische midden van het ASDA-A2 220V bereik, capabel genoeg voor serieuze machinegereedschappen en automatiseringswerkzaamheden, terwijl het binnen de elektrische infrastructuur van de meeste industriële werkplaatsen blijft.

Het ASDA-A2 platform is ontwikkeld door Delta Electronics om de intelligentie van bewegingsbesturing dichter bij de drive zelf te brengen. Waar eerdere servosystemen sterk afhankelijk waren van een externe controller om positie, snelheid en nokprofielen te beheren, integreert de A2-serie een ingebouwde elektronische nokfunctie, 64-punts interne positie-register (PR-modus), trillingsonderdrukkingsfilters en volledige closed-loop functionaliteit — tools die veel toepassingen met minimale externe controllerbetrokkenheid mogelijk maken. De ASD-A2-1521-L brengt dit alles naar het 1,5kW capaciteitspunt.

Gekoppeld aan Delta's ECMA serie servomotoren met een 20-bit incrementele encoder (1.280.000 pulsen/omwenteling), levert deze drive de hoogresolutie feedback en strakke snelheidsregeling die precisiebewerking, verpakking en bewegingssynchronisatietoepassingen vereisen.

Technische Specificaties

Wat 1,5kW Betekent in Deze Toepassingscontext

Servo drive dimensionering gaat over het matchen van koppel en snelheid met de duty cycle — niet alleen het kiezen van het dichtstbijzijnde wattagecijfer. De 1,5kW classificatie plaatst de ASD-A2-1521-L in de capaciteitsklasse waar het assen met reële belasting aankan: CNC tafelvoedingen op middelgrote bewerkingscentra, indexeerassen die matige massa van de armatuur en het werkstuk dragen, verpakkingsassen die met hoge cyclussnelheden draaien onder product- en transportbandbelasting.

De maximale instantane uitgangsstroom van 24,9 A (Arms) — driemaal de continue classificatie — definieert de acceleratieautoriteit die de drive heeft tijdens snelle verplaatsing en vertragingsmomenten. Een belaste as snel van stilstand naar bedrijfssnelheid krijgen, zonder dat de motor achterblijft bij het positiecommando, hangt af van de beschikbaarheid van deze stroomruimte. De ASDA-A2 serie gebruikt deze om de stabilisatietijd van minder dan 1 ms te bereiken, wat korte cycli-tot-cycli positionering strak en consistent maakt.

Voor 220V enkelvoudige voedingomgevingen accepteert de ASD-A2-1521-L beide bedradingsconfiguraties. Die flexibiliteit is belangrijk in kleinere faciliteiten en retrofitprojecten waar driefasige voeding niet beschikbaar is op de machine locatie, of waar slechts een enkelvoudig 220V circuit naar het paneel is getrokken. De drive kan beide aan — tot en met 1,5kW — zonder een aparte hardwareversie.

Ingebouwde Intelligentie: E-CAM, PR-modus en Trillingsregeling

Drie functies van het ASDA-A2 platform verdienen aandacht omdat ze van invloed zijn op hoeveel externe hardware een machineontwerper in het besturingssysteem moet opnemen.

Elektronische nok (E-CAM). De drive kan tot 720 E-CAM profielpunten opslaan en noksynchronisatie intern uitvoeren. Vliegende scharen, roterende afsnijdingen en registratiemarkering volgen — toepassingen die doorgaans een speciale bewegingscontroller nodig hebben om de synchronisatierelatie tussen een master encoder en een slave as te beheren — kunnen op de interne processor van de drive draaien. Het master encoder signaal wordt direct aangesloten op de CN5 feedback ingang; de drive berekent continu de bevolen positie uit de E-CAM tabel zonder dat de PLC of CNC positiecommando's voor elke cyclus hoeft te berekenen en te verzenden.

PR-modus (intern positie-register). 64 onafhankelijke positiebewegingen kunnen in de drive worden opgeslagen en getriggerd via digitale I/O of RS-485 commando. Elke vermelding bevat een bestemmingspositie, snelheid, acceleratietijd en vertragingstijd. Het uitvoeren van een reeks posities vereist niet dat de controller individuele bewegingscommando's afgeeft — de drive sequentieert door de opgeslagen posities op DI-triggers, met optionele sprongcondities en homing routines. Voor eenvoudige geïndexeerde positioneringssystemen elimineert dit de bewegingscontroller volledig.

Trillingsonderdrukking. Twee onafhankelijke laagfrequente trillingsonderdrukkingsfilters draaien automatisch om oscillatie aan het einde van de arm of aan de rand van de machine te dempen zonder operatorafstemming. Twee automatische notch filters behandelen hoogfrequente mechanische resonantie. De filters worden in realtime bijgewerkt op basis van bedrijfsomstandigheden. Op machines met lichte structuren, lange momentarmen of flexibele riemaandrijvingen — waar traditionele servo-afstemming de winsten zou moeten verlagen om resonanties te vermijden — maakt de automatische onderdrukking van de A2 vaak hogere winstinstellingen en kortere stabilisatietijden mogelijk zonder instabiliteit.

Volledige Closed-Loop Functionaliteit

De CN5 connector op de ASD-A2-1521-L accepteert een tweede encoder ingang van een lineaire schaal of externe roterende encoder gemonteerd aan de belastingszijde van de mechanische aandrijflijn. Met dit signaal actief, sluit de positielus van de drive rond de positie aan de belastingszijde in plaats van de encoder aan de motorzijde. Mechanische imperfecties — kogelomloopspindel pitch fout, tandwielspeling, riemflexibiliteit — die positiefout zouden veroorzaken in een semi-closed loop, worden gecorrigeerd omdat de regelkring de werkelijke belastingspositie direct ziet.

Voor toepassingen waarbij positioneringsnauwkeurigheid gegarandeerd moet zijn op het gereedschap of werkstuk in plaats van op de motoras, is volledige closed-loop controle de juiste architectuur. De ASD-A2-1521-L ondersteunt dit native, zonder extra hardware buiten de CN5 kabel en de schaal.

Compatibele Delta ECMA Motoren op 1,5kW

Alle ECMA motoren op 1,5kW hebben de 20-bit incrementele encoder standaard, wat 1.280.000 pulsen/omwenteling feedback aan de drive levert. De motorselectie tussen de 2.000 rpm en 3.000 rpm varianten volgt dezelfde logica als elke servo systeem dimensioneringsbeslissing: hogere snelheid met lager continu koppel voor snel cyclische assen, lagere snelheid met hoger continu koppel voor assen met continue belasting.

Typische Toepassingen

CNC frees- en bewerkingscentra. X, Y en Z tafelvoedingsassen op middelgrote verticale bewerkingscentra draaien met continue snijvoedingen onder snijkrachtbelastingen. De 1,5kW capaciteit dekt de as koppelvereisten bij typische voedingen en snelheden, terwijl de volledige closed-loop functionaliteit en 1kHz bandbreedte van de A2 de strakke fouttoleranties ondersteunen die de kwaliteit van het bewerkte oppervlak vereist.

Druk- en etiketteermachines. Registratiecontroleassen op web-gevoede drukpersen en etiketteermachines gebruiken servo drives in snelheids- en positie-modi met snelle capture- en vergelijkingsfuncties. De ingebouwde capture functie van de ASDA-A2 — die de encoder telling registreert op het moment dat een digitale ingang wordt getriggerd, zonder vertraging — maakt nauwkeurige markeringdetectie en positiecorrectie bij hoge websnelheden mogelijk.

Servo assen op verpakkings- en vullijnen. Invoer-, afkeur- en doseer-servo assen op verpakkingslijnen draaien met hoge cyclussnelheden, waarbij vaak de doelpositie en snelheid tussen slagen tijdens de werkcyclus worden gewijzigd. PR-modus dekt deze taak — de doelpositie en snelheid voor de volgende slag kunnen via RS-485 worden bijgewerkt terwijl de huidige slag wordt uitgevoerd, waardoor naadloze profielwisseling mogelijk is zonder dat de PLC elke positiecommando individueel beheert.

Hulpassen voor spuitgietmachines. Kern trek-, uitwerper- en materiaalvoedingsassen op spuitgietmachines gebruiken servo drives in koppel- en positie-modi. De koppelregelmodus van de A2 accepteert een 0–±10V analoog commando, geschikt voor hydraulische vervangende servo-architecturen waarbij de controller een analoog koppelreferentie uitvoert.

Assemblage van halfgeleiders en elektronica. Pick-and-place, die bonding en dispensing assen in de elektronicafabricage vereisen snelle respons, korte stabilisatietijd en soepele lage-snelheidswerking. De 20-bit encoder feedback en sub-1ms stabilisatietijd van de A2 bieden de dynamische prestaties die deze precisie assemblage toepassingen vereisen.

Robotarm gewrichtsaandrijvingen. Gearticuleerde robot primaire gewrichtsaandrijvingen in het 1,5kW bereik gebruiken servo drives met E-CAM functionaliteit voor gesynchroniseerde multi-assige beweging. De ingebouwde nokfunctie en CANopen (beschikbaar op de -M suffix variant) ondersteunen de coördinatievereisten van robotbewegingen zonder een externe trajectcomputer met hoge overhead op elke as.

Veelgestelde Vragen

V1: Wat is het verschil tussen de ASD-A2-1521-L en de ASD-A2-1521-M?

Beide drives zijn 1,5kW, 220V ASDA-A2 serie drives met identieke vermogensclassificaties en kernprestaties. Het verschil zit in de communicatie-interface en optionele functies. De ASD-A2-1521-L is de standaard puls/richting interfaceversie met RS-232/RS-485 (Modbus) communicatie — de rechttoe rechtaan keuze voor CNC en PLC systemen die stap/richting of analoge commandosignalen gebruiken. De ASD-A2-1521-M voegt een CANopen (RJ45) interface en extra digitale ingangs-expansiemogelijkheden toe, waardoor het de juiste keuze is voor multi-assige systemen die gecoördineerd worden via een CANopen master controller of Delta's bewegingscontrole netwerken.

V2: Kan de ASD-A2-1521-L op enkelvoudige 220V stroom draaien?

Ja. Voor 220V modellen van 100W tot 1,5kW accepteert de ASDA-A2 serie zowel enkelvoudige als drievoudige 200–230V ingang. De ASD-A2-1521-L valt specifiek binnen dit bereik. Sluit enkelvoudig aan op de L1 en L3 ingangsklemmen volgens het bedradingsschema in de gebruikershandleiding. Houd er rekening mee dat bij gebruik op enkelvoudige voeding de ingangsstroom ongeveer het dubbele is van het drievoudige cijfer, dus de dimensionering en zekering van het voedingscircuit moeten rekening houden met de hogere enkelvoudige ingangsstroom.

V3: Welke encoder resolutie ondersteunt de ASD-A2-1521-L, en vereist het een specifieke motor?

De drive is ontworpen voor gebruik met Delta's ECMA serie servomotoren, die een 20-bit incrementele encoder hebben met 1.280.000 pulsen/omwenteling. Deze resolutie is de basis voor de precisiepositioneringsmogelijkheden en soepele lage-snelheidsprestaties van de drive. Hoewel de drive in sommige configuraties andere encodersignalen kan accepteren, zijn de volledige specificaties en fabrieks-gevalideerde prestaties — inclusief de E-CAM en PR-modus functies — gekalibreerd op de ECMA motor en encoder combinatie. Het gebruik van niet-Delta motoren vereist bevestiging van de encoder compatibiliteit en zorgvuldige parameterconfiguratie.

V4: Wat is PR-modus en wanneer moet het worden gebruikt in plaats van puls/richting controle?

PR-modus (Position Register modus) slaat tot 64 onafhankelijke positiebewegingen op in de drive. Elke vermelding bevat een bestemmingspositie, snelheid en acceleratie/vertragingstijd. Bewegingen worden getriggerd door digitale ingangssignalen in plaats van pulstreinen van een externe controller. PR-modus is de juiste architectuur wanneer de PLC of controller van de machine geen hoogfrequente pulstreinen betrouwbaar kan genereren, wanneer het bewegingsprofiel moet veranderen op basis van procesomstandigheden zonder de controller opnieuw te configureren, of wanneer een speciale bewegingscontroller niet gerechtvaardigd is voor een eenvoudige geïndexeerde positioneringstoepassing. Voor complexe gecoördineerde multi-assige bewegingen blijft puls/richting van een bewegingscontroller de standaardaanpak.

V5: Heeft de ASD-A2-1521-L een ingebouwde regeneratieve weerstand, en wanneer is een externe weerstand nodig?

Ja, de ASD-A2-1521-L bevat een ingebouwde regeneratieve weerstand. Voor de meeste standaardtoepassingen — horizontale assen, belastingen met matige inertie, normale cyclussnelheden — handelt de ingebouwde weerstand regeneratieve energie af zonder extra hardware. Een externe regeneratieve weerstand wordt noodzakelijk wanneer de duty cycle frequente, hoogenergetische vertragingsgebeurtenissen inhoudt: zware verticale assen die herhaaldelijk stoppen vanaf hoge snelheid, belastingen met grote inertie die met hoge frequentie cyclisch worden, of elke toepassing waarbij de regeneratieve energie per cyclus de dissipatiecapaciteit van de ingebouwde weerstand overschrijdt. Delta biedt richtlijnen voor capaciteitsselectie in de ASDA-A2 gebruikershandleiding om te bepalen of de ingebouwde weerstand voldoende is of dat een externe unit (zoals de BR1K0W020) nodig is.
