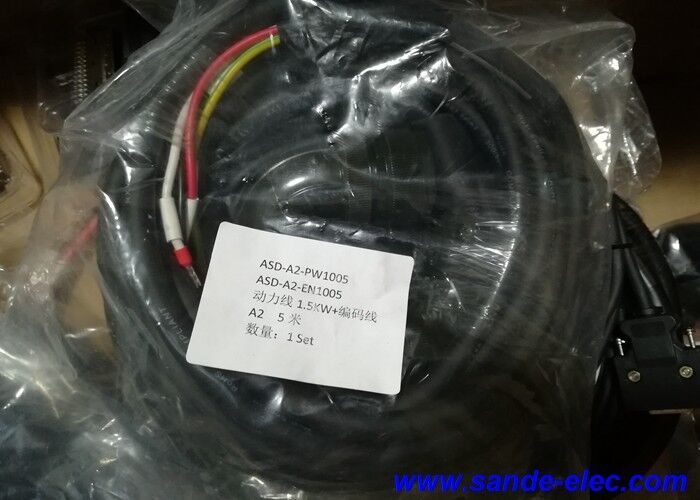

DELTA RS232 Servomotorkabel Bestuurderkabel ASD-A2-EN1005

ASD-A2-EN1005 ∙ Delta ASDA-A2 Encoder Feedback Cable ∙ 5m / Pre-assembled / ASDA-A2 naar ECMA Servo Motor Encoder

Encoder-feedbackkabel voor Delta ASDA-A2-servosystemen

De ASD-A2-EN1005 is een 5 meter voorgeassembleerde encoder-feedbackkabel van Delta Electronics' ASDA-A2-servo-systeem accessoires. This cable carries the encoder position and speed data from the ECMA series servo motor's encoder assembly to the ASDA-A2 servo drive's CN2 encoder input — the feedback loop that enables the ASDA-A2 to perform closed-loop position and velocity control of the motor.

Op vijf meter. the ASD-A2-EN1005 serves standard servo axis installations where the ASDA-A2 drive cabinet is positioned within 5 metres of the ECMA motor — the most common drive-to-motor distance range in industrial automation and machine tool installations.

Belangrijkste specificaties

ASDA-A2 Encoder Interface Precision Position Feedback

Het ASDA-A2-servosysteem maakt gebruik van een in de ECMA-servomotor geïntegreerde high-resolution encoder:

Resolutie van de encoder van 20 bits:Delta-ECMA-motoren zijn uitgerust met een 20-bits-encoder die 1,048Voor een uitzonderlijke resolutie van de positie: 576 keer per omwenteling.Deze hoge-resolutie feedback stelt de ASDA-A2 in staat om de precieze positionering te bereiken die vereist is in CNC en automatisering toepassingen met hoge nauwkeurigheid.

Absolute codeerderondersteuning:Sommige ECMA-motorvarianten bevatten een 17-bits absolute encoder met een vermogen van meer dan 10 kW.

High-speed seriële codeergegevens:De encoder communiceert positiegegevens naar de ASDA-A2 via een seriële interface met hoge snelheid.

Toepassingen

met een vermogen van niet meer dan 50 WECMA-servomotoren op CNC-bewerkingscentra, draaicentrums en slijpmachines die ASDA-A2-aandrijvingen gebruiken één ASD-A2-EN1005 per servoas op standaard 5 m kabelafstanden.

Positionering van industriële automatisering:ASDA-A2-aangedreven servoassen op geautomatiseerde assemblage-, materiaalbehandelings- en precisie-positioneringsapparatuur met ECMA-motoren.

Verpakking en etikettering voor snelle verpakkingen:Servo-gecontroleerde webbehandelings-, vul- en etiketteringsapparatuur met ASDA-A2- en ECMA-servosystemen.

Precieze bewegingsregeling:E-CAM (electronic cam) en gesynchroniseerde bewegingstoepassingen met behulp van de geavanceerde besturingsfuncties van ASDA-A2  nauwkeurige encoder-feedback via de ASD-A2-EN1005 is essentieel voor vliegwielscheer,rotatie-snijwerk, en registratiecontrole.

Veelgestelde vragen

V1: Kan ASD-A2-EN1005 worden gebruikt met andere servo-aandrijvingen van de Delta ASDA-serie?

De ASD-A2-EN1005 is ontworpen voor de ASDA-A2-serie CN2-interface.Bevestig van Delta servosysteem documentatie dat de drive-end connector en encoder protocol overeenkomen voordat u deze kabel met een niet-A2 drive.

V2: Welke symptomen wijzen op een defecte ASD-A2-EN1005-encoderkabel?

Een kapotte of aangetaste codeerkabel veroorzaakt op de ASDA-A2 een codeercommunicatie-alarm (foutcodes zoals AL002, AL003, AL009 of codeerfoutcodes, afhankelijk van het specifieke fouttype).onregelmatige terugkoppeling van de motor, positie tel fouten, of volledig verlies van encoder signaal waardoor de schijf te storen op active.Controleer de aansluiting van de kabel aan beide uiteinden voordat u de kabel afsluit.

V3: Is ASD-A2-EN1005 compatibel met ECMA-motoren die absolute encoders gebruiken?

Delta ASDA-A2-aandrijvingen ondersteunen zowel incrementele als absolute encoder ECMA-motoren via dezelfde CN2-interface.De ASD-A2-EN1005-kabel draagt de gegevens van beide codertypen via dezelfde kabel en aansluitingZowel absolute (17-bit) als incrementale (20-bit) ECMA-encoder-interfaces gebruiken dezelfde CN2-connector en dezelfde ASD-A2-EN1005-kabel.

V4: Wat is de maximale lengte van de codeerkabel voor Delta ASDA-A2-systemen?

Delta specificeert de maximale lengte van de encoderkabel voor de ASDA-A2 in de handleiding voor de servoversterker.De hoge snelheid serie encoder interface heeft maximale kabel lengte beperkingen in verband met signaal timing en kabel capaciteit. Standaardinstallaties gebruiken kabels tot 20 m of langer voor sommige configuraties. Bevestig de maximale lengte uit de ASDA-A2-documentatie van Delta voor het specifieke type codeerder dat wordt gebruikt.
