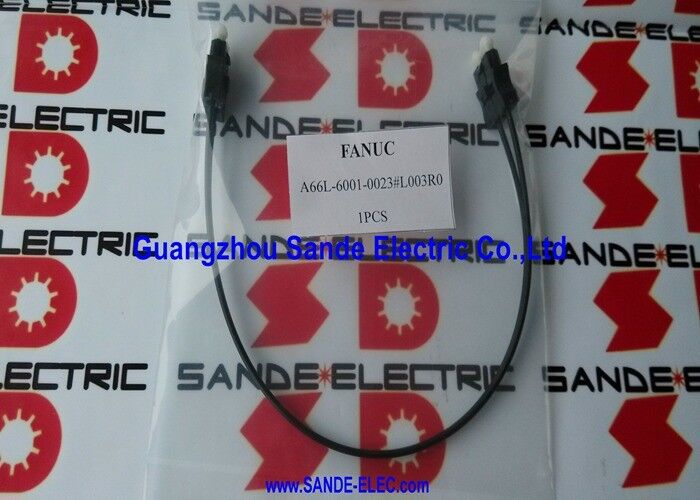

Op maat gemaakte interface: glasvezelkabel A66L-6001-0023

A66L-6001-0023 | FANUC FSSB glasvezelkabel – binnenkast / COP10A-COP10B / SVM servo-daisy-chain / meerdere lengtes

FSSB optische vezelkabel: aansluiting van de servobus in de kast

De A66L-6001-0023 is FANUC's glasvezelkabel voor de FSSB (FANUC Serial Servo Bus) – de snelle optische seriële bus die asopdracht- en encoderfeedbackgegevens verzendt tussen de FANUC CNC-besturingseenheid en de servoversterkermodules in de omvormerkast.

Elke A66L-6001-0023-kabel draagt ​​één segment van de FSSB-serieschakeling van de ene COP10A optische zendpoort naar de COP10B optische ontvangstpoort van de volgende module. Meerdere A66L-6001-0023-kabels zijn in de kast aan elkaar gekoppeld en vormen de complete FSSB-communicatiebus die alle servo-assen in het systeem bedient.

Sleutelreeksinformatie

Constructie zonder omhulsel – alleen in de kast

De constructie zonder mantel maakt de A66L-6001-0023 compact en lichtgewicht voor gebruik in kasten:

Voor beschermde plaatsing in een gesloten schakelkast:Zonder de versterkte buitenmantel van de A66L-6001-0026 N/S-serie is de A66L-6001-0023-kabel fysiek kwetsbaarder - geschikt voor korte, beschermde kabelgeleiding tussen aangrenzende modules in de kast, maar niet voor externe kabelgeleiding.

Niet voor externe routering:Voor FANUC HSSB-verbindingen tussen afzonderlijke kasten is de versterkte A66L-6001-0026 N/S omhulde serie vereist.

Toepassingen

FANUC αi servosysteemkastbedrading:Alle FANUC CNC-bewerkingscentra, draaicentra en slijpmachines die gebruikmaken van αi (of βi) servomodules met FSSB-communicatie: één A66L-6001-0023-kabel per intermodulesegment in de kast.

FANUC R-30iA/R-30iB/R-30iB+ robotcontrollers:Robotcontrollers die FSSB gebruiken om het moederbord aan te sluiten op interne servoversterkermodules - korte A66L-6001-0023-kabels overbruggen aangrenzende modules in de controllerkast.

FANUC 16i/18i/21i/30i CNC-systemen:CNC-besturingskasten met meerdere SVM-assen die gebruik maken van de FSSB optische bus – elke asmodule in de keten heeft één kabelsegment nodig.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen A66L-6001-0023 (FSSB) en A66L-6001-0026 (HSSB)?

A66L-6001-0023 bedient de FSSB - gebruikt in de servokast tussen SVM-modules en CNC-kaarten via COP10A/COP10B-poorten, zonder omhulsel, korte lengtes. A66L-6001-0026 bedient de HSSB — gebruikt voor externe verbindingen tussen afzonderlijke kasten, met N/S versterkte omhulling. Verschillende bussystemen met verschillende connectoren en toepassingen - niet uitwisselbaar.

Vraag 2: Hoe selecteer ik de juiste lengte A66L-6001-0023 voor mijn servokastinstallatie?

Meet de fysieke afstand tussen de COP10A-poort van de ene module en de COP10B-poort van de volgende module in de geplande FSSB-ketenroutering. Selecteer de volgende standaardlengte die gelijk is aan of iets langer is dan deze afstand. Vermijd overtollige kabel die in de kast moet worden opgerold of vastgebonden; overtollige kabel kan de minimale buigradiuslimieten overschrijden, wat de optische transmissie verslechtert.

V3: Welke FANUC-alarmcode duidt op een defecte A66L-6001-0023-kabel?

Een kapotte of losgekoppelde FSSB-kabel zorgt ervoor dat de CNC de communicatie verliest met alle assen vanaf het losgekoppelde punt in de serieschakeling. FANUC genereert SV0401 (servo niet gereed) of SV5136/5137 (FSSB-communicatiealarm) voor de betrokken assen. Controleer de optische aansluitingen van de FSSB en de staat van de kabel. Inspecteer op verbogen vezels in de buurt van de ingangspunten van de connector, de meest voorkomende storingslocatie.

Vraag 4: Kunnen A66L-6001-0023-kabels worden gebruikt in FSSB-b (snellere) systemen en in standaard FSSB?

De FSSB-b-interface in latere FANUC CNC-generaties maakt gebruik van snellere optische communicatie op hetzelfde COP10A/COP10B-poortformaat. A66L-6001-0023-kabels zijn compatibel met FSSB-b en de standaard FSSB: de glasvezelkabel zelf vervoert licht met de vereiste gegevenssnelheid. Controleer in de aansluithandleiding van de specifieke CNC dat de geselecteerde kabellengte binnen de maximale kabellengtespecificatie van het FSSB-b-systeem ligt.
