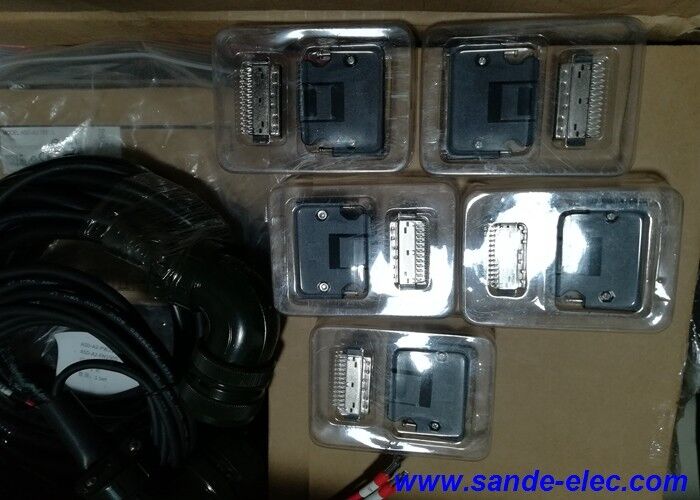

CE-gecertificeerde DELTA-encoder motor aandrijving kabel ASD-A2-PW1005

ASD-A2-PW1005 ∙ Delta ASDA-A2 Servo Motor Power Cable ∙ 5m / ASDA-A2 Drive to ECMA Motor / Pre-assembled

Motorstroomkabel voor Delta ASDA-A2 servosystemen

The ASD-A2-PW1005 is a 5-metre pre-assembled motor power cable from Delta Electronics' ASDA-A2 servo system accessory range — the cable that delivers three-phase variable-frequency drive current from the ASDA-A2 servo drive's output to the ECMA series servo motor's power socketDeze kabel is het voedingspad voor de servomotor van ECMA: elke ampère van de motorstroom stroomt door de ASD-A2-PW1005, waardoor deze een cruciaal onderdeel is van de krachtketen van het servomotorensysteem.

Op vijf meter. the ASD-A2-PW1005 serves the standard servo axis installation where the ASDA-A2 drive cabinet is positioned within 5 metres of the ECMA motor mounting position — a distance that covers the majority of typical CNC machine tool and industrial automation installations.

Belangrijkste specificaties

Voorgeassembleerd Klaar voor installatie

De ASD-A2-PW1005 komt fabrieksbeëindigd aan beide uiteinden:

Rijpunt:Een aansluiting of een terminalassemblage die overeenkomt met het U/V/W-motor-uitgangsterminalblok van de ASDA-A2-servo-aandrijving ‡ rechtstreekse aansluiting zonder veldverwijdering, beëindiging of krimp aan de aandrijving.

Motor einde:Een aansluiting die overeenkomt met het voedingspoortje van de servomotor van de ECMA-serie, ‡ rechtstreeks aansluiten op de motor, waardoor het risico op onjuiste motorverstroomkabeling, die kan leiden tot faseomkering, single-phasing, wordt uitgesloten.of motorische schade.

Consistente assemblage kwaliteit:Fabrieksbeëindiging zorgt voor een consistente voorbereiding van het kabel-eind correcte geleiderlengte, correcte verwijdering van isolatie en correcte koppeltoepassing bij de terminals.

Toepassingen

met een vermogen van niet meer dan 50 WECMA-servomotoren op CNC-bewerkingscentra, draaicentrums en slijpmachines die ASDA-A2-aandrijvingen gebruiken ∙ de 5 m lange voedingskabel strekt zich over de standaard kabelroute van de kast naar de motor.

Positionering van industriële automatisering:Servo-assen met ASDA-A2-aandrijving op geautomatiseerde assemblage-, materiaalbehandelings- en precisie-positioneringsapparatuur ̇ elke servomotor op een afstand van 5 m van de ASDA-A2-aandrijvingskast.

Verpakkings- en verwerkingsmachines:Servo-assen met een hoge cyclus op verpakkings-, vul-, etikettering- en webconverteringstoestellen met behulp van Delta ASDA-A2-servo-aandrijvingen.

Textiel- en drukmachines:Servo-gestuurde spannings- en voedingsassen op industriële textiel- en drukapparatuur met ASDA-A2- en ECMA-servosystemen.

Veelgestelde vragen

V1: Kan ASD-A2-PW1005 worden gebruikt met servo-aandrijvingen van de Delta ASDA-B2- of ASDA-serie en ASDA-A2?

Het voorvoegsel ASD-A2 identificeert deze kabel als onderdeel van het ASDA-A2-accessoiresysteem.De motor-end connector komt overeen met ECMA-servomotor stroom stopcontacten die gebruikelijk zijn in verschillende generaties Delta servomotor. voor ASDA-B2 of andere Delta servo-aandrijving compatibiliteit,controleer op basis van de kabelkeuzegids van Delta of het formaat van de eindbesturing van de aandrijving overeenkomt met de U/V/W-uitgangsterminalopstelling van het specifieke aandrijvingsmodel voordat deze kabel wordt gebruikt.

Vraag 2: Welke doorsnede van de geleider gebruikt ASD-A2-PW1005 en hoe houdt dit verband met de motorstroom?

De doorsnede van de geleider in Delta ASDA-A2-stroomkabels wordt gespecificeerd op basis van de nominale stroomklasse van de motor.De ASD-A2-PW1005-kabel is vervaardigd met een dwarsdoorsnede die geschikt is voor de ECMA-motorvermogensklasse waarvoor deze is ontworpen.. Confirm from Delta's ASDA-A2 cable selection table that the ASD-A2-PW1005 matches the motor's rated current range — using undersized conductors results in excessive cable heating and voltage drop under load.

V3: Kan de ASD-A2-PW1005 kabel verder dan 5 m worden verlengd?

Het is niet aan te raden om vooraf geassembleerde servomotorstroomkabels rechtstreeks uit te breiden door extra geleiders in het circuit te splitsen.potentiële EMC-emissiepuntenAls een looplengte van meer dan 5 m vereist is, bestelt u de voor de installatie geschikte langere standaardlengte.Bevestig uit de ASDA-A2-installatiehandleiding van Delta de maximaal toegestane lengte van de motorkabel voor het specifieke aandrijvingsmodel.

V4: Wat is de minimale afstand tussen de ASD-A2-PW1005 en de encoderkabel?

Delta specificeert een minimale afstand van 30 cm (ongeveer 12 inch) tussen de motorstroomkabel en de encodersignaalkabel wanneer beide parallel worden geleid.PWM-switchharmonica in de voedingskabel kunnen capacitief of inductief worden gekoppeld aan de encoderkabel, waardoor het encodersignaal lawaai veroorzaakt dat zich manifesteert als encoderfoutenWanneer beide kabels elkaar moeten kruisen, rijdt u ze 90° in plaats van ze parallel te laten lopen.
