ODM-optische servomotorkabelconnectoren voor glasvezels G380-7M

G380-7M | Mitsubishi optische vezelkabel - 7 m / kunststof optische vezel / CNC- en servosysteemcommunicatie

Mitsubishi G380 glasvezelkabel – snelle gegevensoverdracht op 7 meter afstand

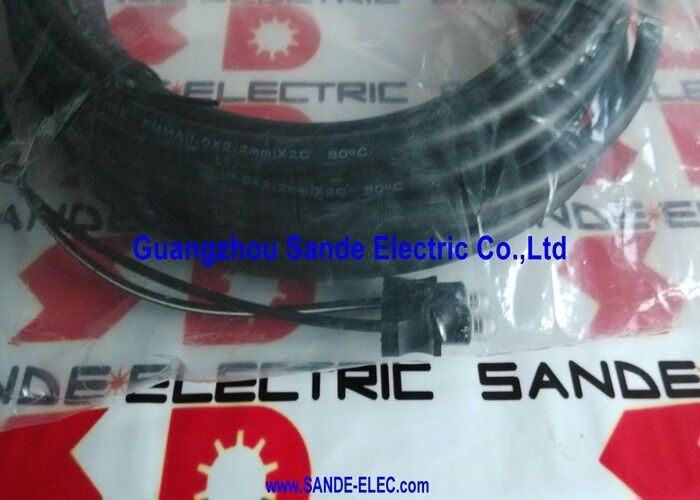

De G380-7M is een 7 meter lange kunststof optische vezelkabel (POF) uit de G380-serie van Mitsubishi Electric, gebruikt voor optische communicatie in Mitsubishi CNC- en servoaandrijfsystemen. Kunststof optische vezelkabels verzenden gegevens als lichtpulsen en bieden volledige immuniteit tegen elektromagnetische interferentie door schakeltransiënten van servoaandrijvingen en motorstroom - een cruciale vereiste in industriële servo- en CNC-systeemcommunicatie.

De G380-serie is een van Mitsubishi Electric's gedefinieerde kabelfamilies voor optische communicatie in hun servo- en CNC-productlijnen. De lengte van 7 meter is geschikt voor installaties waarbij het optische communicatiepad middellange afstanden overspant: schijfkasten op standaardafstanden van CNC-controllers, of module-naar-module-koppelingen binnen grotere servosysteemlay-outs.

Belangrijkste specificaties

Plastic optische vezel: eigenschappen die van belang zijn in schijfomgevingen

Kunststof optische vezel (POF) is het transmissiemedium dat wordt gebruikt in de G380-serie:

Diameter grote vezelkern:POF gebruikt doorgaans een vezelkern met een diameter van 1 mm - aanzienlijk groter dan optische glasvezel. De grote kerndiameter maakt de uitlijning van de connector minder kritisch tijdens de installatie en biedt tolerantie voor kleine verkeerde uitlijning van de connector die overmatig verlies in glasvezel met kleinere kern zou veroorzaken.

Zichtbare transmissie van rood licht:G380-kabels verzenden gegevens op de zichtbare rode golflengte (~650 nm) – hetzelfde bereik dat wordt gebruikt in de servo-optische vezelkabelfamilies van Mitsubishi. De golflengte van zichtbaar licht maakt visuele bevestiging mogelijk dat een aangesloten kabel actief zendt; de rode gloed is met het blote oog zichtbaar op het connectorvlak.

Flexibel en toch robuust:POF-kabels zijn mechanisch robuuster dan glasvezel; ze kunnen tot een kleinere straal worden gebogen zonder dat de vezel breekt, waardoor het leggen binnen en tussen schakelkasten eenvoudiger is dan glasvezelkabel.

EMI-immuniteit:Optische vezels transporteren licht en geen elektrische stroom; elektromagnetische interferentie heeft geen invloed op de verzonden gegevens. Deze fundamentele eigenschap maakt optische communicatie tot de standaardkeuze voor snelle communicatie in de lawaaiige omgeving van servodrivekasten.

Toepassingen

Mitsubishi MELDAS CNC-systemen:Besturingseenheden voor CNC-werktuigmachines die gebruik maken van MELDAS (Mitsubishi Electronic Long Distance ACC System) of verwante CNC-architecturen die gebruik maken van optische vezelcommunicatie tussen CNC-besturingskaarten en aandrijfmodules.

Communicatie met Mitsubishi-servoaandrijving:Servoversterkersystemen waarbij optische vezelkabels zorgen voor de snelle communicatiebus tussen versterkermodules, CNC-controllers en bijbehorende apparatuur.

Industriële automatisering optische bussystemen:Alle automatiseringsapparatuur van Mitsubishi die glasvezelkabels uit de G380-serie gebruikt als communicatiemedium tussen systeemcomponenten.

Veelgestelde vragen

Vraag 1: Wat is de minimale buigradius voor G380-7M POF-kabel?

Kunststof glasvezelkabels hebben een gedefinieerde minimale buigradius - doorgaans 25 tot 30 mm voor POF met een diameter van 1 mm met standaardmantel. Beneden deze straal ondervindt de vezel overmatig verlies door microbuiging op het buigpunt. Het overschrijden van de minimale buigradius veroorzaakt permanent signaalverlies dat niet kan worden hersteld door de kabel recht te trekken. Besteed tijdens het routeren bijzondere aandacht aan de hoeken van de kabelgeleiding en de contactpunten van de kabelklemmen waar overtredingen van de buigradius het meest voorkomen.

Vraag 2: Hoe wordt de G380-7M optische connector geïnstalleerd?

Optische kabels uit de Mitsubishi G380-serie maken aan elk uiteinde gebruik van klik- of schroefdraadconnectoren - de connector past in de overeenkomstige optische poort op de CNC- of servomodule door deze in te steken en te vergrendelen. Zorg ervoor dat het connectorvlak schoon is voordat u het aansluit; verontreiniging op het gepolijste vezelvlak vergroot het insteekverlies. Gebruik geschikt optisch reinigingsgereedschap (POF-reinigingsstaafjes) als de connector vervuild lijkt.

Vraag 3: Kan de G380-7M worden gebruikt in plaats van de G380-5M als een kabel van 5 meter is gespecificeerd?

De G380-7M kan fysiek worden geïnstalleerd waar een kortere kabel is gespecificeerd, waarbij de overtollige kabel van 2 meter wordt beheerd als een servicelus in de kast. Optische vezelkabels hebben geen impedantie-aanpassingsbeperkingen zoals elektrische kabels; een langere kabel heeft geen invloed op de signaalkwaliteit zolang de totale kabellengte binnen het optische verbindingsbudget van het systeem blijft. Een teveel aan kabel vergroot echter de vulling van de kast en moet zorgvuldig worden geleid om schendingen van de minimale buigradius te voorkomen.

Vraag 4: Wat is de levensduur van Mitsubishi G380 kunststof glasvezelkabels?

POF-kabels gaan in de loop van de tijd geleidelijk achteruit als gevolg van blootstelling aan UV, thermische cycli en mechanische spanning, wat zich manifesteert als toenemend insteekverlies. De levensduur van de G380-kabel is afhankelijk van de temperatuur van de installatieomgeving, de blootstelling aan licht en of de kabel zich in een statische installatie bevindt of onderhevig is aan beweging. In typische servokastomgevingen zonder blootstelling aan UV en gematigde temperaturen bieden POF-kabels jarenlange betrouwbare service. Vervang de kabel als er communicatiefouten optreden in een voorheen functionele installatie nadat connectorvervuiling is uitgesloten.
