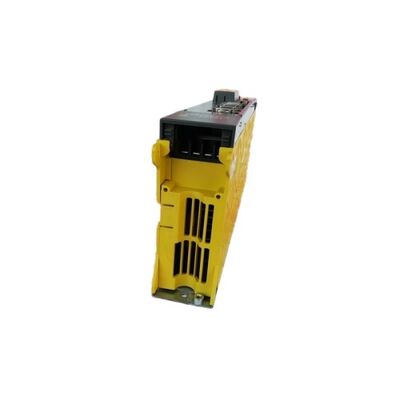

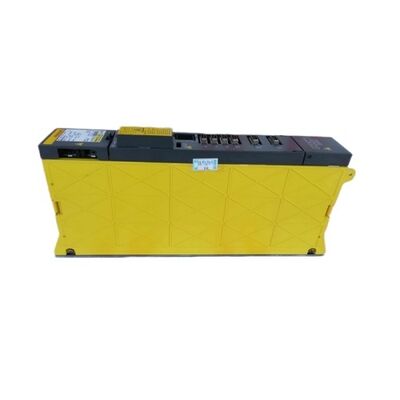

Fanuc servoversterker A06B-6079-H101 of A06B6079H101

FANUC A06B-6079-H101 ∙ Alpha SVM1-12 Eenassige servomodule ∙ 3.0A / 0.75 kW / Type A/B Interface

Deelnummer:A06B-6079-H101

Vervaardiger:FANUC Corporation (Japan)

Productsoort:Servoversterkermodule met één as ¢ Alfa-serie

Type A/B-interface

De A06B-6079-H101 en de A06B-6096-H101#H zijn beide SVM1-12-modules, met identieke modelbenaming, identieke elektrische ratings (3,0A, 0,75kW, 283 ∼325V, 230V uitgang).identieke fysieke vormfactor van 60 mmHet verschil is de CNC-interface, en het verschil bepaalt welke de machine nodig heeft.

De A06B-6079-H101 maakt gebruik van een Type A/B-interface ∙ een parallelle PWM-kabelverbinding van de servo-aandrijving van de CNC naar de versterkermodule.Dit is de originele interfacearchitectuur van de Alfa-serie die wordt gebruikt met de FANUC-serie 15De A06B-6096-H101 (FSSB-variant) maakt gebruik van een seriële bus met glasvezel voor de besturing van de i-serie.Deze interfacetypen zijn niet compatibel een machine met bedrading voor type A/B kan de FSSB-module niet gebruiken, en omgekeerd.

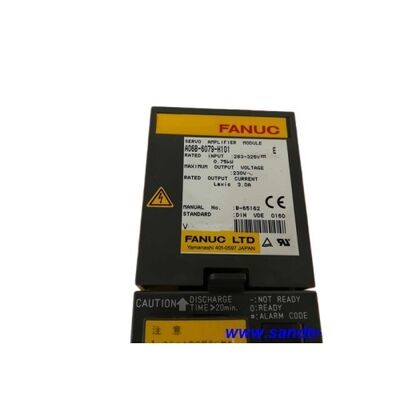

Op de A06B-6079-H101 is de reeksidentificator in het midden van het tekennummer ?? 6079 ?? de veldidentificator voor de generatie van de Type A/B-interface.dit nummer op het onderdeeletiket bevestigt onmiddellijk welke interfacegeneratie is geïnstalleerd voordat de bedrading wordt geïnspecteerd.

Belangrijkste specificaties

SVM1-12 ¢ Entry-level module voor lichte hulpaxen

Bij een continu vermogen van 3,0 A en 0,75 kW is de SVM1-12 afgestemd op het lichte einde van het Alfa-asbereik.2000 t/min) ¢ Alfa-motoren met een klein frame die worden gebruikt op hulppositieroessen: C-as op kleine draaicentrum, draaitafel aandrijvingen, indexering van gereedschapsmagazinen en lageload secundaire assen.75 kW gelijkstroombus is verwaarloosbaar in de PSM-vraagberekening voor een multi-module kast.

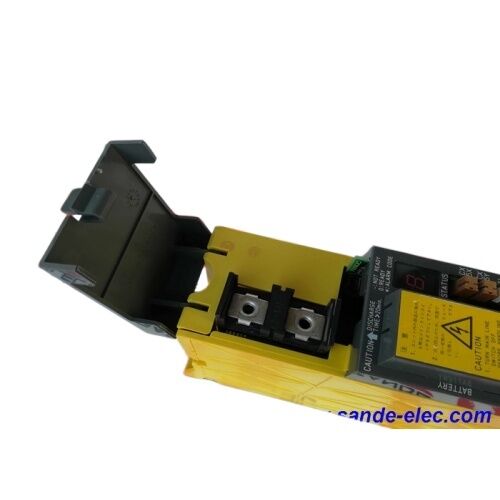

Een installatie-opmerking die specifiek is voor deze module: bij het kopen van een vervangende batterij moet worden vermeld of de installatie één of twee CX5-batterijpoorten gebruikt.

A06B-6079 Reeks Context

De A06B-6079-familie is de complete Alpha SVM-serie met Type A/B-interface.Elk model van SVM1-12 (H101) tot en met SVM1-360 (H108) en het twee-assige SVM2-assortiment heeft een parallel A06B-6096 FSSB-tegenhanger.De 6079- en 6096-series hebben dezelfde modellenamen (SVM1-12, SVM1-40, enz.) en elektrische classificaties. Alleen de middelste cijfers van het onderdeelnummer identificeren de generatie van de interface.

Veelgestelde vragen

V1: Kan de A06B-6079-H101 (type A/B) de A06B-6096-H101 (FSSB) vervangen?

De A06B-6079 maakt gebruik van Type A/B parallelle PWM-kabelverbindingen voor de serie 15/16/18/21 non-i-besturing.De A06B-6096 maakt gebruik van FSSB-vezel-optische bus voor de besturing van de i-serieDeze interfacearchitecturen zijn niet compatibel. Het gebruik van de verkeerde variant vereist het opnieuw bedraaien van de CNC-verbinding van de module, wat geen praktische vervanging van het veld is.

V2: Welke Alfa servomotoren zijn compatibel met de A06B-6079-H101?

De α1/3000 (1 Nm, 3000 tpm) en de α2/2000 (2 Nm, 2000 tpm).Motoren van de klasse α3 en hoger vereisen de SVM1-20 (H102), 5.9A) of hoger.

V3: Welke alarmen geven aan dat de A06B-6079-H101 is uitgevallen in plaats van de motor?

Alarm 8 (overstroom/IPM-fout): ontkoppelen van de motorstroomkabels en meten van de isolatieweerstand van de wikkeling op de aarding.Als de isolatie goed is (verscheidene honderden megaohm) en het alarm blijft met losgekoppelde kabelsAls de isolatie laag is, is de motor of de kabel de foutbron.Aanhoudende communicatiefouten met de CNC-servo-aandrijving na bevestiging van de integriteit van de kabel wijzen ook op een modulefout.

V4: Verplicht de vervanging van de A06B-6079-H101 wijzigingen in CNC-parameters?

Voor een gelijkwaardige vervanging van SVM1-12 Type A/B zijn geen axelparameterveranderingen nodig motortypeparameters en servowinsten worden opgeslagen in de SRAM van de CNC en worden niet beïnvloed door de module-uitwisseling.Controleer of de asnummer toewijzing en verbindingen overeenkomen met de oorspronkelijke installatie voor het opstarten.

V5: Waar komt de A06B-6079-H101 vandaan?

Via de FANUC Alpha-module-aftermarket heeft de A06B-6079-serie een grote geïnstalleerde basis en blijft actief beschikbaar via gespecialiseerde CNC-aandrijvingsdealers, uitwisselingsprogramma's,en reparatiedienstenBevestig de H101 (SVM1-12 type A/B) en specificeer de CX5-batterijpoortconfiguratie (één of twee) indien de leverancier deze informatie verzoekt.
