Yaskawa servomotor SGM7G-13A7C61 of SGM7G13A7C61 Nieuw

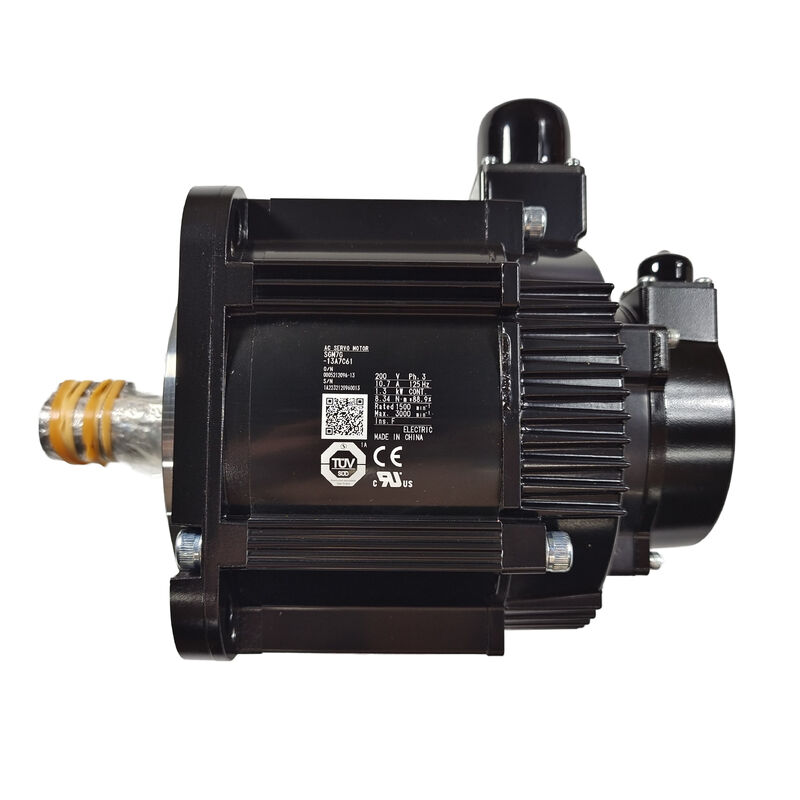

Yaskawa SGM7G-13A7C61∙ Sigma-7 Medium-Inertia 1.3kW Servomotor ∙ 1500 RPM / AC200V / 24-Bit Absolute / Keyway Shaft / Design A

SGM7G Medium Inertia, Large Torque in de Sigma-7 familie

Het Sigma-7 servosysteem omvat verschillende motorfamilies voor verschillende toepassingsprofielen.grote koppelpositie: een motor die is ontworpen voor belastingen waarvoor een hogere koppeldichtheid vereist is dan die van het kleinere SGM7A-frame, met name bij lagere nominale snelheden zoals 1500 r/min.

De 1500 r/min onderscheidt de SGM7G van de SGM7A- en SGM7J-families die met 3000 r/min standaard snelheden draaien.Voor belastingen waarbij de aandrijfwacht bij lagere snelheden werkt ️ rechtstreeks gekoppelde aandrijvingen van de machine, kogelschroeven met een grote toonhoogte, grote draaiexels Een motor van 3000 r/min met dezelfde belasting vereist een1: 1 reductieverhouding; de SGM7G kan direct of met minimale reductie worden aangesloten.

Belangrijkste specificaties

24-bits Absolute Encoder

De SGM7G-13A7C61 draagt een 24-bits seriële absolute encoder. De absolute encoder slaat de aspositie op in niet-vluchtig geheugen.,voor machines waarbij het automatiseren aanzienlijke tijd in beslag neemt (grote asbewegingen, langzame aanpak van de referentieschakelaar) of waarbij automatisering mechanisch onpraktisch is (verticale assen,draaitafels zonder duidelijke basispositie), de absolute encoder elimineert de start-home-cyclus volledig.

De 24-bits resolutie biedt ongeveer 16,7 miljoen tellen per omwenteling.000021° per telling ¥ ver boven de plaatsbepalingen van de meeste mechanische systemenHet praktische voordeel is de afwezigheid van kwantificatiefout in de positiecontrole bij elk mechanisch relevant resolutiedoel.

Toepassingsscenario's

Rotatieas van het werktuig:Een CNC-machine met een grote draaitafel gebruikt de SGM7G-13A7C61 als tafel aandrijvingsmotor.De absolute encoder stelt de controle om tafel positie te weten op power-up zonder een homing routine.

As van de spuitgietmachine:De SGM7G wordt gebruikt bij een klem of ejectoras van een kunststofmachine met een vermogen van 1,3 kW. De eigenschappen van middelmatige traagheid zorgen voor een soepele vertraging met de grotere mechanische belastingtraagheid die typisch is voor deze machines.

Hulpas van industriële robots:Een servo aangedreven transportband of werkstukpositiesysteem maakt gebruik van de SGM7G-13A7C61, waarbij een compact koppel van 1,3 kW bij 1500 r/min overeenkomt met de mechanische tandwiel om de belasting snelheid vereiste.

Veelgestelde vragen

V1: Is de SGM7G-13A7C61 compatibel met de Sigma-7 SGDV- of SGDH-servo-aandrijvingen?

De SGM7G-motorreeks is ontworpen voor de Sigma-7 (Σ-7) SGDV servo aandrijflijn.De SGDH is een oudere aandrijving van de Sigma-V-serie en is niet compatibel met de 24-bits seriële absolute encoder-interface van de SGM7G-motorGebruik de voor de SGM7G-serie gespecificeerde SGDV-servo-aandrijving bij het juiste vermogen om de juiste motor-aandrijving te garanderen.

V2: Wat betekent "ontwerpvolgorde A" in het onderdeelnummer?

De ontwerpvolgorde A identificeert de interne ontwerpherziening van de motor.Het geeft aan dat dit het oorspronkelijke ontwerp is van de SGM7G-13 in deze combinatie van specificaties.Er is geen functioneel verschil voor de eindgebruiker ten opzichte van latere ontwerpsreeksen, tenzij een specifieke herziening vereist is door de certificering van een machinebouwer.

V3: Kan de SGM7G-13A7C61 zonder batterij voor de absolute encoder worden gebruikt?

Nee, de SGM7G-serie maakt gebruik van een absolute encoder van het type batterij zonder een opgeladen batterij die is aangesloten op de servo-aandrijving (de batterij wordt gemonteerd in de batterijkas van de encoder-feedbackkabel)Voor de eerste aanzet en daarna periodiek de toestand van de encoderbatterij controleren.Een laag batterij alarm van de servo aandrijving geeft aan dat de batterij vervangen moet worden.

V4: Wat is de afmeting van de sleutelweg voor de SGM7G-13-as?

De afmetingen van de sleutels volgen de norm JIS B 1301 voor de asdiameter van de SGM7G-13-motor.De precieze asdiameter en de sleutelwegbreedte zijn gespecificeerd in het technische gegevensblad van de SGM7G-serie (Yaskawa-document KAEP-S800001-41).. Bevestig de as afmetingen op het officiële gegevensblad voordat u de mechanische koppelingsinterface ontwerpt.

V5: Kan de SGM7G-13A7C61 worden gebruikt in een installatie met een hangende lading?

The SGM7G-13A7C61 does not specify a flange or foot type in the listed configuration — the mechanical mounting and radial load limits are defined by the motor frame's bearing specification in the SGM7G technical manualDe overhangende radiale belastingen (van katrolen, tandwielen, tandwielen rechtstreeks op de as) mogen niet hoger zijn dan de voorgeschreven radiële belasting van de motor op de afstand van het installatiepunt van het lager.Raadpleeg het gegevensblad van de serie SGM7G voor de toegestane waarden van de overbelasting op de toepasselijke belastingpositie.
