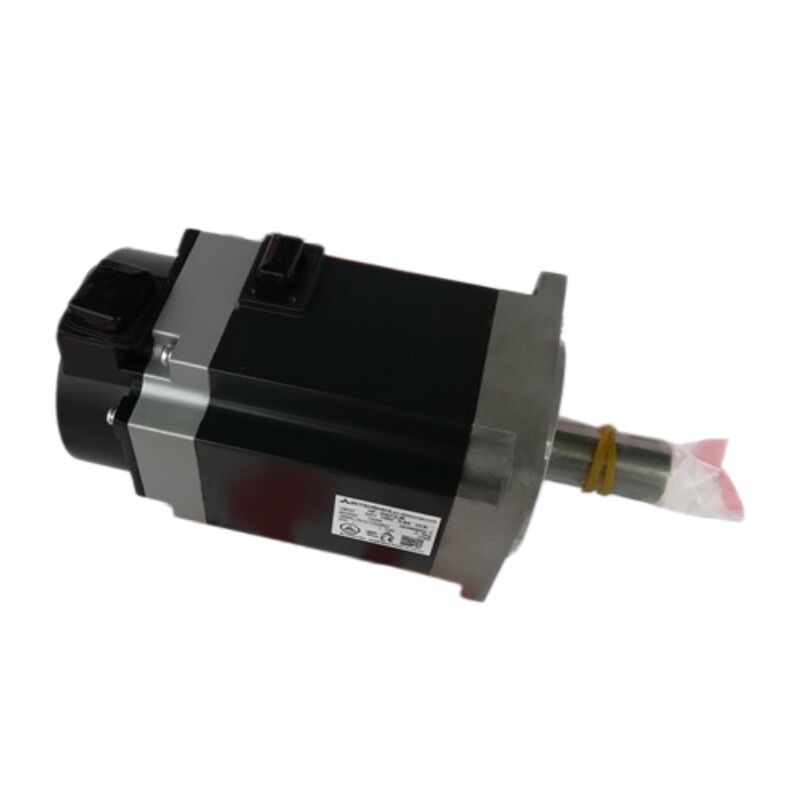

Nieuwe originele Mitsubishi Industrial Servo Motor HF-KN73JK HFKN73JK OEM

Mitsubishi HF-KN73JK. HF-serie AC servomotor 0.75 kW / 2.4 Nm / 3000 tpm / sleutelschacht / olieverzegeling / 17-bit absoluut

00,75 kW met sleutelas en olieverzegeling

De HF-KN73JK is de MELSERVO HF-servomotor van FANUC met een wisselstroomvermogen van 0,75 kW / 2.4 Nm continu koppel en 3000 t/min nominale toerental in het 80 mm flensraam geconfigureerd met een sleutelas en een olieverzegeling aan het eind van de asDeze twee achtervoegsels (K = sleutelweg, J = olieverzegeling) definiëren de mechanische interface en de milieusluiting van deze specifieke variant.

Sleutelwals:De in de motoras gemachineerde sleutelwagen maakt het mogelijk dat een koppelingsknooppunt, katrol of tandwiel met een overeenkomstige sleutelknooppunt koppel door een positief mechanisch vergrendelingssysteem kan overbrengen.Een correct gemonteerde koppelingsknoop met een overeenkomstige sleutel zendt de 2.4 Nm continu en 7,2 Nm piekkoppel zonder uitsluitend gebruik te maken van wrijvingsclamping.of trillingsomgevingen waar door wrijving vastgeklemde knooppunten microglippen kunnen ontwikkelen, is de geslepen as de juiste mechanische specificatie.

Oliezegel:De olieverzegeling die aan het uitgangspunt van de as is gemonteerd, beschermt tegen het binnendringen van olie, vet en koelmiddel van het gekoppelde mechanisme van de machine in de motorlagerbehuizing.De waarde van de waarde van alle gebruikte materialen mag niet meer bedragen dan de waarde van alle gebruikte materialen., gesmeerde kogelschroef of natte bewerkingsomgeving, voorkomt het olieverzegel dat smeermiddel langs de as naar het motorinterieur migreert.het oliedicht voegt een specifieke bescherming bij schachtinvoer toe die verder gaat dan de standaard IP65-pakking.

Belangrijkste specificaties

17-bits Absolute Encoder

De absolute encoder van 17 bits geeft 131.072 posities per omwenteling en behoudt de aspositie door afstoten cycli.De servocontroller kent onmiddellijk de exacte aspositie De back-upbatterij voor de absolute teller is in de servoversterker, niet in de motor.Controleer de batterij alarm indicator van de versterker en vervang de batterij voordat het alarm wordt geactiveerd, om verlies van absolute positiegegevens te voorkomen.

De HF-KN73JK is compatibel met Mitsubishi MELSERVO versterkers die de HF-serie encoder interface ondersteunen.Bevestig de compatibiliteit van de versterker voordat u deze als vervanging voor een machine specificeert waarbij de geïnstalleerde motor afkomstig is van een latere HG-serie.

Veelgestelde vragen

V1: Wat is het verschil tussen HF-KN73JK en HF-KN73J?

Beide zijn motoren van de HF-serie van 0,75 kW met olieverzegeling en 17-bits absolute encoder.terwijl de HF-KN73JK heeft een sleutelwacht met een bewerkte sleutelwagen. De koppelknop moet overeenkomen met het type as: een gladde knoop voor de rechte as, een geslepen knoop voor de geslepen as.Controleer voor bestelling welk schachttype de koppelnavel van de machine onderhoudt.

V2: Verandert de olieverzegeling de IP-classificatie?

De motorcarrosserie is IP65 met en zonder olieverzegeling.De olieverzegeling biedt bijzondere bescherming tegen olie- en vetpenetratie aan de kant van het aangedreven mechanisme.Op machines zonder geoliede schachtinterfaces is het olieverzegel niet vereist, maar veroorzaakt het geen schade.het oliezegel met het achtervoegsel J is de juiste specificatie.

V3: Welke servoversterkers zijn compatibel met de HF-KN73JK?

Mitsubishi MELSERVO-versterkers van de seriegeneratie die compatibel zijn met de HF-motorfamilie en de absolute encoder-interface van 17 bits.Bevestig het specifieke versterkermodel en zijn compatibiliteit met de motorklasse HF-KN73 voordat het wordt gekoppeldDe HF-serie is een oudere generatie dan de huidige HG-serie.

Vraag 4: De motor geeft bij het opstarten een absoluut positie-alarm aan. Is de fout van de encoder of van de batterij?

De 17-bits batterij zit in de servoversterker, niet in de motor.Een absoluut positie-alarm bij aansturing geeft meestal een uitgeputte versterkerbatterij aan die de positie-teller in staat stelde om tijdens een periode van uitstalling opnieuw in te stellen. Vervang de versterkerbatterij en voer een referentiepositieinstelling uit voordat de productie wordt hervat. Alleen als het alarm blijft bestaan met een bevestigde gezonde batterij moet de motorencoder worden onderzocht.

V5: Wat moet bij een gebruikte HF-KN73JK worden gecontroleerd voordat deze wordt geïnstalleerd?

Controleer op het geslepen schachtoppervlak of er sporen zijn van vervorming of schorsing van de vorige koppeling.Meting van de driefasige wikkelweerstand voor balans en isolatieweerstand tegen aarding (met ontkoppelde encoderkabel). Draai de as met de hand voor een soepele beweging van het lager. Controleer de encoderkabelconnector op corrosie of pinbeschadiging.Een gereguleerde test met trage snelheid met versterkerstroombewaking vóór volledige productieload is de voorkeurscontrole..
