Nieuwe SIEMENS 6SL3130-6TE23-6AA3 6SL31306TE236AA3 6SL313O-6TE23-6AA3 Snel verzenden

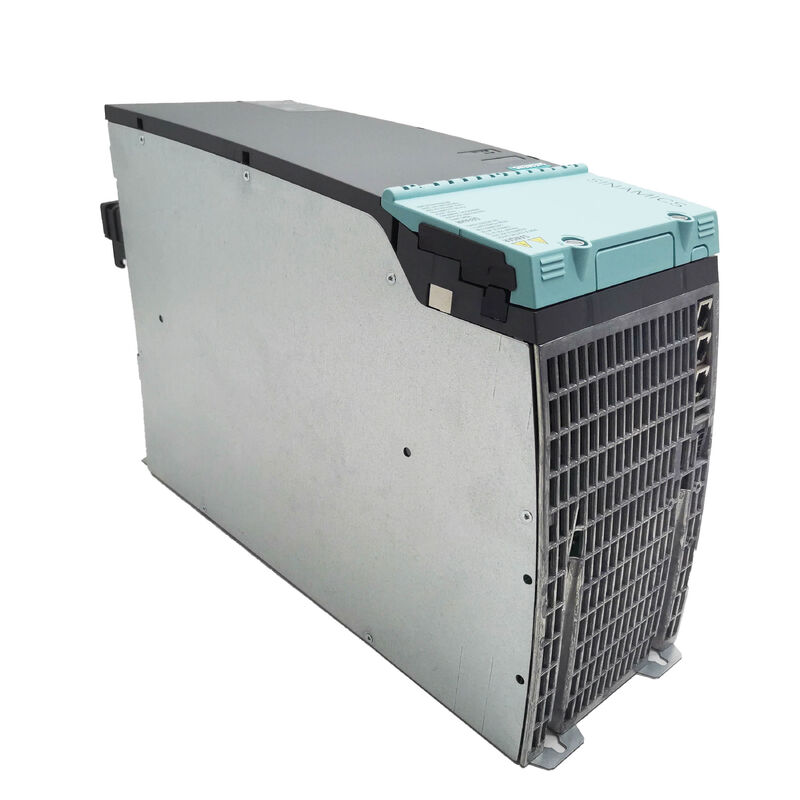

Siemens 6SL3130-6TE23-6AA3 | SINAMICS S120 Smart Line-module — 36 kW / 380–480V AC / 600V DC / 60A / Boekformaat

DC-busvoeding voor meerassige S120-aandrijfsystemen

De 6SL3130-6TE23-6AA3 is de 36 kW Smart Line-module van het SINAMICS S120-aandrijfsysteem van Siemens - de invoermodule die driefasige 380-480V AC-netspanning omzet in een 600V DC-bus voor alle aangesloten S120-motormodules in de aandrijfgroep. Eén Smart Line-module ondersteunt de volledige meerassige aandrijfstapel; elke motormodule in de kast haalt zijn gelijkstroom uit deze gemeenschappelijke bus.

Smart Line Modules gebruiken een niet-gereguleerde architectuur: een diodebrug voor de inkomende AC-naar-DC-conversie, met lijngecommuteerde regeneratieve feedback via IGBT's. Dit verschilt van de Active Line Module (ALM) die een volledig gecontroleerde IGBT-gelijkrichter gebruikt. De Smart Line-module levert 100% continue regeneratieve feedback: remenergie van vertragende motoren keert terug naar het wisselstroomnet in plaats van als warmte te worden afgevoerd. Bij de 36 kW-variant kan dit regeneratieve vermogen worden gedeactiveerd door parametrering wanneer de toepassing dit niet nodig heeft.

Belangrijkste specificaties

DRIVE-CLiQ en S120 systeemintegratie

De 6SL3130-6TE23-6AA3 wordt geleverd met de meegeleverde DRIVE-CLiQ-kabel: de standaard intermodulekabel die aangrenzende S120-componenten van boekformaat in de schijfstack met elkaar verbindt. DRIVE-CLiQ is de eigen digitale interface van Siemens die elektronische identificatie, parameteruitwisseling en diagnostische gegevensoverdracht over alle S120-modules combineert. De Control Unit leest bij het opstarten automatisch het elektronische typeplaatje van elke aangesloten module en identificeert de hardware zonder handmatige invoer.

De Smart Line-module kan worden aangesloten op standaard TN/TT-geaarde systemen en niet-geaarde IT-systemen. Voor het interne ventilator- en koelsysteem vereist de omvormer voldoende luchtstroomruimte boven en onder de module in de kastinstallatie. In tegenstelling tot externe koelvarianten (waarbij een koellichaam door het achterpaneel van de kast gaat), beheert deze interne koelversie alle thermische dissipatie in het luchtruim van de kast.

Slimme versus actieve lijnmodule – belangrijkste verschil

Voor toepassingen waarbij een constante DC-busspanning en lage harmonische vervorming prioriteit hebben, is de Active Line Module de juiste keuze. Voor de meeste standaard meerassige automatiseringstoepassingen waarbij kosten- en energieterugwinning de belangrijkste drijfveren zijn, biedt de Smart Line Module de juiste prestaties tegen lagere systeemkosten.

Veelgestelde vragen

V1: Wat is het verschil tussen de Smart Line Module en de Active Line Module in het S120-systeem?

De Smart Line-module maakt gebruik van een passieve diodebrug voor AC-naar-DC-conversie met niet-gereguleerde DC-uitgang en IGBT-gebaseerde lijngecommuteerde regeneratie. De Active Line Module maakt gebruik van een volledig gecontroleerde IGBT-converter voor gereguleerde DC-uitvoer, lagere harmonische vervorming en eenheidsvermogensfactor. De Smart Line Module is zuiniger; de Active Line Module is geschikt voor toepassingen die nauwkeurige DC-busregeling of strikte eisen aan de stroomkwaliteit vereisen.

Vraag 2: Wordt de 6SL3130-6TE23-6AA3 geleverd met de DRIVE-CLiQ-kabel?

Ja. De DRIVE-CLiQ intermodulekabel wordt meegeleverd met de 6SL3130-6TE23-6AA3 voor aansluiting op de aangrenzende S120-module in de boekenstapel. Kabels naar niet-aangrenzende componenten of naar de Control Unit moeten apart worden besteld.

Vraag 3: Hoeveel motormodules kunnen op één 6SL3130-6TE23-6AA3 worden aangesloten?

Het aantal wordt beperkt door het continue vermogen van 36 kW en het DC-vermogen van 60 A. Tel de continue vraag naar gelijkstroomvermogen op van alle motormodules die op dezelfde DC-bus zijn aangesloten. Het totaal mag niet meer dan 36 kW bedragen. Regeneratieve piekbelastingen worden afzonderlijk afgehandeld door de feedbackmogelijkheid van de module.

Vraag 4: Kan de regeneratieve feedback op deze module worden uitgeschakeld?

Ja. Op de 36 kW Smart Line Module is regeneratieve feedback standaard actief en kan worden gedeactiveerd door parametrering via STARTER of TIA Portal. Schakel dit alleen uit als de toepassing dit specifiek vereist: remenergie zonder regeneratie wordt gedissipeerd via remweerstanden in plaats van teruggevoerd naar het elektriciteitsnet.

V5: Welke kastinstallatievereisten zijn van toepassing op de variant met interne koeling?

Minimaal 100 mm vrije ruimte boven en onder de module voor luchtstroom. De module moet verticaal worden gemonteerd. Voor een volledig nominaal vermogen moet de omgevingstemperatuur van de kast binnen een bereik van 0–40°C worden gehouden. Boven 40°C is reductie van toepassing volgens de SINAMICS S120 hardware-installatiehandleiding. De interne ventilator is aan slijtage onderhevig; inspecteer en vervang volgens het onderhoudsschema.
