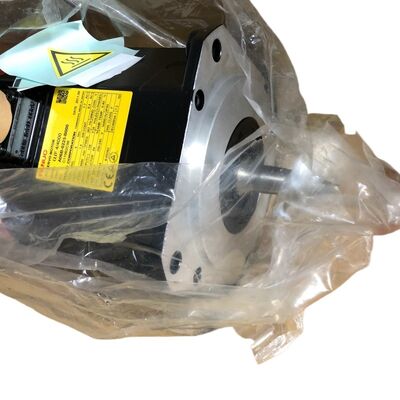

Fanuc A06B-0345-B231 AC servomotor Nieuw in doos

FANUC A06B-0345-B231 | S-serie Model 5RF AC Servomotor — 6 Nm / 3000 tpm / Tapschacht / Rem / 2000P + Resolver

S-serie 5RF — Dubbele feedback van FANUC's vroegste AC servogeneratie

De A06B-0345-B231 is een FANUC S-serie AC servomotor — model 5RF — uit FANUC's oorspronkelijke generatie AC servomotoren. De S-serie dateert van vóór de Alpha-generatie en vertegenwoordigt de motortechnologie die de eerste generatie FANUC AC servo-gestuurde CNC-werktuigmachines aandreef.

Met een aanloopkoppel van 6 Nm en 3.000 tpm bevindt de 5RF zich in het middensegment van de S-serie motorfamilie. De elektrische specificatie van 117V / 3-fasen / 8-polig weerspiegelt de architectuur van het aandrijfsysteem van die tijd — de bedrijfsspanning en -frequentie worden gegenereerd door de periode-correcte S-serie servo-versterker, en niet rechtstreeks uit het lichtnet getrokken.

Het dubbele feedbacksysteem — 2000P ABS-encoder gecombineerd met een resolver — is het bepalende technische kenmerk van deze variant. De resolver levert continue, op sinus/cosinus gebaseerde hoekpositie-uitvoer die niet afhankelijk is van pulstelling. De 2000P absolute encoder levert het digitale positie-register dat de CNC gebruikt voor coördinatieve controle. Beide werken gelijktijdig: de resolver levert de fijne hoekreferentie voor de stroom- en snelheidsregelcircuits van de servo, terwijl de 2000P encoder de aspositie-telling levert die de CNC bijhoudt en weergeeft.

Belangrijkste specificaties

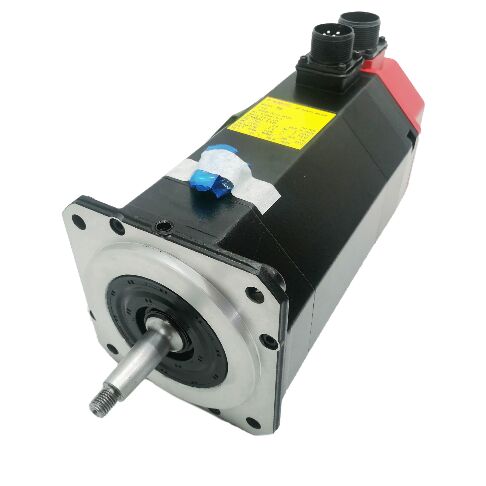

Tapschacht met rem

De tapschacht trekt de koppelingsnaaf axiaal op de motoras met een trekbout, wat zorgt voor een mechanische verbinding zonder slip. Voor een motor van de 5RF-klasse die primaire CNC-assen aandrijft onder aanhoudende snijbelastingen, handhaaft de positieve tapverbinding de integriteit van de koppeling gedurende de levensduur van de machine zonder het risico op fretting dat sleufverbindingen kunnen ontwikkelen onder zware cyclische omkeringen.

De veergeregeld rem houdt de as mechanisch vast wanneer de remspanning wordt verwijderd. Voor verticale assen en door zwaartekracht belaste mechanismen op de werktuigmachines waarvoor deze motor werd gebruikt, is de veergeregeld rem het fail-safe mechanisme dat beweging van de last voorkomt bij servo-uit, noodstop en stroomuitval.

Situatie met oudere onderdelen

De S-serie was FANUC's AC servogeneratie uit de vroege jaren 80. FANUC is vele jaren geleden gestopt met de productie. Een faciliteit die S-serie motoren gebruikt, beheert activa aan het einde van hun oorspronkelijk geplande levensduur. Vervangende voorraad komt uit ontmantelde machines en beheerde overschotten. Voor S-serie motoren die nog in productie zijn, is het hebben van een geteste reserve-eenheid een zinvolle risicobeheerstap — het venster voor levering van de aftermarket wordt steeds kleiner naarmate de geïnstalleerde basis ouder wordt.

Veelgestelde vragen

V1: Wat is het doel van de resolver op deze motor naast de 2000P encoder?

De resolver levert continue analoge hoekpositie-uitvoer — een sinus/cosinus-signaal dat niet afhankelijk is van pulstelling of batterijback-up. Het ondersteunt de snelheids- en stroomregelcircuits van de servo-versterker met continue feedback met hoge resolutie. De 2000P absolute encoder levert het digitale positie-register voor de CNC. Samen dekt de resolver het realtime regelcircuit met hoge snelheid, terwijl de encoder de machinecoördinaatpositie bijhoudt.

V2: Welke servo-versterkers zijn compatibel met de A06B-0345-B231?

De S-serie motor vereist de periode-compatibele S-serie servo-versterker — geen Alpha, Alpha i, of Beta serie drives. De encoder-interface, resolver-aansluitingen en motorvoltageparameters van het S-serie aandrijfsysteem zijn specifiek voor de S-serie motor-generatie. Bevestig de compatibiliteit van de geïnstalleerde versterker met het 5RF-motortype voordat u een vervangende motor bestelt.

V3: Hoe wordt de naaf van de tapschacht correct verwijderd op een S-serie motor?

Gebruik een trekbout-trekker die de getapte opening aan het uiteinde van de schacht aangrijpt — oefen gecontroleerde axiale kracht uit om de tapverbinding te verbreken. Nooit de schacht hameren, slaan of wrikken. Stootschokken worden via de schacht overgebracht naar de resolver- en encoderassemblage en naar de motorlagers. Als de tap strak zit, breng dan penetrerende vloeistof aan op de verbinding en gebruik constante trekkerkracht.

V4: De machine produceert correcte spilpositionering, maar er verschijnen resolver-gerelateerde alarmen onder belasting. Wat moet er worden gecontroleerd?

Controleer de routering van de resolverkabel en de staat van de connector — de signaalkabels van de resolver zijn gevoelig voor ruisopname van de motorstroomkabels als ze parallel lopen zonder adequate scheiding of afscherming. Verifieer dat de kabelafscherming alleen aan de versterkerzijde is geaard. Controleer de pinnen van de resolverconnector op corrosie. Als de signaalkwaliteit aan het motoruiteinde goed is, maar aan de versterkerzijde verslechterd, is de kabel de verdachte.

V5: Wordt de A06B-0345-B231 nog steeds op de aftermarket geleverd?

Ja, via gespecialiseerde dealers van oudere FANUC motoren en uit ontmantelde machines. Gezien de leeftijd en de status van niet meer in productie, inspecteer elke gebruikte eenheid grondig: remwerking bij de juiste spanning, resolver-signaalkwaliteit onder rotatie, staat van de tapschacht en isolatieweerstand van de wikkelingen. Een testbank met de juiste S-serie versterker voordat u overgaat tot installatie in de productie wordt sterk aanbevolen.
