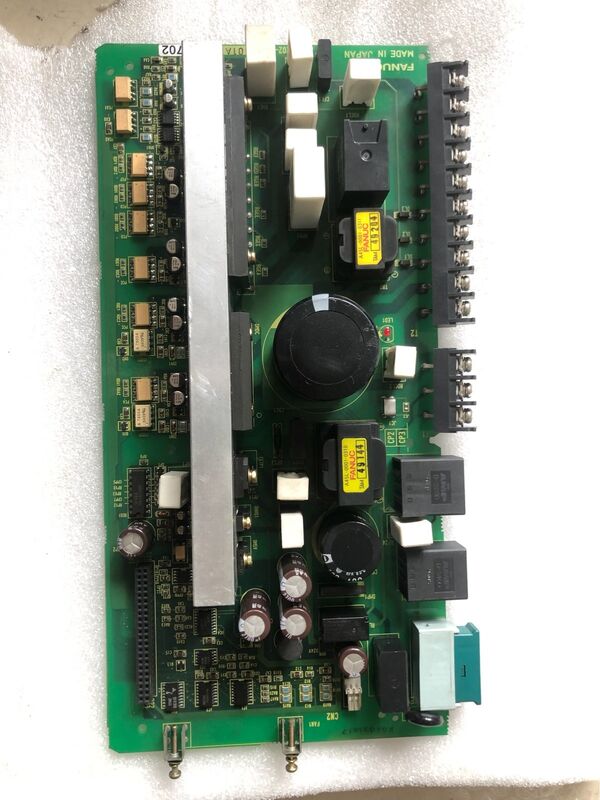

Nieuwe Fanuc CNC printplaat Servo Driver Board A16B-2202-0184

A16B-2202-0184 | FANUC A16B-2202-serie PCB - 018x bereik / Alpha-aandrijfkaart / CNC-aandrijfreserve

A16B-2202 — FANUC Alpha-driveboard-familie

De A16B-2202-serie is een bevestigde familie van FANUC Alpha-aandrijvingscomponentenborden, bestaande uit bedradingskaarten, voedingsinterface-PCB's en interne printplaten voor Alpha-servoversterkers, voedingsmodules en spindelaandrijvingen.

Bevestigde printplaten binnen de A16B-2202-serie bevatten PCB's voor:

• Alpha SVM-servomodules (bedradingsplaten voor servoversterkers)
• Alpha PSM-voedingsmodules (bevestigd: A16B-2202-0542 in de A06B-6081-H103 PSM)
• Alpha SPM-spilmodules

De A16B-2202-0184 op de 018x-positie beslaat het vroege bereik van de A16B-2202-nummering - het 018x-bereik weerspiegelt een eerdere generatie Alpha-aandrijfcomponenten binnen de serie.

Belangrijke productinformatie

A16B-2202 Driveboards — Voedingsinterfacelaag

FANUC Alpha-aandrijfmodules gebruiken kaarten uit de A16B-2202-serie als eindtrapinterface-PCB's in elke aandrijfmodule. Deze borden:

Aansluiting eindtrap:Leid poortaandrijfsignalen, stroomsensoruitgangen en foutdetectiesignalen tussen de voedingshardware van de aandrijfmodule en de besturingsprintplaat.

Beveiligingsmonitoring:Verzamel temperatuur-, overstroom- en busfoutsignalen van de eindtrap en presenteer deze aan de besturingselektronica voor beschermende maatregelen.

Connectorroutering:Zorg voor de fysieke verbindingspunten voor vermogensterminals, sensorkabels en besturingssignalen binnen de structuur van de omvormermodule.

Toepassingsscenario's

Alpha-schijffout:Een FANUC Alpha-servo of voedingsmodule veroorzaakt fouten in de vermogensfase. A16B-2202-0184 is te vinden op het label aan de binnenkant van de omvormermodule. Vervanging herstelt de aandrijffunctie.

Onderhoud aandrijving:Een productiefaciliteit die FANUC Alpha-aandrijfapparatuur onderhoudt, heeft A16B-2202-0184 op voorraad voor de specifieke aandrijfmodule waarin deze is geïnstalleerd.

Veelgestelde vragen

V1: Hoe bevestig ik dat A16B-2202-0184 de juiste kaart is voor mijn FANUC Alpha-schijf?

Lees het onderdeelnummer van het label op de kaart aan de binnenkant van de omvormermodule. Als er A16B-2202-0184 staat, is dit de bevestigde vervanging. Verwijzing naar de toepasselijke reserveonderdelentabel van de FANUC Alpha-onderhoudshandleiding om de positie van de kaart binnen de specifieke aandrijfmodule te bevestigen.

Vraag 2: Wat is de relatie tussen A16B-2202-0184 en de besturingsprintplaat in dezelfde omvormermodule?

Alpha-aandrijfmodules bevatten twee hoofdkaarten. A16B-2202-0184 verzorgt verbindingen op vermogensniveau: routering van poortaandrijvingen, stroomdetectie en verzameling van foutsignalen van de vermogensfase. Een aparte besturingsprint regelt het aandrijfalgoritme, de communicatie en de servoregeling. Beide moeten correct functioneren om de aandrijving te laten werken.

V3: Welke drive-alarmsymptomen duiden op een A16B-2202-0184-kaartfout?

Alarmen in de vermogensfase (overstroom, IGBT-poortfout of fasestroomafwijkingen die consistent verschijnen bij het inschakelen van de drive) duiden op een fout in de driveboard. Als de besturingsprintplaat, motor en voeding correct testen, maar de alarmen in de vermogensfase blijven bestaan, is A16B-2202-0184 de volgende diagnostische prioriteit.

Vraag 4: Welke ESD- en veiligheidsmaatregelen zijn van toepassing bij het hanteren van A16B-2202-0184?

Schakel het FANUC Alpha-aandrijfsysteem volledig uit. Controleer of de DC-busspanning onder het veilige niveau ligt voordat u toegang krijgt tot interne kaarten. Alpha-aandrijfmodules behouden de buslading na het uitschakelen. Handgreep A16B-2202-0184 met antistatische polsband op een ESD-veilige ondergrond.
