CP 5412 Communicatieprocessor Siemens A2 ISA-kaart 6GK1541-2BA00

6GK1541-2BA00 ∙ Siemens SIMATIC NET CP 5412/A2 PROFIBUS ISA Card ∙ PG/PC naar PROFIBUS verbinding / 16-bit / versie 2

CP 5412/A2 ¢ De PROFIBUS-gateway voor PG en PC

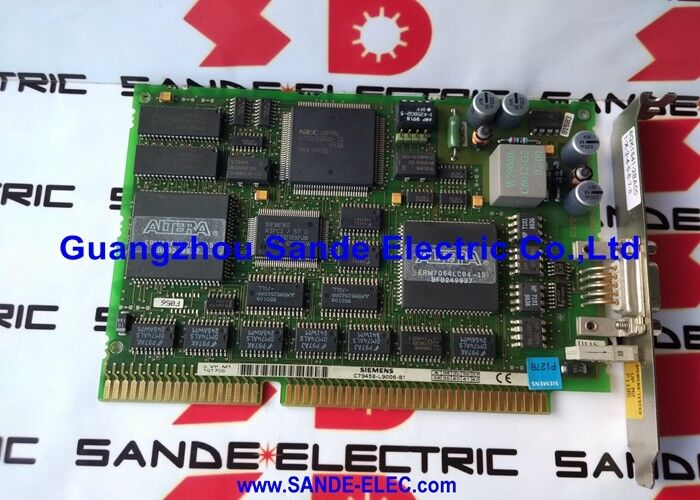

De 6GK1541-2BA00 is de CP 5412/A2 een SIMATIC NET communicatieprocessor board die wordt geïnstalleerd in de ISA bus slot van een pc en een PROFIBUS master of slave interface biedt.Deze kaart was de standaard hardware-oplossing voor het verbinden van Siemens PG (Programming Devices) en general-purpose PC's met STEP 5, STEP 7 of andere SIMATIC-engineering- en diagnostische software op PROFIBUS DP/FMS-veldbusnetwerken.

De CP 5412/A2 ("A2" = hardwareversie 2) biedt de benodigde PROFIBUS fysieke laag, timing, and protocol handling that a standard PC's parallel or serial port cannot supply — PROFIBUS requires specific real-time communication that a dedicated processor card handles independently of the PC's main CPU.

Belangrijkste specificaties

PROFIBUS The Industrial Fieldbus-standaard

PROFIBUS (Process Field Bus) is een industriële veldbusstandaard die op grote schaal wordt gebruikt in Siemens SIMATIC PLC-systemen, SINUMERIK CNC-machines, SIMODRIVE aandrijfsystemen en procesinstrumentatie:

PROFIBUS DP (gedecentraliseerde randapparatuur):De meest voorkomende variant is ontworpen voor snelle gegevensuitwisseling tussen een mastercontroller (PLC of CNC) en gedistribueerde I/O slaves (afgelegen I/O-stations, aandrijvingen, sensoren).DP werkt met snelheden tot 12 Mbit/s.

PROFIBUS FMS (Veldmeldingsspecificatie):Een oudere variant voor gegevensuitwisseling tussen intelligente veldtoestellen minder vaak gebruikt dan DP.

De 6GK1541-2BA00 CP 5412/A2 biedt de pc de mogelijkheid om te fungeren als een PROFIBUS master- of slave-knooppunt, waardoor STEP 5 of STEP 7 programmeringssoftware online kan worden aangesloten op de PLC.de diagnose lezen, monitor I/O-states en downloaden van programma's rechtstreeks via het PROFIBUS-netwerk.

Toepassingsscenario's

PG/PC naar PROFIBUS-netwerkverbinding:Een Siemens PG met ingenieurssoftware STEP 7 moet verbinding maken met een PROFIBUS DP-netwerk om een SIMATIC S7 PLC-systeem te programmeren of te diagnosticeren.De 6GK1541-2BA00 CP 5412/A2 biedt de PROFIBUS-interface vanaf de ISA-slot van PG.

Diagnostische toegang voor oudere PROFIBUS-systemen:Een onderhoudsingenieur moet een ouder PROFIBUS DP-netwerk diagnosticeren met behulp van een PG- of industriële pc met een ISA-slot.De 6GK1541-2BA00 kaart zorgt voor de fysieke netwerkverbinding en protocolverwerking voor de diagnostische software.

Veelgestelde vragen

V1: Welke software is vereist om 6GK1541-2BA00 te gebruiken voor PROFIBUS-communicatie?

De CP 5412/A2 vereist een Windows-stuurprogramma en SIMATIC NET-software ¢ die gewoonlijk worden geleverd als onderdeel van het SIMATIC NET PC-softwarepakket of de STEP 7-installatie van technische software.Het PROFIBUS-adres en de communicatieparameters van de kaart worden geconfigureerd via de SIMATIC NET-interfaceconfiguratie-toolDe specifieke softwareversie moet compatibel zijn met het host-besturingssysteem en met de hardwarerevisie CP 5412/A2.

V2: Welk besturingssysteem wordt ondersteund door 6GK1541-2BA00?

De CP 5412/A2 is ontworpen voor de Microsoft Windows-besturingssystemen die tijdens de productieperiode van de CP 5412/A2 actief waren, voornamelijk Windows NT, Windows 98 en Windows 2000.Ondersteuning voor latere besturingssystemen is afhankelijk van de SIMATIC NET-softwareversie die beschikbaar is voor de CP 5412-hardwareDe A2-hardwarerevisie komt overeen met de softwareomgeving die beschikbaar was in de late jaren negentig en het begin van de jaren 2000.

V3: Wat is het verschil tussen de CP 5412/A2 en de latere PROFIBUS CP-kaarten (zoals CP 5611)?

De CP 5412/A2 (6GK1541-2BA00) maakt gebruik van de oudere ISA-bus ∙ het past in ISA-uitbreidingsslots die voorkomen in oudere PG-apparaten en industriële pc's uit de jaren negentig.Latere kaarten zoals de CP 5611 en CP 5613 gebruiken de PCI-busPCI-kaarten bieden een hogere busbandbreedte en zijn compatibel met de huidige generatie pc-hardware.De CP 5412/A2 is specifiek bestemd voor apparatuur die is uitgerust met ISA's..

V4: Welke PROFIBUS-kabel en connector zijn nodig met 6GK1541-2BA00?

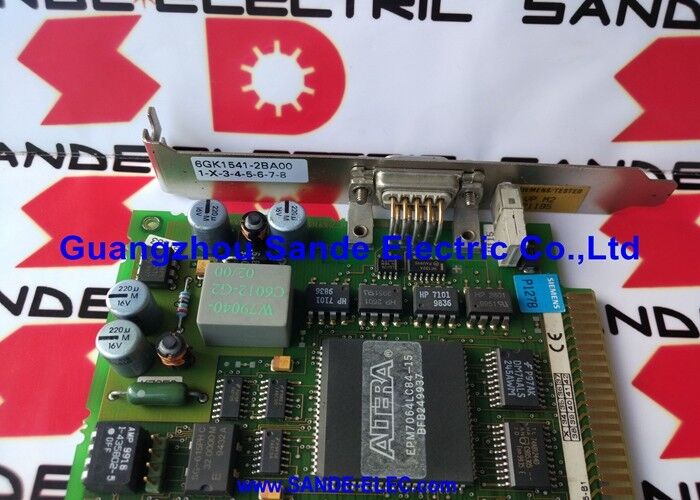

PROFIBUS DP/FMS maakt gebruik van een speciale afgeschermde kabel met een karakteristieke impedantie van 150 Ω ¢ de PROFIBUS buskabel type A of type B.Verbinding met de CP 5412/A2 is via een standaard 9-pin Sub-D vrouwelijke aansluiting op de beugel van de kaartVoor installaties aan de fysieke uiteinden van het PROFIBUS-segment:een 150 Ω eindweerstand moet worden ingeschakeld op het eerste en laatste knooppunt van de kabel.

V5: Is 6GK1541-2BA00 een PROFIBUS DP master of slave?

De CP 5412/A2 kan werken als een PROFIBUS DP Class 1 master (de primaire controller die de cyclische I/O-uitwisseling met DP slaves beheert),een DP-master van klasse 2 (een programmerings- en diagnostisch master de rol die door STEP 7 of STEP 5 wordt gebruikt voor online toegang), of als DP slave (waarbij de pc reageert op I/O-verzoeken van een PLC-master).
