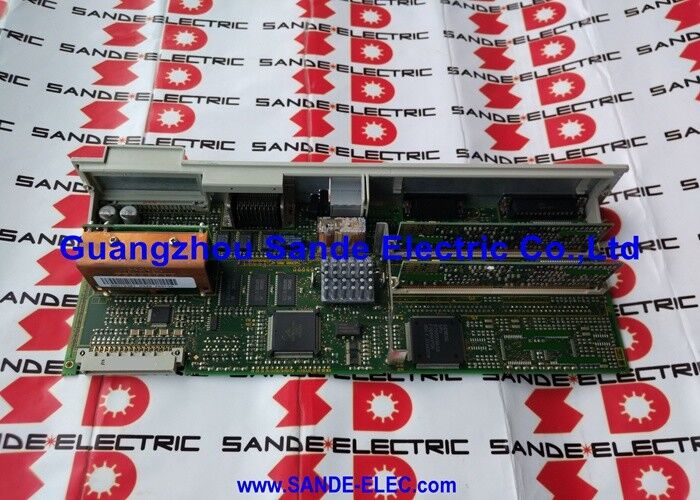

Siemens Simodrive 611 Digitale High Performance Direct MEAS Systeem 6SN1118-0DK23-0AA0

6SN1118-0DK23-0AA0 | Siemens SIMODRIVE 611-D digitale prestatiemodule - gesloten lus / direct meetsysteem / CNC-prestatieregeleenheid

6SN1118 — Familie SIMODRIVE 611-D prestatieregeleenheid

De 6SN1118-0DK23-0AA0 behoort tot de familie 6SN1118 prestatieregeleenheden: de plug-in modules die de intelligentielaag vormen binnen SIMODRIVE 611-D aandrijfmodules. Binnen de subfamilie 6SN1118-0Dxx23:

De DK23-aanduiding binnen 6SN1118 identificeert een specifieke combinatie van asconfiguratie en meetsysteemtype - onderscheiden van de DG21 (1-as, hierboven beschreven) door de "K"-configuratieletter en de "23"-variantcode.

Belangrijkste specificaties

Toepassingen – waar directe metingen ertoe doen

Uiterst nauwkeurige bewerkingscentra:Vijfassige bewerking van lucht- en ruimtevaartcomponenten, matrijzen- en matrijzenbewerking en precisiemalboren - waarbij aspositioneringsfouten als gevolg van een spoedfout van de spindel of thermische drift zich rechtstreeks zouden voortplanten naar maatfouten op het werkstuk.

Slijpmachines:Precisieslijpen vereist het handhaven van een positienauwkeurigheid op micronniveau gedurende lange slijpcycli, ondanks thermische uitzetting. Directe metingen via lineaire encoders corrigeren deze uitbreiding in realtime.

CMM-assen (coördinatenmeetmachine):De assen van meetmachines moeten een geverifieerde positienauwkeurigheid hebben, onafhankelijk van mechanische slijtage; directe encoders bieden dit onafhankelijk van de toestand van de kogelomloopspindel of het rek.

Toepassingsscenario's

SIMODRIVE 611-D directe meetasfout:Een CNC-bewerkingsmachine met directe meetassen ontwikkelt positiecontrolefouten op één as; de gesloten prestatiemodule met directe meetmogelijkheden wordt geïdentificeerd als de fout. Als vervanging wordt 6SN1118-0DK23-0AA0 gemonteerd. De correcte, uiterst nauwkeurige positiecontrole wordt hersteld.

Inbedrijfstelling van aandrijvingen van bewerkingscentra met hoge precisie:Er wordt een precisiebewerkingscentrum met lineaire encoders op alle assen in gebruik genomen met SIMODRIVE 611-D-aandrijvingen. 6SN1118-0DK23-0AA0 wordt geïnstalleerd in elke omvormermodule die wordt aangesloten op een directe meetas.

Veelgestelde vragen

Vraag 1: Wat is de praktische nauwkeurigheidsverbetering door directe metingen ten opzichte van alleen motorfeedback?

De positioneringsnauwkeurigheid van alleen de motor-encoder wordt beperkt door de spoedfout van de spindel, de thermische uitzetting van de spindel en speling. Typische spindelsystemen bereiken een positioneringsnauwkeurigheid van ±5–15 micron. Met directe lineaire encodermeting via een module als 6SN1118-0DK23-0AA0 sluit de positielus zich op de werkelijke aspositie, waardoor pitchfouten en thermische drift uit het foutenbudget worden geëlimineerd, waardoor ±1–3 micron wordt bereikt, afhankelijk van de encoderresolutie.

Vraag 2: Welke encodertypen worden ondersteund door 6SN1118-0DK23-0AA0 voor het directe meetkanaal?

De SIMODRIVE 611-D directe meetprestatiemodules accepteren lineaire of roterende encoders met hoge resolutie voor het directe meetkanaal - meestal Heidenhain of gelijkwaardige lineaire schalen met sin/cos 1Vpp of digitale interfaces. Het specifieke encodertype en de resolutie die door 6SN1118-0DK23-0AA0 worden ondersteund, worden bevestigd door de toepasselijke Siemens SIMODRIVE 611-D-functiebeschrijvingen en hardwaredocumentatie.

Vraag 3: Kan 6SN1118-0DK23-0AA0 worden gebruikt zonder een directe meet-encoder — alleen met gebruik van de motor-encoder?

Een module voor directe meetprestaties kan doorgaans werken in de modus voor alleen motor-encoder wanneer de directe encoderingang niet is aangesloten, maar dit doet het doel van de module met hogere specificaties teniet. Het gebruik van de 6SN1118-0DK23-0AA0 zonder directe encoder vervangt een standaard prestatiemodule en maakt geen gebruik van de directe meetmogelijkheden. Bevestig uit de SIMODRIVE 611-D-documentatie of werking met alleen een motor-encoder wordt ondersteund voor deze specifieke variant.

V4: Is voor het vervangen van 6SN1118-0DK23-0AA0 een back-up en herstel van parameters nodig?

Ja – SIMODRIVE 611-D prestatieregeleenheden slaan asspecifieke aandrijfparameters op. Bij het vervangen van 6SN1118-0DK23-0AA0 moeten de aandrijfparameters (inclusief zowel de motor-encoder als de configuratiegegevens van de directe encoder) worden geback-upt voordat ze worden verwijderd en hersteld naar de vervangende eenheid via de aandrijfgegevensbeheerfunctie van de SINUMERIK CNC. Er is bijzondere aandacht nodig voor de directe schalingsparameters van de encoder; deze moeten correct worden ingesteld voor de specifieke lineaire schaal die op de machine-as is geïnstalleerd.
