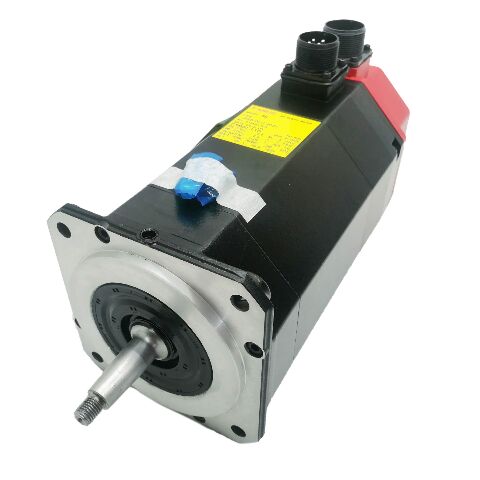

FANUC A06B-0314-B004

De originele S-serie van FANUC

De A06B-0314-B004 is een FANUC S-serie wisselstroomservomotor ?? Model 5S ?? van de generatie die de Alpha-serie voorafging.De S-serie van FANUC was de eerste generatie wisselstroom servomotoren die ontworpen waren voor CNC-machine-werktuigassenIn de eerste plaats is de S-serie de eerste servomotor in de productie van elektrische apparaten, die de eerdere gelijkstroomservomotoren in CNC-toepassingen met hoge prestaties vervangen.

Bij een maximale toerental van 2000 t/min en de elektrische ratings van de klasse 5S, dreef deze motor de primaire voedingsassen op CNC-draaiburken, bewerkingscentra,en slijpmachines waarvan de besturing en het mechanische ontwerp specifiek zijn ontworpen voor de architectuur van de S-serieWanneer een machine werd gebouwd rond de 5S-motor, werd het gehele asontwerp, de servoversterker, de servoparameterinstellingen, de mechanische koppeling aan de specifieke kenmerken van deze motor aangepast.Het vervangen van dezelfde as behoudt de oorspronkelijke asconfiguratie.

Belangrijkste specificaties

Taper Shaft en 2000P Incremental Encoder

De conische as zendt koppel door een metalen-metalen interface met een trekbout.Gebruik een trekbout-extractor om de trekker in het gat aan het einde van de as te trekken en een gecontroleerde askracht toe te passen. nooit de as raken. slagbelastingen reizen rechtstreeks naar de encoder en motorlagers.

De inkrementele encoder 2000P (A860-0315-T101) produceert 2000 pulsen per omwenteling voor snelheids- en positiefeedback.Het is incrementaal een referentie-retourcyclus is vereist bij iedere aanzet van de machine om de aspositie datum te herstellenDit is standaard werkgedrag voor machines van de S-serie en is geen fout.

Sourcing van Legacy-motoren van de S-serie

De productie van de S-serie is vele jaren geleden door FANUC stopgezet.Een machine van de S-serie die nog steeds in productie is, werkt met activa die langer dan de oorspronkelijk geplande levensduur hebbenHet beschikken over een geteste reserve 5S-motor is een praktische onderhoudsmaatregel. De beschikbaarheid op de aftermarket wordt kleiner naarmate de geïnstalleerde basis ouder wordt.

Veelgestelde vragen

V1: Welke servoversterkers zijn compatibel met de A06B-0314-B004?

De S-serie motor vereist periode-compatibele S-servo versterkers.Bevestig het geïnstalleerde versterkertype uit de machinedocumentatie voordat u een motor vervangt.

V2: Hoe wordt de conische schachtkoppeling correct verwijderd?

Gebruik een trekbout-extractor om de trekker in het gat aan het einde van de as te trekken en gebruik een gestaag toenemende askracht.De schok wordt rechtstreeks door de inslag overgedragen aan de encoder en de motorlagers en kan schade veroorzaken die gering lijkt, maar de levensduur aanzienlijk verkort.Als de koppel krap is, moet men een drukkende vloeistof op het gewrichtsgezicht aanbrengen en deze laten inkrimpen voordat de extractor wordt aangewend.

Vraag 3: De machine vraagt om homing bij elke power-up. Is dit een codeerfout?

Als de homing niet voltooid of fouten oplevert, controleer de encoderkabel op beschadiging.controleer de kwaliteit van het Z-pulssignaal bij de versterker met een oscilloscoop, en controleer de encodercarrosserie op het binnendringen van koelmiddel of mechanische schade.

V4: Kan een motor van de Alfa-serie de S-serie 5S vervangen op dezelfde machine?

De servoversterker van de S-serie gebruikt een andere communicatie- en feedbackinterface dan de Alpha-serie.Om een Alfa-motor te vervangen moet de servoversterker vervangen worden.Voor een machine die haar originele S-serie versterkers blijft gebruiken, is het mogelijk om de servo-interface-hardware van de CNC te veranderen en de asparameters opnieuw in gebruik te nemen.Een gelijkwaardige 5S-motor is de enige praktische directe vervanging..

V5: Welke controles moeten worden uitgevoerd op een gebruikte A06B-0314-B004?

Controleer de balans van de driefasige wikkelweerstand en de isolatieweerstand tegen aarding met de codeerkabel losgekoppeld.of schokmerken van eerdere onjuiste verwijdering. Draai de as met de hand voor gladheid van het lager. Controleer de encoderconnector (A860-0315-T101) op verontreiniging door koelmiddel of schade aan de pen.De definitieve verificatie vindt plaats na een test op de testbank met de juiste versterker van de S-serie vóór de productieinstallatie..
