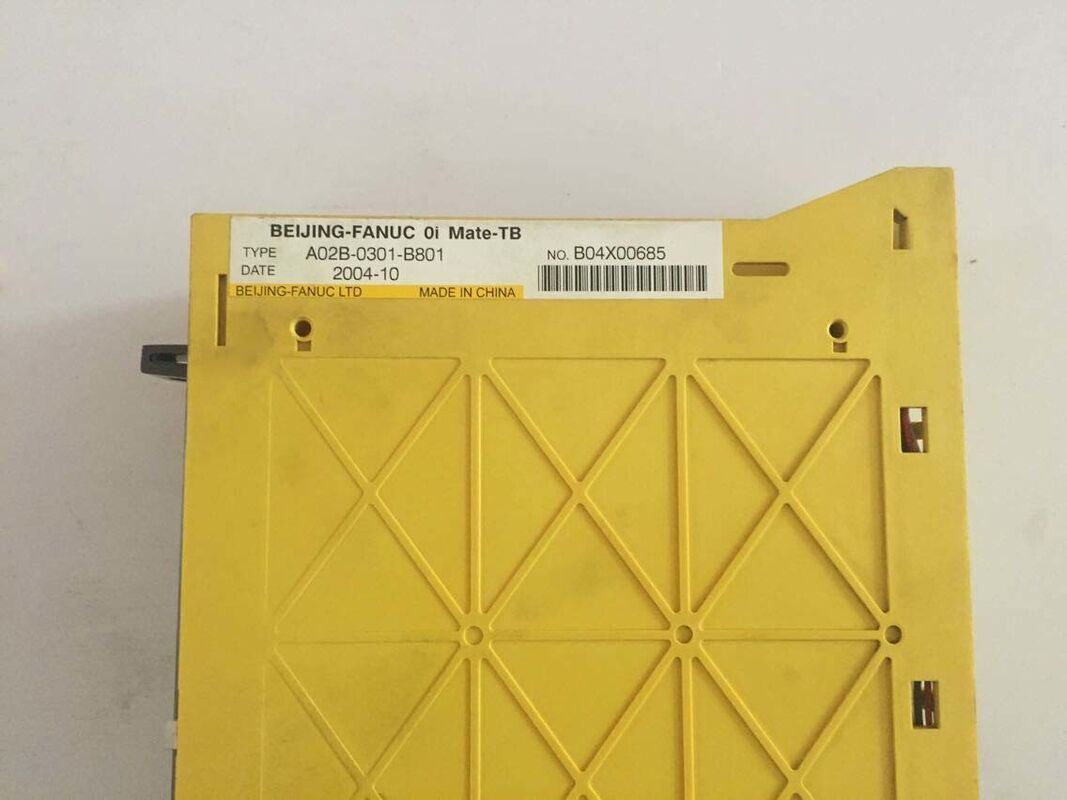

Nieuw Fanuc Oi Mate TB Besturingssysteem A02B-0301-B801 OEM

FANUC A02B-0301-B801 | Serie 0i Mate-TB CNC Besturingseenheid — FSSB Servo-interface, A16B-3200-0495 CPU-kaart, PMC, Optionele Grafische/RAM/ROM-kaarten, Draaibankplatform

Onderdeelnummer: A02B-0301-B801 Fabrikant: FANUC Corporation (Japan) Productlijn: FANUC Serie 0i — 0i-B Generatie Variant: 0i Mate-TB (draaibank/draaiplatform) Functie: Complete CNC-systeem besturingseenheid — de centrale hardwareassemblage met het hoofd-CPU-bord, FSSB servo-interface, PMC (Programmable Machine Controller) en voorzieningen voor optionele plug-in kaarten (grafisch, RAM, ROM) zoals gespecificeerd door de machinebouwer Hoofd CPU-kaart: A16B-3200-0495 — het processorbord met asbesturing, spilbesturing, PMC-ladderuitvoering, programmageheugen en systeemgeheugen Servo-interface: FSSB (FANUC Serial Servo Bus) — glasvezel high-speed seriële link naar FANUC αi/βi serie servo-versterkers Machineconfiguratie (0i Mate-TB): Draaibanken — maximaal 4 bestuurbare assen totaal, 2-assige simultane contouring (als standaard Mate-TB configuratie) Status: Legacy — 0i-B serie (niet meer nieuw geproduceerd; beschikbaar als gerepareerde/opgeknapte/surplus eenheden) Herkomst: Japan Toepassingen: Vervanging van reserveonderdelen en onderhoud voor draaibanken, draaicentra en draaibanken oorspronkelijk uitgerust met FANUC Serie 0i Mate-TB besturingen — veelvoorkomend in machinebouwer merken zoals Mazak, Doosan, Takisawa, Leadwell en diverse Aziatische en Europese draaibankfabrikanten uit het 2000-tijdperk

Overzicht

De FANUC A02B-0301-B801 is de systeemunit voor de FANUC Series 0i Mate-TB — de draaibankvariant van FANUC's compacte high-performance CNC-familie uit de vroege tot midden 2000s. In de 0i besturingsarchitectuur is de systeemunit de kern van de controller: de fysieke assemblage die het hoofd-CPU-bord, de FSSB servo-interfacecircuits, de PMC (FANUC's geïntegreerde PLC voor machine signaalbeheer) en de verbindingsinfrastructuur voor optionele functieskaarten integreert. Al het andere in het besturingskast — het bedieningspaneel, de servo-versterkers, de spil-versterker, de I/O-eenheden — wordt aangesloten op en vanaf deze centrale unit.

De aanduiding "0i Mate" geeft een gestroomlijnde versie aan van de volledige 0i-serie, geoptimaliseerd voor kosteneffectieve integratie in kleinere machines met behoud van compatibiliteit met de volledige 0i softwareomgeving. De "-TB" identificeert dit verder als de draaibankvariant, vooraf geconfigureerd met de as- en spilbesturingssoftware die geschikt is voor draaibanktoepassingen. In een typische 0i Mate-TB draaibankinstallatie bestuurt de systeemunit 2 servo-assen (X en Z) plus de spil, met de optionele C-as (spilindexering) en Y-as beschikbaar als configuratie-upgrades via parameter- en softwareopties.

De A02B-0301-B801 wordt nu bijna uitsluitend aangetroffen als een onderhoudsonderdeel — de besturingseenheid voor een draaibank die in de jaren 2000 is gefabriceerd en nog steeds in productie is. Wanneer een systeemunit defect raakt, of wanneer een upgrade van een oudere 0i-B unit naar een latere revisie nodig is, is de A02B-0301-B801 de geschikte vervangende hardware voor machines die oorspronkelijk met deze exacte besturingsgeneratie waren uitgerust.

Belangrijkste Specificaties

FSSB — FANUC Serial Servo Bus

De FSSB (FANUC Serial Servo Bus) is de high-speed digitale communicatielink die de CNC-systeemunit verbindt met de FANUC servo-versterkers (αi serie SVM, βi serie SVU) en spil-versterker. In plaats van het traditionele analoge ±10V snelheidsreferentiesignaal en aparte encoder feedbackkabel, vervangt FSSB dit alles door een enkele glasvezelkabel lus die op 4Mbps draait. Over deze enkele lus stuurt de CNC positiecommando's en ontvangt positiefeedback voor alle aangesloten assen — in de 0i Mate-TB installatie, typisch X-as, Z-as en spil — in een enkele gesynchroniseerde communicatiecyclus.

FSSB vermindert de bedradingscomplexiteit in het elektrische kast van de machine aanzienlijk. Een draaibank met drie assen die voorheen 9 signaalkabels vereiste tussen de CNC en de servo-versterkers (±10V snelheidsreferentie en aan/uit/alarm signalen per as) vereist slechts 2 glasvezelkabels met FSSB — één van de systeemunit naar de eerste versterker, en een daisy-chain link tussen volgende versterkers. Het glasvezelmedium is ook inherent immuun voor de elektromagnetische interferentie die wordt gegenereerd door de PWM-schakeling van de servo-versterkers — een praktisch voordeel in de drukke elektrische kasten van CNC-draaibanken.

De A16B-3200-0495 CPU-kaart

De hoofd-CPU-kaart A16B-3200-0495 is het verwerkingshart van de A02B-0301-B801 systeemunit. Deze kaart bevat de hoofdprocessor van de CNC, het systeem DRAM voor programmageheugen en dataopslag, het SRAM batterij-gevoede geheugen voor parameter- en programmageheugenbehoud bij stroomuitval, de PMC-processor en zijn ladderprogrammageheugen, de servo-asbesturing DSP, en de FSSB communicatie-interface. Met andere woorden, de overgrote meerderheid van de intelligentie van het besturingssysteem — asinterpolatie, spilbesturing, programmagebruik, machine ladder scanning — wordt op deze enkele kaart uitgevoerd.

De modulaire kaartarchitectuur maakt gerichte vervanging op kaartniveau mogelijk wanneer specifieke sub-systemen falen: als de SRAM-gegevens corrupt zijn, kan de batterij worden vervangen zonder de hoofdprocessor te verstoren; als de asbesturing DSP faalt terwijl andere functies intact blijven, lost reparatie of vervanging op kaartniveau het defect op zonder de complete systeemunit te vervangen.

PMC — De Geïntegreerde PLC van de Machine

FANUC's PMC (Programmable Machine Controller) is functioneel een PLC ingebed in het CNC-systeem, die zijn ladderprogramma parallel uitvoert met de bewegingsbesturingsfuncties van de CNC. De PMC beheert alle niet-bewegingslogica van de machine: deursluitingsignalen, spaandertransportbandbesturing, koelvloeistofpompbeheer, hydraulische logica voor klauwplaat/losse kop, gereedschapwisselaar positioneringscommando's, veiligheidsrelaisbewaking, bedieningspaneel lampbesturing, en moduswisseling tussen handmatige, MDI en automatische bediening.

In de 0i Mate-TB wordt de PMC-ladder opgeslagen op de hoofd-CPU-kaart en is specifiek voor het ontwerp van de machinebouwer. Wanneer een A02B-0301-B801 systeemunit als reserveonderdeel wordt verkregen, kan deze de originele PMC-ladder en CNC-parameters van de machine bevatten — of deze kan zijn gewist. Voordat een vervangende systeemunit wordt geïnstalleerd, moeten de parameterbackup en PMC-ladderbackup van de machinebouwer worden geladen. Zonder deze kan de machine zijn juiste machinespecifieke logica niet uitvoeren, ongeacht of de CNC-hardware functioneel is.

Legacy Ondersteuning — Onderhoud van 0i-B Machines

De FANUC 0i-B serie werd geproduceerd tot ongeveer het midden van de jaren 2000, toen 0i-C en vervolgens 0i-D het vervingen als de huidige generatie. Machines gebouwd met 0i-B besturingen zijn nu typisch 15-25 jaar oud, wat betekent dat onderhoudsorganisaties een hardwaregeneratie moeten navigeren die FANUC niet meer nieuw produceert. Reservekaarten en systeemunits voor de 0i-B zijn beschikbaar via drie kanalen: FANUC's eigen reserveonderdelenvoorraad (afnemend), gespecialiseerde CNC-componentendealers en opknappers die geteste surplusvoorraad aanhouden, en reparatiediensten die defecte kaarten herstellen tot werkende staat.

De A02B-0301-B801 systeemunit behoort tot de meer wijdverbreide 0i-B componenten vanwege de brede inzet bij veel draaibankfabrikanten in de jaren 2000. De beschikbaarheid neemt echter jaarlijks af, en onderhoudstechnici die verantwoordelijk zijn voor vloten van 0i-Mate-TB machines wordt geadviseerd om ten minste één geteste reserve systeemunit per machinetype aan te houden om langdurige productiestilstand bij een besturingsstoring te voorkomen.

Veelgestelde Vragen

V1: De systeemunit is verkregen als reserveonderdeel. Welke parameters en gegevens moeten worden geladen voordat de machine kan draaien?

Een vervangende systeemunit heeft drie sets gegevens nodig voordat de machine kan werken: CNC-systeemparameters (parameterbackup van de originele machine of documentatie van de machinebouwer, typisch geladen via geheugenkaart of RS-232); PMC-ladderprogramma (de machinespecifieke PLC-logica, gebackupt van de originele besturing of verkregen van de machinebouwer); en werkstukprogramma-offsets en gereedschapsgeometriegegevens (uit de gegevens van de machineoperator). Zonder de juiste PMC-ladder zal de veiligheids- en interlocklogica van de machine niet functioneren. FANUC's 0i Mate-TB inbedrijfstellingshandleiding (B-63835EN) beschrijft de procedure voor het herstellen van parameters.

V2: Welke servo-versterkers zijn compatibel met de FSSB-interface op de A02B-0301-B801?

De 0i Mate-TB systeemunit maakt via FSSB verbinding met FANUC αi-serie (SVM2, SVM3) en βi-serie (SVU) servo-versterkermodules.

Het type versterker moet overeenkomen met de specificaties van de servomotor (motor serie, stroomsterkte, encoder type). Het mengen van αi versterkers met βi motoren of vice versa wordt over het algemeen niet ondersteund.

De elektrische tekening van de machinebouwer specificeert het exacte type versterker en de as-toewijzing.

Bij het vervangen van een servo-versterker in een bestaande 0i Mate-TB machine is het van essentieel belang om het originele versterkermodel te matchen en ervoor te zorgen dat het FSSB node-adres correct is ingesteld.

V3: Kan de 0i Mate-TB A02B-0301-B801 worden geüpgraded naar 0i-C of 0i-D functionaliteit?

Niet direct — de A02B-0301-B801 hardware is generatie-specifiek voor de 0i-B software. Upgraden van 0i-B naar 0i-C of 0i-D vereist het vervangen van de systeemunit en mogelijk de servo-versterkers, het bedieningspaneel en het display met hardware van de huidige generatie.

FANUC's migratiepad voor 0i-B machines omvat een volledige vervanging van het besturingssysteem. Hoewel de PMC-ladder met technische inspanning kan worden aangepast van 0i-B naar 0i-D formaat, vereisen de bewegingsparameters opnieuw afstemming op de nieuwe hardware.

Dit type besturingsupgrade is doorgaans een aanzienlijk kapitaalproject, geen eenvoudige componentwissel.

V4: Wat is de typische oorzaak van een defecte A02B-0301-B801 systeemunit, en is reparatie op kaartniveau mogelijk?

Veelvoorkomende defecten zijn defecte SRAM-batterij (veroorzaakt verlies van parameters en programma's bij stroomcyclus), defecte elektrolytische condensatoren in de voedingsectie (veroorzaakt instabiele spanningen en grillig asgedrag), defecte FSSB-interface IC's (veroorzaakt servo-communicatiefouten), en corrupte opstartfirmware in het Flash-geheugen van de CPU-kaart. Reparatie op kaartniveau door gespecialiseerde FANUC reparatiecentra pakt al deze problemen aan, behalve fysieke PCB-schade.

De A16B-3200-0495 CPU-kaart is de meest gerepareerde sub-assemblage.

FANUC geautoriseerde servicecentra en onafhankelijke gespecialiseerde reparateurs (DNC Electronics, MRO Electric en vergelijkbare bedrijven in verschillende regio's) bieden geteste opgeknapte systeemunits en kaartreparatieservices.

V5: Welke back-upprocedure moet worden uitgevoerd voordat de systeemunit uit een draaiende machine wordt verwijderd?

Voordat u de systeemunit verwijdert, maakt u back-ups van: alle CNC-parameters (backup naar geheugenkaart via het SYSTEM → PARAM → OPRT → (PUNCH) menu, of via RS-232 vanaf de PCMCIA-kaartsleuf); het PMC-ladderprogramma (gebackupt via het PMC-scherm, LADDER → OPRT → SAVE); alle werkstuk-offsets, gereedschapsgeometriegegevens en macrovariabelen (via de OFFSET → OPRT → PUNCH sequentie).

Maak bovendien een notitie van de FSSB versterker toewijzingstabel. Sla deze back-ups op twee aparte locaties op (geheugenkaart en pc). Zonder deze gegevens vereist het herstellen van de machine naar zijn operationele staat na een hardwarewijziging de ondersteuning van de machinebouwer en kan dit dagen in plaats van uren duren.
