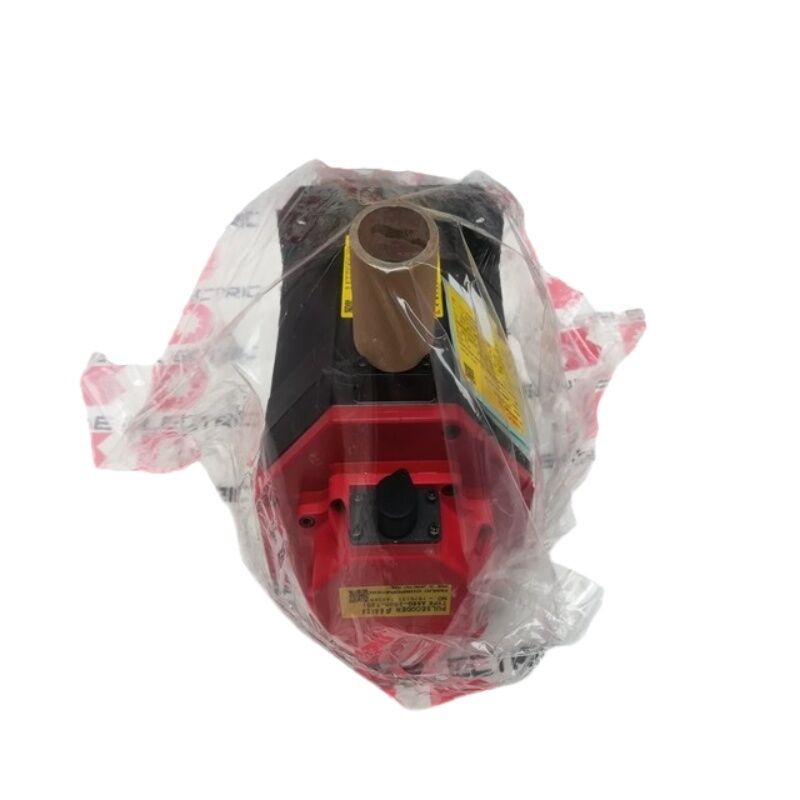

FANUC A06B-0034-B077#7008 | Beta B6/2000 AC-servomotor — 6 Nm / 2000 tpm / spieas / i32b-encoder / #7008

Beta B6/2000 — 6 Nm bij 2000 tpm voor compacte CNC-assen

De A06B-0034-B077#7008 is FANUC's Beta B6/2000 — 6 Nm continu koppel bij een maximumsnelheid van 2000 tpm uit de FANUC Beta-serie. De Beta-serie is FANUC's kostengeoptimaliseerde servomotorlijn, ontworpen voor voedingsassen op compacte CNC-draaibanken, kleine bewerkingscentra en hulpastoepassingen waarbij prestatiemarges van de Alpha-serie niet vereist zijn.

Met 6 Nm en 2000 tpm bevindt de B6/2000 zich aan de bovenkant van het Beta-koppelbereik voor deze snelheidsklasse. Op een kogelomloopspindel met een steek van 10 mm produceert 2000 tpm een ​​verplaatsing van 20 m/min. Voor compacte draaibanken en draaifreesmachines dekt dit het volledige bereik van productieve voedingssnelheden af, zonder dat er een tandwielkast nodig is.

Het achtervoegsel #7008 identificeert een specifieke optieconfiguratie die wordt toegepast op de basismotor B077. De "70"-optie duidt op een oliekeerring op het asuiteinde, die het gebied van de asafdichting beschermt tegen het binnendringen van koelmiddel of snijvloeistof in natte bewerkingsomgevingen. Controleer het volledige onderdeelnummer, inclusief het achtervoegsel van het typeplaatje van de geïnstalleerde motor, voordat u een vervanging bestelt.

Belangrijkste specificaties

As met sleutel en i32b-encoder

De spiebaan (KEY) zorgt voor een positieve mechanische vergrendeling tussen de motor en de koppelingsnaaf via een machinaal bewerkte sleutel in bijpassende sleuven. In tegenstelling tot een wrijvingskoppeling met gladde as, brengt de spieinterface koppel over door afschuiving in de spie - nulslip onder aanhoudende omkerende koppelbelastingen, aanhoudend hoog koppel en trillingen. Voor een 6 Nm-motor in een bèta-astoepassing is de spie-as de juiste keuze als de aandrijfkoppeling is ontworpen voor een spie-boring.

De i32b is een incrementele encoder die snelheids- en positiefeedback met hoge resolutie biedt. Bij elke inschakeling van de machine is een referentie-retourcyclus vereist om het referentiepunt van de aspositie vast te stellen. De i32b-aanduiding onderscheidt deze encoder van de absolute encoders met een hogere resolutie die zijn gemonteerd op motoren uit de Alpha-serie - geschikt voor de prestatievereisten van de Beta-serie.

Veelgestelde vragen

Vraag 1: Wat voegt het achtervoegsel #7008 toe aan de basismotor B077?

De #7008 identificeert een specifieke fabrieksoptie op de basis B077-configuratie. Het onderdeel "70" duidt op een oliekeerring die op het uitgaande aseinde is gemonteerd en die extra bescherming biedt tegen het binnendringen van koelmiddel en snijvloeistof in het motorhuis bij natte bewerkingstoepassingen. De "08" identificeert nog een optie-element dat specifiek is voor dit onderdeelnummer. Bevestig het volledige achtervoegsel van het typeplaatje; een vervangende motor waarbij de oliekeerringoptie ontbreekt, biedt mogelijk geen gelijkwaardige milieubescherming in de oorspronkelijke installatie.

Vraag 2: Kan de A06B-0034-B077#7008 werken zonder dat de koppelingsnaaf met spie opnieuw is geïnstalleerd?

Nee. Zonder een correct geïnstalleerde koppelingsnaaf op de spie-as heeft de motor geen mechanische belastingsaansluiting en is de spiegleuf zichtbaar. Installeer de juiste spiekoppelingsnaaf met het juiste klemkoppel voordat u de voeding inschakelt. Controleer vóór montage of de spiegleuf van de naaf en de sleutelafmetingen overeenkomen.

Vraag 3: Welke versterkers zijn compatibel met de A06B-0034-B077#7008?

FANUC Beta-serie servoversterkers in de huidige klasse, geschikt voor de B6/2000-motor. De i32b-encoder vereist de overeenkomstige Beta incrementele encoderinterface in de versterker. Beta-motoren zijn niet compatibel met versterkers uit de Alpha-serie. Controleer de versterkeraanduiding van de Beta-serie voordat u gaat koppelen.

Vraag 4: De as toont homing-gerelateerde alarmen bij het inschakelen. Is dit de encoder?

De i32b is incrementeel; referentieretour is vereist bij elke inschakeling. Als de homing zonder fouten verloopt maar het alarm daarna verschijnt, controleer dan de encoderkabel op beschadiging en controleer of de kabelconnector op de versterker goed op zijn plaats zit. Als homing mislukt, controleer dan het referentieschakelaarsignaal en de Z-pulsuitgang van de encoder met een oscilloscoop.

Vraag 5: De geïnstalleerde motor heeft geen #7008-achtervoegsel op het label. Kan A06B-0034-B077#7008 ter vervanging worden gebruikt?

De #7008 voegt de optie voor oliekeerringen toe aan de basis B077-configuratie. Het vervangen van een motor zonder optie door een #7008-eenheid is over het algemeen acceptabel: de oliekeerring biedt bescherming in plaats van de elektrische of mechanische prestaties van de motor te veranderen. Controleer echter of de oliekeerring niet in conflict komt met de askoppeling van de machine aan de motorzijde.
