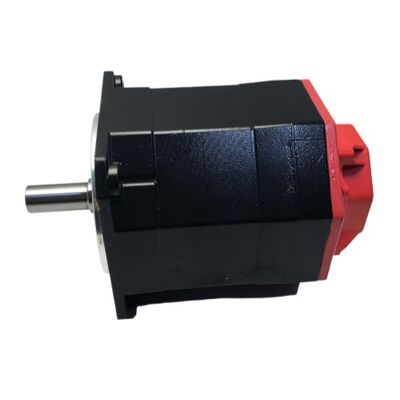

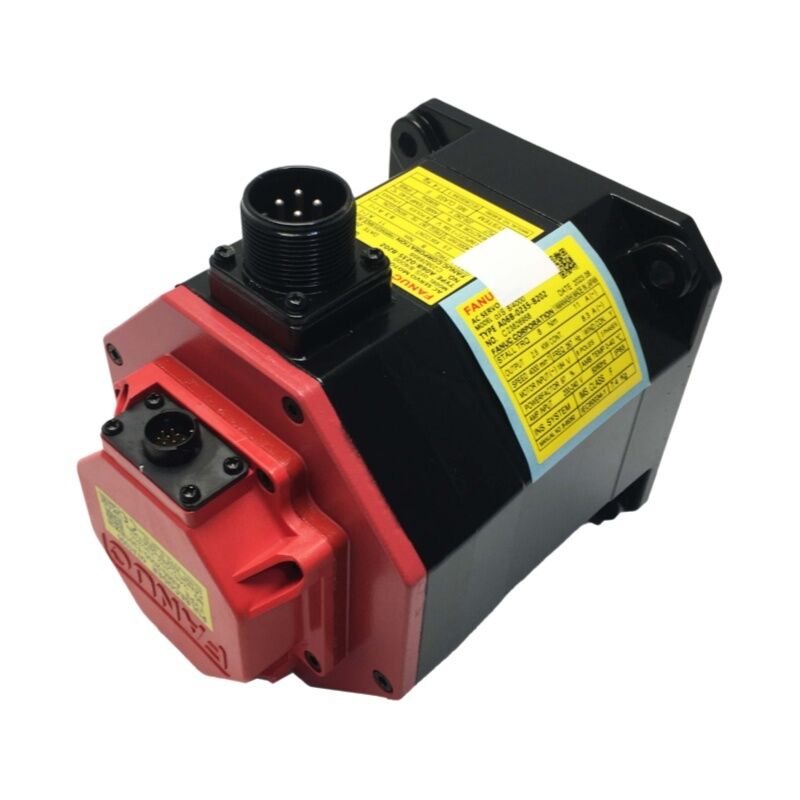

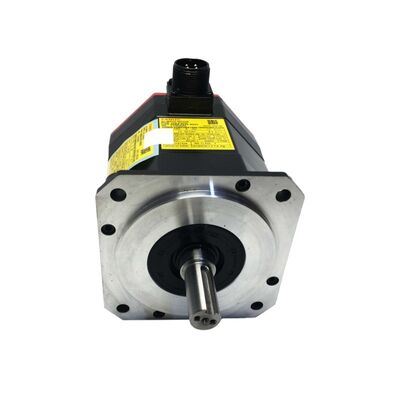

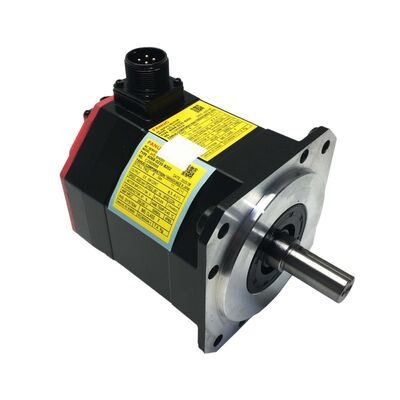

FANUC A06B-0235-B202 AC Servomotor
Alpha iS 8/4000, 2,5kW, IP67 spie met spiebaan
Solide koppel, bewezen in de praktijk
Wanneer CNC-assen betrouwbare prestaties vereisen over duizenden productie-uren, wordt de keuze van de motor cruciaal. De FANUC A06B-0235-B202 AC servomotor uit de Alpha iS 8/4000-serie vertegenwoordigt een van de meest wijdverbreide FANUC servomotoren in kleine tot middelgrote werktuigmachines wereldwijd.
Belangrijkste specificaties zijn onder meer: 2,5 kW nominaal vermogen, 8 Nm aanloopkoppel, 4.000 RPM maximale snelheid, en 11 A aanloopstroom. Deze motor werkt op 3-fase 184V bij 267Hz met een versterkerinvoer van 200-230 VAC. De B202-variant is voorzien van een rechte spie met spiebaan, heeft een IP67-beschermingsgraad (waterbestendig tot 1 meter onderdompeling), en bevat de FANUC Alpha i A16000 pulsencoder (A860-2001-T321) voor hoogresolutie positiefeedback. Er is geen geïntegreerde rem inbegrepen in deze configuratie.
Technische Specificaties
| Parameter |
Waarde |
| Model |
Alpha iS 8/4000 |
| Nominaal vermogen |
2,5 kW |
| Aanloopkoppel |
8 Nm |
| Maximale snelheid |
4.000 RPM |
| Aanloopstroom |
11 A |
| Motorvoltage |
3-fase 184V / 267Hz |
| Versterkerinvoer |
200-230 VAC, 3-fase, 50/60Hz |
| Encoder |
Alpha i A16000 (A860-2001-T321) |
| As type |
Recht met spiebaan |
| Elektromagnetische rem |
Niet inbegrepen |
| Beschermingsgraad |
IP67 |
| Wikkeling |
3-fase Y-verbonden, 8-polig |
| Arbeidsfactor |
97% |
IP67-bescherming - Meer dan alleen een classificatie
De IP67-classificatie van de B202 biedt superieure bescherming in vergelijking met de IP65-classificatie die op andere A06B-0235-varianten wordt aangetroffen. Terwijl IP65 koelmiddelsplinters en gerichte waterstralen aankan, dekt IP67 tijdelijke onderdompeling tot één meter - cruciale bescherming in CNC-omgevingen waar koelmiddelfluïdisatie optreedt en motoren kunnen worden blootgesteld aan vloeistofaccumulatie.
De Alpha i A16000 pulsencoder levert 16.000 pulsen per omwenteling, waardoor de FANUC αi servoversterker de benodigde resolutie krijgt voor precisie-asbesturing in draai-, frees- en bewerkingscentrumtoepassingen. Deze encodergeneratie communiceert native via FSSB (FANUC Serial Servo Bus) met αi versterkers, wat zorgt voor naadloze integratie in FANUC CNC-systemen.
Compatibiliteit met toepassingen
De Alpha iS 8/4000-serie is ontworpen voor kleine tot middelgrote CNC-werktuigmachines - waaronder draaibanken, bewerkingscentra en freesmachines waar de asvermogenvereisten binnen het bereik van 1,5 tot 3 kW vallen en snelle verplaatsingssnelheden betrouwbaar koppel vereisen bij hogere toerentalbereiken.
De spie met spiebaan op de B202-variant zorgt voor een positieve mechanische vergrendeling tussen de as en de koppeling - essentieel bij de koppelniveaus waarop deze motor werkt, waar koppelingen die alleen op wrijving vertrouwen risico lopen op slippen onder omkerende belastingen. Voor toepassingen die een gladde (niet-gespieënte) as vereisen, voldoen de B100- en B200-varianten binnen dezelfde A06B-0235-familie aan die eis.
Veelgestelde Vragen
Wat is het verschil tussen de A06B-0235-B202 en andere B-suffixvarianten zoals B100 of B502?
Alle varianten delen dezelfde Alpha iS 8/4000 motor kern met 2,5 kW, 8 Nm en 4.000 RPM specificaties. De suffixcodes bepalen het as type, de opname van de rem en de encoder. De B202 is voorzien van een spie met rechte spiebaan, geen rem en een A16000 encoder met IP67-bescherming. De B100 heeft een gladde rechte spie, terwijl de B502 IP65-geclassificeerd is. Stem de suffix altijd af op de mechanische en omgevingsvereisten van uw machine.
Voor welke FANUC versterker is deze motor ontworpen?
De A06B-0235-B202 is ontworpen voor FANUC αi-serie servoversterkers die FSSB-communicatie gebruiken. De Alpha i A16000 pulsencoder communiceert native met deze aandrijvingen. Deze motor is niet direct compatibel met oudere FANUC α (niet-i) versterkers of niet-FANUC aandrijvingen zonder extra interfacehardware.
Wat betekent IP67 in praktische termen voor CNC-installaties?
IP67-certificering betekent dat de motor volledig stofdicht is en tijdelijke onderdompeling in water tot 1 meter diepte kan weerstaan. In CNC-omgevingen biedt dit uitgebreide bescherming tegen koelmiddelfluïdisatie en blootstelling aan spatten die verder gaat dan IP65-normen. Merk op dat het as penetratiepunt en de connector aansluitvlakken zijn uitgesloten van de IP67-classificatie, wat een correct kabelbeheer vereist.
Kan de A06B-0235-B202 worden gerepareerd als de encoder defect raakt?
Ja. Encodervervanging op Alpha iS-serie motoren is een standaardreparatie uitgevoerd door FANUC-geautoriseerde servicefaciliteiten en gekwalificeerde externe werkplaatsen. De A16000 pulsencoder kan onafhankelijk worden vervangen. Lagersvervanging en wikkelingsinspectie zijn ook veelvoorkomende serviceprocedures. Een reparatie met volledige belastingsproef biedt doorgaans een grotere kostenefficiëntie dan een nieuwe vervanging voor deze motor klasse.
Is de A06B-0235-B202 nog nieuw verkrijgbaar, of alleen als gereviseerd?
De beschikbaarheid van nieuwe voorraad is afhankelijk van regionale distributiekanalen en de huidige productiestatus van FANUC voor deze motorvariant. Gereviseerde en uitwisselbare eenheden zijn breed verkrijgbaar via CNC-onderdelenmarkten en vertegenwoordigen praktische alternatieven - mits verkopers kunnen bevestigen dat de motor onder belasting is getest op compatibele FANUC-systemen, en niet slechts visueel is geïnspecteerd of op een testbank is aangesloten.
De FANUC A06B-0235-B202 is een OEM-vervangingscomponent. Verifieer de compatibiliteit van de versterker, de asconfiguratie en het type encoder met de documentatie van uw machine voordat u deze installeert.
