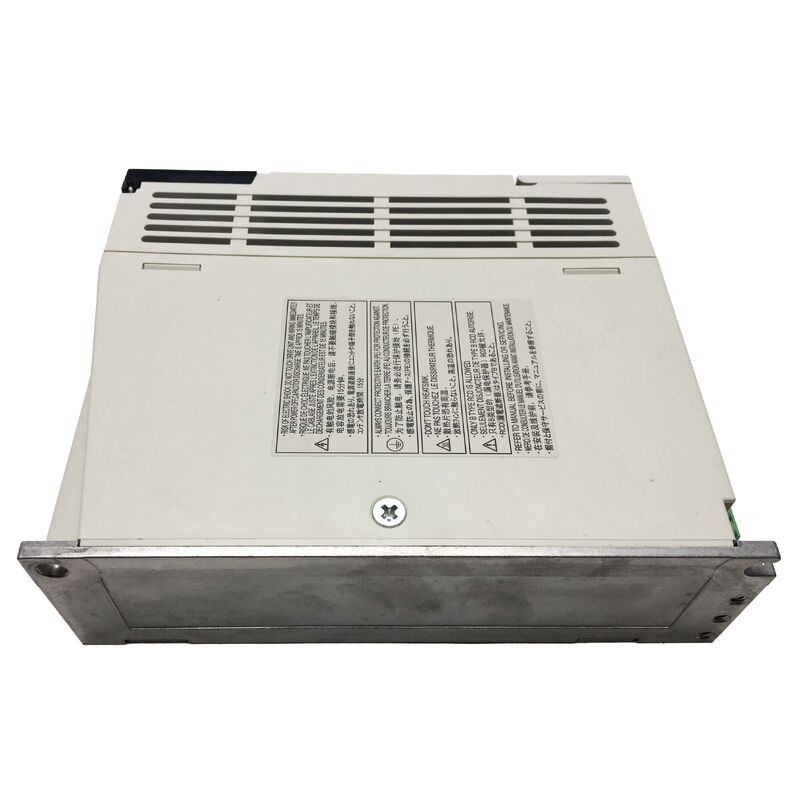

Mitsubishi MR-J2S-10B MELSERVO-J2-Super AC Servo Drive
Nieuwe originele Mitsubishi AC Servo Drive met een vermogen van 100W, met sinusoïdale PWM-besturing en ingebouwde dynamische rem.
Geavanceerde sinusvormige besturingstechnologie
De MELSERVO-J2-Super-serie vertegenwoordigt Mitsubishi's verfijnde servo-platform met praktische verbeteringen, waaronder verbeterde snelheidsfrequentiereactie, schoner PWM-besturing,en superieure betrouwbaarheid voor industriële toepassingen.
Technische specificaties
| Parameter |
Waarde |
| Deelnummer |
MR-J2S-10B |
| Vervaardiging |
Mitsubishi Electric |
| Productlijn |
MELSERVO MR-J2 |
| Reeks |
MELSERVO-J2-Super |
| Gewicht |
1.02 kg (2.25 lbs) |
| Stroomvoorziening |
3-fase 200-230VAC, 50/60Hz |
| Optie voor éénfase |
1-fase 230VAC, 50/60Hz |
| Spanningsschommelingen |
170-253VAC (3-fase) |
| Frequentietolerantie |
± 5% |
| Controlesysteem |
Sinusoïdale PWM / stroomregeling |
| Snelheidsfrequentiereactie |
met een breedte van niet meer dan 50 mm |
| Dynamische rem |
Ingebouwd |
| Structuur |
Zelfkoeling, open (IP00) |
| Werktemperatuur |
0-55°C (geen bevriezing) |
| Bergingstemperatuur |
-20-65°C (geen bevriezing) |
| Werkvochtigheid |
90% RH max. (geen condensatie) |
| Compatibele motoren |
HC-KFS, HC-MFS, HC-SFS, HC-RFS, HC-UFS, HA-LFS |
| Beschermingsfuncties |
Overstroom, overbelasting, codeerfout, onderspanning en meer |
| Voorwaarde |
Nieuw origineel |
Compatibele motorreeks
De MR-J2S-10B ondersteunt meerdere Mitsubishi servomotorreeksen voor veelzijdige machineconfiguraties:
- HC-KFS - lage traagheid, kleine capaciteit
- HC-MFS - Gemiddelde traagheid, klein vermogen
- HC-SFS - Gemiddelde traagheid, gemiddelde capaciteit
- HC-RFS - Gemiddelde traagheid, hoge snelheid
- HC-UFS - Ultra lage traagheid, kleine capaciteit
- HA-LFS - Gemiddelde traagheid, grote capaciteit
Sinusoïdale PWM-controlevoordelen
Sinusoïdale PWM-besturing levert een soepeler koppel door sinusoïdale stroomgolfvormen in motorwikkelingen te genereren, waardoor cogging en koppelgolf bij lage snelheden worden verminderd.
Dit resulteert in een verbeterde oppervlakteafwerking voor werktuigmachines en verminderde trillingen bij asomkeerpunten.
Ingebouwde dynamische remveiligheid
De geïntegreerde dynamische rem wordt geactiveerd tijdens servo-uit- of storingsomstandigheden en zorgt voor een gecontroleerd stoppen zonder externe remapparatuur.Dit elimineert de noodzaak van aanvullende vertragingselementen in toepassingen waar stops van de koers niet aanvaardbaar zijn..
IP00 Installatievereisten voor kasten
Het open ontwerp vereist een installatie in een goed afgesloten en geventileerde bedieningsruimte.Een voldoende ruimte boven en onder de eenheid is essentieel voor het handhaven van de thermische prestaties bij nominale bedrijfstemperaturen.
Vaak gestelde vragen
Welke motoren zijn compatibel met de MR-J2S-10B?
De aandrijving is compatibel met Mitsubishi servomotoren van de HC-KFS-, HC-MFS-, HC-SFS-, HC-RFS-, HC-UFS- en HA-LFS-serie.
Kan de MR-J2S-10B van een eenfasige stroomvoorziening voorzien worden?
Ja, de aandrijving accepteert eenfasige 230VAC, 50/60Hz werking. Merk op dat eenfasige werking een hogere invoerstroom per fase vereist - zorg ervoor dat stroomonderbrekers en bedrading dienovereenkomstig zijn gemeten.
Wat betekent het "B" achtervoegsel in MR-J2S-10B?
De aanduiding "B" geeft de compatibiliteit van het SSCNET-interface (Serial Servo Communication Network) aan, wat vereist dat het wordt gebruikt met Mitsubishi-bewegingscontrollers die deze seriële bus met hoge snelheid ondersteunen.
Heeft de MR-J2S-10B een dynamische remweerstand nodig?
Nee, de dynamische rem is ingebouwd en vereist geen externe weerstand voor standaardtoepassingen.
Welke beschermende functies zijn ingebouwd in de MR-J2S-10B?
De aandrijving bevat een uitgebreide bescherming tegen overstroom, overbelasting, encoderfout, onderspanning, onmiddellijke stroomstoring, overspeed en overmatige positiefout.
De MR-J2S-10B is een nieuw Mitsubishi product.
