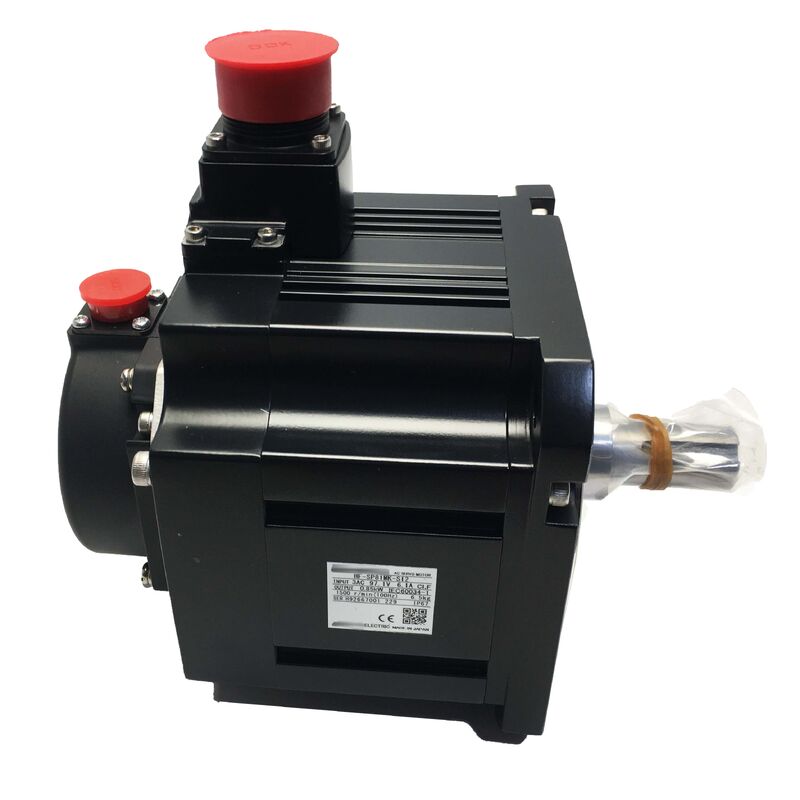

Mitsubishi HF-SP81MK-S12 | MELSERVO-J3 Serie AC Servomotor
850W, spieële as, rem, IP66 - Origineel Nieuw
Productoverzicht
De Mitsubishi HF-SP81MK-S12 is een 850W AC servomotor uit de MELSERVO-J3 serie van Mitsubishi Electric. Deze middelgrote, middelzware servomotor is ontworpen voor veeleisende voedingsassen en positioneringsvereisten in CNC-werktuigmachines en industriële automatiseringsapparatuur.
Deze variant combineert een spieële as, geïntegreerde rem en IP66-omgevingsafdichting - die tegelijkertijd de integriteit van de mechanische koppeling, veilige positiebehoud en bescherming tegen industriële vervuiling aanpakken.
Nominaal 8,12 Nm continu koppel met een nominale snelheid van 1.000 RPM, dit is een motor met laag toerental en hoog koppel, gebouwd om krachtoutput te ondersteunen. Hij werkt op een 200VAC klasse voeding en beschikt over een 18-bits absolute encoder die meer dan 260.000 tellingen per omwenteling levert voor nauwkeurige positionering.
Belangrijkste specificaties
| Parameter |
Waarde |
| Nominaal vermogen |
850 W (0,85 kW) |
| Nominaal koppel |
8,12 Nm |
| Nominale stroom |
4,5 A |
| Voedingsspanning |
200VAC Klasse |
| Nominale snelheid |
1.000 RPM |
| Encoder |
18-Bit Absoluut (ingebouwd) |
| Asconfiguratie |
Spieële rechte as |
| Rem |
Geïntegreerd |
| Ingress Protection |
IP66 |
| Flensmaat |
130 × 130 mm |
| Serie |
MELSERVO-J3 - HF-SP Type |
| Gewicht |
5,44 kg (11,99 lbs) |
| Fabrikantstatus |
Niet meer in productie |
HF-SP Serie - Middelmatige traagheid, hoog koppel
Het HF-SP motortype binnen de MELSERVO-J3 familie is ontworpen voor toepassingen met matige tot hoge gereflecteerde belastingsinertie waarbij continu koppel de voorkeur heeft boven dynamische respons op hoge snelheid.
Bij een nominale snelheid van 1.000 RPM produceert de HF-SP81 een koppel van 8,12 Nm, goed afgestemd op directe kogelomwentelingskoppeling op machines met matige spoedwaarden. Dit genereert aanzienlijke lineaire stuwdruk zonder dat er extra tandwieloverbrengingen nodig zijn.
Voor zware assen, grote werktafels en aandrijvingen die minimale positieafwijking onder belasting vereisen, bieden de koppel-dichtheid en inertie-afstemmingseigenschappen van de HF-SP de asstijfheid die precisiebewerking vereist.
18-Bit Absolute Encoder
Elke HF-SP serie motor is standaard voorzien van een ingebouwde 18-bits absolute encoder - die 262.144 unieke positietellingen per asomwenteling levert zonder dat er homingcycli bij het opstarten nodig zijn.
Dit elimineert niet-productieve tijd die bespaard wordt door homingroutines en voorkomt positioneringsfouten waar incrementele encodersystemen gevoelig voor zijn tijdens problemen met de stroomkwaliteit of onverwachte noodstops.
De hoge resolutie ondersteunt soepele interpolatie bij lage snelheden, wat direct invloed heeft op de oppervlaktekwaliteit bij meerassige contourbewerkingen en de positioneringsnauwkeurigheid bij toepassingen met hoge cycli.
Spieële as ontwerp
De spieële as zorgt voor een positieve mechanische aandrijfverbinding tussen de motoras en de bijpassende koppelnaaf of poelie, waardoor rotatieslip wordt voorkomen onder schokbelastingen, aanhoudende hoge koppelvraag en herhaalde richtingomkeringen.
Voor middelzware CNC voedingsassen met continue bidirectionele positionering en periodieke zware sneden, is de spieële as de juiste specificatie voor betrouwbare koppeloverdracht.
Geïntegreerde rem & IP66 bescherming
De rem werkt volgens fail-safe principes: veer-aangedrukt wanneer spanningsloos, elektrisch ontgrendeld tijdens normale werking. Bij stroomuitval, noodstop of servoalarm treedt de rem automatisch in werking om de aspositie te behouden.
IP66-bescherming betekent dat de motorbehuizing volledig is afgedicht tegen stof en beschermd tegen krachtige waterstralen vanuit elke richting - geschikt voor werktuigmachineomgevingen met actieve koelsystemen en hogedruk reinigingsroutines.
Aandrijfcompatibiliteit - MELSERVO-J3
De HF-SP81MK-S12 is gekoppeld aan de MR-J3 serie servo-versterker van Mitsubishi. De juiste aandrijfkeuze houdt rekening met het 850W vermogen en de 4,5A nominale stroom van de motor - typisch de MR-J3-70B of MR-J3-100B versterkerklasse.
Communicatie-interfaces omvatten SSCNET III voor snelle glasvezelnetwerkverbinding in meerassige systemen, plus analoge en puls-train commandomodi voor standalone toepassingen.
Veelgestelde vragen
Welke servo-aandrijving is compatibel met de HF-SP81MK-S12?
Deze motor is ontworpen voor gebruik met Mitsubishi MR-J3 serie servo-versterkers - specifiek de MR-J3-70B of MR-J3-100B voor de 850W motor klasse. De J3-aandrijving ondersteunt native het HF-SP motortype en de 18-bits absolute encoder interface.
De motor is niet meer in productie - kan deze worden vervangen door een huidig Mitsubishi model?
Ja, maar niet als een directe plug-and-play vervanging. Gelijkwaardige motoren van de huidige generatie kunnen een vergelijkbare koppelklasse hebben, maar verschillen in flensafmetingen, asgrootte, connectorpinnen en aandrijfcompatibiliteit. Het verkrijgen van een gereviseerde HF-SP81MK-S12 brengt doorgaans minder risico en downtime met zich mee dan een vervanging tussen generaties.
Wat betekent IP66-bescherming voor deze motor in een bewerkingsomgeving?
IP66 betekent dat de motor volledig stofdicht is en beschermd tegen hogedruk waterstralen vanuit elke richting. Dit omvat directe koelmiddelspray, reiniging met water onder hoge druk en langdurige blootstelling aan vloeistoffen in snijzones zonder binnendringen in de motorbehuizing.
Waarom heeft deze motor een nominale snelheid van slechts 1.000 RPM?
Het HF-SP type is een middelzware, hoogkoppel motor geoptimaliseerd voor aanhoudende krachtoutput bij gematigde snelheden. Een nominale snelheid van 1.000 RPM is geschikt voor direct gekoppelde kogelomwentelingsaandrijvingen waarbij de eisen voor snelle verplaatsing en snijsnelheden binnen dit rotatiebereik worden gehaald.
Welke inspectiestappen zijn het belangrijkst voor een gebruikte HF-SP81MK-S12?
Test eerst de rem - pas de voedingsspanning toe en laat deze los terwijl u positieve asblokkering en schone ontgrendeling bevestigt. Meet de driefasige wikkelingsweerstand op balans en isolatieweerstand naar aarde. Inspecteer de 18-bits encoderconnector op corrosie of schade, en controleer de lagertoestand door de as handmatig te draaien.
