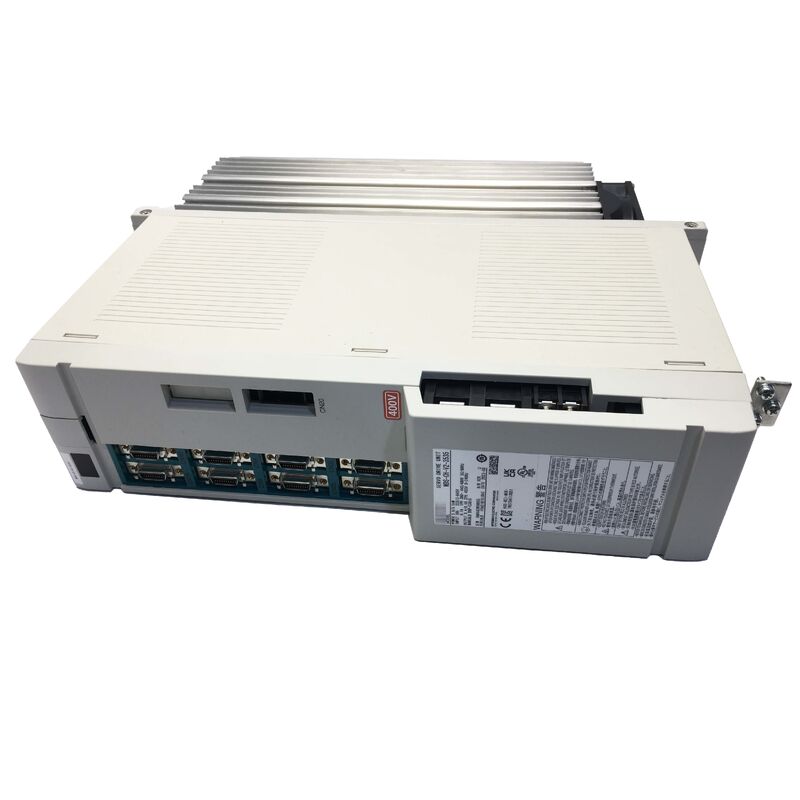

MDS-CH-V2-3535 Mitsubishi nieuwe fabriek afgedichte servoaandrijfeenheid MDSCHV23535

MDS-CH-V2-3535 | Mitsubishi MDS-CH servoaandrijving met twee assen — 3,5 kW + 3,5 kW / 2 assen / 400 V / CNC-werktuigmachine

MDS-CH - Mitsubishi's gecombineerde hybride aandrijfarchitectuur

De MDS-CH-serie is het gecombineerde hybride aandrijfplatform van Mitsubishi Electric: een compacte aandrijfarchitectuur waarbij meerdere servo-askanalen zijn geïntegreerd in een enkele aandrijfeenheid die een gemeenschappelijke voedingsbus deelt. De aanduiding "CH" geeft het gecombineerde hybride ontwerp aan: afzonderlijke servoversterker-PCB's voor elk askanaal binnen één fysieke schijfbehuizing.

De MDS-CH-V2-3535 biedt twee onafhankelijke servo-askanalen – elk met een vermogen van 3,5 kW – in één enkele eenheid. De "V2" duidt dit aan als de servoversterker van de tweede generatie binnen de MDS-CH-serie.

Belangrijkste specificaties

MDS-CH in het Mitsubishi CNC-aandrijfsysteem

De MDS-CH-serie kan worden geïntegreerd in de aandrijfsysteemarchitectuur van Mitsubishi:

Voedingsmodule (MDS-CH-CV):Converteert wisselstroom naar de gedeelde DC-bus die alle MDS-CH-servo- en spilaandrijvingen in het systeem van stroom voorziet.

Servoaandrijvingen (MDS-CH-V):Inverterunits die servomotoren aansturen vanaf de gedeelde DC-bus. De MDS-CH-V2-3535 is een tweekanaals servoaandrijving in deze familie.

Spindelaandrijvingen (MDS-CH-SP):Invertereenheden die spilmotoren aansturen. De MDS-CH-SP-300 (hieronder beschreven) is de spilaandrijving in dezelfde systeemfamilie.

De MDS-CH-V2-3535 wordt aangesloten op de Mitsubishi CNC via het SSCNET (Servo System Controller NETwork) – het snelle seriële netwerk van FANUC voor servocommunicatie tussen de CNC en aandrijfversterkers.

Toepassingsscenario's

Vervanging van CNC-bewerkingscentrum met dubbele as:Een Mitsubishi CNC-bewerkingscentrum ontwikkelt servofouten op twee assen die worden bediend door de MDS-CH-V2-3535. Vervanging herstelt de servobesturing met twee assen voor beide getroffen assen.

Inbedrijfstelling van CNC-aandrijfsysteem:Er is een nieuwe Mitsubishi CNC-werktuigmachine geïnstalleerd. De MDS-CH-V2-3535 wordt in gebruik genomen als dubbele servoaandrijving die twee van de askanalen van de machine bedient.

Veelgestelde vragen

V1: Hoe identificeer ik welke assen worden bediend door de MDS-CH-V2-3535 in mijn CNC-systeem?

De astoewijzing voor elke MDS-CH-aandrijving wordt bepaald door de positie van de aandrijving in de SSCNET-communicatieketen en de asadresinstellingen die zijn geconfigureerd in de Mitsubishi CNC-parameters. Controleer de parametertabel van de aandrijvingstoewijzing van de CNC of de elektrische documentatie van de machine om te bepalen welke fysieke assen overeenkomen met de twee kanalen op MDS-CH-V2-3535.

Vraag 2: Kunnen beide kanalen van de MDS-CH-V2-3535 gelijktijdig werken?

Ja. Beide servo-askanalen werken gelijktijdig en onafhankelijk - elk heeft zijn eigen snelheids- en stroomregellussen met de servo-updatesnelheid. De gedeelde DC-bus voedt beide kanalen tegelijkertijd, waardoor gecoördineerde beweging over meerdere assen mogelijk is, op bevel van de CNC-interpolatie.

Vraag 3: Wat gebeurt er als één askanaal uitvalt: blijft het andere kanaal werken?

Dit is afhankelijk van het type fout. Als de fout kanaalspecifiek is (bijvoorbeeld een overstroom van de motor op één as), kan het andere kanaal blijven werken terwijl het defecte kanaal in alarm is. Als de fout de gedeelde voedingsbus of de SSCNET-communicatie treft, worden beide kanalen tegelijkertijd beïnvloed. Het alarmdisplay van de CNC identificeert het defecte kanaal en het fouttype.

V4: Is voor het vervangen van MDS-CH-V2-3535 een back-up van servoparameters nodig?

Servoparameters voor beide askanalen bevinden zich in het parametergeheugen van de Mitsubishi CNC – niet in de aandrijfeenheid. Het vervangen van de aandrijfeenheid heeft geen invloed op opgeslagen CNC-parameters. Na het aanbrengen van de vervanging downloadt de CNC de relevante asparameters naar de nieuwe aandrijfeenheid tijdens de initialisatieprocedure bij het inschakelen.
