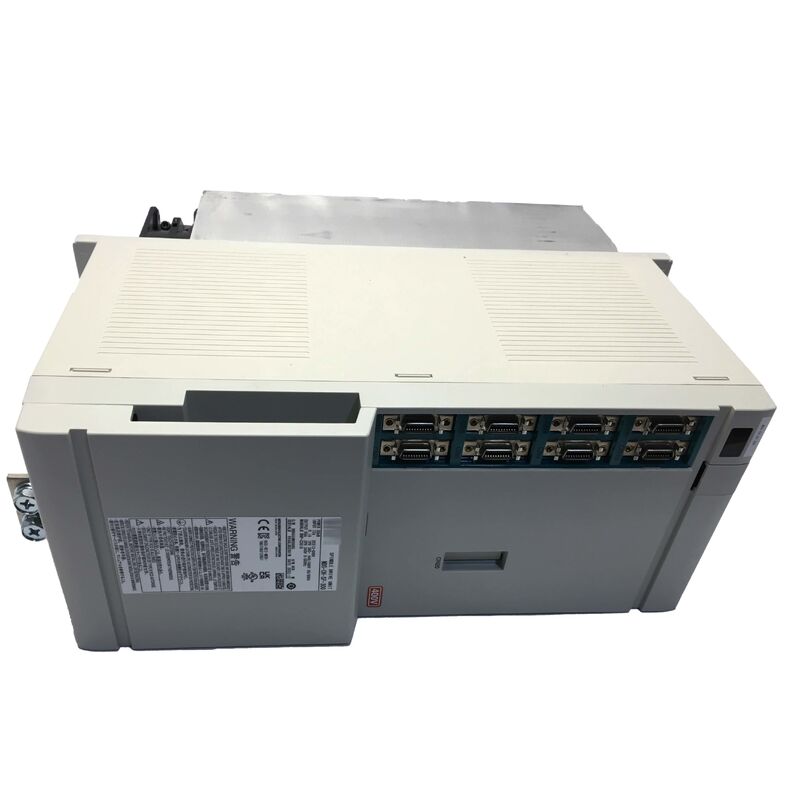

MDS-CH-SP-300 Nieuwe verzegelde Mitsubishi Servo Drive Unit MDSCHSP300
  • MDS-CH-SP-300 Nieuwe verzegelde Mitsubishi Servo Drive Unit MDSCHSP300
  • MDS-CH-SP-300 Nieuwe verzegelde Mitsubishi Servo Drive Unit MDSCHSP300
  • MDS-CH-SP-300 Nieuwe verzegelde Mitsubishi Servo Drive Unit MDSCHSP300
  • MDS-CH-SP-300 Nieuwe verzegelde Mitsubishi Servo Drive Unit MDSCHSP300
MDS-CH-SP-300 Nieuwe verzegelde Mitsubishi Servo Drive Unit MDSCHSP300

MDS-CH-SP-300 Nieuwe verzegelde Mitsubishi Servo Drive Unit MDSCHSP300

Plaats van herkomst JAPAN
Merknaam Mitsubishi
Certificering CE RoHS
Modelnummer MDS-CH-SP-300
Productdetails
Merk:
Mitsubishi
Model:
MDS-CH-SP-300
Producttype:
Spindel aandrijfeenheid
Serie:
MDS-CH-SP
Nominaal vermogen:
30 kW
Ingangsspanning:
400V-klasse
Sollicitatie:
CNC-spindelmotorbesturing
Controlemethode:
PWM-besturing
Garantie:
Eén jaar
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Prijs
USD 4600-4900 / piece
Verpakking Details
originele verpakking
Levertijd
2 dagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union
Levering vermogen
100 stuks per dag
Productbeschrijving
MDS-CH-SP-300 Nieuwe afgedichte Mitsubishi servoaandrijfeenheid MDSCHSP300
MDS-CH-SP-300 | Mitsubishi MDS-CH spindelaandrijfeenheid
30 kW / 200-230 V 3-fasen / CNC-bewerkingsmachine-spindelbesturing
30 kW spindelaandrijving – voor krachtige CNC-spindels
De MDS-CH-SP-300 levert 30 kW spindelaandrijvingsvermogen en bevindt zich daarmee in het topsegment van het MDS-CH-spindelaandrijvingsassortiment. Een spindelvermogen van 30 kW dient:
  • Middelgrote tot grote CNC-bewerkingscentra:Horizontale en verticale bewerkingscentra met krachtige spindels voor zwaar frezen, kotteren en boren in staal, gietijzer en harde legeringen.
  • CNC-slijpmachines:Precisieslijpbewerkingen die hoge spilsnelheden vereisen met een stabiele vermogensafgifte.
  • Multifunctionele draaicentra:Krachtige hoofdspillen op grote CNC-draai- en freesdraaicentra die zware draaisneden kunnen maken bij hoge materiaalafname.
Met een vermogen van 30 kW kan de MDS-CH-SP-300 snijbewerkingen met hoog koppel uitvoeren over een breed spiltoerentalbereik – van zwaar voorbewerken met laag toerental en hoog koppel tot nabewerken met hoge snelheid.
Belangrijkste specificaties
Parameter Waarde
Nominaal vermogen 30 kW
Invoeraanbod 200-230 V AC, 3-fase
Serie MDS-CH
Type Spilaandrijving (SP)
Sollicitatie Spindel voor CNC-bewerkingsmachines
MDS-CH Spindelaandrijving – Functies
De MDS-CH-SP-300 voert alle spilbesturingsfuncties uit die nodig zijn voor een CNC-bewerkingsmachine:
  • Variabele snelheidsregeling:Ontvangt snelheidsopdrachten van de Mitsubishi CNC en regelt de snelheid van de spilmotor nauwkeurig over het geprogrammeerde bereik – van bijna nul tot maximale snelheid.
  • Spindeloriëntatie (C-as):Plaatst de spil in een precieze hoekpositie voor gereedschapswisselingen, en maakt Cs-ascontouren mogelijk waarbij de spilrotatie wordt gecoördineerd met lineaire asbeweging voor complexe bewerkte profielen.
  • Stijve tiksynchronisatie:Synchroniseert de spilrotatie met de Z-asvoeding tijdens starre tapwerkzaamheden – waardoor een nauwkeurige draadspoed wordt gegarandeerd zonder zwevende taphouder.
  • Regeneratief remmen:Tijdens het vertragen retourneert de spilmotor energie naar de gedeelde DC-bus van het MDS-CH-systeem. Deze geregenereerde energie vermindert de netto stroombehoefte van de voedingsmodule en vermindert de warmte die binnen het aandrijfsysteem wordt gedissipeerd.
Toepassingsscenario's
  • Vervanging van de spilaandrijving van het bewerkingscentrum:De spil van een Mitsubishi CNC-bewerkingscentrum ontwikkelt aandrijffouten: de spil haalt de geprogrammeerde snelheden niet of schakelt uit bij een overstroomalarm. Na verificatie van de spilmotor wordt de MDS-CH-SP-300 geïdentificeerd als de aandrijffout. Vervanging herstelt het volledige vermogen van de spilaandrijving van 30 kW.
  • Spiloriëntatiefout:Een CNC-bewerkingsmachine ontwikkelt fouten in de spiloriëntatie: de spil stopt niet in de juiste hoek voor gereedschapswisseling. De MDS-CH-SP-300 wordt geïdentificeerd als de oriëntatiecontrolefout. Vervanging herstelt de betrouwbare werking van het wisselen van gereedschap.
Veelgestelde vragen
V1: Wat is het verschil tussen de MDS-CH-SP-300 en de MDS-CH-V-serie in hetzelfde aandrijfsysteem?
De MDS-CH-SP-300 is een spilaandrijving; hij bestuurt de spilmotor, die snijkracht levert en voornamelijk wordt gebruikt in snelheidsmodus met oriëntatiemogelijkheid. De MDS-CH-V-serie (zoals de MDS-CH-V2-3535) zijn servoaandrijvingen – ze besturen de invoerassen in de positieregelingsmodus met gesloten lus. Beide delen dezelfde MDS-CH DC-bus vanaf de voedingsmodule, maar bedienen fundamenteel verschillende machinefuncties.
Vraag 2: Ondersteunt de MDS-CH-SP-300 de werking van de Cs-as (contourspindel)?
Ja. De MDS-CH-SP-serie ondersteunt Cs-ascontouren – waarbij de spil wordt bestuurd als een volledig geïnterpoleerde roterende as, gecoördineerd met de lineaire assen van de CNC om complexe profielen te bewerken. Hiervoor is een spindel-encoder met hoge resolutie (meestal een Mitsubishi OSA of een gelijkwaardige positiecodeerder) nodig die op de aandrijving is aangesloten en de juiste Cs-assoftware-optie is ingeschakeld in de CNC.
V3: Welke spilalarmen duiden op een fout in de MDS-CH-SP-300?
De Mitsubishi CNC geeft spilalarmcodes weer die de foutcategorie identificeren. Alarmen op besturingsniveau (communicatiefouten, parameterfouten) wijzen naar het stuurcircuit van de omvormer. Alarmen in de eindtrap (overstroom, overspanning, IGBT-fout) wijzen op de vermogenselektronica van de omvormer. Het eigen diagnosedisplay van de drive (indien aanwezig) toont aanvullende details. Isoleer de spilmotor en de encoder voordat u de aandrijfeenheid afkeurt.
V4: Moet voor het vervangen van MDS-CH-SP-300 de spilparameter opnieuw worden ingevoerd?
Spilparameters bevinden zich in het parametergeheugen van de Mitsubishi CNC – niet in de aandrijfeenheid. Het vervangen van de aandrijving heeft geen invloed op de opgeslagen CNC-spilparameters. Na het aanbrengen van de vervanging downloadt de CNC de spilparameters opnieuw tijdens de initialisatie van het inschakelen. Controleer de juiste respons op het spiltoerental en de nauwkeurigheid van de oriëntatie voordat u terugkeert naar de productie.
MDS-CH-SP-300 Mitsubishi Spindle Drive Unit
