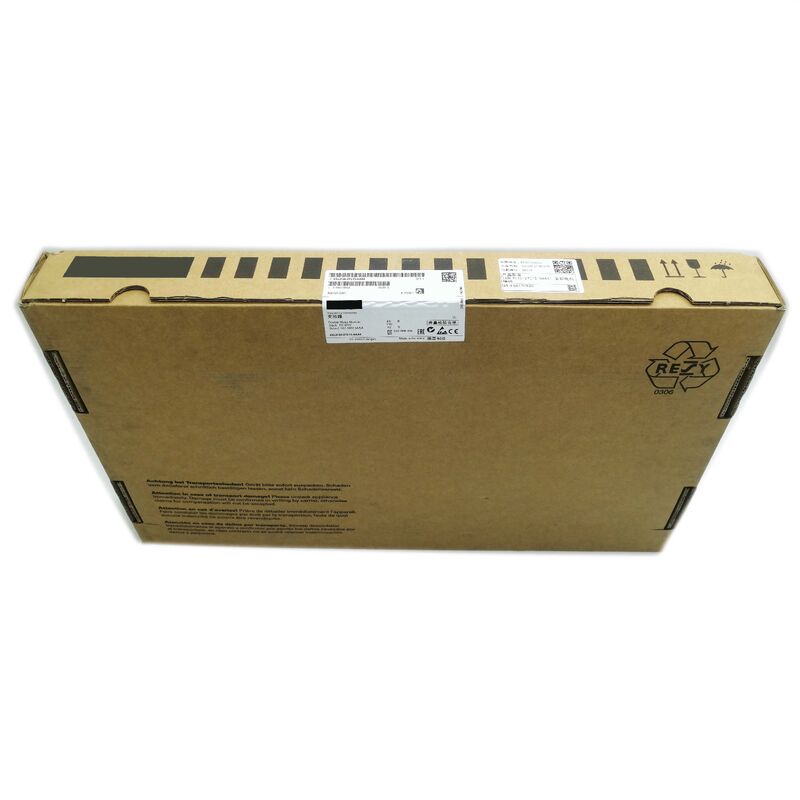

Siemens 6SL3120-2TE15-0AA4 SINAMICS S120 Dubbele motormodule
Boekformaat 2 * 5A 600 VDC Input 400V 3AC Output Drive-CLiQ uitgebreide veiligheid geïntegreerd IP20
Twee assen, één compacte woning
De Siemens 6SL3120-2TE15-0AA4 is een SINAMICS S120 boekgrote dubbele motormodule met een nominale uitgang van 2 * 5A, die twee onafhankelijke assen uit één compacte behuizing bedient.Het is gebaseerd op de gedeelde DC-verbinding die wordt onderhouden door de upstream-lijnmodule, communiceert met de besturingseenheid via Drive-CLiQ en bevat standaard volledige Extended Safety Integrated-mogelijkheden op beide kanalen.
Technische specificaties
| Deelnummer |
6SL3120-2TE15-0AA4 |
| Reeks |
SINAMICS S120 |
| Modultype |
Doppelmotormodule (2-assige omvormer) |
| Frame-indeling |
Boekgrootte |
| DC-link-invoerspanning |
600 VDC |
| Uitgangsspanning |
400 V, driefasige wisselstroom |
| Nominale uitgangsstroom (elke as) |
5 A |
| Basisbelastingstroom (elke as) |
4.3 A |
| DC-linkstroom |
6 A |
| Uitgangsfrequentiebereik |
0 tot 650 Hz |
| Overbelastingscapaciteit |
150% voor 60s / 200% voor 3s |
| Koelmethode |
Interne luchtkoeling |
| Communicatie-interface |
Drive-CLiQ |
| Veiligheidsfuncties |
Uitgebreide veiligheid geïntegreerd (STO, SS1, SLS, SBC) |
| Beschermingscategorie |
IP20 |
| Werktemperatuur |
0°C tot +40°C (verwarming tot +50°C mogelijk) |
| Motorverbindingen |
2 * insteekconnectoren |
| DC-busverbinding |
2 * geïntegreerde busbars voor gelijkstroomverbindingen |
| 24 V gelijkstroombus |
Geïntegreerde 24 V gelijkstroombusbalk |
| Veilige standstill-invoer |
2 (één per kanaal) |
| Veilig motorrembeheer |
2 (één per kanaal) |
| Land van oorsprong |
Duitsland |
Belangrijkste kenmerken
- Compact ontwerp met twee assen bespaart ruimte en vermindert het aantal onderdelen
- 150%/200% overbelastingscapaciteit voor piekversnelling
- 0 tot 650 Hz uitgangsfrequentie ondersteunt hogesnelheids- en hoogpoolmotoren
- Onafhankelijke veiligheidsfuncties voor elke as (STO, SS1, SLS, SBC)
- Drive-CLiQ-interface voor automatische moduleherkenning en -configuratie
- Interne luchtkoeling maakt geen behoefte aan externe koelsystemen
Vaak gestelde vragen
Wat is het nominale vermogen dat overeenkomt met de 5A-uitgangsstroom per kanaal?
Bij 400 V 3-fasenafvoer en 5 A nominale stroom levert elk kanaal ongeveer 2,7 kW continu uitgangsvermogen, geschikt voor servomotoren en compacte asynchrone motoren in het sub-3 kW-bereik.
Kunnen de twee motorkanalen volledig onafhankelijk van elkaar werken, inclusief onafhankelijke veiligheidsgebeurtenissen?
Elk kanaal heeft zijn eigen veiligheids-invoer en veiligheidsbremsexpuls, waardoor onafhankelijke veiligheids-uitgeschakelde uitschakelingen mogelijk zijn zonder het andere kanaal te beïnvloeden.
Wat is het verschil tussen de 6SL3120-2TE15-0AA4 en de 6SL3120-2TE15-0AD0?
Beide zijn SINAMICS S120 booksize Double Motor Modules met een nominale 2 * 5A. De AA4 is het huidige standaard booksize type,terwijl AD0 het boekgrootte D-type is met een smaller profiel voor nauwgezette kastinstallaties.
Verplicht deze module externe koeling of een koelkanaal?
Nee, de module heeft een volledig interne luchtkoeling met een geïntegreerde ventilator.
Welke varianten van de besturingseenheid zijn compatibel met deze module?
Compatibel met alle SINAMICS S120-compatibele besturingssystemen die motormodules in boekgrootte via Drive-CLiQ ondersteunen, waaronder CU320-2, CU310-2, SIMOTION D en SINUMERIK geïntegreerde CNC-besturingssystemen.
