480V PM240 Sinamics G120 Power Module 6SL3224-0BE33-0UA0

Siemens 6SL3224-0BE33-0UA0 — SINAMICS G120 PM240 Power Module, 30 kW / 480V, Ongefilterd met Remchopper

Overzicht

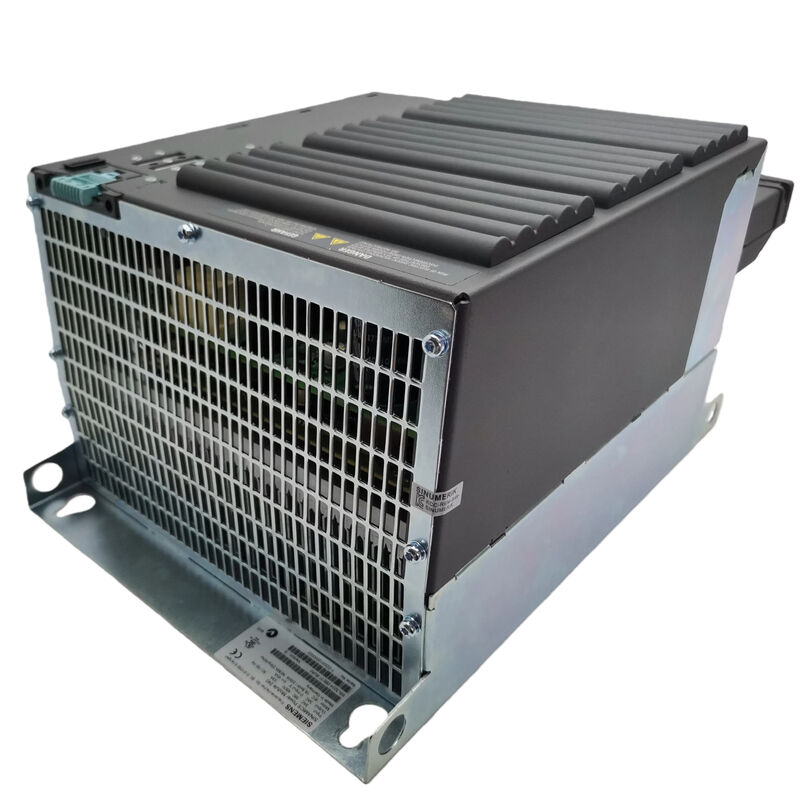

De 6SL3224-0BE33-0UA0 is een 30 kW vermogensmodule uit Siemens' SINAMICS G120 aandrijfserie — een van de meest wijdverbreide platforms voor variabele frequentieaandrijvingen (VFD) in industriële automatisering. Specifiek is dit de PM240 variant: ongefilterd, met een geïntegreerde remchopper, ontworpen voor driefasige AC-toepassingen in het spanningsbereik van 380–480 V.

In de kern is de PM240 de motor van een G120-systeem. Het verzorgt al het vermogensconversiewerk — gelijkrichting van de binnenkomende AC-voeding, beheer van de DC-busspanning en generatie van de variabele frequentie-uitgang die de motorsnelheid en het koppel regelt. De besturingsintelligentie bevindt zich in een aparte Control Unit (CU230/CU240-serie), die via een gestandaardiseerde interface direct op de PM240 wordt geklikt. Deze modulaire aanpak is een van de bepalende sterke punten van de G120: u kunt de aandrijving verwisselen, upgraden of herconfigureren zonder het vermogenstrap aan te raken of de bedrading van het paneel te wijzigen.

Belangrijkste Technische Specificaties

Hoge Overbelasting versus Lage Overbelasting — Welke modus is op u van toepassing?

Dit is een detail dat beginnende G120-gebruikers vaak over het hoofd zien, dus het is de moeite waard om dit duidelijk uit te leggen.

Hoge Overbelasting (HO) modus waardeert de module op 30 kW. Het is de juiste keuze voor belastingen die korte, scherpe koppelpieken vereisen — transportsystemen die onder volle belasting moeten starten, hijstoestellen, extruders of elke toepassing waarbij de motor mogelijk gedurende enkele seconden ver boven zijn nominale steady-state vermogen moet presteren. De aandrijving zal 200% van de nominale stroom gedurende maximaal 3 seconden en 150% gedurende maximaal 57 seconden aanhouden, voordat de thermische begrenzing optreedt.

Lage Overbelasting (LO) modus waardeert dezelfde hardware op 37 kW. Hier zijn de overbelastingsvereisten milder — centrifugaalpompen, ventilatoren en compressoren hebben zelden plotselinge koppelpieken. Door te ontwerpen voor een milder overbelastingsprofiel, staat Siemens dezelfde PM240 toe om een fysiek grotere motor in deze toepassingen te bedienen, waardoor de reeds aanwezige hardware beter wordt benut.

Het onderscheid is belangrijk bij de motorselectie, niet tijdens de installatie. Beide modi draaien op identieke hardware.

Geïntegreerde Remchopper — Waarom het er is

Standaard variabele frequentieaandrijvingen dumpen regeneratieve energie (van vertragende belastingen) terug in de DC-bus. Zonder ergens waar die energie naartoe kan, stijgt de DC-busspanning totdat de aandrijving een foutmelding geeft. De PM240 lost dit op met een ingebouwd remchoppercircuit, dat overtollige energie naar een externe remweerstand (apart verkrijgbaar, afgestemd op de toepassing) leidt.

Dit maakt de PM240 zeer geschikt voor toepassingen met:

• Frequente of snelle vertragingscycli
• Belastingen met hoge inertie (grote vliegwielen, centrifuges, wikkel-/afwikkelsystemen)
• Verticale belastingen of hijssystemen waarbij de belasting de motor als generator kan aandrijven

Als uw toepassing in een constante richting draait zonder significante regeneratieve remvereisten, blijft de chopper gewoon inactief — het voegt geen nadeel toe aan de installatie.

Wat de PM240 niet bevat

Let op wat er wordt meegeleverd met de 6SL3224-0BE33-0UA0 voordat u bestelt:

• Geen Control Unit. De PM240 vereist een compatibele CU (zoals de CU240E-2, CU230P-2 of andere uit de G120-serie) om te functioneren. De juiste CU hangt af van uw veldbusprotocol, veiligheidseisen en I/O-behoeften.
• Geen BOP (Basic Operator Panel). Lokale parameterinstelling vereist een optionele BOP-2 of verbinding met een inbedrijfstellingsgereedschap zoals STARTER of Startdrive.
• Geen EMC-lijnfilter. De "0UA0"-suffix in het onderdeelnummer geeft een ongefilterde unit aan. Als uw installatie moet voldoen aan EMC Categorie C2 of C3 limieten, moet een extern lijnfilter worden toegevoegd of moet de gefilterde variant (suffix "0AA0") worden gespecificeerd.

Typische Toepassingen

De 6SL3224-0BE33-0UA0 wordt aangetroffen in een breed scala aan proces- en fabrieksautomatiseringsomgevingen:

• Pomp- en ventilatorsystemen (werkend in LO-modus voor maximale motorrating)
• Transportbanden en materiaalbehandeling (gebruikmakend van HO-modus voor belastingafhankelijk starten)
• Compressoren en mixers
• Hulpassen van machinegereedschappen
• Verpakkingsmachines
• HVAC-luchtbehandelingsunits in grotere commerciële of industriële gebouwen

Het vermogensbereik van 30/37 kW dekt motorformaten die zich op de grens bevinden tussen kleinere aandrijvingen met variabele snelheid en grotere, in kasten gemonteerde aandrijfsystemen — waardoor de G120 een praktische keuze is waar paneelruimte en installatieflexibiliteit belangrijk zijn.

Veelgestelde Vragen

V1: Werkt deze vermogensmodule met alle SINAMICS G120 Control Units?

De meeste G120 Control Units uit de CU230P-2 en CU240E-2 families passen direct op de PM240. Niet elke CU-PM combinatie is echter geldig — Siemens publiceert een compatibiliteitsmatrix in de G120 systeemhandleiding (beschikbaar op het Siemens Industry Online Support portaal) die bevestigt welke combinaties zijn goedgekeurd. Als u een aandrijving vervangt die eerder werkte, match dan het CU-onderdeelnummer van de bestaande installatie in plaats van aan te nemen dat elke CU met deze PM240 zal werken.

V2: Wat is het verschil tussen de 6SL3224-0BE33-0UA0 (ongefilterd) en de 6SL3224-0BE33-0AA0 (gefilterd)?

De hardware in beide units is in wezen hetzelfde — dezelfde framegrootte, hetzelfde vermogen, dezelfde remchopper. De gefilterde variant (0AA0) voegt een geïntegreerd Klasse A EMC-lijnfilter toe, waardoor deze fysiek hoger is (635 mm versus 497 mm) en beter geschikt is voor installaties waar geleide elektromagnetische emissies moeten voldoen aan EN 61800-3 Categorie C2 vereisten. De ongefilterde 0UA0 is gespecificeerd waar een extern filter al aanwezig is in het paneel, waar de aandrijving is aangesloten op een industriële voeding die is vrijgesteld van strikte EMC-vereisten, of waar de kleinere voetafdruk een prioriteit is.

V3: Kan deze aandrijving worden gebruikt op een 480 V voeding, zoals gespecificeerd in de producttitel?

Ja. Het nominale ingangsbereik van 380–480 V 3AC (±10%) betekent dat de aandrijving is ontworpen om correct te werken bij elke nominale voedingsspanning tussen 380 V en 480 V. Een 480 V voeding valt binnen dit bereik. De ±10% tolerantie betekent dat de aandrijving tijdelijke spanningen tot ongeveer 528 V zonder fout zal verwerken — nuttig in voedingssystemen waar spanningsregeling onvolmaakt is.

V4: Is de 6SL3224-0BE33-0UA0 nog in productie?

Dit specifieke onderdeelnummer is door sommige distributeurs als stopgezet of overgangsmodel vermeld. Siemens ontwikkelt het G120-platform actief en opvolgende configuraties kunnen bijgewerkte onderdeelnummers dragen die herziene hardwarerevisies weerspiegelen. Voor lopende projecten is het raadzaam om de huidige beschikbaarheid te controleren en na te gaan of een direct vervangend onderdeelnummer van toepassing is. Gereviseerde en uitwisselbare units van gerenommeerde leveranciers van industriële automatisering blijven een praktische optie voor onderhoudstoepassingen.

V5: Welke remweerstand moet met deze module worden gecombineerd?

De geschikte remweerstand hangt af van het remvermogen dat uw toepassing vereist — met name het piekremvermogen, de inschakelduur van remgebeurtenissen en de totale energie die per cyclus moet worden gedissipeerd. Siemens publiceert richtlijnen voor de dimensionering van weerstanden in de SINAMICS G120 hardware-installatiehandleiding (documentnummer 6SL3097-4AL00-0BP3 of equivalent voor uw firmwareversie). Als startpunt moet de weerstand geschikt zijn voor het piekvermogen van de chopper van de PM240 en thermisch gedimensioneerd zijn voor de herhalingsfrequentie van uw vertragingscycli. Onderdimensionering van de weerstand is een veelvoorkomende inbedrijfstellingsfout die leidt tot voortijdige thermische uitschakeling.

Opmerking: De 6SL3224-0BE33-0UA0 vermogensmodule wordt geleverd zonder Control Unit of bedieningspaneel. Volledige systeemfunctionaliteit vereist een compatibele SINAMICS G120 Control Unit, die apart moet worden besteld. Verifieer altijd de specificaties aan de hand van het Siemens productinformatieblad voorafgaand aan de installatie.
