Interne koeling Simodrive Sinamics Power Module 6SN1123-1AAOO-0BA2 6SN1123-1AA00-0BA2

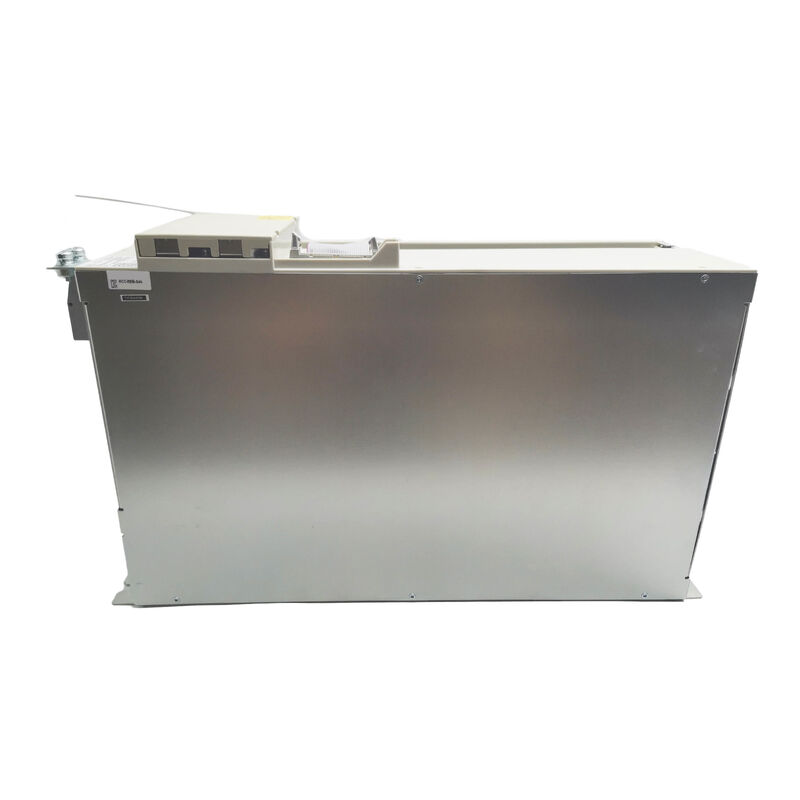

Siemens 6SN1123-1AA00-0BA2 | SIMODRIVE 611 Interne Koelmodule — 400/480V AC / 600V DC Link

Voedingsmodule in de SIMODRIVE 611 Architectuur

De 6SN1123-1AA00-0BA2 is een voedingsmodule uit de SIMODRIVE 611 serie — het aandrijfplatform dat de standaard as-aandrijfsysteem werd voor SINUMERIK-gestuurde werktuigmachines in de automobiel-, luchtvaart-, precisie- en algemene productie-industrie. De voedingsmodule verzorgt de schakeling met hoge stroomsterkte voor de motoruitgang. De aandrijfbesturingskaart — een apart onderdeel dat op de voedingsmodule wordt gemonteerd — bevat de asparameters en verzorgt de communicatie met de SINUMERIK-controller.

Beide moeten aanwezig en functioneel zijn om de as te laten werken. Wanneer een voedingsmodule uitvalt terwijl de aandrijfbesturingskaart intact is, wordt de besturingskaart overgezet naar de vervangende voedingsmodule — aandrijfparameters worden opgeslagen in de controller of op de besturingskaart, niet in de voedingsmodule zelf. Een parameterdownload vanuit de NCU of een aandrijfconfiguratietool na installatie herstelt de asinstellingen.

Belangrijkste Specificaties

Interne Koeling — De Juiste Specificatie voor Standaard Behuizingen

De 0BA2-achtervoegsel identificeert de interne koelvariant. Deze module beheert de warmteafvoer met behulp van de omgevingsluchtstroom van de kast — geen koellichaam aan de achterkant, geen vloeistofkoelcircuit, geen extra koelinfrastructuur vereist buiten adequate kastventilatie. De interne koelversie is correct voor:

• Standaard gesloten kasten met normale ventilatie waar geen vloeistofkoeling aanwezig is
• Vervanging van een bestaande SIMODRIVE 611 module met interne koeling
• Ruimtebeperkte lay-outs waarbij het toevoegen van externe koelhardware kastaanpassingen zou vereisen

De externe koelvariant voert een koellichaam door de achterwand van de kast om warmte buiten de behuizing te houden. Het vervangen van een interne koelmodule door een externe koelvariant (of vice versa) verandert de installatievereisten van de kast. Stem de koelachtervoegsel af op de oorspronkelijke installatie.

DC Bus Architectuur — Vervanging van één module

SIMODRIVE 611 modules delen een gemeenschappelijke DC-bus binnen een aandrijfgroep. De invoer-/regeneratieve voedingsmodule creëert en onderhoudt de DC-bus; alle voedingsmodules trekken hieruit stroom. Het vervangen van één uitgevallen voedingsmodule herstelt de as zonder aangrenzende aandrijvingen te beïnvloeden — de DC-bus architectuur betekent dat de vervanging mechanisch en elektrisch zelfstandig is binnen de aandrijfgroep.

Voor aanvang van werkzaamheden: Controleer of de DC-bus volledig ontladen is. SIMODRIVE 611 DC-bus condensatoren behouden gevaarlijke spanningen gedurende enkele minuten nadat de netvoeding is verwijderd. De laadindicator LED op de module moet volledig gedoofd zijn voordat u verbindingen aanraakt.

FAQ

V1: Is de 6SN1123-1AA00-0BA2 compatibel met SINUMERIK 840D en 810D?

Ja. SIMODRIVE 611 is ontworpen als het aandrijfsysteem voor SINUMERIK 840D sl, 840D en 810D. Verifieer de as-toewijzing en aandrijfconfiguratieparameters in de NCU voordat u de vervangende module in bedrijf neemt.

V2: Wat is het verschil tussen interne en externe koelversies?

Interne koeling maakt gebruik van de omgevingsluchtstroom van de kast — geen extern koellichaam of speciaal koelcircuit nodig. Externe koeling monteert een koellichaam door de achterwand van de kast, waardoor warmte buiten de behuizing blijft. Gebruik altijd de variant die overeenkomt met de koelconfiguratie van de bestaande installatie. Het achtervoegsel in het bestelnummer identificeert het koeltype.

V3: Kan deze module een defecte unit vervangen zonder het aandrijfsysteem opnieuw te configureren?

In de meeste gevallen ja — mits de vervanging hetzelfde bestelnummer heeft als het origineel. Aandrijfparameters bevinden zich in de controller of de aandrijfbesturingskaart, niet in de voedingsmodule. Na fysieke installatie, download de asparameters vanuit de NCU of het aandrijfgereedschap om de instellingen te herstellen. Verifieer altijd de firmwarecompatibiliteit tussen de aandrijfbesturingskaart en de SINUMERIK controllerversie voordat u in bedrijf neemt.

V4: Bevat de 6SN1123-1AA00-0BA2 de aandrijfbesturingskaart?

Nee. De 6SN1123 is alleen de voedingsmodule. De aandrijfbesturingskaart — die asparameters en SINUMERIK-communicatie bevat — is een apart onderdeel dat op de voedingsmodule wordt gemonteerd. Beide moeten aanwezig zijn om de as te laten werken. Bij het vervangen van een defecte voedingsmodule, breng de originele aandrijfbesturingskaart over naar de vervanging indien deze onbeschadigd is.

V5: Wat moet worden gecontroleerd voordat deze vervangende module wordt geïnstalleerd?

Controleer of de DC-bus volledig ontladen is (laadindicator LED gedoofd). Verifieer of het bestelnummer van de vervanging exact overeenkomt met het origineel, inclusief het koelachtervoegsel (0BA2 = intern). Controleer of de aandrijfbesturingskaart die op de nieuwe module wordt geplaatst correct is geconfigureerd of de originele is die van de defecte unit is overgezet. Voer na installatie een gecontroleerde test uit bij verminderde belasting voordat de as weer volledig in productie wordt genomen.
