Siemens 6SN1123-1AB00-0BA1 — SIMODRIVE 611 Vermogensmodule, 2-assig, 25A, Interne Koeling

Productoverzicht

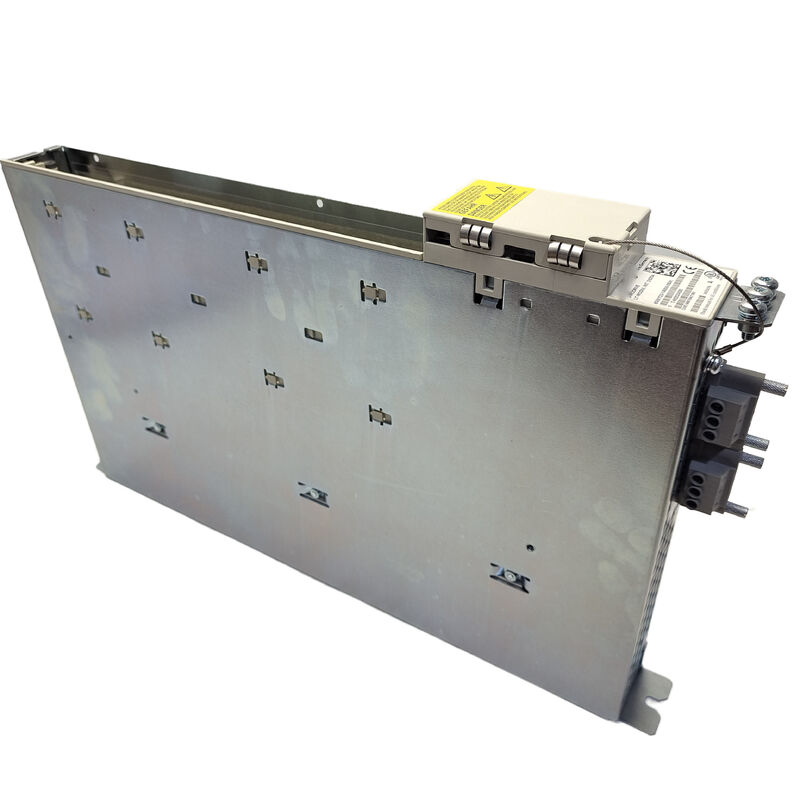

De 6SN1123-1AB00-0BA1 is een dubbelassig vermogensmodule uit Siemens' reeds lang bestaande SIMODRIVE 611 servoaandrijfplatform — een systeem dat al decennia lang CNC-werktuigmachines wereldwijd aandrijft. Met een gecombineerd uitgangsvermogen van 25 A en de mogelijkheid om twee motorassen tegelijkertijd vanuit één module aan te sturen, vertegenwoordigt deze unit het soort technische praktische bruikbaarheid dat de SIMODRIVE 611-serie tot een standaardonderdeel maakte in bewerkingscentra, draaicellen en slijpmachines die SINUMERIK-besturingen gebruiken.

De module verzorgt het hoogvermogen conversiewerk: het neemt DC-busenergie af die wordt geleverd door de SIMODRIVE 611-invoermodule, zet deze om in nauwkeurig geregelde driefasige AC-uitgang, en levert die uitgang aan de aangesloten servo- of spindelmotoren. De intelligentie — stroomlusregeling, snelheidsregeling, positionering — bevindt zich in de regelmodule die ernaast op de aandrijfrail wordt gemonteerd. Samen vormen ze een complete aandrijfas.

Technische Specificaties

Hoe het SIMODRIVE 611 Systeem is Gestructureerd — en Waar Deze Module Past

Om te begrijpen wat deze module doet, is een korte blik op de organisatie van de SIMODRIVE 611-kast nodig.

Een complete SIMODRIVE 611 aandrijfunit begint met een invoeg-/regeneratiemodule, die de binnenkomende driefasige netvoeding gelijkricht en de gedeelde DC-bus handhaaft. Elke vermogensmodule in de kast haalt energie uit die bus. De 6SN1123-1AB00-0BA1 past in deze unit, wordt op de aandrijfrail geplaatst en via het module-interconnectiesysteem op de DC-bus aangesloten — er is geen individuele stroombekabeling tussen de modules vereist.

Direct op deze vermogensmodule gemonteerd is een regelmodule (apart te bestellen), die de encoderfeedback verwerkt en de snelheids- en stroomlussen sluit. De combinatie van vermogensmodule en regelmodule vormt een complete aandrijfas — of in dit geval, twee complete assen binnen één modulebreedte. Dat dubbelassige ontwerp is geen compromis; het is een doelbewuste ruimtebesparende functie die twee assen met lagere stroomsterkte één slot laat delen, waardoor de aandrijfschakelkast compact blijft.

De module communiceert ook met beveiligings- en schakelcomponenten in de kast: netcontactor, commutatieweerstand en lijnfilter. Al deze bevinden zich stroomopwaarts en maken deel uit van het SIMODRIVE 611 systeemontwerp.

Interne Koeling — Wat Dat Praktisch Betekent

De aanduiding "1AB00" in het onderdeelnummer identificeert dit als een variant met interne warmteafvoer, in tegenstelling tot externe koelribben of vloeistofgekoelde configuraties die beschikbaar zijn in het bredere SIMODRIVE 611-assortiment.

Bij interne koeling wordt afvalwarmte afgevoerd naar het interieur van de aandrijfschakelkast in plaats van via een achterste koelrib die buiten de paneelwand is gemonteerd. Dit vereenvoudigt de installatie van de schakelkast — er is geen uitsparing in het achterpaneel nodig — maar het legt een grotere druk op het ventilatiesysteem van de schakelkast. De voeding produceert warmte als bijproduct van normale werking, dus een ventilator of een alternatief koelsysteem is vereist om het hele systeem soepel te laten draaien. Een goed geventileerde schakelkast met geforceerde luchtkoeling is standaardpraktijk. Het bedrijf van de module buiten de nominale omgevingstemperatuur van 45 °C zal thermische beveiliging activeren en uiteindelijk leiden tot aandrijffouten.

Compatibele Motoren en Regelmodules

De 6SN1123-1AB00-0BA1 is ontworpen om een reeks Siemens servo- en spindelmotortypes aan te drijven, waaronder:

• 1FT5 en 1FT6 serie synchrone servomotoren (voedingsapplicaties)
• 1PH serie asynchrone spindelmotoren
• Standaard asynchrone inductiemotoren (wanneer de omvormer is geconfigureerd voor de juiste schakelfrequentie — 4 kHz of 8 kHz voor MA-modus)
• 1PM serie holle spindelmotoren voor directe aandrijftoepassingen
• Niet-Siemens motoren, mits deze voldoen aan de geschiktheidseisen voor sinusvormige modulatie volgens de documentatie van de motorfabrikant

Dit bereik aan motorcompatibiliteit weerspiegelt het gebruik van de module in een breed scala aan werktuigmachineconfiguraties — van precisie slijpen tot zwaar draaien — zolang de vereiste motorstroom binnen de limieten van 9 A (voeding) en 8 A (spindel) per as blijft.

Compatibele voorgaande en opvolgende varianten omvatten de 6SN1123-1AB00-0BA0 (eerdere hardwarerevisie) en de 6SN1123-1AB00-0BA2 (latere revisie), die dezelfde elektrische specificaties delen.

Typische Machine Toepassingen

Dit specifieke vermogensmoduleformaat — 25 A dubbelassig — is een veelvoorkomende keuze voor hulp- en secundaire assen waar de motorstromen gematigd zijn. Typische toepassingen zijn:

• CNC-bewerkingscentra: X-, Y-, Z- of roterende asaandrijvingen op kleinere spindelconfiguraties
• Draaicentra: Turretpositionering en sub-spindelassen
• Slijpmachines: Wielkopvoeding en werkkoppenaandrijvingen
• Boormachines en tandwielslijpmachines met SINUMERIK 840D of 810D besturingen

Het dubbelassige formaat is bijzonder praktisch waar twee assen vergelijkbare stroomvereisten hebben — het halveert het aantal benodigde module-slots in vergelijking met twee enkelassige units.

Inkoopnotities — Status Niet Meer in Productie

De 6SN1123-1AB00-0BA1 heeft de classificatie niet meer in productie van Siemens, wat betekent dat deze niet meer actief wordt geproduceerd. Dit is te verwachten voor het SIMODRIVE 611-platform, dat is vervangen door de SINAMICS S120 aandrijffamilie voor nieuwe machinebouw.

Voor onderhoudstoepassingen blijven SIMODRIVE 611-systemen echter operationeel op een zeer grote geïnstalleerde basis van bestaande CNC-machines — en vervangende modules zijn ruim verkrijgbaar via gespecialiseerde leveranciers van industriële automatiseringsonderdelen, meestal als nieuwe-oude-voorraad of professioneel gereviseerde/uitwisselingsunits. Zoek bij inkoop naar leveranciers die functionele tests uitvoeren op een motor-testbank voorafgaand aan de verkoop, aangezien dit een zinvolle garantie biedt dat het vermogensstadium en de besturingsinterfaces van de module correct functioneren.

Veelgestelde Vragen

V1: Welke regelmodules zijn compatibel met de 6SN1123-1AB00-0BA1?

Deze vermogensmodule accepteert het volledige assortiment SIMODRIVE 611 regelmodules, inclusief de 6SN1118-serie standaard en universele regelkaarten voor zowel voedings- als spindeltoepassingen. De juiste regelmodule is afhankelijk van het motortype (synchroon of asynchroon), het feedbacksysteem (resolver, encoder of direct meetsysteem) en de vereiste besturingsfuncties. De combinatie moet worden geverifieerd aan de hand van de SIMODRIVE 611 systeemhandleiding of de bestaande machineconfiguratie — vermogensmodules en regelmodules zijn niet universeel uitwisselbaar ondanks fysieke compatibiliteit.

V2: Is deze module een directe vervanging voor de 6SN1123-1AB00-0BA0 en 0BA2 varianten?

In de meeste gevallen wel. De BA0-, BA1- en BA2-achtervoegsels geven hardwarerevisies van hetzelfde basisproduct aan. Elektrische specificaties, vormfactor en connectorposities zijn consistent over de revisies heen. Specifieke firmwareversies op de regelmodule kunnen echter in sommige uitzonderlijke gevallen anders interageren met specifieke hardwarerevisies. Bij het vervangen van een defecte unit, noteer de oorspronkelijke revisie en match deze indien mogelijk. Als de exacte revisie niet beschikbaar is, wordt de BA1-variant over het algemeen geaccepteerd als compatibel met systemen die oorspronkelijk met BA0 of BA2 waren uitgerust.

V3: De machine toont een aandrijffout na het installeren van een vervangende module — wat moet er eerst worden gecontroleerd?

Begin met de DC-busspanning. Als de invoermodule niet is bekrachtigd of het gereedsignaal niet aanwezig is, zal de vermogensmodule niet werken, ongeacht de staat ervan. Verifieer vervolgens of de regelmodule correct is geplaatst en of de inschakelsignalen (AS1/AS2 en de puls-inschakeling) actief zijn. Parameterfouten — met name de motorgegevensset als ook een regelmodule is vervangen — zijn een andere veelvoorkomende oorzaak. Controleer ten slotte op resterende foutcodes die in de besturing zijn opgeslagen; sommige SINUMERIK-besturingen bewaren een alarmgeschiedenis die direct naar de foutsequentie wijst.

V4: Wat gebeurt er als de koeling van de schakelkast uitvalt terwijl deze module draait?

De interne thermische beveiliging van de module zal activeren voordat er permanente schade optreedt onder normale foutomstandigheden. De aandrijving geeft een temperatuurwaarschuwing bij een gedefinieerde drempel, gevolgd door een gecontroleerde uitschakeling als de temperatuur blijft stijgen. De bedrijfslimiet is 45 °C omgevingstemperatuur; langdurige werking boven dit niveau vermindert de levensduur van componenten, zelfs zonder onmiddellijke foutmelding. Na een thermische uitschakeling, laat voldoende afkoeltijd toe voordat u opnieuw start — direct weer inschakelen in een nog hete schakelkast is een veelvoorkomende fout die herhaalde fouten veroorzaakt.

V5: Kan deze module worden gerepareerd in plaats van vervangen?

Gespecialiseerde reparatie is een gevestigde optie voor SIMODRIVE 611 modules, met verschillende Europese en Noord-Amerikaanse serviceproviders die geteste uitwisselingsprogramma's aanbieden. Een kwaliteitsreparatie moet de vervanging van condensatoren en andere leeftijdsgevoelige passieve componenten omvatten — niet alleen het defecte onderdeel — samen met een volledige functionele test onder belasting. Deze aanpak kost doorgaans aanzienlijk minder dan een nieuw equivalent of een hoogwaardige gereviseerde unit. Voor machines waar het SIMODRIVE 611-platform nog enkele jaren in gebruik zal blijven, is het hebben van ten minste één geteste reservemodule op voorraad een praktische onderhoudsstrategie gezien de status van niet meer in productie van de productlijn.

De 6SN1123-1AB00-0BA1 wordt geleverd als een vermogensmodule. Een compatibele SIMODRIVE 611 regelmodule is vereist voor volledige aandrijffunctie en moet apart worden besteld. Raadpleeg altijd de Siemens SIMODRIVE 611 systeemhandleiding voor installatie-, parameter- en inbedrijfstellingsprocedures.
