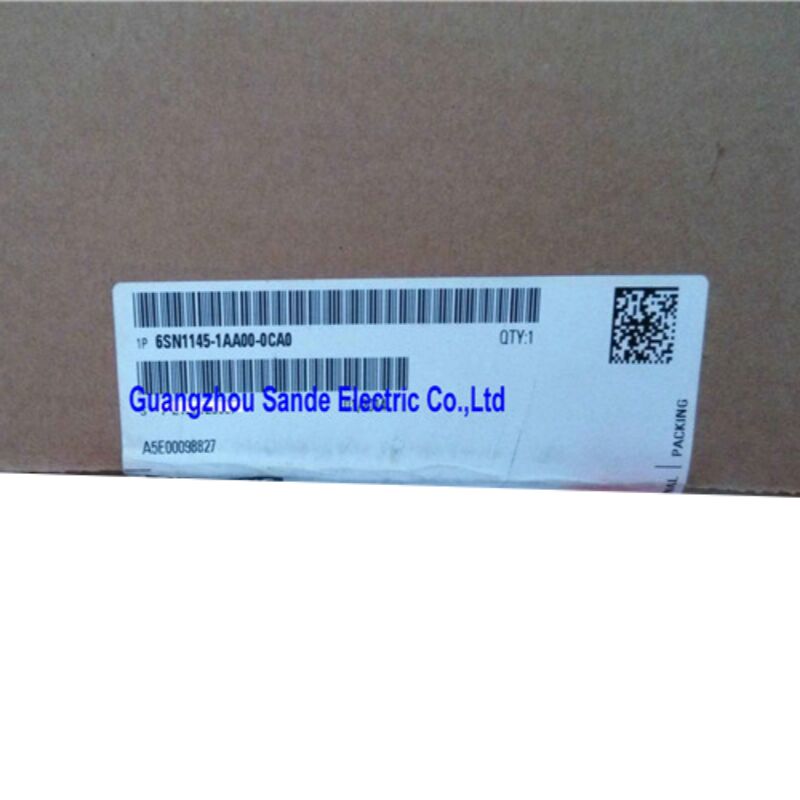

Siemens 6SN1145-1AA00-0CA0 — SIMODRIVE 611 Infeed Module, 28/50 kW, Ongeregeld, Interne Koeling

Wat deze module daadwerkelijk doet

Voordat we ingaan op de specificaties, is het de moeite waard om duidelijk te maken welke rol dit onderdeel speelt — want "infeed module" is een term die verschillende dingen betekent in verschillende aandrijfsystemen.

In de SIMODRIVE 611 architectuur is de infeed module de eerste module in de aandrijfsgroep. Hij zit uiterst links op de kastrail, wordt direct aangesloten op de driefasige netvoeding en doet één cruciale taak: hij gelijkricht de binnenkomende wisselspanning en creëert de gedeelde DC-bus waar elke vermogensmodule in de groep van afneemt. Zonder een correct gedimensioneerde, functionerende infeed module werken geen van de as-aandrijvingen. Dit maakt de6SN1145-1AA00-0CA0de fundering van de gehele SIMODRIVE 611 kast — geen randcomponent, maar de centrale stroombron.

Deze specifieke variant is hetongeregelde (UI) type, nominaal op28 kW continu / 50 kW piek, metinterne warmteafvoeren compatibiliteit met zowel deSIMODRIVE 611A(analoge) alsSIMODRIVE 611D(digitale) aandrijflijnen.

Technische Specificaties

Ongeregelde Infeed — Het Onderscheid Begrijpen

Het SIMODRIVE 611 platform biedt twee soorten infeed modules, en het verschil tussen beide heeft reële gevolgen voor het systeemgedrag.

Ongeregelde infeed (UI)— het type van deze module — produceert een DC-bus spanning die direct evenredig is met de binnenkomende netspanning. Er is geen actieve spanningsregeling. De DC-link bevindt zich op ongeveer 1,35 keer de voedingsspanning, wat bij een 400 V voeding ongeveer 540 V DC oplevert. Als de netspanning fluctueert, fluctueert de DC-bus mee. Wanneer een aangesloten as vertraagt, vloeit regeneratieve energie terug in de DC-bus en verhoogt de busspanning. Als geen enkele andere as die energie op hetzelfde moment kan absorberen, moet een remweerstandmodule worden gebruikt om overspanningsfouten te voorkomen.

Geregelde infeed / regeneratieve (I/R) modules — een andere productfamilie — gebruiken actieve regeling om de DC-bus spanning constant te houden en kunnen regeneratieve remenergie terugleveren aan het net. Ze zijn duurder en vereisen extra lijncomponenten, maar elimineren in veel toepassingen de noodzaak van remweerstanden.

Voor de 6SN1145-1AA00-0CA0 is het ongeregelde ontwerp volledig geschikt waar de aandrijfsgroep motoren aanstuurt die uitrollen, of waar een remmodule de vertragingsenergie afhandelt. Veel productiemachines vallen in deze categorie, en het eenvoudigere circuit van de UI-module is inherent robuuster over tijd.

Systeemconfiguratie — Waar deze Module Thuishoort

De SIMODRIVE 611 aandrijfsgroep wordt gemonteerd op een gemeenschappelijke rail, waarbij modules de DC-bus delen via hun backplane interconnectie. De infeed module moet deuiterst linker positieinnemen in de groep — dit is een strikte vereiste, geen voorkeur. Rechts daarvan komen de NCU-box (indien aanwezig), gevolgd door spindelaandrijfmodules gerangschikt van links naar rechts in aflopende stroomvolgorde, en vervolgens voedingsas modules in dezelfde aflopende volgorde.

De infeed module bevat ook hetnetcontactor circuit. Wanneer de inschakelsignalen zijn voldaan en het systeem klaar is voor bedrijf, sluit de infeed module intern de netcontactor, waardoor de DC-bus wordt verbonden met de gelijkgerichte voeding. Deze gesequenceerde inschakeling is wat de gehele aandrijfsgroep veilig als één eenheid kan worden in- en uitgeschakeld vanuit de CNC-besturing.

Voor een 28/50 kW module moet de totale aangesloten DC-bus belasting — berekend als de som van alle vermogensmodulevereisten rekening houdend met de duty cycle en de coincidente factor — binnen de nominale capaciteit van de module blijven. Overschrijding hiervan resulteert in overstroomfouten op het infeed niveau in plaats van bij individuele vermogensmodules, wat de foutdiagnose verwarrend kan maken als het systeem bij ingebruikname niet correct is gedimensioneerd.

Interne Koeling — Kastvereisten

De "0CA0"-suffix in dit onderdeelnummer identificeert deinterne koelingconfiguratie. Dit betekent dat de koellichaam van de module volledig binnen de kastbehuizing zit en afvalwarmte afgeeft aan het luchtvolume in de kast.

De implicaties voor kastontwerp zijn eenvoudig: de behuizing moet adequaat worden geventileerd om warmteophoping te voorkomen. Bij volle belasting genereert een 50 kW infeed module een aanzienlijke thermische output, en de dimensionering van de kastventilator moet hiermee rekening houden, naast de warmte van aangesloten vermogensmodules, besturingshardware en andere warmtebronnen in de behuizing. Siemens publiceerde thermische ontwerprichtlijnen in de SIMODRIVE 611 Configuratiehandleiding voor precies deze berekening.

De alternatieve koelingsconfiguratie — waarbij het koellichaam door een uitsparing in het achterpaneel steekt — vermindert de thermische belasting binnen de kast, maar vereist een complexere mechanische installatie. De interne koelingsvariant heeft over het algemeen de voorkeur waar kastmodificatie beperkt is of waar de installatieomgeving moeilijke toegang tot het achterpaneel heeft.

Typische Machine Toepassingen

Het 28/50 kW vermogen plaatst de 6SN1145-1AA00-0CA0 in het middensegment van de SIMODRIVE 611 infeed lijn — groot genoeg om meerassige bewerkingscentra met volwaardige spindelaandrijvingen te ondersteunen, compact genoeg zodat de aandrijfsgroep niet buiten beheersbare kastafmetingen groeit. Veelvoorkomende toepassingen zijn:

• CNC bewerkingscentramet één spindelas en drie tot vijf voedingsassen
• Draai- en draaibankenmet servo-turret, losse kop en C-as
• Slijpmachinesdie meerdere gecoördineerde voedingsassen vereisen
• Tandwielsnij- en freestmachinesdie SINUMERIK 840D of 810D besturingen gebruiken
• Boor- en freesmachinesin de luchtvaart- en zware machinebouw

De dubbele compatibiliteit met zowel 611A (analoge) als 611D (digitale) systemen geeft deze module een ongewoon brede voetafdruk over de geïnstalleerde basis van SIMODRIVE-uitgeruste machinegereedschappen.

Inkoopoverwegingen

Dit onderdeel heeft de statusniet meer in productie / reserveonderdeelvan Siemens, consistent met de levenscyclus van de bredere SIMODRIVE 611 platform die het einde van actieve productie heeft bereikt. Siemens heeft nieuwe machineontwerpen overgezet naar het SINAMICS S120 platform, maar de geïnstalleerde basis van SIMODRIVE 611 blijft enorm, en vervangende modules worden nog steeds actief verhandeld via gespecialiseerde leveranciers van industriële automatisering.

Bij het inkopen van de 6SN1145-1AA00-0CA0 is het belangrijkste onderscheid te maken tussen:

• Nieuw-oud-stock (NOS): Originele Siemens-eenheden in verzegelde verpakking, die doorgaans een aanzienlijke prijsopslag hebben, maar volledige zekerheid bieden over de leeftijd en staat van het component
• Gerenoveerde / uitwisselingsunits: Professioneel geteste en gereviseerde modules, geschikt voor de meeste onderhoudstoepassingen wanneer ingekocht van gerenommeerde specialisten die testen op live aandrijf-testbanken
• Ongeteste gebruikte stock: Brengt een aanzienlijk risico met zich mee voor een module van dit kritieke belang — de storing van de infeed module legt de gehele aandrijfsgroep stil, dus de kosten van een tweede storing tijdens productiestilstand kunnen de besparing op een goedkopere unit ver overtreffen

Veelgestelde Vragen

V1: Wat is het verschil tussen de 28 kW en 50 kW ratings op deze module?

De 6SN1145-1AA00-0CA0 heeft een dubbele vermogensrating omdat de infeed module twee verschillende belastingsprofielen moet ondersteunen. Het28 kW cijferis de continue vermogensrating — de aanhoudende belasting die de module onbeperkt kan hanteren onder normale bedrijfsomstandigheden. Het50 kW cijferis de piekcapaciteit, beschikbaar voor korte perioden wanneer de aangesloten assen tegelijkertijd onder zware belasting accelereren. Bij het dimensioneren van een infeed module voor een nieuwe aandrijfsgroep moet de berekening bevestigen dat zowel de piekbehoefte als het continue gemiddelde binnen deze respectieve limieten blijven gedurende de worst-case duty cycle van de machine.

V2: Werkt deze module met zowel SIMODRIVE 611A (analoge) als 611D (digitale) systemen?

Ja — de "A/D"-aanduiding in de productbeschrijving bevestigt de compatibiliteit met beide generaties. De infeed module zelf is niet gevoelig voor of de aangesloten vermogensmodules analoge of digitale regeling gebruiken; zijn taak is om de DC-bus te leveren, ongeacht. Gemengde 611A en 611D configuraties in dezelfde aandrijfsgroep zijn mogelijk en werden vaak aangetroffen op machines die gedurende hun levensduur gedeeltelijke aandrijfupgrades ondergingen.

V3: De machine slaat uit met een overspanningsfout op de DC-bus tijdens het remmen — zou de infeed module de oorzaak kunnen zijn?

Niet noodzakelijkerwijs de infeed module zelf, maar de systeemconfiguratie eromheen. Met een ongeregelde UI-module heeft regeneratieve remenergie nergens heen te gaan, tenzij eenremweerstandmoduleaanwezig is en correct is gedimensioneerd. Als de remweerstand defect is, ondergedimensioneerd is, of nooit is gemonteerd, is DC-bus overspanning tijdens vertraging het verwachte resultaat. Controleer de status van de remmodule en de conditie van de weerstand voordat u de infeed module verdenkt. Als de infeed module daadwerkelijk defect is, is het meer typische symptoom het onvermogen om de DC-bus bij het inschakelen tot stand te brengen, vaak vergezeld van een specifieke foutcode op het SINUMERIK display.

V4: Welke upstream lijncomponenten zijn vereist met deze infeed module?

Een SIMODRIVE 611 aandrijfsgroep die deze infeed module gebruikt, vereist verschillende upstream componenten om correct en veilig te functioneren. Eenlijnfilteris vereist voor EMC-conformiteit. Eencommutatie-reactor (HF-reactor)moet worden gemonteerd tussen het lijnfilter en de infeed module om de stijgsnelheid van de stroom te beperken en de gelijkrichterbrug te beschermen. De netvoeding moet een geaard TN-systeem zijn; voor IT- of TT-voedingen is een scheidingstransformator met de juiste vectorgroep (Yyn0) vereist. Lijnzekeringen of een stroomonderbreker die is gedimensioneerd voor de maximale ingangsstroom van de infeed module moet ook worden voorzien. Deze vereisten zijn gespecificeerd in de SIMODRIVE 611 Configuratiehandleiding en mogen niet worden weggelaten.

V5: Is deze module uitwisselbaar met andere 6SN1145-1AA00 varianten?

Binnen de 6SN1145-1AA00-0CA serie worden kleine hardware revisie-suffixes (0CA0, 0CA1, 0CA2) over het algemeen als uitwisselbaar beschouwd voor onderhoudsvervangingsdoeleinden — de elektrische ratings en fysieke afmetingen zijn identiek, waarbij de suffix het productierevisieniveau weerspiegelt in plaats van een functioneel verschil. De 6SN1145-1AA00 serie als geheel omvat echter meerdere vermogensratings (10/25 kW, 28/50 kW en hoger), en modules met verschillende vermogensratings zijnnietuitwisselbaar. Het monteren van een infeed module met een lagere rating dan het origineel zal leiden tot overstroomtrips tijdens normaal bedrijf. Bevestig altijd dat de vermogensrating overeenkomt met de originele installatie voordat u een unit vervangt.

De 6SN1145-1AA00-0CA0 is een in de kast gemonteerde module met een IP00 rating. Hij moet worden geïnstalleerd in een geschikt gesloten, geventileerde schakelkast. Een remweerstandmodule is vereist voor toepassingen met aanzienlijke regeneratieve energie van vertragende belastingen. Raadpleeg altijd de Siemens SIMODRIVE 611 Configuratiehandleiding voor de dimensionering van de aandrijfsgroep, de selectie van lijncomponenten en installatievereisten.
