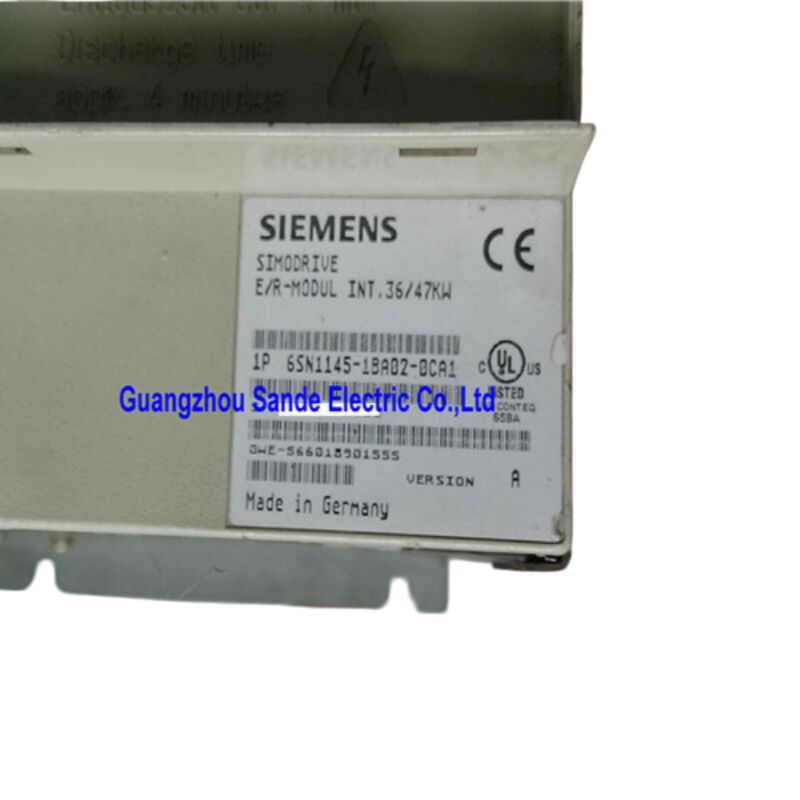

Siemens 6SN1145-1BA02-0CA0 SIMODRIVE 611 Invoer/regeneratieve feedback module, 36/47 kW, gesloten-lusbesturing

Een ander soort energie-module

De meeste voedingsmodules voor servo-aandrijvingssystemen doen één ding: ze nemen stroom van het elektriciteitsnet en voeden deze naar de gelijkstroombus.een vermogen van niet meer dan 50 W;Het gaat om een zeer geavanceerde oplossing.gereguleerde feed/regenerative feedback (I/R) moduleIn het SIMODRIVE 611-platform voert het niet alleen de gelijkstroombus aan, maar beheert het ook actief de busspanning door middel van een gesloten lusregeling, en wanneer de aangesloten assen vertragen,Het herstelt de resulterende kinetische energie en duwt het terug naar het elektriciteitsnet in plaats van het verbranden in een weerstand.

Dat onderscheid is van belang in echte productieomgevingen. Dit betekent een lager energieverbruik gedurende een gehele bewerkingscyclus, een schoner en stabieler DC-bus voor alle aangesloten aandrijvingen,en de verwijdering van remweerstanden uit het ontwerp van de kastVoor meerassige werktuigen met frequente versnellings-/vertraging cycli, bijvoorbeeld een vijfassig bewerkingscentrum midden in het programma.of een hogesnelheidsmaler die tussen de onderdelen circuleert de energieherstelfunctie vertaalt zich in meetbare kostenvermindering van elektriciteit in de loop van de tijd.

Technische specificaties

De I/R-module versus de niet-gereguleerde UI-module

Als u een vervanging specificeert of opties vergelijkt binnen het SIMODRIVE 611-bereik, bespaart dit onderscheid tijd en voorkomt u specificatiefouten.

Deniet-gereguleerde (UI) voedingsmodule¥ zoals de 6SN1145-1AA00-0CA0 ¥ produceert een gelijkstroombusspanning evenredig met de inkomende netspanning.de herstelde energie kan alleen naar een externe remweerstand gaanDe eenvoud van het circuit is een voordeel in termen van kosten en robuustheid, maar het stelt thermische eisen aan de weerstand en verspilt de geregenereerde energie.

DeI/R module(dit product) maakt gebruik van actieve schakeling en gesloten-loop spanningsregulatie om een stabiele gelijkstroombus te handhaven, ongeacht belastingveranderingen of kleine schommelingen in het elektriciteitsnet.wanneer regeneratieve energie op de bus verschijnt van een vertragende as de IGBT-brug van de module kan de stroomstroom omkeren en die energie terugvoeren naar de driefasevoeding. Er is geen remweerstand nodig voor normale vertraging cycli. De kast werkt koeler, energieverspilling wordt geminimaliseerd, en de DC busspanning blijft consistent onder dynamische belastingomstandigheden.

Voor toepassingen met frequent remmen, hoge traagheidsbelastingen of meerdere assen die in verschillende fasen van hun bewegingsprofielen cyclen, is de I/R-module de juiste technische keuze.

Gesloten controle: wat de verordening eigenlijk doet

De beschrijver "gesloten-loopcontrole" in de productbeschrijving verwijst specifiek naar:Regeling van de stroomspanning van gelijkstroomverbindingen- niet aan de motorbesturing, wat in de afzonderlijke asvermogensmodules gebeurt.De 6SN1145-1BA02-0CA0 houdt de DC-busspanning continu in de gaten en past het schakelpatroon aan om deze op de streefwaarde van ongeveer 600 ∼ 625 V DC te houden.

In de praktijk heeft dit gereguleerde gedrag verschillende voordelen voor de aangesloten aandrijvingsgroep:

De busspanning blijft binnen een smalle band, zelfs wanneer meerdere assen tegelijkertijd versnellen, wat anders zou leiden tot een daling van de busspanning.gelijktijdig remmen van meerdere assen veroorzaakt geen spits van de overspanningDe aandrijfmodules van een stabiele gereguleerde bus leveren een voorspelbaarder koppelrespons.met name bij hoge snelheden waarbij de marge tussen motor back-EMF en beschikbare busspanning strak wordtVoor precisie toepassingen ­ cilindrische slijpwerk, versnellingsprofielbewerking, precisieboren ­ heeft deze spanningsstabiliteit een rechtstreeks effect op de consistentie van de servo-respons.

Geïntegreerde hoofdcontactor met breukcontact

Een kenmerk dat de 6SN1145-1BA02-0CA0 onderscheidt van enkele andere varianten in de SIMODRIVE 611-invoerreeks is degeïntegreerde elektriciteitsnetcontactor met NC (normaal gesloten) breukcontact.

Deze ingebouwde contactor fungeert als het belangrijkste schakelelement tussen de driefasevoeding en de voedingsrechtgever.Het SIMODRIVE 611-systeem sluit deze contactor onder gecontroleerde omstandigheden De NC-breukcontact geeft een feedbacksignaal aan het besturingssysteem om de toestand van de contactor te bevestigen.

De integratie van de contactor in de module vereenvoudigt het ontwerp van de kast: er is geen afzonderlijke externe contactor nodig voor de netverbinding.en elimineert nog een potentiële bron van fout in de power-up sequentie.

Interne koeling  Implicaties voor het ontwerp van de kast

Het achtervoegsel "0CA0" in dit onderdeelnummer specificeertinterne warmteafvoer de modules verspreiden hun operationele verliezen in de lucht in de kast in plaats van door een externe verwarming die door het achterpaneel uitsteekt.

Deze configuratie is geschikt voor installaties waar de bedieningskast niet kan worden aangepast voor doorkoeling van het achterpaneel of waar het ontwerp van de machinebehuizing geen toegang tot een externe koelbak toestaat.De afweging is dat de kast voldoende groot en goed geventileerd moet zijnMet een doorvoer van 36 47 kW genereert deze module een significante thermische belasting naast de aangesloten asvermogensmodules.

Het ontwerp van de kast voor intern gekoelde SIMODRIVE 611-groepen vereist doorgaans een ventilatie met gedwongen lucht, berekend op basis van de totale vermogensafvoer van alle geïnstalleerde modules.Onvoldoende ventilatie leidt tot thermische degradatie en eventuele storingen symptomen die verkeerd kunnen worden toegeschreven aan aandrijflijnen als het koelsysteem van de kast niet eerst wordt onderzocht.

Systemplaatsing en configuratie van aandrijvingsgroepen

Binnen een SIMODRIVE 611 aandrijvingsgroep neemt de voedingsmodule altijd de plaats in van dede meest linkse positieaan zijn rechterzijde bevindt zich het NCU-vak (als een SINUMERIK-numerieke bediening wordt gebruikt), gevolgd door spindeldrijfmodules in afnemende volgorde van de stroom,vervolgens voedingsasvermogenmodules die op vergelijkbare wijze zijn ingericht.

De 6SN1145-1BA02-0CA0 wordt via het modulebackplane aangesloten op de gedeelde gelijkstroombus. Er is geen aparte hoogstroombedrading tussen aangrenzende modules vereist.De totale DC-busbelasting van alle aangesloten vermogensmodules mag niet hoger zijn dan het nominale piekvermogen van de voedingsmodule van 47 kW, rekening houdend met de werkcyclus, de samenvallenfactor en de toepassingsspecifieke belasting.Dit kan verwarrend zijn om te diagnosticeren als het systeem niet correct is ingedeeld bij de installatie..

De module vereist een correct opgegevenHF-commuteerreactorenlijnfilterVoor andere nettoeleveringen dan een standaard TN geaard systeem is ook een isolatietransformator met de vectorgroep Yyn0 verplicht.Deze vereisten zijn niet facultatief zij beschermen de rechtlijnerbrug en zorgen voor EMC-naleving.

Typische machinetoepassingen

De 36/47 kW-capaciteit van deze module plaatst hem in het midden- tot bovenste bereik van de SIMODRIVE 611-voedingsfamilie ­ groot genoeg om veeleisende meerassige configuraties te ondersteunen,voldoende compact voor standaard ontwerpen van bedieningskamersHet wordt routinematig aangetroffen in:

• Machines voor het bewerken van machines met een vermogen van meer dan 50 kWmet een vermogen van niet meer dan 50 W
• Bewerkingscentra met vijf assen en met samengestelde bewerkingscentrawaar gelijktijdige beweging op meerdere assen een stabiele DC-bus vereist
• CNC-schleefmachineshet uitvoeren van programma's met een hoog cycluspercentage met frequente vertraging
• Machines voor de vervaardiging van elektrische apparatenmet een vermogen van meer dan 10 W,
• Machines voor het slijpen van tandwielen en profielenmet een nauwkeurige koppelregulatie

De dubbele verenigbaarheid met beideSIMODRIVE 611A(analoge besturing) enSIMODRIVE 611DDeze modules zijn vooral relevant wanneer een machine een gedeeltelijke besturingsopwaardering heeft ondergaan.

Verkooprealiteit voor een niet meer geproduceerde module

Het SIMODRIVE 611-platform is bij Siemens klaar met de productie en gaat over op de SINAMICS S120-familie voor nieuwe installaties.De 6SN1145-1BA02-0CA0 is ingedeeld als niet meer in productie / onderdeel, wat betekent dat nieuwe voorraden niet via standaardkanalen kunnen worden gegarandeerd.

Voor onderhoudstoepassingen bestaan er drie praktische aanbestedingsroutes.Nieuwe eenheden van oude voorraden bieden het hoogste vertrouwen in de conditie van de onderdelen, maar hebben een aanzienlijke prijspremie en de beschikbaarheid kan niet worden gegarandeerd. professioneel gereviseerde of vervangende eenheden van gerenommeerde CNC-specialisten leveranciers. degenen die testen op live-drive-testbanken onder belasting,niet alleen de aansturing van de stroom aanbieden ¥ een kosteneffectief alternatief bieden met een zinvolle kwaliteitsborgingDe reparatie van een kapotte originele eenheid is haalbaar wanneer de schade beperkt is tot identificeerbare onderdeelfouten;kwaliteitsreparatiehuizen zullen condensatoren en andere ouder-gevoelige componenten proactief vervangen, niet alleen de zichtbaar gebrekkige onderdelen.

Gezien de cruciale rol van de voedingsmodule in de hele aandrijvingsgroep is het voor elke machine waarop deze module is geïnstalleerd, een voorzichtige onderhoudspraktijk om een geteste reserve voor voorraad te verkrijgen.

Vaak gestelde vragen

V1: Wat is het functionele verschil tussen de 6SN1145-1BA02-0CA0 en de 6SN1145-1AA00-0CA0 ongereguleerde voedingsmodule?

Het belangrijkste verschil ligt in hoe elke module omgaat met de DC-busspanning en wat er gebeurt met regeneratieve energie.De 6SN1145-1AA00-0CA0 is een niet-gereguleerde (UI) module, die de elektriciteitsvoorziening passief regelt.Het is de norm dat de elektrische spanning van de DC-bus fluctueert naargelang van het elektriciteitsnet en de belasting.gebruikt actieve gesloten-loopregulatie om de gelijkstroombus op een consistent 600 V gelijkstroom te houdenHet systeem is voorzien van een IGBT-omvormer en kan regeneratieve remenergie teruggeven aan het elektriciteitsnet.Voor machines met frequente of krachtige remcycli, is de I/R-module de juiste keuze.

V2: Vervangt de geïntegreerde elektriciteitscontactor in de 6SN1145-1BA02-0CA0 de noodzaak van een externe lijncontactor?

De geïntegreerde elektriciteitscontactor zorgt voor de gecontroleerde schakeling van de driefasige voeding naar de rechtmakerbrug van de module.met inbegrip van zachte ladingsequencering van de DC-buscondensatorenDe NC-breukcontact geeft een statussignaal aan de machinebesturing voor het vergrendelen.Bij gebruik van deze module is het niet nodig een afzonderlijke externe elektriciteitscontactor te monteren voor de SIMODRIVE 611 aandrijvingsgroep- een schakelaar, de HF-commuteerreactor,en een lijnfilter ?? zijn nog steeds apart vereist en moeten correct zijn ingedeeld voor de maximale invoerstroom van de module..

V3: Kan deze module zowel op een 480 V- als op een 400 V-toevoer werken?

Ja. Het inschrijvingsspanningsbereik van 380 ∼ 480 V wisselstroom (± 10%) bestrijkt beide gebruikelijke industriële voedingsnormen. Bij een nominale voeding van 400 V settelt de gelijkstroombus op ongeveer 600 V gelijkstroom;bij een nominale stroomtoevoer van 480 V is de geregelde uitslag ongeveer 625 V gelijkstroom. De ±10% tolerantie past bij typische variaties van de voedingsspanning zonder dat dit de prestaties van de module beïnvloedt.of 575 V-systemen een passend ingedeelde overeenkomstige transformator is vereist, zoals gespecificeerd in de SIMODRIVE 611 configuratie documentatie.

V4: Zijn de hardwarerevisies van CA0, CA1 en CA2 van deze module volledig uitwisselbaar voor vervangingsdoeleinden?

In de overgrote meerderheid van de onderhoudssituaties, ja. De CA0, CA1 en CA2 achtervoegsels geven sequentiële hardware revisie niveaus binnen hetzelfde product.verbindingspositiesBij het vervangen van een mislukte CA0 met een CA1 of CA2 unit zijn meestal geen parameterveranderingen of reconfiguratie vereist.De belangrijkste uitzondering is de firmware compatibiliteit op zeer vroege SIMODRIVE 611A systemenAls de besturingssoftware van de machine actueel is, geldt dit randgeval zelden.

V5: Als de machine tijdens het vertragen door een DC-bus overspanningsfout blijft struikelen, is het mogelijk dat de voedingsmodule defect is?

Mogelijk, maar dit symptoom heeft verschillende mogelijke oorzaken die moeten worden uitgesloten voordat de module wordt veroordeeld.bevestigen dat de regeneratieve terugkoppelingsfunctie van de module op sommige machines correct is ingeschakeld in de systeemconfiguratieEen parameter of hardware-instelling kan de regeneratieve terugkoppelingsmodus uitschakelen, waardoor het systeem terugkeert naar ongereguleerd gedrag.Controleer of de totale belasting van de aangesloten as tijdens het vertragingsevenement de piekregeneratiecapaciteit van de module van 47 kW overschrijdtIn zwaarbeladen systemen kan gelijktijdig remmen van meerdere machtsachsen elke voedingsmodule overweldigen.controleer de nettoevoer op het moment van de storing. Een hoge impedantieaansluiting of een defecte commutatiereactor kan een goede energie-teruggave voorkomen.Als al deze factoren kloppen en de fout blijft bestaan, kan de IGBT-brug of het feedbackcontrolesysteem van de module zijn aangetast en is een professionele test op een aandrijvingstestbank de volgende stap.

De 6SN1145-1BA02-0CA0 is een in een kast gemonteerde industriële voedingsmodule met een IP00-classificatie.Een correct gespecificeerde HF-commuteerreactor en een lijnfilter zijn stroomopwaarts vereistAlle installatie-, ingebruikname- en vervangingswerkzaamheden moeten door gekwalificeerd personeel worden uitgevoerd volgens de toepasselijke procedures voor elektrische veiligheid en de relevante SIMODRIVE 611-systeemdocumentatie.
