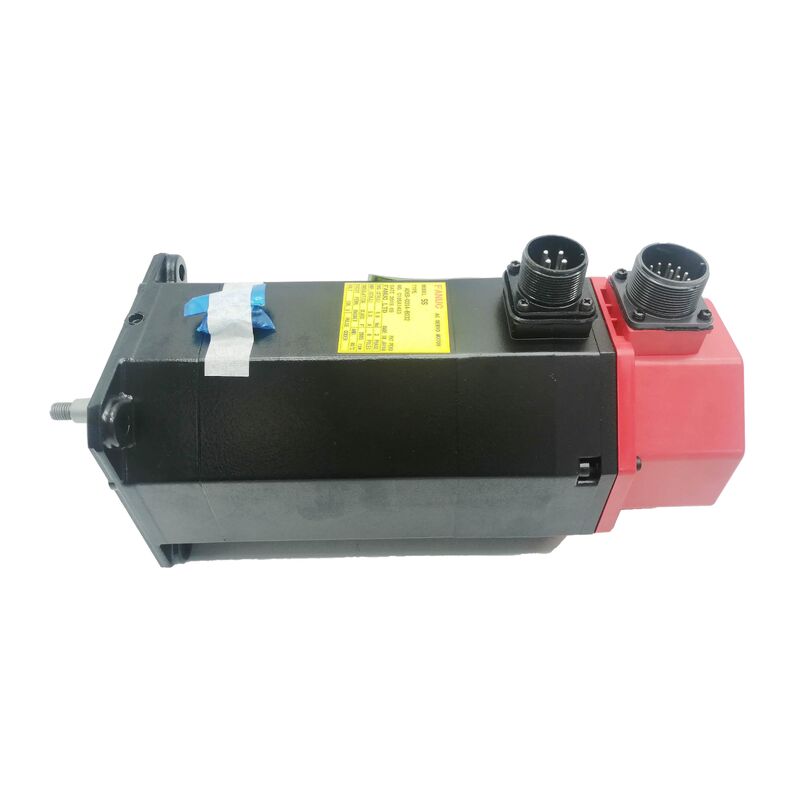

FANUC Kleine Industriële Servomotor Elektronica A06B-0033-B577

FANUC A06B-0033-B577 ∙ Beta-serie AC servomotor ∙ Taper Shaft / i32b Encoder / 3000 rpm / 200V klasse

Deelnummer:A06B-0033-B577

Vervaardiger:FANUC Corporation (Japan)

Productsoort:AC borstelloze servomotor ¢ Beta-serie

Serie:A06B-0033 Beta-familie

De Beta-serie: compacte prestaties tegen lagere kosten

De A06B-0033-B577 is een Beta-serie wisselstroomservomotor van FANUC.absolute encoders ­ de Beta-serie is ontworpen om FANUC-servo-kwaliteit te brengen in toepassingen waar een kosten-geoptimaliseerdeBeta-motoren zijn korter en lichter dan gelijkwaardige Alfa-motoren, wat van belang is in krappe machine-opstellingen waar de installatieruimte beperkt is.

Het achtervoegsel B577 codeert de mechanische en elektrische configuratie van de motor.De 77 cijfers geven de i32b-inkrementele encoder en de IP-beschermingsstandaard aan. De conische schacht zelfcentra in de knoopboor aangetrokken axiaal in positie en vergrendeld met een moer geven nauwkeurige schacht uitlijning en een mechanisch positieve pas zonder afhankelijk van wrijving alleen.

Op FANUC servosystemen vermenigvuldigt de aandrijfelektronica dit basisgetal om een hogere effectieve resolutie voor positiefeedback te berekenen.De i32b is een incrementele encoder: het telt vanaf een referentiepunt van nul bij elke opstart en vereist dat de machine een referentierondloop voltooit voordat de absolute positie wordt vastgesteld.

Installatie- en aandrijvingscompatibiliteit

De A06B-0033-B577 koppelt zich aan de Beta-versterkerfamilie van FANUC: SVU (servoversterker-eenheden) en SVM (servoversterker-modules) uit de serie die compatibel zijn met Beta-motoren.Het specifieke versterkermodel is afhankelijk van het nominale vermogen van de motor en de asgetalconfiguratie van het aandrijfsysteemZorg ervoor dat de nominale stroom van de versterker overeenkomt met de nominale stroom van de motor.

Installatie van de schaal: gebruik de draad aan het einde van de schaal en een moer om de knoop axiaal op de schaal te trekken.Schokbelasting tijdens installatie gaat door de as naar de encoder. Schade aan de encoder door onjuiste knoopverbinding is een van de meest voorkomende oorzaken van vroegtijdige beta-motoronderbreking in gebruik.

Belangrijkste specificaties

Veelgestelde vragen

V1: Wat is het verschil tussen een beta-serie motor (A06B-0033-B577) en een alfa-serie motor?

Beta-motoren zijn kleiner, lichter en goedkoper dan alfa-motoren met een gelijkwaardig vermogen.Beta-motoren zijn de juiste keuze wanneer kosten en grootte belangrijker zijn dan absolute positionering of de hoogste dynamische prestatiesBeide zijn volledig geïntegreerd in het servosysteem van FANUC, maar gebruiken verschillende versterkerfamilies.

V2: De machine vereist absolute positie zonder een homingcyclus. Kan de i32b-encoder dit bieden?

Nee, de i32b is een incrementele encoder ∙ het vereist een referentie-terugcyclus bij opstarten om de positie van de machine vast te stellen.een absolute encoderversie van de Beta-motor (indien beschikbaar voor dit model) of een motor van de Alfa-serie met een absolute pulsecoder is vereist.

Vraag 3: Hoe moet de naald van de conische as worden verwijderd?

Gebruik een trekker die is ontworpen voor conische asnaven. Sla nooit het aspunt of de motorhousing aan.Als de hub niet zal loslaten met een standaard hub trekker, verwarm de knoop gelijkmatig met een warmtepistool (niet een zaklamp) om de boor te verbreden voordat je trekt.

V4: Na vervanging door A06B-0033-B577 wordt de volgende fout weergegeven.

Bevestig de parameters van de servoversterker voor het motortype, de specificatie van de encoder (i32b = 32 ppr) en de instellingen van de elektronische versnellingsverhouding.Een mismatch tussen het aantal encoders in de versterker en de werkelijke encoder produceert een consistente volgende foutControleer ook of de encoderkabel goed afgeschermd en geaard is aan de versterkerkant.

V5: Waar zijn de servomotoren van de Beta-serie afkomstig?

FANUC Beta-motoren zijn verkrijgbaar via de aftermarket van CNC-onderdelen ¥ nieuwe overschotten, geteste gerenoveerde en motorherbouwdiensten.Bevestig het volledige onderdeelnummer inclusief het achtervoegsel (A06B-0033-B577) op het naamplaatje voordat u de levering aanvaardtDe herbouwdiensten omvatten de vervanging van encoders, het vervangen van lagers, nieuwe afdichtingen en het herstellen van schachten.
