Fanuc A06B-6077-H111 ∙ Alpha Power Supply Module PSM-11 ∙ 90mm Housing, 13.2kW, 150A Transistor, CNC & Robot Toepassingen, Twee Heatsink Varianten ∙ Specificatie & Aankoopgids

Overzicht

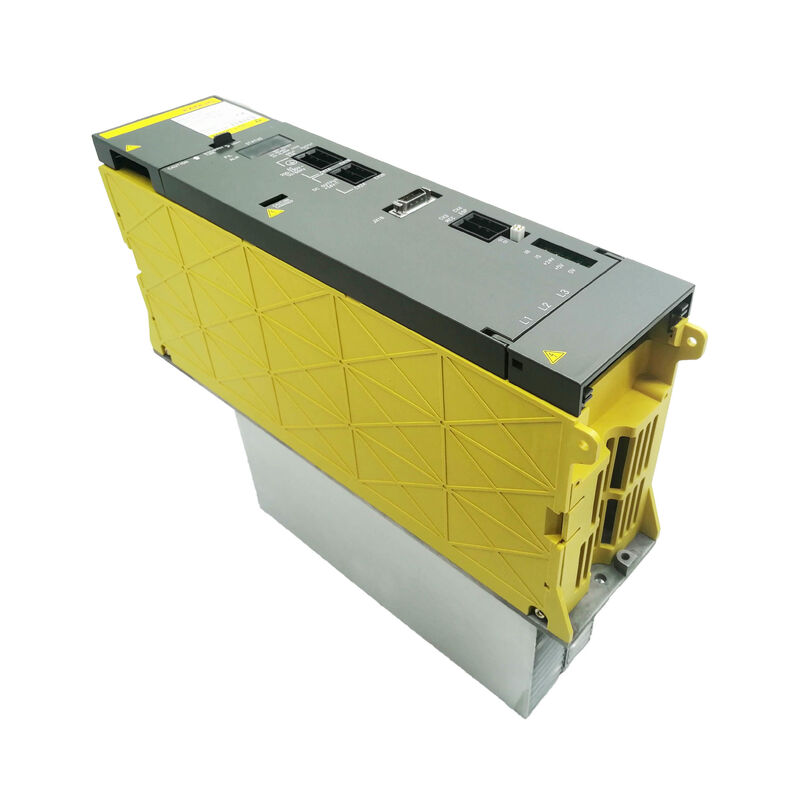

DeFanuc A06B-6077-H111is een 90 mm breed, 13,2 kW alfa-serie voedingsmodule die compacte alfa-aandrijfsystemen in twee verschillende toepassingsdomeinen aandrijft: CNC-machinewerktuigen en Fanuc-industriële robots.

Dat dubbele toepassingsvoetafdruk belangrijk is bij het inkoopproces van vervangende eenheden,omdat een PSM-11 die uit een buiten gebruik gebraakt bewerkingscentrum is verwijderd, een heel andere bedrijfsgeschiedenis heeft verworven dan een PSM-11 die uit een robotinstallatie is verwijderd different thermal cycles, verschillende werkpatronen, verschillende omgevingsomstandigheden.

Inzicht in de specificaties van de module en de variabelen die betrokken zijn bij het veilig verkrijgen van een vervanging is de focus van dit artikel.

De PSM-11 bevat een enkele 150A transistor module intern.

Dit is een praktisch detail dat het onderscheidt van de kleinere PSM-5.5 (A06B-6077-H106) en van de grotere A06B-6087-serie die begint bij PSM-15.

De 150A-transistor biedt de module overgangsstroom met een hoofdruimte van 49A, de transistor werkt veel lager dan zijn piekcapaciteit.die bijdraagt tot een over het algemeen goede levensduur van de module onder normale bedrijfsomstandigheden.

De 13,2 kW continue uitgang is wat de transistor thermisch kan verdragen, niet de elektrische limiet van het schakelapparaat zelf.

Er zijn twee hardware herzieningen.

Revisie Agebruikt bedradingsbord A16B-2202-0461.

Herziening BDe twee herzieningen maken gebruik van dezelfde besturings-PCB (A16B-2202-0420).De twee herzieningen zijn gelijkwaardig in de machine het verschil in herziening weerspiegelt hoofdzakelijk een interne ontwerpwijziging, niet een onderscheid op systeemniveau.

Voor een koper die een vervanging zoekt, werkt een of andere herziening in de machine.De herziening is alleen relevant voor reparatiewerkzaamheden op bordniveau waarbij het juiste vervangingsbord moet worden afgestemd op de specifieke eenheid die wordt gerepareerd..

Een stukje informatie dat veel standaard productlijsten weglaten, maar dat operationeel cruciaal is:De PSM-11 is verkrijgbaar in twee verschillende warmteverwarmingsconfiguraties, en beide zijn fysiek identiek aan de buitenkant, behalve de warmteverwarmingsbevestigingsgeometrie aan de basis van de eenheid..

Als de verkeerde variant wordt besteld, past deze mechanisch niet in de montage van de module in de elektrische kast.

Voordat u een vervangende A06B-6077-H111 bestelt, moet u aangeven welke warmteafvoeringsvariant de oorspronkelijke module gebruikt en bevestigen dat de vervangende variant overeenkomt.

Belangrijkste specificaties

90 mm behuizing Fysieke afmetingen in context

De 90 mm brede behuizing van de PSM-11 is de definitieve fysieke eigenschap wanneer deze in een elektrische kast wordt gemonteerd.

De kleinere PSM-5.5 (A06B-6077-H106) gebruikt een 60mm chassis. De PSM-15 (A06B-6087-H115) gaat tot 90mm, en de PSM-26 en hoger gebruiken 150mm.

De PSM-11, met een breedte van 90 mm, heeft dezelfde slotbreedte als de PSM-15 in kasten die niet specifiek zijn ontworpen voor de smaller 60 mm PSM-5.5.

Dit is van belang voor beslissingen over retrofit en upgrade.

Een machine die oorspronkelijk gebouwd is met een PSM-5.5 heeft een elektrische kast die is ontworpen rond de 60 mm-slot upgrading naar het 90 mm-chassis van de PSM-11 kan mogelijk zijn of niet, afhankelijk van de aangrenzende componenten en beschikbare zijkantruimte.

Omgekeerd kan een machine die is gebouwd voor de PSM-15 de PSM-11 in dezelfde slot accepteren met extra zijkantruimte.

Bij een retrofit met beperkte ruimte in de kast zijn de fysieke afmetingen vaak de beslissende factor tussen de beschikbare PSM-modellen.

De module hoogte en diepte volgen het standaard alpha PSM-formaat, waardoor de PSM-11 kan worden gemonteerd in dezelfde rekstructuren die door andere alfa-serie-modules worden gebruikt.

De externe verwarmingsbak strekt zich verder uit dan de module­carrosserie. De precieze geometrie ervan verschilt tussen de twee hierboven genoemde varianten.

De twee varianten van de koelbak Waarom dit belangrijk is voordat u bestelt

Het bestaan van twee fysiek verschillende warmteafvoeringsconfiguraties op de A06B-6077-H111 is niet op grote schaal gedocumenteerd in standaard productlijsten,maar het is praktisch belangrijk voor iedereen die een vervanging in een machine past.

De verwarmingsbak bevestigt zich aan de basis/achterkant van de module en verbindt zich met de montageconstructie van de elektrische kast.

De twee varianten hebben verschillende montagehoekenpatronen of bevestigingsgeometrieën die niet uitwisselbaar zijn zonder wijziging van de montage van de kast, wat geen geschikte reparatie aanpak is.

Voordat u een bestelling plaatst voor een vervangende A06B-6077-H111, neemt u een foto van de geometrie van de originele module van achter en onder en verstrekt u deze informatie aan de leverancier.De gerenommeerde PSM-11 exchange specialisten kunnen bevestigen welke variant ze leveren..

This step is worth taking even if it adds a day to the process — discovering a dimensional mismatch after the machine has been opened and the original module removed costs far more in downtime than the verification step.

Als de warmteafvoerconfiguratie van de oorspronkelijke module niet kan worden bevestigd (de module is al verwijderd en de informatie is niet beschikbaar),een specialist met een fysieke eenheid ter vergelijking is de meest betrouwbare bron.

PSM-11 versus PSM-5.5: Het kiezen van de juiste krachtklasse

De PSM-11 en de PSM-5.5 (A06B-6077-H106) hebben dezelfde A06B-6077-seriearchitectuur en dezelfde machinegroottecategorie.

De 5,5 aanduiding vertegenwoordigt ongeveer 5,5 kW van de nominale uitgang tegenover de 13,2 kW van de PSM-11.

De keuze tussen deze twee is een berekening van de vermogenskapaciteit.geen functioneel compatibiliteitsvraag beide modules produceren dezelfde 283 325 V gelijkstroombus en zijn compatibel met dezelfde alfa-SVM- en SPM-versterkerfamilies.

De berekening begint met het identificeren van elke SVM- en SPM-module op de gelijkstroombus van de machine en het vinden van het nominale continue uitgangsvermogen.

Deze waarden worden samengevoegd en vervolgens wordt een gelijktijdigheidsfactor toegepast, typisch 0,7 tot 0.8, die de realiteit weerspiegelt dat niet alle assen tegelijkertijd met volle belasting werken tijdens normale snijcycli.

Als het resultaat minder dan ongeveer 5 kW bedraagt, wordt de PSM-5.5 naar behoren ingedeeld.

Als het tussen 5 kW en 12 kW ligt, is de PSM-11 de juiste keuze.

Een tweede overweging naast continu vermogen is de piekbusstroom tijdens gelijktijdige asversnelling.

De 150A-transistor van de PSM-11 zorgt voor de piekstroomreserve voor deze transiënten, maar als de SVM/SPM-combinatie van de machine zeer hoge gelijktijdige piekstromen vereist voor korte duur,De buscondensatorbank van de PSM-11 moet de kloof tussen de continue levering van de transistor en de tijdelijke vraag verwerken..

Dit is zelden een probleem in PSM-11-toepassingen vanwege het ontwerp, maar het is de moeite waard om te berekenen op machines met meerdere assen met hoge traagheid.

Robottoepassingen ∙ Een ander bedrijfsprofiel

De A06B-6077-H111 wordt niet alleen gebruikt in CNC-gereedschapsmachines, maar ook in Fanuc-industriële robotsystemen.De toepassing van robots zorgt voor een duidelijk ander bedrijfsprofiel op de PSM-11 in vergelijking met een CNC-bewerkingscentrum.

De bewegingen van de arm van een robot omvatten een frequente versnelling en vertraging van meerdere gewrichten tegelijkertijd.met de regeneratie-energie van vertragingsknooppunten die wordt teruggestuurd naar de gelijkstroombus en hergebruikt of teruggestuurd naar de wisselstroomtoevoer via de actieve voorkant van de PSM.

De werkcyclus – het deel van de tijd dat het systeem onder belasting werkt – is vaak hoger bij robottoepassingen dan bij CNC-freeswerk.met een vermogen van meer dan 50 kVA,.

Wat dit betekent voor een gebruikte PSM-11 op de aftermarket: a unit that came from a robot installation in a high-cycle automotive welding or material handling line has likely experienced more thermal cycles and more IPM transistor switching events per unit of elapsed time than an equivalent unit from a low-volume CNC lathe.

Beide delen hebben hetzelfde onderdeelnummer, maar hun versleten slijtgeschiedenis verschilt.De vraag aan de leverancier of de module afkomstig is van een CNC-machine of een robottoepassing is een redelijke screeningvraag.

Functioneel presteert de PSM-11 in een robotsysteem identiek aan zijn CNC-machinefunctie ∙ de gelijkstroombusfysica is hetzelfde, de alarmen zijn hetzelfde, de bordconfiguratie is hetzelfde.De toepassingscontext beïnvloedt de levensverwachting, niet installatie of exploitatie.

Ruil, overschot en reparatie

Ruil:Het meest voorkomende aftermarket-servicemodel voor de PSM-11.

Een gebrekkige module wordt naar een specialist gestuurd; een geteste, gegarandeerde vervanging wordt voorafgaand aan of gelijktijdig met de gebrekkige eenheid teruggestuurd.Uitwisselingspools worden onderhouden door specialisten die de binnenkomende defecte eenheden in het zwembad repareren, zodat de cyclus zichzelf onderhoudt zolang er reparatieve kernen beschikbaar zijn.

De vervanging is doorgaans de snelste weg naar een werkende vervanging en de beste waarde wanneer een geteste, gegarandeerde eenheid de prioriteit heeft.

Er zijn standaard garanties van 12 maanden; sommige specialisten bieden langer.

Overschot:Een eenheid die uit een buiten gebruik gebrachte machine is gehaald en met beperkte of geen reparatiewerkzaamheden is verkocht.

Overtollige eenheden kunnen niet getest, alleen getest of schoongemaakt en getest zijn ̇ de beschrijving van de toestand varieert per leverancier.Een overschot is minder duur dan een ruil, maar brengt een hoger risico met zich mee om een eenheid te ontvangen die moet worden gerepareerd voordat deze betrouwbaar zal werken.

Het is handig wanneer het machine-stoptijdvenster niet dringend is en binnenkomende testen intern beschikbaar zijn.

Reparatie:De oorspronkelijke defecte eenheid wordt naar een specialist gestuurd voor diagnose en reparatie op onderdeelniveau.

De reparatiekosten zijn doorgaans lager dan de uitwisseling, maar de levertijd is langer (meestal dagen tot een week of meer).

Herstel is de juiste aanpak wanneer bekend is dat de eenheid een specifieke, herstelbare fout heeft (een kapotte ventilator, een transistormodule met een bekende storing) en de machine de reparatietijd kan betalen.

De PSM-11 is een te repareren module. De 150A transistormodule binnenin is beschikbaar als apart reserveonderdeel en kan worden vervangen.

De ventilator (A90L-0001-0422) is standaard en verkrijgbaar. Geen van beide hoofdboards wordt afzonderlijk verkocht, dus fouten op bordniveau worden doorgestuurd naar uitwisseling of naar een specialist met reparatiemogelijkheden op componentenniveau.

Veelgestelde vragen

V1: Er zijn twee soorten radiatoren Hoe weet ik welke mijn machine heeft voordat ik een vervangende bestel?

De meest betrouwbare aanpak is om de achterkant en onderkant van de originele PSM-11 te fotograferen terwijl deze nog in de machine is, waardoor de geometrie van de verwarmingssink duidelijk wordt weergegeven.E-mail deze foto's naar uw beoogde leverancier en vraag hen om de compatibiliteit te bevestigen met de eenheid die ze beschikbaar hebben.

Als de module al is verwijderd en een fysieke vergelijking niet mogelijk is, kan de originele elektrische schema of de OEM-documentatie van de machine verwijzen naar de specifieke variant.

Als laatste redmiddel kan een PSM-11-specialist met voorraad van beide varianten de identificatie telefonisch begeleiden op basis van de details van de kast.

Vraag 2: De originele PSM-11 van mijn machine is de herziening A (A16B-2202-0461). Kan ik een herziening B-eenheid (A16B-2202-0661) als vervanging installeren zonder enige aanpassing?

Ja, de functionele uitgang van beide versies is identiek, dezelfde DC busspanning, dezelfde stroomtoevoer, hetzelfde alarmgedrag.

De herziening weerspiegelt een interne ontwerpupdate van Fanuc, en geen verschil op systeemniveau dat de compatibiliteit met de aangesloten SVM- en SPM-modules of de CNC-besturing beïnvloedt.Een PSM-11 van herziening B kan een eenheid van herziening A vervangen zonder wijzigingen in parameters of bedrading.

Het onderscheid is alleen relevant wanneer reparatie op bordniveau wordt uitgevoerd en de juiste vervangende bedradingsplaat moet worden gekocht.

V3: De machine gebruikt de PSM-11 om één SVM1-40 (A06B-6079-H103) en één kleine SPM aan te drijven. Is de PSM-11 voldoende groot of is de PSM-5.5 voldoende?

De nominale asstroom van de SVM1-40 komt overeen met ongeveer 5,5 ̊7 kW servomotoropbrengst, afhankelijk van de specifieke aangesloten motor.de gecombineerde belasting is vrijwel zeker hoger dan de PSM-5.5's ~ 5,5 kW bij gelijktijdige werking.

De PSM-11 van 13,2 kW dekt deze combinatie met veel ruimte.

De PSM-5.5 zou ondergroot zijn en waarschijnlijk AL04 spanningsval alarmen produceren tijdens perioden van gelijktijdige zware belasting.

Vraag 4: Deze PSM-11 gaat in een Fanuc robot, niet in een CNC machine. Zijn er configuratieverschillen?

De PSM-11 in een robotinstallatie gebruikt precies dezelfde hardware, produceert dezelfde DC bus en werkt met dezelfde alarmcodes als in een CNC-applicatie.

De robotcontroller werkt met de SVM-modules op de bus in plaats van met een CNC-servo-kaart, maar de rol van de PSM-11 is identiek.

Er zijn geen springers, schakelaars of parameters in de PSM-11 die verschillen tussen CNC- en robottoepassingen.

V5: Een leverancier biedt een PSM-11 aan die als "getest, geen alarm" wordt omschreven. Is dit voldoende garantie voor een productiemachine?

"Gecontroleerd, geen alarm" bij statische bankstroom is een nuttig gegevenspunt, maar geen volledige garantie.

Een statische test bevestigt dat de module zonder storing wordt aangesloten en dat de busspanning binnen de specificaties staat bij geen belasting.

Het verifieert niet de prestaties van de transistor onder werkelijke belastingstroom, de adequaatheid van de ventilatorluchtstroom bij bedrijfstemperatuur,of het gedrag van het voorladen in het volledige temperatuurbereik dat de module in gebruik zal zien.

Voor een productiemachine waar betrouwbaarheid van cruciaal belang is, source from a supplier who tests under load — ideally on an actual Fanuc alpha drive system with appropriate SVM and motor loads — and offers a meaningful warranty (12 months minimum from time of installation, niet alleen vanaf de datum van verzending).

Het prijsverschil tussen een statisch geteste overschot-eenheid en een belastinggeteste ruil-eenheid is reëel, maar dat geldt ook voor het vertrouwensverschil.
