Spindelversterkermodule A06B-6088-H222#H500 A06B6088H222#H500 A06B-6088-H222/H500

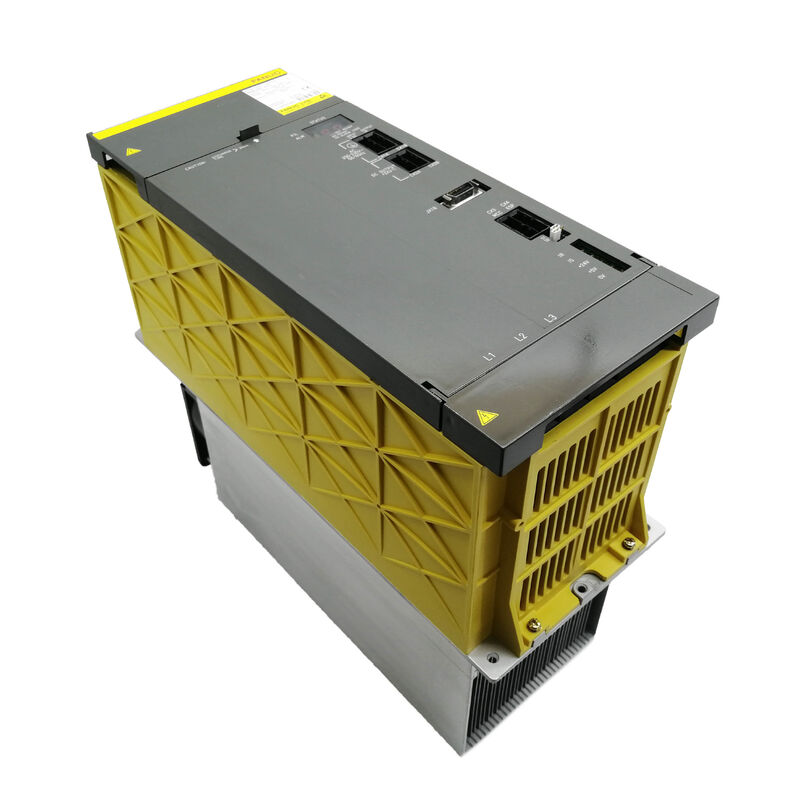

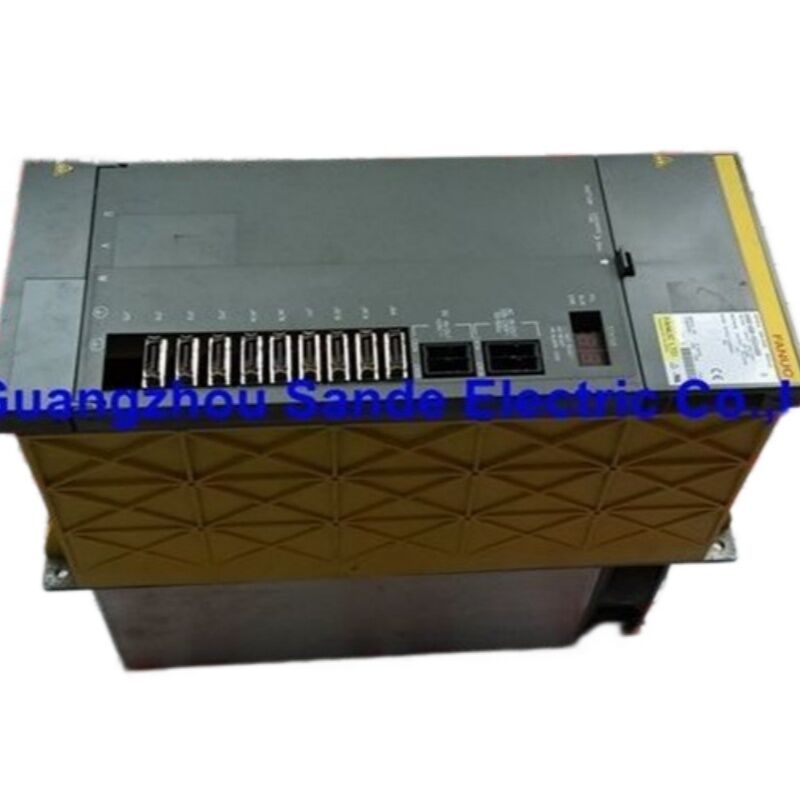

FANUC A06B-6088-H222#H500 Alpha Spindelversterkermodule

SPM-22 | 25,2 kW | Type 1 Interface | Ingang 283–325 VDC | Uitgang 230 VAC / 95A | Alpha aP40 / Model 22 Spindelmotor | 200V Serie | Interne PCB's: A16B-2202-0432 + A20B-1006-0481

De Aandrijving Die de Spindel Aanstuurt

In de keten van hardware tussen de CNC-besturing en een snijspindel, bekleedt de spindelversterkermodule de meest veeleisende positie. Het neemt DC-busvoeding van de voedingsmodule, converteert deze naar nauwkeurig gereguleerde driefasige AC met de bevolen frequentie en stroom, en levert deze aan de spindelmotor met de door de besturing gevraagde snelheid — of dat nu een langzame 200 RPM is voor een draadgang of een vol-snelheid 8.000 RPM afwerking. Alles wat de spindelprestaties definieert: acceleratie naar snelheid, snelheidsnauwkeurigheid onder variërende snijbelastingen, precisie van de stopstand, en koppel op de motoras — loopt via deze module.

De FANUC A06B-6088-H222#H500 is de SPM-22 variant binnen de A06B-6088 Alpha-serie: een 25,2 kW nominale, Type 1 interface spindelversterker voor 200V AC-systemen, ontworpen om FANUC's Alpha aP40 en Model 22 AC spindelmotoren aan te drijven. Het is een van de meest wijdverbreide spindelaandrijvingen in de FANUC Alpha-modulefamilie, en de machines die het gebruiken — bewerkingscentra, draaicentra en freesmachines uit de Alpha-productieperiode — blijven wereldwijd actief op de werkvloeren.

Technische Specificaties

De A06B-6088 Alpha Module Familie: Waar de H222 Zit

Het Alpha module aandrijfsysteem van FANUC organiseert spindelversterkers op basis van hun nominale vermogensafgifte, waarbij elk "H-nummer" in het onderdeelnummer overeenkomt met de vermogensklasse. De A06B-6088-serie omvat het volledige bereik van 200V Alpha spindelaandrijvingen — van kleinere units tot de SPM-22 (22 kW aanduiding, 25,2 kW werkelijke nominale waarde) tot grotere modules in hetzelfde kastmontageformaat.

Binnen die familie is de H222 de aangewezen aandrijving voor spindelmotoren in de 15–22 kW motor klasse. Het wordt vaak gebruikt om de aP40 spindelmotor aan te drijven — een hoogwaardige Alpha-serie AC-spindel die voorkomt op een breed scala aan bewerkingscentra van Japanse, Duitse en Taiwanese machinebouwers. Grotere spindelmotoren vereisen een stap omhoog naar de H226 (SPM-26) of H230 (SPM-30); kleinere spindelvereisten worden afgehandeld door de H215 (SPM-15) of H211 (SPM-11).

Al deze modules delen hetzelfde fysieke kastslotformaat en dezelfde DC-busaansluitconfiguratie, wat deel uitmaakt van wat het Alpha-modulesysteem praktisch maakt voor machinebouwers — de voedingsmodule voedt de DC-bus, servo-versterkermodules en spindelversterkermodules trekken van die bus, en de hele aandrijfstapel past in een gestandaardiseerde behuizingsindeling.

Type 1 Interface: Wat Het Betekent voor Systeemintegratie

De #H500-suffix op deze module identificeert het als een Type 1 interface-eenheid. FANUC classificeert Alpha spindelversterkermodules in vier interfacetypes (1 tot 4), waarbij elk type steeds geavanceerdere spindelfuncties ondersteunt:

Type 1 — de variant die wordt gebruikt in de H222#H500 — is de fundamentele interface. Het ondersteunt de standaard spindelbesturingsfuncties die de overgrote meerderheid van bewerkingscentrumtoepassingen vereist: variabele snelheidsregeling, spindeloriëntatie (M19), schakelen van de versnellingsbak, spindelsynchronisatie in basisconfiguraties, en snelheids-/positiefeedback naar de CNC. De Type 1 interface communiceert via de seriële link tussen de CNC en de SPM en is compatibel met de FANUC 0i, 6, 10, 11, 15, 16i, 18i en 21i CNC-besturingsfamilies die actueel waren toen deze modulegeneratie werd ingezet.

Wat Type 1 niet ondersteunt, is de geavanceerde Cs contourregeling (die Type 4 en een magnetische sensor met hoge resolutie vereist), en bepaalde gespecialiseerde synchronisatiemodi. Voor de overweldigende meerderheid van verticale en horizontale bewerkingscentra waar deze module wordt gebruikt, is Type 1-functionaliteit alles wat de toepassing vereist.

Het belang voor onderhoud: bij het vervangen van een H222#H500 moet de vervangingseenheid ook Type 1 zijn (#H500, #H501 of #H508 suffix) — een Type 3 of Type 4 variant kan niet worden vervangen, zelfs als het nominale vermogen en de motor overeenkomen, omdat de interfaceverbinding en software fundamenteel verschillend zijn.

Interne PCB's: De Twee Borden Die de Module Definiëren

In tegenstelling tot een monolithische aandrijving, is de A06B-6088-H222#H500 opgebouwd rond twee hoofd-PCB's waarvan de functies verschillend zijn:

Besturings-PCB (A16B-2202-0432 of A16B-2203-033x): Dit bord beheert de intelligentie van de spindelaandrijving — seriële communicatie met de CNC, berekening van snelheids- en positielussen, generatie van stroomcommando's, alarmbewaking en -rapportage via het 7-segment display op het voorpaneel, en alle parameteropslag. Wanneer een spindelalarm optreedt dat software- of communicatiegerelateerd is (alarmen in het bereik AL-13 tot AL-28), is dit doorgaans het bord dat onder de loep wordt genomen.

Voedings-PCB (A20B-1006-0481 of A20B-1006-0487): Dit bord beheert de werkelijke stroomconversie — de IGBT-gate-aandrijfcircuits, DC-busbewaking, stroomsensoren, en de verbinding tussen de stroomcommando's van het besturingsbord en het vermogenstrap dat de motor aanstuurt. Alarm 12 (DC-link overstroom) en Alarm 30 (overstroom voedingscircuit) wijzen naar de voedings-PCB en de bijbehorende IGBT-transistors.

FANUC-specialisten en gerenommeerde reparatiecentra behandelen deze borden als niet-scheidbare subcomponenten van de complete module — ze worden niet afzonderlijk verkocht of vervangen. De module wordt als eenheid onderhouden.

De #H500 Suffix en Softwareversie Compatibiliteit

De suffix na het hekje in FANUC-onderdeelnummers voor spindelversterkers codeert de softwareversie die op de besturings-PCB is geïnstalleerd. Voor de H222-familie zijn de gedocumenteerde Type 1-versies:

• #H500 — de initiële productiesoftwareversie, de meest voorkomende in de geïnstalleerde basis
• #H501 — een herziene softwareversie met updates voor bepaalde besturingsparameters
• #H508 — een verdere softwareherziening

Deze softwareversies zijn niet uitwisselbaar. Een machine die oorspronkelijk is in bedrijf gesteld met een H222#H500, heeft zijn spindelparameters en CNC-interfaceconfiguratie afgestemd op die softwareversie. Het installeren van een H222#H501 als directe vervanging vereist parameterverificatie en kan aanpassing van spindelafstemmingsparameters vereisen bij herinbedrijfstelling. FANUC-specialisten adviseren uniform om de exacte suffix op te geven bij het bestellen van een vervanging, en de suffix te verifiëren op elke ontvangen eenheid vóór installatie.

De #500CS-variant verschijnt ook in sommige leverancierslijsten — dit is een speciale specificatievariant en moet apart worden behandeld van de standaard H500.

Veelvoorkomende Alarmcodes en Hun Diagnostische Richting

Het 7-segment LED-display op het voorpaneel van de A06B-6088-H222#H500 toont tweecijferige alarmcodes wanneer er een storing optreedt. De meest voorkomende in het veld:

AL-03 (DC Link Zekering Doorgebrand) en AL-04 (Ingangs Zekering Doorgebrand): Vaak veroorzaakt door motorfase-naar-fase of fase-naar-aarde fouten in de wikkeling van de spindelmotor. Standaarddiagnose is om de U/V/W motorleidingen los te koppelen en de isolatie in megohm naar PE te controleren voordat de aandrijving wordt afgeschreven.

AL-09 (Oververhitting Vermogensemitter) en AL-56 (Interne Koelventilator Gestopt): Deze wijzen op problemen met het koelsysteem — een defecte 12 mm externe ventilator of een geblokkeerde/defecte interne 60 mm ventilator. Beide ventilatoren zijn vervangbare componenten en zijn de eerste controle wanneer deze alarmen verschijnen.

AL-12 (DC Link Overstroom) en AL-30 (Overstroom Voedingscircuit): Dit zijn de meest ernstige alarmen, die duiden op stress of falen van de IGBT-transistoren. De diagnostische reeks gedocumenteerd door FANUC-specialisten begint met het loskoppelen van de motorleidingen en het aansturen van de spindel — als AL-12 aanhoudt zonder de motor aangesloten, zijn de IGBT-modules in de vermogenstrap waarschijnlijk de oorzaak van de storing.

AL-24 / AL-25 (Seriële Overdrachts Fout/Stop): Communicatiefout tussen de CNC en SPM. Diagnose begint bij de kabel en connector tussen de CNC-besturingseenheid en de spindelversterker, en strekt zich uit tot de besturings-PCB.

Veelgestelde Vragen

V1: Kan de A06B-6088-H222#H501 als directe vervanging voor de #H500 worden gebruikt, of moet de suffix exact overeenkomen?

De suffixes #H500 en #H501 duiden op verschillende softwareversies op de besturings-PCB. Hoewel beide Type 1 interface modules zijn met identieke hardware vermogens, kunnen de softwareverschillen de compatibiliteit van spindelparameters en het afstemgedrag op de CNC beïnvloeden. FANUC onderhoudsspecialisten adviseren consequent om de suffix exact te matchen bij het verkrijgen van een vervanging, met name voor een noodwissel waarbij er geen tijd is voor parameterhercontrole. In een geplande onderhoudssituatie waarbij een specialist alle spindelparameters kan inspecteren en verifiëren bij herinbedrijfstelling, is het mogelijk om van #H500 naar #H501 te wisselen, maar dit vereist bevestiging dat alle parameterinstellingen correct zijn voor de nieuwe softwareversie. Ga er nooit van uit dat de twee plug-and-play uitwisselbaar zijn zonder parameterverificatie.

V2: Welke spindelmotoren zijn compatibel met de A06B-6088-H222#H500?

Deze module is gespecificeerd voor de FANUC Alpha aP40 en de Alpha Model 22 AC spindelmotor, die beide standaard Alpha sensor feedback gebruiken (M of MZ type sensor). De 25,2 kW nominale waarde dekt de continue vermogensvereisten van deze spindelmotorvarianten in typische bewerkingscentrumtoepassingen. Het gebruik van de H222 met motoren buiten deze specificatie — ofwel significant kleinere motoren, wat risico op controle-instabiliteit door parameter mismatch met zich meebrengt, of grotere motoren die de 95A stroomrating van de module overschrijden — wordt niet ondersteund en kan leiden tot schade aan de versterker, de motor, of beide. Motorparametergegevens worden opgeslagen in het NVRAM van de spindelversterker en moeten overeenkomen met de daadwerkelijk aangesloten motor.

V3: De module toont AL-12 met de spindelmotor losgekoppeld. Wat geeft dit aan?

Alarm 12 (DC Link Overstroom) met de motorleidingen losgekoppeld van de U/V/W terminals betekent dat de overstroomconditie zich voordoet binnen de versterker zelf, niet in het motorcircuit. Dit wijst op het falen van de IGBT-vermogenstransistoren in de vermogenstrap — de modules die de werkelijke DC-naar-AC-conversie uitvoeren. IGBT-falen in spindelaandrijvingen wordt doorgaans veroorzaakt door cumulatieve thermische stress door degradatie van het koelsysteem, kortsluitingen aan de motorzijde die de transistors belastten voordat de beveiligingszekering werkte, of simpelweg door ouderdom gerelateerde degradatie. Deze foutconditie vereist over het algemeen reparatie op componentniveau van de voedings-PCB door een gekwalificeerd FANUC aandrijfreparatiecentrum, waarbij de IGBT-modules worden vervangen en de gate-aandrijfcircuits worden gecontroleerd.

V4: Wat is het praktische verschil tussen de A06B-6088-H222 en de A06B-6088-H222 in de 400V HV-serie?

De A06B-6088-serie is uitsluitend 200V klasse (DC-link ingang 283–325V, afgeleid van een 200–230V AC driefasige voeding). De 400V klasse Alpha spindelversterkers hebben andere onderdeelnummerprefixes in de A06B-6102 of A06B-6111 serie, met "HV" in hun aanduiding en DC-busspanningen in het bereik van 500–700V. De twee series zijn niet uitwisselbaar — ze vereisen verschillende voedingsmodules, verschillende motorvarianten geschikt voor de corresponderende spanningsklasse, en andere kastbedrading. Als een machine draait op een 400V AC-voeding en een Alpha HV spindelsysteem gebruikt, is de A06B-6088-H222#H500 volledig de verkeerde module. Bevestig de voedingsspanning van de machine en het type voedingsmodule voordat u een Alpha spindelversterker specificeert.

V5: Wat zijn de aanbevolen preventieve onderhoudsacties voor deze module om ongeplande storingen te voorkomen?

De twee meest kritieke onderhoudspunten zijn de koelventilatoren. De externe 12 mm ventilator (A90L-0001-0335/B) en de interne 60 mm ventilator (A90L-0001-0422) zijn beide onderhevig aan slijtage gedurende de bedrijfsuren, en ventilatorstoring leidt direct tot thermische alarmen en uiteindelijk tot IGBT-schade door oververhitting. Proactieve ventilatorvervanging op geplande basis — doorgaans elke 2–3 jaar bij intensief gebruik, of bij elk teken van verminderde luchtstroom of abnormaal geluid — is standaardpraktijk bij onderhoudsafdelingen van machinegereedschappen. Naast ventilatoren zijn periodieke inspectie van het ventilatiepad van de module op ophoping van spanen of koelmiddeldampvervuiling, controle van alle DC-bus- en motorvoedingsklemverbindingen op corrosie of losraken, en inspectie van de encoder/sensor kabelconnectoren de andere routinematige taken. Wanneer een aandrijving in opslag is geweest, moet deze indien mogelijk geleidelijk worden ingeschakeld, aangezien elektrolytische condensatoren in lang opgeslagen aandrijvingen lekstroomproblemen kunnen ontwikkelen die zich manifesteren als DC-busanomalieën bij de eerste inschakeling.
