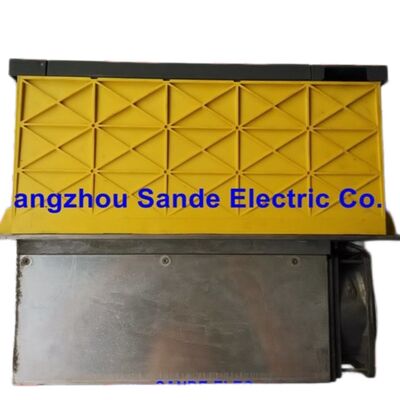

FANUC A06B-6088-H226#H500 Alpha Spindel Versterkermodule

SPM-26 | Type 1 Interface | Ingang 283–325 VDC | Uitgang 230 VAC / 111A | Alpha aP40 / Model 26 Spindelmotor | 200V Serie | Interne PCB's: A16B-2202-0432 + A20B-1006-0482

Eén Stap Hoger in de Stapel — en Dat Zie Je

Binnen de FANUC Alpha module spindel drive familie, brengt elke stap omhoog op de vermogensladder een meetbare toename in de stroom die de spindel van een machine kan weerstaan. De A06B-6088-H226#H500 bevindt zich direct boven de SPM-22 in de A06B-6088 serie, met dezelfde Type 1 interface en dezelfde 200V klasse architectuur, maar levert een nominale uitgangsstroom van 111A in plaats van de 95A van de SPM-22. Die 17% toename in beschikbare stroom is wat de H226 de juiste module maakt voor de volgende reeks FANUC Alpha spindelmotoren — diegenen die meer continu koppel en hogere transiënte capaciteit vereisen dan de SPM-22 kan bieden.

De SPM-26 aanduiding markeert deze module als een middenklasse eenheid in de A06B-6088 familie. Het is de drive die doorgaans wordt gekoppeld aan de FANUC Alpha Model 26 en aP40 spindelmotoren, die beide veel voorkomen op horizontale en verticale bewerkingscentra die serieuze metaalverwijderingscapaciteit vereisen over langere productiecycli.

Technische Specificaties

H226 vs. H222: Begrijpen van de Stap Omhoog

Zowel de SPM-22 (A06B-6088-H222) als de SPM-26 (A06B-6088-H226) delen dezelfde besturings-PCB — de A16B-2202-0432 — en dezelfde Type 1 interface architectuur. Ze passen in hetzelfde fysieke kastslotformaat, worden op dezelfde manier aangesloten op de DC-bus en communiceren met de CNC via dezelfde seriële link. Een technicus die bekend is met de ene, zal zich onmiddellijk comfortabel voelen met de andere.

Het verschil zit in de vermogensfase. De H226 gebruikt de A20B-1006-0482 voedingskaart in plaats van de A20B-1006-0481 van de H222 — een fysiek vergelijkbare maar elektrisch verschillende assemblage die de hogere nominale continue uitgangsstroom van 111A ondersteunt. Dit hogere stroomplafond betekent dat de SPM-26 de koppelvereisten van grotere Alpha spindelmotoren kan weerstaan zonder de thermische limiet van de versterker te bereiken tijdens langdurige sneden. Op machines die grote face mills, zware boorwerkzaamheden of hoge voedingsdraadcycli in taaie materialen draaien, is die extra stroomruimte wat een soepele continue werking scheidt van hinderlijke overbelastingsalarmen.

De twee modules zijn niet onderling uitwisselbaar zonder parameterverificatie en bevestiging van motorcompatibiliteit — de spindelmotorparameters die in de drive zijn opgeslagen, moeten overeenkomen met de werkelijke aangesloten motor, en het gebruik van een SPM-22 in plaats van een SPM-26 zal het beschikbare spindelkoppel beperken als de motor de hogere stroom vereist.

Motorcompatibiliteit: De Alpha Model 26 en aP40

FANUC's Alpha serie spindelmotorlijn was gebouwd rond het matchen van specifieke vermogensfasen met specifieke motorprestatieprofielen. De A06B-6088-H226#H500 is de juiste drive voor de Alpha Model 26 en aP40 spindelmotoren — beide middenklasse AC spindelmotoren die voorkwamen in een breed scala aan machinegereedschap OEM-specificaties tijdens de productiejaren van het Alpha platform.

De aP40 in het bijzonder was een populaire keuze voor spindelmotoren voor bewerkingscentrumfabrikanten die machines bouwden in de 15–30 kW spindelvermogensklasse. De combinatie van constante koppel- en constante vermogensnelheidsbereiken, geïntegreerde Alpha sensor feedback en compatibiliteit met het 200V Alpha modulesysteem maakte het een standaard koppeling op machines die werden verkocht aan luchtvaart-, matrijs- en algemene werkplaatsapplicaties. Waar de spindel van de machine deze motor draagt, is de H226#H500 de gespecificeerde module.

De Type 1 sensorinterface op deze module ondersteunt de M-sensor, positie-encoder en magnetische sensor die worden gebruikt voor spindeloriëntatie — het volledige scala aan feedbackopties dat de FANUC 0, 6, 10, 11, 15, 16i, 18i en 21i CNC-besturingen verwachten bij communicatie met deze spindelmotorconfiguraties.

Vermogensregeneratie in de A06B-6088 Architectuur

Een van de ontwerpkenmerken die FANUC benadrukte in de Alpha module familie is vermogensbronregeneratie — het vermogen om remenergie van de spindelmotor terug te voeren naar de voedingslijn in plaats van deze als warmte te dissiperen in een remweerstand. Wanneer een spindel met hoge inertie vertraagt van maximale snelheid naar stilstand, moet de kinetische energie van de motor ergens heen. In oudere drive-architecturen werd die energie warmte in een weerstandsbank. In het Alpha modulesysteem beheert de Power Supply Module (PSM) de regeneratie, en de spindelversterkermodule levert de remstroom terug via de DC-bus naar de PSM, die deze terugvoert naar de AC-voeding.

Voor de H226 is deze architectuur praktisch belangrijk. Een spindelmotor in de Model 26 klasse heeft een aanzienlijke rotorinertie. De energie die vrijkomt tijdens een snelle vertraging van 8.000 RPM is niet triviaal. Zonder regeneratie zou die energielast grote, speciale remweerstanden vereisen met hun bijbehorende thermische beheer. Met de regeneratieve PSM-architectuur circuleert de energie terug in de voeding, waardoor warmteontwikkeling in de kast wordt verminderd en het netto energieverbruik van de machine over een volledige productiedag wordt verlaagd.

De H226 module zelf voert geen regeneratie onafhankelijk uit — dit is een functie op systeemniveau verdeeld tussen de SPM en de PSM. Zorgen dat de regeneratiecapaciteit van de PSM geschikt is voor de gecombineerde servo- en spindelvereisten van de machine, maakt deel uit van de juiste systeemdimensionering.

Interne PCB's: Twee Kaarten, Twee Functies

Fysiek herbergt de A06B-6088-H226#H500 twee hoofdprintplaten die samenwerken.

De A16B-2202-0432 besturings-PCB beheert alle intelligentie: seriële communicatie met de CNC via de FANUC spindel seriële link, stroomcommando generatie uit snelheids- en positie-referenties, alarmbewaking, NVRAM parameteropslag en het 7-segment display op het voorpaneel dat status- en foutcodes aan de onderhoudstechnicus geeft. Wanneer communicatiegerelateerde alarmen verschijnen (AL-24, AL-25) of CPU/geheugenfouten optreden (AL-13, AL-16, AL-17, AL-18), is deze kaart het middelpunt van foutisolatie.

De A20B-1006-0482 voedings-PCB beheert de daadwerkelijke omzetting van DC-busvoeding naar driefasige AC met de bevolen amplitude en frequentie. Het bevat de gate-drive circuits voor de IGBT-transistors, DC-bus detectie, stroommeting op de uitgangsfases en de hardware beveiligingscircuits die overstroom en overspanning op siliciumniveau detecteren voordat ze de transistors kunnen beschadigen. Alarmen 3, 9, 11, 12 en 30 wijzen allemaal op de vermogensfase en de bijbehorende componenten.

Geen van beide kaarten wordt als een apart onderdeel verkocht of vervangen — FANUC specialisten leveren en onderhouden de complete module assemblage.

Alarm Referentie: Het Voorpaneel Display Lezen

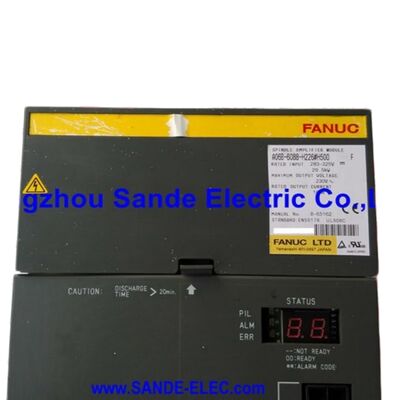

Het dubbele 7-segment LED display op het voorpaneel van de H226 communiceert de status van de module in twee tekens, volgens dezelfde alarmcoderingsstructuur als de rest van de Alpha SPM familie. De meest voorkomende codes in het veld:

AL-01 (Motor Oververhitting) — De thermische schakelaar van de spindelmotor is geactiveerd. Controleer de koelventilator van de motor en het ventilatiepad voordat u de module afschrijft.

AL-03 (Zekering op DC Link Geblazen) — Wijst op de interne DC link zekering van de SPM, meestal veroorzaakt door een overstroomgebeurtenis in de vermogensfase. Diagnoseer de grondoorzaak voordat u de zekering vervangt.

AL-09 (Oververhitting Vermogenshalfgeleiders) — De temperatuur van het IGBT-koellichaam heeft de limieten overschreden. Controleer beide koelventilatoren — de externe 12 mm ventilator en de interne 60 mm ventilator — en verifieer de luchtstroom door de kast.

AL-12 (Overstroom in Vermogenscircuit) — Het meest ernstige alarm, dat IGBT-stress aangeeft. Standaard diagnostisch protocol: verwijder U/V/W motorleidingen en beveel de spindel aan. Als AL-12 verdwijnt, ligt de fout in de motorwikkeling of kabel. Als het aanhoudt, worden de vermogensfase transistors verdacht.

AL-24 / AL-25 (Seriële Overdrachts Fout / Stop) — Communicatiefout tussen CNC en SPM. Begin de diagnose bij de seriële link kabel en connectoren; ga verder naar de besturings-PCB als de kabelintegriteit is bevestigd.

De #H500 Software Versie: Waarom Deze Niet Genegeerd Kan Worden

De suffix na het hekje in FANUC spindelversterker onderdeelnummers is geen bijzaak. Voor de H226 familie zijn de gedocumenteerde versies #H500 (originele release), #H501 (herziene software) en #500CS (speciale specificatie). Deze versies bevatten verschillende firmware op de A16B-2202-0432 besturings-PCB, en de verschillen beïnvloeden de compatibiliteit van spindelparameters, het gedrag van functies en in sommige gevallen de beschikbaarheid van bepaalde spindelfuncties.

FANUC specialisten en CNC reparatiecentra benadrukken consequent dezelfde waarschuwing: de exacte suffix moet overeenkomen bij het verkrijgen van een vervanging. Een machine die is geconfigureerd met een H226#H500, heeft zijn spindelparameters afgestemd op die firmware. Het substitueren van een #H501 introduceert een risico op parameter mismatch dat onverwacht spindelgedrag, afstemmingsanomalieën of regelrechte alarmen kan veroorzaken bij de eerste inschakeling na de wisseling. In een gepland onderhoudscontext waar een gekwalificeerde technicus spindelparameters zal verifiëren en opnieuw zal afstemmen, is de substitutie beheersbaar. In een noodsituatie is het een complicatie die bekwame FANUC onderhoudstechnici specifiek proberen te vermijden door de exacte suffixversie op voorraad te hebben en te verkrijgen.

Veelgestelde Vragen

V1: Welke spindelmotor is de A06B-6088-H226#H500 ontworpen om aan te drijven, en kan deze de SPM-22 (H222) vervangen in een bestaande installatie?

Deze module is gespecificeerd voor de FANUC Alpha Model 26 en aP40 spindelmotoren, die beide de 111A nominale uitgangsstroom vereisen die deze module levert. Het substitueren van de H226 voor een H222 (95A) in een machine die een aP22 of kleinere motor gebruikt, is technisch mogelijk vanuit elektrisch oogpunt — de hoger beoordeelde module zal simpelweg met een lagere benutting werken — maar vereist parameterverificatie om ervoor te zorgen dat de spindelmotorgegevens die in de vervangende module zijn geladen, overeenkomen met de werkelijke aangesloten motor. De andere richting op gaan — een H222 plaatsen waar een H226 is gespecificeerd — zou de beschikbare spindelstroom beperken en wordt niet aanbevolen. Stem de SPM-rating altijd af op de motorspecificatie.

V2: Beide de H222 en H226 gebruiken dezelfde A16B-2202-0432 besturingskaart. Betekent dit dat de twee modules uitwisselbaar zijn?

Nee. Hoewel ze hetzelfde besturings-PCB-onderdeelnummer delen, verschillen de voedingskaarten (A20B-1006-0481 voor H222 vs. A20B-1006-0482 voor H226), en de motorparameters die in de NVRAM zijn opgeslagen, zijn afgestemd op verschillende motorratings. Bovendien beïnvloedt de firmwareversie het gedrag van de spindelfunctie. Het plaatsen van een H222 waar een H226 vereist is, zal de stroomoutput beperken en kan overbelastingsalarmen veroorzaken bij normale spindellasten. De omgekeerde substitutie is eveneens ontraden zonder volledige parameterherziening. Deze modules moeten worden behandeld als motor-afgestemde assemblages, niet als uitwisselbare vermogensfasen.

V3: Wat betekent de Type 1 interface aanduiding in praktische termen voor CNC-systeemcompatibiliteit?

Type 1 is de basis interface specificatie in de Alpha SPM familie, die de standaard spindelbesturingsfuncties ondersteunt die worden gebruikt in de overgrote meerderheid van bewerkingscentrumtoepassingen: variabele snelheid, spindeloriëntatie (M19), versnellingskeuze, basis spindelsynchronisatie en snelheids-/positiefeedback naar de CNC. Het communiceert via de FANUC seriële spindel link en is compatibel met FANUC 0, 6, 10, 11, 15, 16i, 18i, 21i en 30i/31i/32i CNC-generaties. Wat het niet ondersteunt is Cs contourregeling (die Type 4 en een sensor met hoge resolutie vereist) en bepaalde geavanceerde multi-spindel synchronisatiemodi. Voor de meeste bewerkingscentrum spindel drives is Type 1 functionaliteit precies wat de toepassing vereist, en het specificeren van een complexer interfacetype zou kosten toevoegen zonder functioneel voordeel.

V4: AL-09 (Oververhitting Vermogenshalfgeleiders) blijft verschijnen op deze module. Wat moet er eerst worden gecontroleerd?

De A06B-6088-H226#H500 is afhankelijk van zowel een externe 12 mm ventilator (A90L-0001-0335/B) als een interne 60 mm koelventilator (A90L-0001-0422) om het IGBT-koellichaam binnen de temperatuurlimieten te houden. Ventilatorstoring is de meest voorkomende oorzaak van AL-09, en beide ventilatoren moeten onmiddellijk worden gecontroleerd — bevestig dat ze vrij draaien, op de juiste snelheid, en dat de ventilatorbladen en luchtpassages niet worden belemmerd door opgehoopt spanen of koelmiddeldamp residu. De omgevingstemperatuur van de kast en de luchtstroom door de drive-stapel zijn secundaire controles. Als beide ventilatoren operationeel zijn en het alarm aanhoudt, kan een verhoogde omgevingstemperatuur in de elektrische kast of een gedeeltelijk kortgesloten belasting die de vermogensdissipatie verhoogt, de oorzaak zijn. Proactieve ventilatorvervanging op geplande basis — doorgaans elke twee tot drie jaar intensief gebruik — is standaard preventief onderhoud voor Alpha module spindel drives.

V5: Is de #H500 versie van de H226 nieuw verkrijgbaar, of alleen als gereviseerde/gerepareerde eenheden?

De A06B-6088 Alpha serie is een volwassen productlijn, en fabrieksnieuwe productie van de H226#H500 is niet betrouwbaar verkrijgbaar via normale distributiekanalen. De aanbodmarkt bestaat uit gereviseerde eenheden die zijn verwerkt door FANUC-specialistische reparatiecentra, oude-nieuwe-voorraad eenheden van geautoriseerde distributeurs die voorraad hebben aangehouden, en geteste gebruikte eenheden die zijn verwijderd uit ontmantelde machines. Gerenommeerde FANUC reparatiespecialisten testen deze modules op werkelijke FANUC spindelmotoren en CNC-besturingen — niet alleen op testbankvoedingen — om de prestaties onder de thermische en elektrische omstandigheden van werkelijke operatie te verifiëren. Bij het verkrijgen van een vervanging is het bevestigen van de testmethode en garantievoorwaarden van de leverancier de juiste zorgvuldigheid voor aankoop. De #H501 en #500CS varianten circuleren ook op de markt, en het bevestigen dat de exacte suffix overeenkomt met het origineel voordat u de levering accepteert, is essentieel.
