Servoversterker A06B-6093-H102 A06B6093H102 A06B-6093-H102

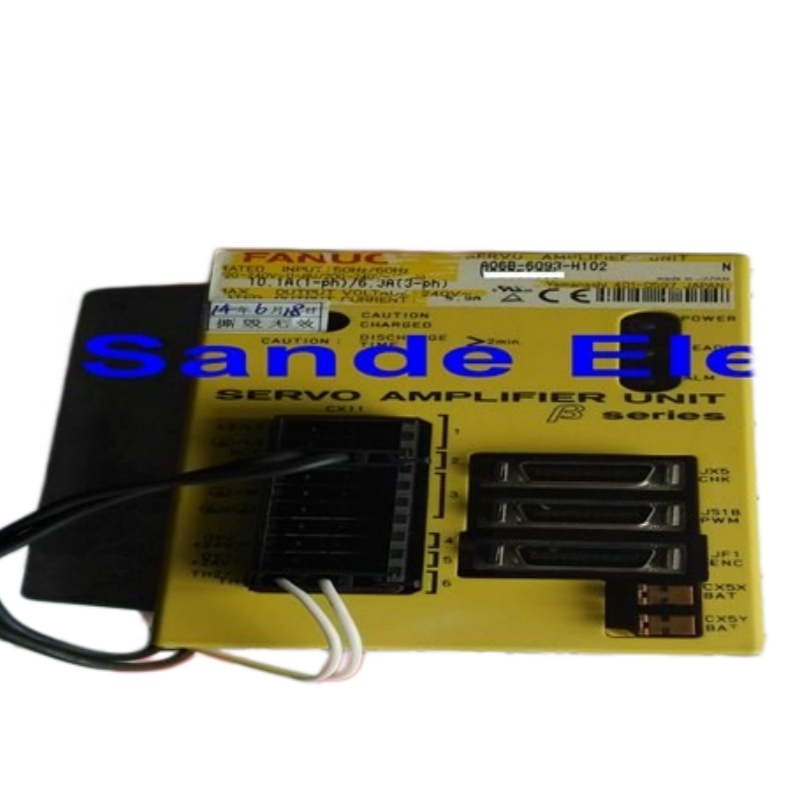

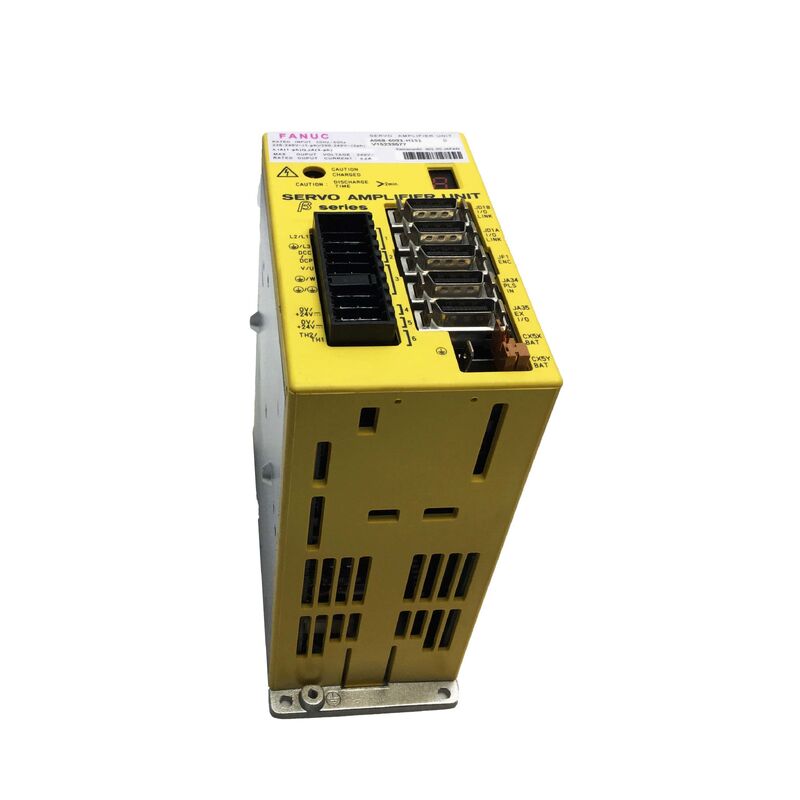

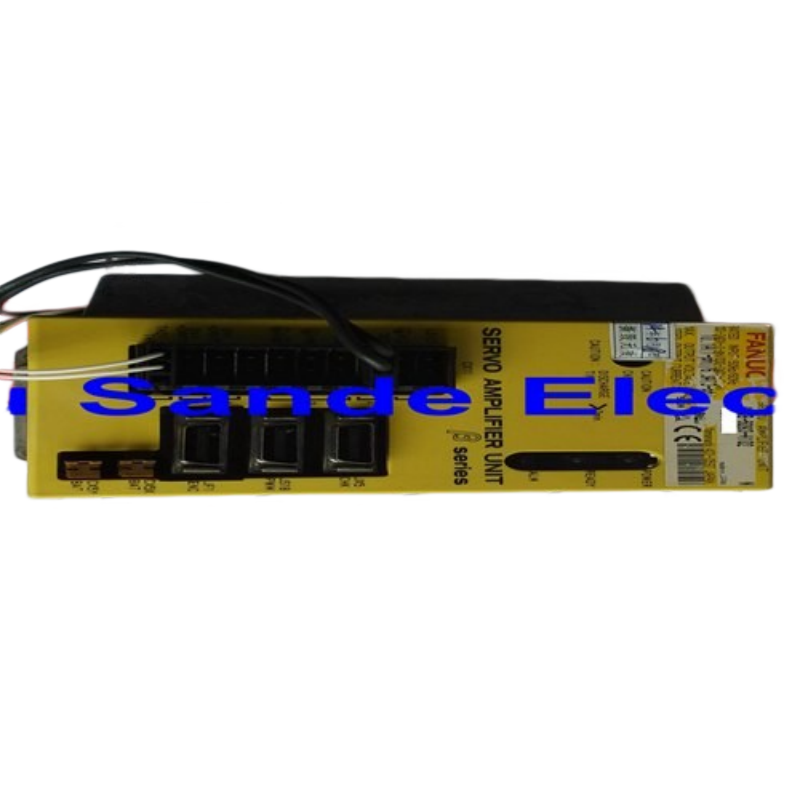

FANUC A06B-6093-H102 Beta Series Servo-versterkereenheid SVU-20 — Enkelas PWM Type B Interface

Op een CNC-werktuigmachine is de servoversterker die tussen de CNC-besturing en de motor zit geen passief component. Het is het actieve element dat positiecommando's van de CNC vertaalt naar nauwkeurig geregelde motorstroom — en bepaalt of de as nauwkeurig beweegt, schoon accelereert en precies stopt waar hij is bevolen. De FANUC A06B-6093-H102 is de FANUC Beta-serie enkelsassige SVU-20 servoversterker: een zelfstandige, enkelkanaals unit met eigen ingebouwde voeding, Type B PWM-interface en alle aandrijvingselektronica die nodig is om een Beta-serie servomotor van een FANUC CNC-systeem aan te sturen.

Technische Specificaties

Een Zelfstandige Aandrijving — Geen Aparte PSM Vereist

Een van de bepalende kenmerken die de FANUC Beta SVU-serie onderscheidt van de Alpha-serie aandrijfarchitectuur is de ingebouwde voeding. Alpha-serie aandrijvingen vereisen een speciale PSM (voedingsmodule) om de AC-netspanning om te zetten naar de DC-bus die de SVM-servomodules voedt. De Beta SVU is anders: hij integreert zijn eigen AC-naar-DC-conversie intern, waardoor het een zelfstandige unit is die overal op de machine onafhankelijk kan worden geplaatst en bedraad zonder te hoeven worden geïntegreerd in een gedeelde aandrijfbus.

Deze zelfstandige architectuur is precies waarom de A06B-6093-H102 de standaardkeuze is voor hulp- en secundaire asapplicaties op CNC-werktuigmachines — automatische gereedschapswisselaars, revolver aandrijfassen, vierde-as draaitafels en randapparatuur die servopositioneringsmogelijkheden nodig hebben, maar onafhankelijk werken van de hoofdvoedingsas aandrijfstapel.

Type B Interface — Verbinding maken met de CNC

De A06B-6093-H102 maakt gebruik van de Type B PWM-interface — een seriële pulse-breedtemodulatieverbinding tussen de CNC-besturing en de servoversterker. Dit is een van de twee primaire interface-typen in de FANUC Beta SVU-familie; de andere is de I/O Link-versie (H152-suffix). De Type B-interface maakt het mogelijk om de aandrijving aan te sluiten op de standaard servo-commandobus van FANUC-serie CNC-besturingen, waardoor deze compatibel is met dezelfde besturingsgeneraties die Alpha-serie aandrijvingen aanstuurden.

Deze BETA-serie versterkers zijn normaal gesproken uitgerust met Series 0 CNC-besturingen. Meer in het algemeen is de A06B-6093-H102 compatibel met FANUC 15, 16, 18, 20 en 21 serie CNC-besturingen via de Type B-interface. De Type B-versie kan ook worden ingebouwd in Alpha-serie aandrijfsystemen, wat machineontwerpers flexibiliteit biedt bij het mengen van aandrijvingstypen binnen een enkele besturingskast.

Welke Machines Gebruiken Deze Versterker

De FANUC A06B-6093-H102 SVU-20 servo-versterker wordt gebruikt in kleine toepassingen binnen CNC-werktuigmachines of robots. Deze generatie is de eerste Beta-serie van servo-units.

Meer specifiek komen de 5,9A uitgangsstroom en de enkelsassige configuratie van de SVU-20 overeen met de aandrijvingsvereisten voor:

Automatische Gereedschapswisselaars (ATC's) — de ATC-magazijnarm en de gereedschapspotselector op bewerkingscentra worden vaak aangedreven door Beta-serie servomotoren, waarvoor een compacte, onafhankelijke enkelsassige aandrijving nodig is die werkt op de servo-bus van de CNC

CNC Draaibanken Revolvers — aangedreven revolverindexering op CNC-draaibankcentra waar de revolver nauwkeurig moet worden gepositioneerd naar het bevolen station onder servobesturing

4e As Draaitafels — hulp-draaias aandrijvingen op bewerkingscentra waar een compacte enkelsassige versterker de draaitafelmotor onafhankelijk van de primaire X/Y/Z-as aandrijvingen aanstuurt

Industriële Robots — kleinere gewrichtassen op FANUC-robots of robot-gerelateerde apparatuur waar de Beta-serie een kosteneffectieve enkelsassige servo-oplossing biedt

Randapparatuur voor Automatisering — transportbandindexering, shuttle-aandrijvingen en positioneringsassen op geautomatiseerde productielijnen waar de Beta SVU werkt als een zelfstandige servo-unit

Compatibele Beta Serie Servomotoren

De A06B-6093-H102 met 5,9A nominale uitgangsstroom is afgestemd op de kleinere Beta-serie motoren. Deze H102 enkelkanaals servoversterker drijft motoren aan zoals de B2/3000. De Beta B2/3000 (2 Nm, 3.000 tpm) is de typische motorcombinatie, waardoor de SVU-20 op het juiste stroomniveau zit voor compacte positioneringsassen met matige koppelvereisten.

Interne Architectuur

De A06B-6093-H102 is opgebouwd rond twee interne printplaten: het bedradingsbord A20B-2100-0130, dat de eindtrap van de vermogentransistor en de motoruitgangsaansluitingen beheert, en de besturingskaart A20B-2002-032x, die de berekening van de servoloop en de CNC-interface beheert. Geen van beide printplaten wordt afzonderlijk onderhouden — de unit wordt op het niveau van de complete assemblage onderhouden. De vermogentransistormodules, accupack, zekeringen en interne koelventilator zijn beschikbaar als individuele servicecomponenten voor technici die reparaties op componentniveau uitvoeren.

De koelribben aan de zijkant van de aandrijving zorgen voor thermisch beheer voor continu gebruik. Het is een geëxtrudeerde aluminium constructie — een zeer effectieve thermische geleider die de vermogentrap binnen zijn bedrijfstemperatuurlimieten houdt tijdens aanhoudende positioneringscycli.

Beta Serie in het FANUC Ecosysteem

De FANUC Beta (β) serie vertegenwoordigt FANUC's kostengeoptimaliseerde servoplatform — ontworpen om betrouwbare positioneringsprestaties te leveren tegen lagere kosten dan de Alpha-serie, voor toepassingen waar de extreme dynamische prestaties van de Alpha-architectuur niet vereist zijn, maar betrouwbare servobesturing absoluut wel. Binnen deze filosofie is het SVU (Servo Unit) formaat — zelfstandig, met ingebouwde voeding — de eenvoudigste implementatie: één as, één unit, onafhankelijk gevoed.

De A06B-6093-H102 is specifiek de eerste generatie Beta SVU met Type B interface, voorafgaand aan de nieuwere βi serie (A06B-6114-H103) die de FSSB glasvezelinterface gebruikt. Voor machines die zijn ontworpen rond FANUC 0, 15, 16, 18, 20 of 21 serie besturingen met Type B servo-interfaces, is de A06B-6093-H102 de juiste Beta SVU-20 specificatie.

Veelgestelde Vragen

V1: Wat is het verschil tussen de A06B-6093-H102 (Type B) en de A06B-6093-H112 (I/O Link)?

Beide zijn FANUC Beta SVU-20 units met dezelfde vermogentrap en 5,9A uitgangsstroom. Het verschil zit in de interface met de CNC. De H102 gebruikt Type B PWM-interface, die via de servo-commandobus van FANUC Series 0/15/16/18/20/21 CNC-besturingen wordt aangesloten. De H112 gebruikt I/O Link-interface, die bedoeld is voor hulp-positioneringsassen die worden aangestuurd via het I/O Link-netwerk van de CNC. Selecteer op basis van het interfacetype dat uw CNC-besturing gebruikt om de as aan te sturen.

V2: Vereist de A06B-6093-H102 een aparte PSM-voedingsmodule?

Nee. In tegenstelling tot FANUC Alpha-serie SVM-modules, is de Beta SVU-20 een volledig zelfstandige unit met eigen ingebouwde voeding. Hij wordt rechtstreeks aangesloten op de AC-stroombron (220–240V enkelfasig of 200–240V driefasig) en converteert intern naar de DC-bus die nodig is om de motor aan te drijven. Er is geen externe PSM nodig, daarom kan deze aandrijving onafhankelijk overal op de machine worden geplaatst.

V3: Welke FANUC CNC-besturingen zijn compatibel met de A06B-6093-H102?

De Type B-interface op de A06B-6093-H102 is compatibel met FANUC Series 0, 15, 16, 18, 20 en 21 CNC-besturingen. Hij kan ook worden gebruikt in Alpha-serie aandrijfconfiguraties die Type B-interfaceverbindingen ondersteunen. Controleer het servo-interfacetype van uw specifieke CNC-model voordat u deze aandrijving specificeert voor een nieuwe installatie.

V4: De A06B-6093-H102 op onze machine geeft een alarm weer — hoe diagnosticeer ik dit?

De Beta SVU-serie maakt gebruik van een LED-alarmindicatiesysteem op het voorpaneel van de aandrijving. In tegenstelling tot Alpha-serie modules die direct een numerieke code weergeven, moeten Beta SVU-alarmcodes worden vergeleken met het CNC-display of het robotscherm om de specifieke fout te identificeren. Controleer het servo-alarmdisplay van de CNC voor het asnummer dat overeenkomt met deze aandrijving. Veelvoorkomende faalmodi zijn defecte koelventilator, overstroomcondities door motor- of bedradingsfouten en problemen met de voeding. Aanhoudende alarmen die niet kunnen worden opgelost door de stroom uit en weer aan te zetten, geven doorgaans aan dat de aandrijving reparatie op componentniveau of vervanging vereist.

V5: Kan de A06B-6093-H102 worden gerepareerd, en is het de moeite waard om te repareren in plaats van te vervangen?

Reparatie op componentniveau wordt goed ondersteund voor deze aandrijving. De vermogenstransistoren, koelventilator, accupack en zekeringen zijn allemaal beschikbaar als aparte serviceonderdelen. Reparatiefaciliteiten met FANUC Beta-testapparatuur kunnen de gerepareerde unit onder volledige belastingsomstandigheden testen tegen echte Beta-motoren om de correcte werking te bevestigen voordat deze wordt teruggestuurd. Voor een aandrijving met een defect transistormodule of ventilator in plaats van schade op printplaatniveau, is reparatie doorgaans de kosteneffectieve keuze. Uitwisselingsprogramma's — waarbij een gereviseerde unit onmiddellijk wordt geleverd terwijl de defecte unit wordt teruggestuurd — bieden de beste balans tussen snelheid en kosten voor productieomgevingen waar het minimaliseren van downtime de prioriteit heeft.
