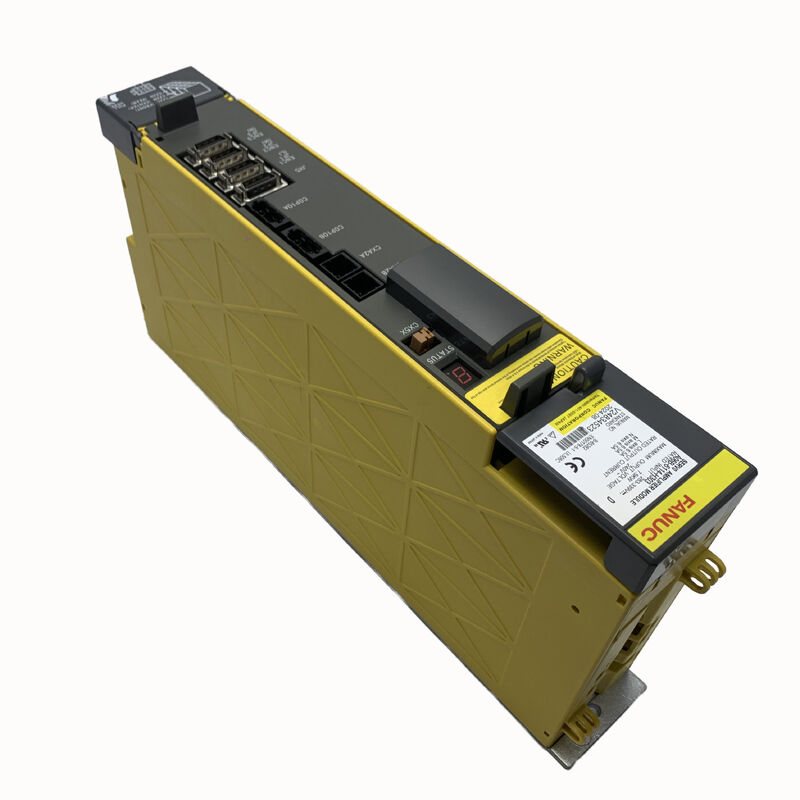

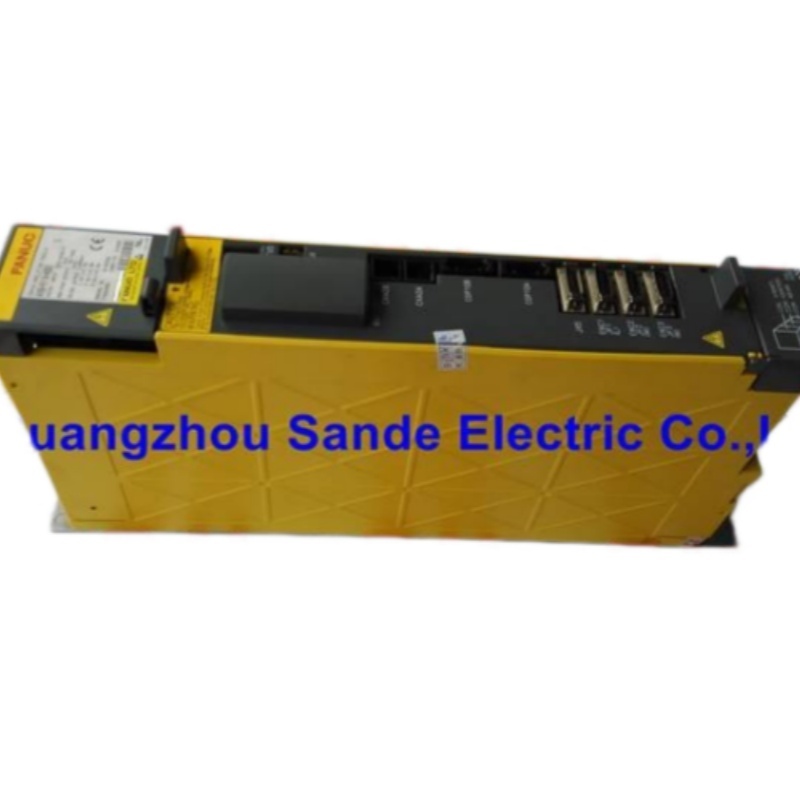

FANUC A06B-6114-H303 Alpha i Serie Drie-assige Servo Versterkermodule SVM3-20/20/20i

Loop door het aandrijfcompartiment van bijna elke kleinere CNC-werktuigmachine die na de vroege jaren 2000 is gebouwd met een FANUC i-serie besturing, en er is een goede kans dat u een A06B-6114-H303 zult vinden die in de versterkerstapel zit. Met slechts 60 mm breedte, regelt deze drie-assige Alpha i servo-versterkermodule — aangeduid als de SVM3-20/20/20i — de L-, M- en N-assen tegelijkertijd vanuit één compacte unit, waarbij de DC-bus wordt betrokken van de bijbehorende PSM-voeding en 6,5A per as levert aan de aangesloten Alpha i servomotoren. Het is een van de meest wijdverbreide drie-assige SVM-modules in de wereldwijde FANUC geïnstalleerde basis.

Wat deze module is en waar deze past

Het FANUC Alpha i servo-aandrijfsysteem is een modulaire architectuur. De PSM (voedingsmodule) zet AC-netspanning om naar een DC-bus. De SVM (servo-versterkermodule) neemt deze DC-bus en stuurt de servomotoren aan. De A06B-6114-H303 is een drie-assige SVM — deze verwerkt drie voedingsassen in één behuizing — daarom is deze standaard op compacte bewerkingscentra, CNC-draaibanken en draadvonkmachines, waar het consolideren van alle drie de primaire voedingsassen in één 60 mm module waardevolle kastruimte bespaart en de lay-out van de aandrijfstapel vereenvoudigt.

De module communiceert met de FANUC CNC via FSSB (FANUC Serial Servo Bus), de snelle glasvezel seriële interface die de oudere analoge verbindingen Type A en Type B heeft vervangen. Alle ascommando- en feedbackgegevens reizen via deze optische verbinding, wat de bedrading van de kast aanzienlijk vereenvoudigt in vergelijking met de vorige generatie en de hoge communicatiesnelheid biedt die nodig is voor gesynchroniseerde beweging met meerdere assen.

Technische Specificaties

Drie Assen, Eén 60 mm Module — Het Ruimtevoordeel

Het bepalende fysieke kenmerk van de SVM3-20/20/20i is de 60 mm kastbreedte. In een Alpha i aandrijfkast is de totale voetafdruk van de aandrijfstapel de som van de PSM-breedte plus elke SVM-module. Een drie-assige machine die de A06B-6114-H303 gebruikt, neemt aanzienlijk minder kastrailruimte in beslag dan de equivalente drie afzonderlijke enkelassige SVM-units zouden vereisen.

Voor machinebouwers die werken met krappe afmetingen van elektrische kasten — een constante beperking op compacte bewerkingscentra, CNC-draaibanken en high-density multi-machinecellen — is de drie-assige module vaak de enige praktische oplossing. De module bevat zijn eigen interne koelventilator en koellichaam, dus er is geen externe geforceerde luchtregeling nodig voor standaard omgevingstemperatuurinstallaties.

Compatibele CNC-besturingen

De A06B-6114-H303 gebruikt FSSB als interface met de FANUC CNC. Dit plaatst het stevig in de post-2004 Alpha i generatie, aangedreven door de 6110-serie PSM. Compatibele FANUC CNC-generaties omvatten:

FANUC 0i-B en 0i-C — de meest wijdverbreide FANUC CNC's wereldwijd, te vinden op de meerderheid van de instap- tot middenklasse CNC-draaibanken en bewerkingscentra van Aziatische en Europese machinebouwers

FANUC 16i, 18i, 21i (model B generatie) — CNC's met hogere functionaliteit gebruikt in capabelere bewerkingscentra, draai-freescentra en systemen met meerdere assen; de A06B-6114-H303 wordt specifiek genoemd als gebruikelijk op 16i/18i/21i model B systemen

FANUC 15i — high-end CNC voor complexe multi-assige bewerkingen waarbij de SVM3 kleinere hulpassen aanstuurt naast grotere as-SVM's

FANUC Robotbesturingen — FANUC robotcontrollers die de Alpha i aandrijfarchitectuur gebruiken, waarbij de drie-assige module meerdere robotgewrichtassen aanstuurt

De FSSB-interface is de vaste vereiste. Systemen die oudere servo-interfaces van Type A of Type B gebruiken, vereisen andere SVM-varianten.

Compatibele Servomotoren

De A06B-6114-H303 is normaal gesproken uitgerust met Alpha i model 4i of 8i servomotoren, en werkt met robotbesturingen evenals met iB en iC varianten van de 15, 16, 18 en 21 serie besturingen. Het wordt gebruikt door machinebouwers in kleinere CNC-machines.

Meer in het algemeen, de SVM3-20/20/20i met 6,5A per as is geschikt voor FANUC Alpha i serie servomotoren in het kleinere capaciteitsbereik — typisch de αi4 en αi8 serie — die de standaard voedingsassenmotoren zijn op compacte bewerkingscentra en CNC-draaibanken waar deze module het meest voorkomt. Voor assen die hogere stroom vereisen (grotere motoren), zou een enkelassige SVM1 met een hogere stroomwaarde naast de SVM3 in dezelfde kast worden gespecificeerd.

Alarmreferentie

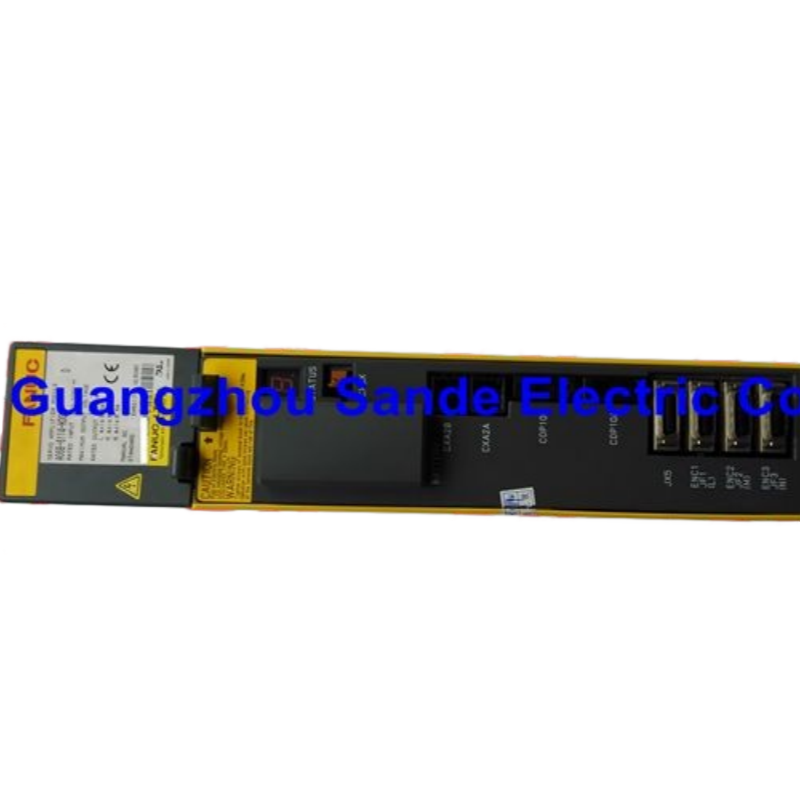

De A06B-6114-H303 rapporteert storingen via een enkelcijferig LED-display op het voorpaneel van de module. Wanneer er een alarmconditie optreedt, licht de ALM LED op en de volgende codes identificeren de storing:

Ventilatoralarmen (codes 1 en F) behoren tot de meest routineuze onderhoudsgebeurtenissen op oudere modules. Communicatiefout P duidt doorgaans op een FSSB glasvezelprobleem of een CNC-interfaceprobleem in plaats van een modulefout. Overstroomalarmen (8, 9, A) en IPM-alarmen zijn de primaire indicatoren van interne modulefouten of motor/bedradingsproblemen die onderzoek vereisen.

Toepassingsomgeving

De A06B-6114-H303 Alpha i serie aiSV3-20/20/20 generatie is een drievoudige servo-versterker die wordt gebruikt in kleine CNC-machines van veel van 's werelds toonaangevende machinebouwers. DNC

Machinetypes waar deze module vaak wordt aangetroffen, zijn compacte verticale bewerkingscentra in het bereik van 400–600 mm slag, CNC-draaicentra met 2–3 servo-assen, draadvonkmachines, boor- en tapcentra, en kleinere horizontale bewerkingscentra. De 6,5A per as rating dekt de Alpha i voedingsmotorgroottes die op de X-, Y- en Z-assen van deze machines worden gebruikt zonder dat de grotere stroomcapaciteit van zwaardere SVM-varianten nodig is.

Interne printplaatarchitectuur

De A06B-6114-H303 is opgebouwd rond twee interne printplaten: de bedradingsprintplaat A16B-2203-0698, die de vermogentransistorfase en de motoruitgangsaansluitingen afhandelt, en de FSSB besturingskaart A16B-2101-004x, die de servo-lusberekening en de CNC-interface beheert. Geen van beide printplaten is afzonderlijk verkrijgbaar als serviceonderdeel — de module wordt als een complete eenheid onderhouden. De interne koelventilator, batterijpakket, zekeringen en transistormodules zijn echter verkrijgbaar als vervangingsonderdelen, waardoor gerichte reparatie op componentniveau mogelijk is bij gespecialiseerde FANUC servicefaciliteiten.

FAQ

V1: Wat is de FSSB-interface en heeft de A06B-6114-H303 deze nodig?

FSSB (FANUC Serial Servo Bus) is FANUC's glasvezel high-speed seriële interface tussen de CNC en de servo-versterkermodules. Ja — de A06B-6114-H303 is uitsluitend een FSSB-type module. Het is niet compatibel met de oudere analoge interfaces van Type A of Type B. Controleer of de FANUC CNC op de machine FSSB gebruikt voordat u deze module specificeert; FANUC 0i-B/C, 16i/18i/21i model B en 15i besturingen gebruiken allemaal FSSB.

V2: Welke servomotoren zijn compatibel met de A06B-6114-H303?

Met een nominale uitgang van 6,5A per as is deze module ontworpen voor FANUC Alpha i serie motoren met kleine capaciteit, meestal de αi4/3000 en αi8/3000 modellen. Dit zijn de standaard voedingsassenmotoren die te vinden zijn op compacte bewerkingscentra en CNC-draaibanken waar de SVM3-20/20/20i doorgaans wordt gespecificeerd. Motoren die een hogere asstroom vereisen, hebben een enkelassige SVM met een hogere stroomwaarde nodig.

V3: Kan één A06B-6114-H303 drie afzonderlijke enkelassige SVM1 modules vervangen?

Functioneel, ja — op voorwaarde dat elke van de drie assen niet meer dan 6,5A nominale stroom (20A piek) vereist. De SVM3-20/20/20i verwerkt drie assen in één 60 mm module in plaats van drie afzonderlijke modules, met dezelfde FSSB-interface en dezelfde Alpha i motorcompatibiliteit. De kastruimte wordt aanzienlijk verminderd. Het nadeel is dat een enkele modulefout alle drie de assen tegelijkertijd beïnvloedt in plaats van slechts één.

V4: Wat betekent alarmcode P op de A06B-6114-H303, en hoe moet ik deze oplossen?

Alarm P geeft een FSSB communicatiefout aan — een storing in de glasvezel seriële datacommunicatie tussen de FANUC CNC en de servo-versterkermodule. Controleer eerst de FSSB glasvezelkabels: inspecteer de connectoren aan zowel de module- als de CNC-zijde op beschadigingen, vervuiling op de optische oppervlakken, of een te kleine buigradius in de kabelgeleiding. Reinig de optische connectoren indien nodig. Als de glasvezel in orde is en het alarm aanhoudt, kan de storing in de FSSB besturingskaart van de module of de servo-interface van de CNC zitten — beide vereisen gespecialiseerde diagnose.

V5: Wordt de A06B-6114-H303 nog geproduceerd en is deze repareerbaar?

De A06B-6114-H303 behoort tot FANUC's Alpha i (6114 serie) generatie, die is vervangen door nieuwere aandrijfgeneraties. Het wordt niet meer in actuele productie gemaakt, maar blijft breed verkrijgbaar via industriële automatiseringskanalen als overtollige en gereviseerde voorraad. Reparatie op componentniveau wordt goed ondersteund — de interne koelventilator, transistormodules, zekeringen en batterijpakket zijn allemaal verkrijgbaar als serviceonderdelen, en door FANUC gespecialiseerde reparatiefaciliteiten kunnen de module herbouwen met een volledige gesloten-lus test tegen werkelijke Alpha i motoren en een live CNC.
