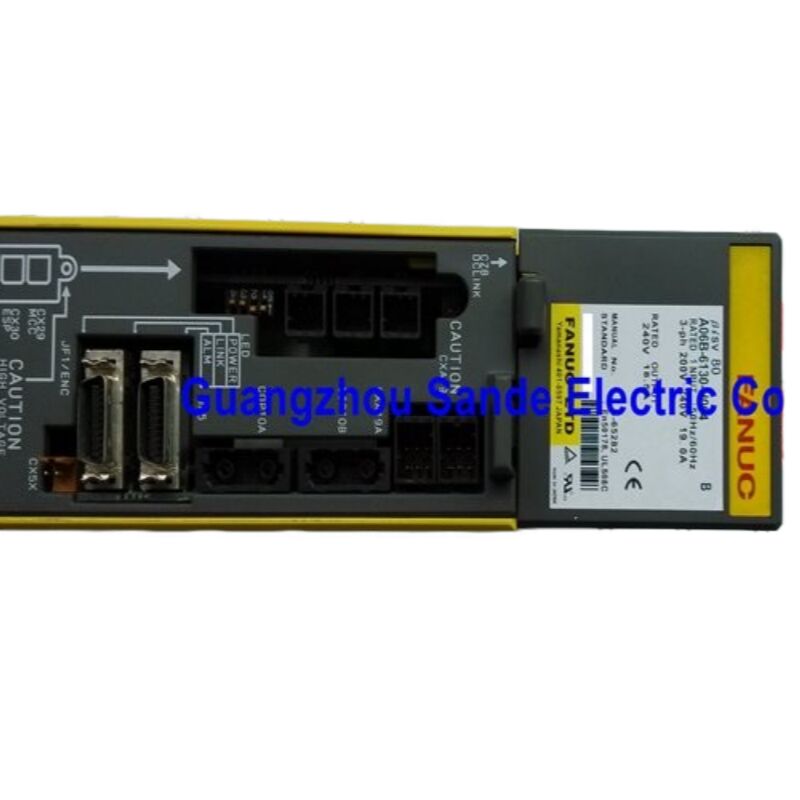

FANUC A06B-6130-H004 — Beta i Series SVM1-80i Enkelas Servo-versterker, FSSB-interface, 80A

Productidentificatie

Onderdeelnummer: A06B-6130-H004

Serie: FANUC MELSERVO Beta i (βi) Serie

Modelbenaming: SVM1-80i (Enkelas Servo Module, 80A klasse)

Interface: FSSB — FANUC Servo Serial Bus (glasvezel)

Referentiehandleiding: B-65322

Wat deze unit is

Binnen het assortiment FANUC Beta i servo-versterkers, neemt de A06B-6130-H004 een specifieke en goed gedefinieerde rol in: het is de 80A enkelassige module — de eenheid met de grootste capaciteit in de eerste generatie Beta i SVM1-serie. Terwijl de kleinere H001 (20A) en H002 (40A) varianten lichtere assen aandrijven, is de H004 gebouwd voor assen die een aanhoudende hoge stroom en snelle acceleratiereactie vereisen: automatische gereedschapswisselaars, turret-indexeer mechanismen, en de precisie rotatie- of lineaire assen die gebruikelijk zijn op EDM-machines.

Wat de hele Beta i versterkerfamilie onderscheidt van de Alpha iSV-serie is de architectuur. De A06B-6130-H004 is geen module in de traditionele zin — hij heeft zijn eigen geïntegreerde voedingsectie, waardoor hij elektrisch zelfvoorzienend is. Hierdoor kan hij overal op de machine worden gemonteerd, onafhankelijk van een externe PSM-voedingseenheid. Voor machinebouwers die compacte schakelkasten ontwerpen of een aandrijving dicht bij de as plaatsen die hij bedient, is deze onafhankelijkheid een echt praktisch voordeel.

Communicatie met de FANUC CNC verloopt via FSSB — de FANUC Servo Serial Bus — met behulp van een glasvezelkabel. De glasvezelverbinding elimineert de gevoeligheid voor ruis van elektrische signaalkabels over de afstanden die gebruikelijk zijn bij machine-installaties, en de snelle synchrone communicatie van het FSSB-protocol maakt het mogelijk dat de 0i-C en 0i-D besturingsfamilies een nauwkeurige multi-assige positie synchronisatie bereiken over alle aangesloten aandrijvingen tegelijkertijd.

Technische specificaties

Ingebouwde voeding: Waarom het ertoe doet op de fabrieksvloer

De standaardarchitectuur voor FANUC Alpha i servo-aandrijvingen omvat een gedeelde Power Supply Module (PSM) die DC-busvoeding conditioneert voor meerdere SVM-modules die in serie zijn geschakeld op een gemeenschappelijke bus. De Beta i SVM1-serie, inclusief de A06B-6130-H004, hanteert een geheel andere aanpak. Elke unit bevat zijn eigen gelijkrichter- en DC-bussectie — er is geen externe PSM vereist.

Vanuit het perspectief van machineontwerp heeft deze zelfvoorzienende architectuur reële gevolgen. De installatie is eenvoudiger: één set driefasige ingangsverbindingen, één 24V DC besturingsvoedingslijn en één FSSB glasvezelkabel. Er is geen busspanningssequencing, geen gedeelde PSM om te dimensioneren voor een combinatie van asbelastingen, en geen risico dat een PSM-storing meerdere assen tegelijkertijd uitschakelt. Als de A06B-6130-H004 een storing krijgt, verliest de machine één as — niet alle assen die een gemeenschappelijke voeding delen.

Voor onderhoudsteams geldt dezelfde logica. Het vervangen van de A06B-6130-H004 is een eenvoudige omwisseling: ontkoppel de driefasige ingang, de motorvermogensuitgang, de FSSB-glasvezel, de 24V besturingsvoeding en de remkabel indien aanwezig. De vervangende unit wordt geleverd met zijn eigen voeding die al is geïntegreerd. Geen PSM-dimensioneringsberekeningen, geen bus-herinbedrijfstelling.

FSSB Communicatie: De CNC-verbinding

FSSB — FANUC Servo Serial Bus — is FANUC's eigen snelle seriële communicatieprotocol voor het verbinden van de CNC met servo-versterkers. De A06B-6130-H004 maakt verbinding met de FSSB-poort van de CNC via een glasvezelkabel, en het glasvezelmedium is geen toevallig detail. Machine-omgevingen genereren aanzienlijke elektromagnetische interferentie: variabele frequentieaandrijvingen, inductieverwarming, relaisspoelen en schakelende voedingen creëren allemaal ruis die signaalniveau koperen bekabeling kan aantasten over lange afstanden van schakelkast naar as. Glasvezel draagt geen elektrisch potentieel en is er immuun voor.

Aan de communicatiekant werkt FSSB synchroon met de interpolatiecyclus van de CNC. Elk positiecommando, elk encoder feedbackpakket en elke parameteruitwisseling tussen de CNC en de A06B-6130-H004 gebeurt in lock-step met de reken cyclus van de CNC — typisch 1 ms op standaard 0i-systemen, met snellere cyclusopties beschikbaar op 30i-serie besturingen. Deze synchrone verbinding is wat soepele, nauwkeurige gecoördineerde asbeweging mogelijk maakt, omdat de CNC precies weet wanneer elke aandrijving elke positie-increment zal uitvoeren.

Typische machine-toepassingen

As van automatische gereedschapswisselaar (ATC). De ATC-arm op een verticale bewerkingscentrum — het mechanisme dat fysiek een gereedschap uit de spil trekt, naar het gereedschapsmagazijn zwaait en een nieuw gereedschap terugbrengt — moet zijn cyclus snel en herhaaldelijk voltooien, de hele ploeg. Snelle acceleratie naar een gedefinieerde positie, scherpe deceleratie en stop, positieve remvastzetting tijdens het wisselen van gereedschap. De 80A piekvermogenscapaciteit van de A06B-6130-H004 levert de acceleratietorquereserve die een ATC-as nodig heeft, en de FSSB-verbinding levert de positiebevestigingslatentie die nodig is voor het vergrendelen van de ATC-beweging met de spiloriëntatie en de gereedschapsklem/ontgrendel sequenties.

CNC-draaibank turret indexeer as. Turret-indexering op draaibanken is qua karakter vergelijkbaar met ATC-werking: korte, snelle, precieze bewegingen naar geïndexeerde posities, vele malen per uur uitgevoerd. Hoge piek stroom voor snelle acceleratie, goede positiebehoud eenmaal geïndexeerd, en betrouwbaar herstel van gereedschapspuntbelastingen tijdens het snijden. FANUC 0i-serie draaibanken met turrets in de βiS motorafmeting vallen ruim binnen het toepassingsgebied van de A06B-6130-H004.

EDM draad- en zinkmachines. Draad-EDM en zink-EDM machines gebruiken servo-assen om de elektrode positie te regelen met een zeer fijne resolutie en met een goed gedempte respons. De asbelastingen zijn vaak laag, maar de vereiste bandbreedte voor positie is hoog — de CNC heeft de aandrijving nodig om snel te reageren op fijne positiecorrectie commando's. De FSSB communicatieverbinding en de βiS encoder feedbackketen houden de commando-naar-respons latentie strak.

Vierde en vijfde as op bewerkingscentra. Roterende tafels en kantelbare tafels op bewerkingscentra vereisen een servo-as die is afgestemd op de motor die de tafel aandrijft. Voor kleinere roterende tafels in de βiS motorafmeting biedt de A06B-6130-H004 de juiste stroomsterkte in combinatie met de FSSB-interface die natuurlijk integreert in een bestaande 0i of 30i serie besturingsconfiguratie.

Interne hardware: Wat zit erin

De A06B-6130-H004 is opgebouwd rond drie functionele assemblages. De vermogensfase bevat een enkele 50A transistor module (IGBT) die de PWM-inversie van DC-bus naar driefasige motoruitgang verwerkt. De bedradingsprintplaat — A16B-3200-051x — biedt de verbindingslaag tussen de vermogensfase, de connectoren en de besturingsprintplaat. De besturingsprintplaat — A20B-2101-005x — verwerkt de FSSB-communicatie, de stroomlusverwerking, de decoderen van encoder feedback en alle beschermingsbewaking.

Van deze drie is de transistor module het enige vermogenscomponent dat afzonderlijk verkrijgbaar is voor reparatie op printplaatniveau. De twee printplaten zijn niet verkrijgbaar als zelfstandige reserveonderdelen via standaardkanalen; als een van beide printplaten defect raakt, is de economische weg een volledige unituitwisseling of gespecialiseerde reparatie met geschikte testapparatuur. Zekeringen en de interne koelventilator zijn ook als individuele componenten te onderhouden, wat de meest voorkomende leeftijdsgebonden onderhoudspunten dekt.

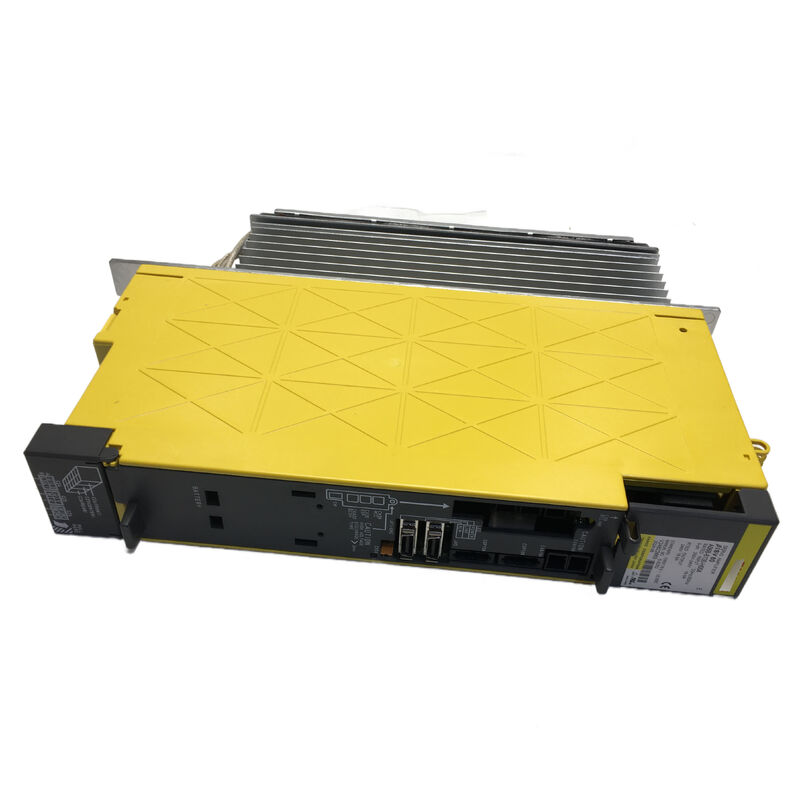

De vormfactor van 263 × 335 × 59 mm — smal en hoog — weerspiegelt de standaard FANUC Beta i railmontagevoetafdruk. Units worden verticaal gemonteerd met de koellichaamribben georiënteerd voor verticale natuurlijke convectie, aangevuld met de interne geforceerde luchtventilator. De diepte van 59 mm maakt relatief compacte schakelkastindelingen mogelijk, zelfs wanneer meerdere units naast elkaar zijn geïnstalleerd.

Beta i Serie Context: A06B-6130 Familie

De A06B-6130 serie omvat het volledige assortiment van de eerste generatie Beta i enkelassige SVM1 versterkers. De H004 is de variant met de hoogste stroomsterkte:

Alle vier delen dezelfde FSSB glasvezelinterface, dezelfde zelfvoorzienende voedingarchitectuur en hetzelfde bedrijfsbereik van 0°C–55°C. De keuze tussen hen wordt bepaald door de nominale en piek stroom van de te drijven servomotor. Het matchen van de versterker stroomsterkte met de motor is essentieel: een ondermaatse versterker zal zijn piek stroomlimiet bereiken tijdens acceleratie en een overstroomalarm activeren, terwijl een overmaatse versterker geen voordeel biedt en schakelkastruimte verspilt.

Installatie- en onderhoudshoogtepunten

Koelruimte. De interne ventilator trekt lucht door de koellichaamvinnen. De installatie richtlijnen van Mitsubishi en FANUC voor dit type rack-gemonteerde aandrijvingen vereisen over het algemeen minimale spelingen boven en onder de unit voor luchtstroom — geblokkeerde spelingen leiden tot verhoogde koellichaamtemperaturen en voortijdige degradatie van de transistor module. Verifieer dat de geïnstalleerde positie voldoende ventilatie biedt volgens de B-65322 handleiding.

24V DC besturingsvoeding. De 24V DC voeding voor de besturingsprintplaat moet worden betrokken van de hoofd 24V rail van de machine, maar met individuele zekeringen voor elke versterker om te voorkomen dat een storing in de besturingsprintplaat de gehele 24V rail uitschakelt en andere besturingscircuits tegelijkertijd laat instorten.

Glasvezelkabelbeheer. FSSB glasvezelkabels hebben een specificatie voor minimale buigradius. Scherpe bochten bij de connector of langs de kabelbaan veroorzaken invoegverlies dat uiteindelijk communicatiefouten veroorzaakt — asdetectie-alarmen of synchrone communicatiefouten op het CNC-display. Bij het routeren van de glasvezel, vermijd het strak vastbinden tegen metalen randen of door scherpe hoeken.

Ventilatoronderhoud. De interne koelventilator heeft een beperkte levensduur, meestal vermeld in FANUC onderhoudsdocumentatie op ongeveer 20.000–30.000 bedrijfsuren. In machines die twee of drie ploegen draaien, vertaalt dit zich naar een aanbevolen inspectie- of vervangingsinterval van de ventilator van enkele jaren. Ventilatorstoring leidt tot thermische uitschakelingen bij lagere belastingsniveaus dan verwacht en, uiteindelijk, schade aan de transistor module door aanhoudende oververhitting.

Parametercontrole na vervanging. Bij de eerste inschakeling na een vervanging van de A06B-6130-H004 zal de CNC zijn servo-initialisatieroutine via FSSB uitvoeren. Verifieer dat het type parameter van de servomotor correct is ingesteld voor de asmotor, dat de encoder feedback actief is, en dat de as referentiepositie opnieuw is ingesteld als de machine een absolute encoder systeem gebruikt.

FAQ

V1: Welke CNC-systemen zijn compatibel met de A06B-6130-H004?

De A06B-6130-H004 communiceert via de FSSB (FANUC Servo Serial Bus) glasvezelinterface en is compatibel met de FANUC Series 0i-C, 0i-D, 30i, 31i en 32i CNC-families. Het is niet compatibel met oudere FANUC-besturingen die dateren van vóór FSSB, noch met Alpha i serie SVM-versterkers die een DC-bus delen met een PSM-voedingmodule.

V2: Welke servomotoren drijft de A06B-6130-H004 aan?

Hij is ontworpen voor FANUC βiS (Beta i S) serie servomotoren in het juiste stroombereik — voornamelijk modellen zoals de βiS 12/3000 en βiS 22/3000. De motor moet worden afgestemd op de 80A piek / 18.5A nominale stroomcapaciteit van de versterker. Pogingen om een grotere motor aan te drijven die meer dan 80A piek vereist, zullen overstroombeveiligingsfouten veroorzaken.

V3: Vereist de A06B-6130-H004 een externe FANUC PSM-voedingmodule?

Nee. In tegenstelling tot de Alpha iSV-serie versterkers, heeft de A06B-6130-H004 zijn eigen geïntegreerde voeding en maakt hij rechtstreeks verbinding met een driefasige 200–240VAC lijninvoer. Er is geen externe PSM-module nodig, wat zowel de elektrische installatie als de schakelkastindeling vereenvoudigt.

V4: Welke alarmen duiden op een falende A06B-6130-H004, en wat zijn de eerste dingen om te controleren?

De meest voorkomende foutindicatoren zijn inverter-alarmen (SV-alarm 401/421 op FANUC 0i), overstroom-alarmen en asdetectiefouten op het CNC-display. Voordat u aanneemt dat de versterker defect is, controleer het volgende: verifieer dat de FSSB glasvezelkabel volledig is aangesloten en onbeschadigd is; bevestig dat de 24V DC besturingsvoeding aanwezig is en binnen tolerantie valt; controleer of de interne koelventilator draait; en inspecteer de ingangs zekeringen. Als deze allemaal in orde zijn, is de storing waarschijnlijk intern aan de versterker — transistor module, besturingsprintplaat of voedingsprintplaat.

V5: Kunnen de interne printplaten (A20B-2101-005x, A16B-3200-051x) afzonderlijk worden vervangen?

Deze printplaten zijn niet verkrijgbaar als zelfstandige reserveonderdelen via standaardkanalen. Voor een storing op printplaatniveau zijn de praktische opties gespecialiseerde reparatie van de complete unit door een door FANUC ervaren reparatiefaciliteit, of omwisseling voor een gereviseerde A06B-6130-H004. De interne transistor module, zekeringen en koelventilator zijn afzonderlijk te onderhouden en dekken de meest voorkomende slijtagegerelateerde storingen.
