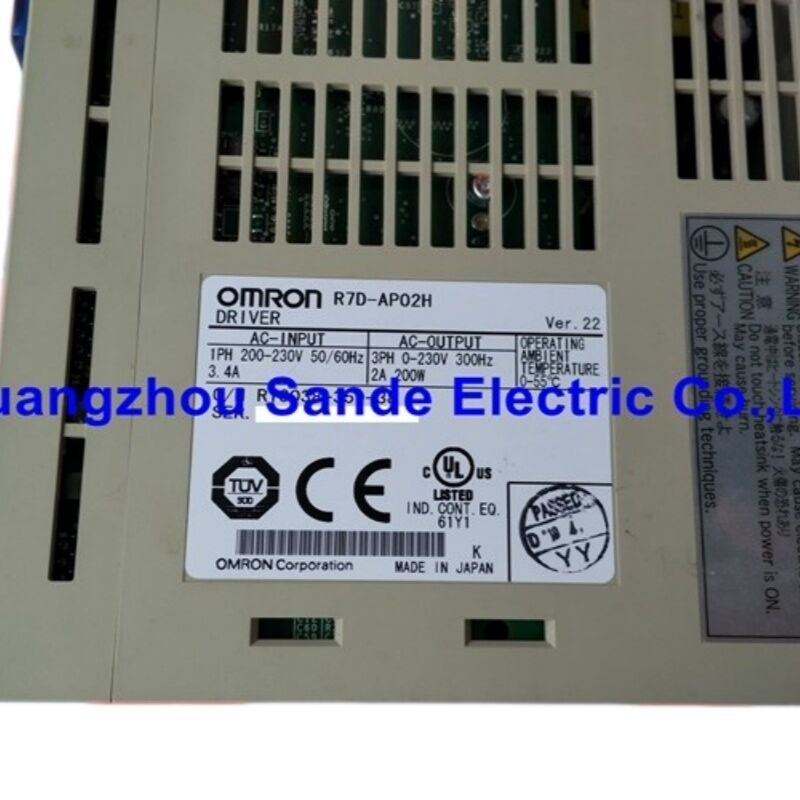

OMRON R7D-AP02H SmartStep A Serie Servoaandrijving — 200W Eenfasige 200V AC Servoaandrijving

Wanneer een Stappenmotor Niet Meer Voldoende Is

Er is een bepaald moment in machineontwerp waarop de stappenmotor die de juiste keuze leek, zijn grenzen begint te tonen — gemiste stappen onder belasting, oververhitting bij aanhoudende snelheden, of trillingen die zichtbaar zijn in afgewerkte onderdelen. De OMRON R7D-AP02H is speciaal voor dat moment gebouwd.

Onderdeel van OMRON's SmartStep A Serie, is de R7D-AP02H een 200W AC servoaandrijving die is ontworpen om in dezelfde kostenklasse en met dezelfde bedradingssimplificatie als een stappensysteem te passen, terwijl de gesloten-lus prestaties van een echte servo worden geleverd. Het concept is direct: accepteer een puls-string commando van elke algemene controller met puls-uitgang — hetzelfde type signaal dat een stappenmotor driver ontvangt — en stuur een borstelloze AC servomotor aan met realtime positie-feedback, automatische gain-afstemming en bescherming tegen vastlopen en overbelasting die een stappenmotor simpelweg niet kan bieden.

Het resultaat is een aandrijving die past in bestaande bewegingsarchitecturen zonder PLC-code te herschrijven, terwijl de problemen met positioneringsnauwkeurigheid en betrouwbaarheid die stappenmotorsystemen ontwikkelen onder reële belasting worden opgelost.

SmartStep A — Wat het Platform Was Ontworpen om Op te Lossen

OMRON positioneerde de SmartStep A serie in een specifieke kloof in de automatiseringsmarkt: toepassingen die complex genoeg zijn om servo-prestaties te vereisen, maar eenvoudig genoeg dat de kosten en programmeerdiepte van een volledige SGDH-klasse aandrijving niet gerechtvaardigd waren. Verpakkingsmachines, etiketteerstations, kleine transportbanden, indexeertafels en eenvoudige pick-and-place systemen — apparatuur waarbij de controller een basis PLC of speciale motion card is, en het bewegingsprofiel in wezen gewoon naar-positie is.

De SmartStep A aandrijvingen werken op puls-string ingang — de controller stuurt richting- en stap-pulsen uit, de aandrijving voert de beweging uit en verifieert de voltooiing via de encoder-feedbacklus. De servoaandrijving verwerkt alle gesloten-lus servo-wiskunde intern. Vanuit het perspectief van de PLC is de interface niet complexer dan het bedraden van een stappenmotor driver; het prestatieverschil zit volledig binnen de aandrijving.

Front-panel DIP-schakelaars regelen de basisconfiguratie — puls-ingangstype, motorrichting, dynamisch remgedrag — zonder dat software of een parameterunit nodig is voor standaardopstellingen. Dit was een bewuste ontwerpbeslissing: SmartStep A aandrijvingen waren bedoeld om geconfigureerd te worden door onderhoudstechnici op de fabrieksvloer, niet door servo-specialisten.

Technische Specificaties

Begrip van het Modelnummer: R7D-AP02H

OMRON's SmartStep A onderdeelnummers volgen een consistente logica die de moeite waard is om te weten bij het kruisverwijzen of zoeken naar alternatieven:

R7D — SmartStep A Servoaandrijving
AP — Standaardmodel (puls-string ingangstype)
02 — 200W vermogensklasse (01 = 100W, 04 = 400W, 08 = 750W)
H — 200V AC spanningsklasse (L achtervoegsel zou 100V AC aanduiden)

Het H/L achtervoegsel is niet uitwisselbaar. Een R7D-AP02L is elektrisch incompatibel met 200V voedingsbedrading en ontworpen voor een aparte 100V AC distributieomgeving. Bij het zoeken naar een vervanging moet het spanningsachtervoegsel overeenkomen met de installatie.

Compatibele Servomotoren

De R7D-AP02H is afgestemd op OMRON's 200W SmartStep A servomotoren. Twee body-stijlen zijn beschikbaar voor verschillende mechanische installatiebehoeften:

Cilindrische (standaard) body:

• R7M-A20030-S1 — spie-as, geen rem
• R7M-A20030-BS1 — spie-as, met 24V DC power-off rem

Platte (kort-body) stijl:

• R7M-AP20030-S1 — compacte versie
• R7M-AP20030-BS1 — platte body met remoptie

Beide motorfamilies delen dezelfde 200W elektrische specificaties: 0,637 N·m nominaal koppel, 3.000 t/min nominale snelheid, en 4.500 t/min momentane maximale snelheid. Piekkoppel bereikt 1,91 N·m — ongeveer drie keer het nominale koppel — voor korte acceleratie-eisen. De motor-encoder stuurt 2.000 pulsen per omwenteling uit op fasen A en B, met één Z-puls per omwenteling voor homing-referentie.

De lengte van de encoderkabel tussen motor en aandrijving beïnvloedt de immuniteit van het systeem tegen ruis. OMRON raadt standaardkabel aan voor vaste routing en robotkabel (flexibele constructie) voor installaties waarbij de kabel met de motor moet meebewegen.

Automatische Real-Time Afstemming — Inbedrijfstelling Zonder Oscilloscoop

Traditionele servo-inbedrijfstelling omvatte iteratieve aanpassing van de lusversterking: motor laten draaien, de respons observeren op een oscilloscoop of bewegingsanalysator, proportionele en integrale versterkingen aanpassen, herhalen. SmartStep A aandrijvingen automatiseren dit proces.

De automatische real-time afstemming functie monitort continu de inertie en belastingskenmerken van de motor tijdens de werkelijke werking. De aandrijving past zijn interne regelversterkingen in realtime aan om een optimale servorespons te behouden naarmate de belastingsomstandigheden veranderen — een functie die belangrijk is in machines waar de belasting per cyclus varieert, zoals verpakkingsapparatuur die producten van wisselend gewicht verwerkt of transportbanden met intermitterende belasting.

Voor machines met consistente, herhaalbare belastingen kan de aandrijving ook werken in een vaste-versterkingsmodus zodra de versterkingen zijn ingesteld, wat voorspelbaar, herhaalbaar gedrag oplevert over de stroomcycli heen.

Flexibiliteit van Ingangscommando en Besturings-I/O

De R7D-AP02H accepteert puls-string positiecommando's in drie formaten, selecteerbaar via de DIP-schakelaar op het voorpaneel:

• Puls + Richting — aparte puls-telling en richtingssignaal (meest voorkomende PLC-uitvoerformaat)
• CW / CCW pulsen — aparte voorwaartse en achterwaartse puls-treinen
• 90° Faseverschil — quadrature A/B encoder-stijl ingang

Maximale puls-ingangsfrequentie is 500 kpps (kilo-pulsen per seconde), wat de bovengrens bepaalt van hoe snel positiecommando's naar de aandrijving kunnen worden gestuurd. Bij 2.000 encoderpulsen per motoromwenteling komt een commando-snelheid van 500 kpps overeen met een maximale bevolen snelheid van 15.000 t/min — ruim boven de fysieke limieten van de motor, dus de puls-ingangsnelheid is nooit de prestatie-bottleneck in typische SmartStep A toepassingen.

Besturings-I/O omvat de standaard servo-interlocksignalen: Servo AAN, alarm reset, voorwaartse/achterwaartse aandrijvingsbeperkingen, en algemene ingangen en uitgangen voor in-positie bevestiging en alarmstatus. Een analoge monitoruitgang (CN4) levert realtime spanningssignalen die evenredig zijn met de motorsnelheid en het koppelstroom — nuttig voor oscilloscoopdiagnostiek zonder PC-software aan te sluiten.

Seriële Communicatie: RS-232C en RS-422A

Beide seriële poorten zijn aanwezig en functioneel op de R7D-AP02H. De RS-232C poort (CN3) maakt verbinding met een pc waarop OMRON's Parameter Unit software draait voor volledige parameter toegang, monitoring en aandrijvingsconfiguratie. De RS-422A interface ondersteunt multi-drop bedrading, waardoor een enkele pc of HMI kan communiceren met meerdere aandrijvingen op een gedeelde bus — praktisch voor machines met meerdere servo-assen.

Voor basisinbedrijfstelling en parameteraanpassing in het veld, sluit OMRON's R7A-PR02A hand-held Parameter Unit rechtstreeks aan op CN3 zonder laptop. Dit is het gereedschap dat de SmartStep A echt onderhoudbaar maakt in industriële omgevingen waar een pc niet altijd op de vloer is wanneer een storing moet worden verholpen.

Dynamisch Remmen en Regeneratie

Wanneer een servomotor vertraagt, gedraagt deze zich als een generator en stuurt energie terug naar de DC-bus van de aandrijving. De R7D-AP02H beheert deze regeneratieve energie via een interne absorptie van regeneratieve energie capaciteit van 37,1 J. Voor de meeste 200W toepassingen met belastingen met een matige inertie en normale vertragingshellingen is interne absorptie voldoende.

Voor toepassingen met hogere inertie-belastingen of frequente, snelle vertragingscycli, kan een externe regeneratieweerstand worden aangesloten over de B1 en B2 terminals om extra dissipatiecapaciteit te bieden. De aandrijving bewaakt de regeneratiebelasting en geeft een alarm als thermische limieten worden benaderd.

Dynamisch remmen — het resistieve remmen dat wordt geactiveerd wanneer de aandrijving faalt of stroom verliest — is configureerbaar via de DIP-schakelaar. Dit bepaalt hoe agressief de motor vertraagt tot stilstand bij stroomuitval, wat directe gevolgen heeft voor de machineveiligheid en mechanische belasting van de aandrijflijn.

Fabrikant Status en Inkoopnotities

De R7D-AP02H is niet meer in productie bij OMRON als huidig productie-item. De SmartStep A serie is vervangen door latere OMRON servo-platforms met uitgebreidere functies en netwerkmogelijkheden. De geïnstalleerde basis van SmartStep A systemen in het veld blijft echter groot — de aandrijvingen werden wereldwijd verkocht gedurende de jaren 2000 tot 2010, en veel machines die eromheen zijn gebouwd, blijven operationeel.

Vervangingseenheden worden verkregen via kanalen voor industriële surplus- en gereviseerde apparatuur. Bevestig bij aankoop dat de unit onder belasting is getest in plaats van alleen visueel te zijn geïnspecteerd, en verifieer dat de firmwareversie compatibel is met uw toepassing als parameter migratie van een bestaande aandrijving gepland is. De kernfunctionaliteit van de R7D-AP02H is goed gedocumenteerd in OMRON's Gebruikershandleiding (Cat. No. I533-E1-04) en Systeemconfiguratiehandleiding, die beide publiekelijk beschikbaar blijven uit OMRON's documentatiearchieven.

Veelgestelde Vragen

V1: Welke soorten controllers kunnen de R7D-AP02H aansturen, en vereist het OMRON's eigen PLC?

Er is geen OMRON-specifieke controller vereist. De R7D-AP02H accepteert een standaard puls-string commando-ingang — hetzelfde type signaal dat vrijwel alle PLC's met ingebouwde puls-uitvoerfunctie, speciale motion controllers, CNC-systemen en stappenmotor indexeerders uitvoeren. Het pulsformaat (Puls+Richting, CW/CCW, of 90° faseverschil) wordt geselecteerd via de DIP-schakelaar op het voorpaneel van de aandrijving. De commando-interface van de aandrijving is controller-agnostisch: als uw controller digitale pulsen en richtingssignalen kan uitvoeren met maximaal 500 kpps, kan deze aandrijving aansturen. OMRON's eigen PLC's en motion controllers werken natuurlijk met deze aandrijving, maar controllers van derden van Mitsubishi, Keyence, Panasonic of andere fabrikanten zijn even compatibel, zolang de puls-uitgangssignaalniveaus binnen de specificaties van de aandrijving vallen.

V2: Wat is het verschil tussen R7D-AP02H en R7D-AP02L, en kunnen ze worden vervangen?

Het enige verschil tussen deze twee modellen is de ingangsspanningsklasse:

• R7D-AP02H — Eenfasig 200/230V AC (170–253V), 50/60 Hz
• R7D-AP02L — Eenfasig 100/115V AC, 50/60 Hz

Ze zijn elektrisch incompatibel en kunnen niet voor elkaar worden vervangen zonder ook de voeding-bedrading te wijzigen. De H- en L-varianten worden ook gekoppeld aan verschillende sets servomotoren — de wikkeling van de R7M-A20030-□ motor is hetzelfde, maar spanningsgevoelige motorparameters verschillen tussen spanningsklassen. De servokabels zijn compatibel met beide varianten. Bij het zoeken naar een vervanging, moet u altijd de achtervoegselletter matchen met de spanningsklasse van de oorspronkelijke installatie.

V3: De aandrijving toont een alarmcode. Hoe kan ik deze diagnosticeren en resetten zonder PC-software?

De R7D-AP02H heeft een 7-segment LED-display op het voorpaneel dat alarmcodes direct weergeeft. Wanneer een alarm optreedt, toont het display een tweecijferige code (bijv. AL.14, AL.21, AL.40) die de specifieke foutcategorie identificeert: encoderfout, overspanning, onderspanning, overstroom, overbelasting, regeneratiefout, te hoge snelheid, of overmatige positieafwijking, onder andere. De OMRON SmartStep A Gebruikershandleiding (I533-E1-04) bevat een complete tabel met alarmcodes met oorzaak en corrigerende actie voor elke code. Na het oplossen van de hoofdoorzaak kan het alarm worden gereset door kortstondig de alarm reset ingang op de besturings-klemmenstrook van de aandrijving te activeren — hiervoor is geen pc nodig. Reset en start niet herhaaldelijk opnieuw zonder de onderliggende oorzaak op te lossen; aanhoudende alarmen duiden doorgaans op een bedradingsfout, mechanische obstructie, onjuiste gain-instelling of een falend hardwarecomponent dat niet vanzelf verdwijnt.

V4: Kan ik een R7D-AP02H gebruiken met een servomotor van een andere fabrikant, of vereist het OMRON's R7M motor?

De R7D-AP02H is ontworpen en gekalibreerd voor OMRON's R7M-A20030 en R7M-AP20030 200W servomotoren, die een specifieke incrementele encoder van 2.000 pulsen/omwenteling gebruiken met een connector en bedradingsschema dat is afgestemd op de CN2 encoder-ingang van de aandrijving. Het gebruik van een servomotor van een derde partij met een ander type encoder, andere wikkelingsinductie of andere connectorbedrading zou zorgvuldige verificatie van elektrische compatibiliteit vereisen en wordt niet ondersteund door OMRON. In de praktijk wordt het vervangen van een niet-OMRON motor op deze aandrijving in een productieomgeving niet aanbevolen — het auto-tuning algoritme en de beschermingsdrempels van de aandrijving zijn gekalibreerd op de motorparameters van de R7M-serie, en misverhoudingen kunnen leiden tot instabiel servo-gedrag of aandrijffouten. Als het originele motormodel niet meer beschikbaar is, is een exacte OMRON-vervanging of een geteste compatibele motor gespecificeerd door OMRON voor deze aandrijffamilie de juiste weg.

V5: De machine heeft meerdere R7D-AP02H aandrijvingen. Heb ik aparte pc-verbindingen nodig voor elke aandrijving voor monitoring, of kunnen ze worden genetwerkt?

Meerdere aandrijvingen kunnen een enkele monitoringsverbinding delen met behulp van de RS-422A multi-drop configuratie. De RS-422A poort op elke aandrijving (CN3) ondersteunt busbedrading waarbij meerdere aandrijvingen in een daisy-chain of ster-topologie worden aangesloten op een enkele RS-422A host-interface. Elke aandrijving krijgt een uniek unit-adres toegewezen via de draaischakelaar op het voorpaneel, waardoor OMRON's pc-monitoringssoftware individuele aandrijvingen op de gedeelde bus kan adresseren en ermee kan communiceren. Voor een kleine machine met twee of drie servo-assen betekent dit dat een enkele RS-232-naar-RS-422-converter op de monitorings-pc alle aandrijvingen tegelijkertijd kan bereiken — praktisch voor multi-axis diagnostiek, parametervergelijking tussen assen, of het uploaden van een parameterreeks naar alle aandrijvingen vanuit één bestand. De RS-232C poort is een point-to-point verbinding voor toegang tot slechts één aandrijving en ondersteunt geen multi-drop werking.

De OMRON R7D-AP02H maakt deel uit van de SmartStep A servo-aandrijvingsserie (Cat. No. I533). Dit model is niet meer in productie bij OMRON. Verifieer altijd de alarmgeschiedenis van de aandrijving, de staat van de encoderkabel en de motorcompatibiliteit vóór installatie. Raadpleeg de OMRON Gebruikershandleiding I533-E1-04 voor volledige bedradings-, parameter- en probleemoplossingsdocumentatie.
