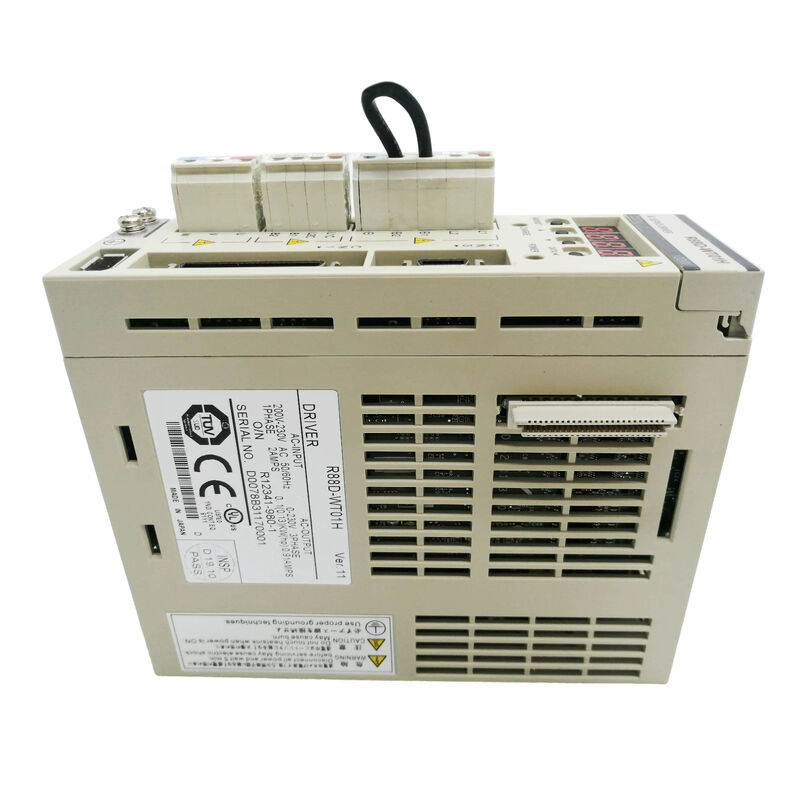

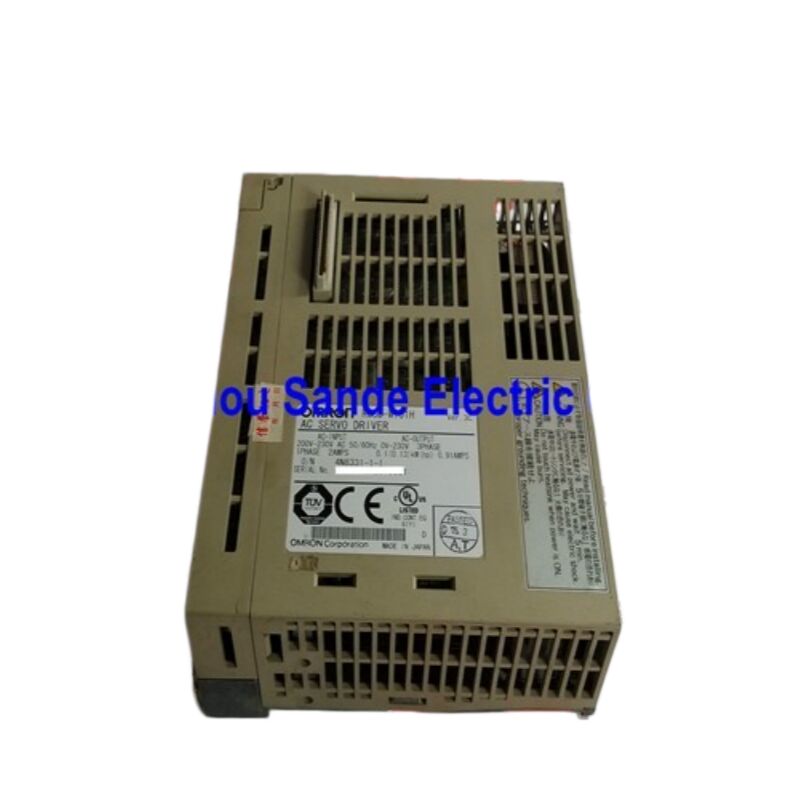

OMRON R88D-WT01H OMNUC W-Serie AC Servo Drive — 100W Eenfasige 200V Servo Driver

Meer dan een snelheidsregelaar

Vraag elke automatiseringstechnicus die jarenlang met OMRON's servo-lijn heeft gewerkt welke platform de standaard heeft gezet, en de OMNUC W-Serie komt consequent naar voren. De R88D-WT01H bevindt zich aan het instappunt van die familie — een 100W, eenfasige 200V AC servo driver — maar het woord "instap" doet geen recht aan wat deze drive werkelijk doet. Het is een driemodus drive: positiecontrole, snelheidscontrole en koppelcontrole, allemaal in dezelfde hardware. De bedrijfsmodus is een parameterinstelling, geen hardwarevariant. Eén drive, drie fundamenteel verschillende besturingsgedragingen.

Die ontwerpfilosofie werd doorgevoerd in alles wat OMRON in de W-Serie bouwde. Het doel was een servo-platform dat capabel genoeg was om precieze positionering op een kleine verpakkingsas, nauwkeurige snelheidsregeling op een toevoerrol, of door koppel geregelde spanningsbeheer op een wikkelstation — zonder dat hiervoor verschillende hardware nodig was voor elke toepassing. De R88D-WT01H levert die flexibiliteit in een compacte paneelmontagebehuizing met een gewicht van minder dan één kilogram.

Modelnummer Ontcijferen: R88D-WT01H

Elk teken in OMRON's naamgevingsconventie voor servo-drivers communiceert specifieke hardware-informatie:

Het T-aanduiding in het modelnummer is het meest functioneel significante teken voor toepassingsselectie. Het bevestigt dat deze drive alle drie de besturingsmodi in één eenheid ondersteunt, waardoor het zich onderscheidt van eerdere of eenvoudigere OMRON servo-platforms die op hardwareniveau aan één besturingsmodus waren gekoppeld.

Het H-suffix geeft de 200V spanningsklasse aan. Het directe equivalent in de 100V-klasse is de R88D-WT01HL — hetzelfde vermogen, andere voedingsspanning. Deze zijn niet uitwisselbaar; de hoofdcircuitwikkeling, interne busspanning en motorcompatibiliteit verschillen tussen H- en L-varianten.

Volledige Technische Specificaties

Drie Besturingsmodi — Eén Drive

De functionaliteit die W-Serie drives in het OMRON-assortiment definieert, is de gelijktijdige beschikbaarheid van alle drie de servo-besturingsarchitecturen binnen dezelfde eenheid.

Positiebesturingsmodus accepteert puls-string commando's van de controller — de drive sluit de positielus rond de encoderfeedback en voert de bevolen beweging uit. De puls-ingang accepteert Pulse+Direction, CW/CCW, of 90° faseverschil formaten. Een elektronische tandwiel functie schaalt de commando-pulsverhouding, waardoor de uitgangspulsfrequentie van de controller kan worden afgestemd op de vereiste motorresolutie zonder het controllerprogramma te wijzigen. Maximale commando-pulsfrequentie ondersteunt snelle positioneringsvereisten zonder een systeemknelpunt te worden.

Snelheidsregelmodus accepteert een analoge spanningsreferentie (typisch ±10V DC) van de controller of van een potentiometer, en regelt de motorsnelheid proportioneel aan die ingang. Het snelheidsregelbereik van 1:5.000 — wat betekent dat de drive de snelheid nauwkeurig kan regelen van 0,6 omw/min tot 3.000 omw/min — is een benchmarkcijfer dat echte gesloten-lus prestaties weerspiegelt in plaats van een theoretisch maximum. Aan de onderkant van dat bereik draait de motor soepel en controleerbaar, wat belangrijk is voor toevoertoepassingen waarbij nauwkeurigheid op kruipsnelheid direct de productkwaliteit beïnvloedt.

Koppelregelmodus regelt het motor-uitgangskoppel proportioneel aan een analoog commandosignaal, met een snelheidslimiet op een vooraf ingesteld maximum. Deze modus wordt gebruikt waar kracht of spanning moet worden geregeld in plaats van positie of snelheid — webspanningssystemen, klemmekanismen, koppelbegrensd schroeven, en materiaalbehandeling waarbij de belasting de referentie is.

Schakelen tussen modi is een parameterwijziging, geen hardwarewissel. Een machineontwerper kan een as prototypen in snelheidsmodus, en vervolgens overschakelen naar positie modus voor de definitieve implementatie, waarbij dezelfde drive gedurende het hele proces wordt gebruikt.

Compatibele Servo Motoren

De R88D-WT01H is afgestemd op OMRON's 100W W-Serie servo motoren die draaien op 3.000 omw/min nominale snelheid. Vier configuraties zijn beschikbaar, afhankelijk van de motorbehuizingstijl en het encoder type:

Cilindrische behuizing (standaard):

• R88M-W10030H — incrementele encoder, 100W
• R88M-W10030T — absolute encoder, 100W

Platte (slank profiel) behuizing:

• R88M-WP10030H — incrementele encoder, compacte behuizing
• R88M-WP10030T — absolute encoder, compacte behuizing

Het H-suffix op de motor geeft een incrementele encoder aan; de T-suffix geeft een absolute encoder met batterijback-up aan. Beide encoder types worden volledig ondersteund door de R88D-WT01H — de drive heeft een speciale CN8 batterijconnector voor de back-up batterij van de absolute encoder, en de firmware ondersteunt beide encoder types via dezelfde CN2 encoder ingang.

De prestatiekenmerken die alle vier de 100W motorvarianten delen: nominaal koppel 0,318 N·m, nominale snelheid 3.000 omw/min, momentane maximumsnelheid 4.500 omw/min, momentaan maximum koppel 0,96 N·m.

De platte motoren (WP) bieden dezelfde elektrische prestaties als hun cilindrische tegenhangers in een aanzienlijk kortere behuizingslengte — nuttig in machines waar de motor montageholte een beperkte axiale diepte heeft.

Connector Lay-out en Frontpaneel

Het begrijpen van de functie van elke connector bespaart tijd tijdens bedrading en probleemoplossing. Vanaf de bovenkant van de drive naar beneden:

Het batterijcompartiment en CN8 bevinden zich onder de bovenklep. Als een motor met absolute encoder is aangesloten, wordt de back-up batterij hier gemonteerd. Zonder een opgeladen batterij kan de absolute encoder geen multi-turn positiegegevens behouden na een stroomcyclus — een batterijalarm bij het opstarten is meestal terug te voeren op dit compartiment.

CN5 is een tweepins analoge monitor uitgang. Real-time analoge spanningssignalen proportioneel aan motorsnelheid en koppelstroom verschijnen hier, leesbaar met een oscilloscoop of datarecorder zonder PC-software aan te sluiten. Dit is het snelste diagnostische pad tijdens ingebruikname — sluit een scope aan op CN5 en u kunt onmiddellijk motorsnelheid- en koppelgolfvormen zien als reactie op commando's.

CN3 is de seriële communicatiepoort (RS-232C / RS-422A) voor parameterunit of PC-verbinding. De OMRON R88A-PR02W handbediende parameterunit wordt hier aangesloten voor veldprogrammering en monitoring zonder laptop. PC-gebaseerde installatie maakt gebruik van OMRON's WmonWin monitoring software via RS-232C.

CN1 is de besturings I/O connector — hier wordt de PLC of motion controller op aangesloten: commando-pulsen (positie modus), analoge snelheids- of koppelreferentie (snelheid/koppel modus), servo AAN/UIT, alarm reset, vooruit/achteruit limiet inhibitie, en uitgangssignalen zoals in-positie, nul-snelheid, en alarmstatus.

CN2 is de encoder feedback connector, die de motorsignalen van de encoder terugvoert naar de positie/snelheid verwerkingscircuits van de drive.

Absolute Encoder Werking: Positie Behoud Over Stroomcycli

Wanneer een T-suffix motor (absolute encoder) wordt gekoppeld aan de R88D-WT01H, kan het servo-systeem multi-turn absolute positie rapporteren aan de controller, zelfs na een volledige stroomonderbreking. De encoder slaat zijn multi-turn telling en positie binnen de omwenteling op in intern niet-vluchtig geheugen, ondersteund door de batterij in CN8.

Bij het inschakelen leest de drive onmiddellijk de opgeslagen positie van de encoder. De controller ontvangt de huidige aspositie zonder dat een homing cyclus nodig is — de machine weet waar hij zich bevindt zodra de stroom wordt ingeschakeld. Dit is het praktische verschil dat absolute encoders de extra kosten waard maakt in machines waar homing cycli productietijd verbruiken, of waar een veilig homing pad gecompliceerd wordt door de geometrie of gereedschappen van de machine.

Motoren met incrementele encoder (H-suffix) vereisen een referentiepunt terugkeer bij elke stroomcyclus. De afweging is lagere kosten en geen batterijonderhoud. Voor machines waar homing snel, goedkoop en onopvallend is, blijven incrementele encoders een rationele keuze.

Netwerkconnectiviteitsopties

De basis R88D-WT01H communiceert via zijn RS-232C / RS-422A seriële poort. Voor installaties die integratie met veldnetwerken vereisen, voegt de R88A-NCW152-DRT DeviceNet Optie Unit DeviceNet slave functionaliteit toe aan W-Serie drives. De optie unit wordt via een externe DSI communicatiekit aangesloten op de seriële poort van de drive en stelt de drive in staat deel te nemen aan een DeviceNet netwerk — parameter toegang, commando-transmissie en statusmonitoring allemaal via het apparaatnetwerk zonder aparte punt-naar-punt bedrading naar elke drive.

Dit upgrade pad was een belangrijke functie voor machinebouwers die OMRON's CS1 en CJ1 PLC families gebruikten met DeviceNet master units. Eén DeviceNet kabel naar het paneel kon meerdere servo drives bereiken, wat de bedrading vereenvoudigde en gecentraliseerde diagnostiek mogelijk maakte.

Overwegingen voor Inkoop en Vervanging

De R88D-WT01H is niet meer in OMRON's actieve productiecatalogus. De OMNUC W-Serie werd opgevolgd door OMRON's G-Serie en later de 1S-Serie, die uitgebreide netwerkmogelijkheden, hogere encoderresolutie en EtherCAT connectiviteit bieden. Echter, W-Serie drives blijven geïnstalleerd in een groot aantal actieve machines wereldwijd, en vervangingseenheden worden regelmatig betrokken via gespecialiseerde leveranciers van industriële automatisering.

Bij aankoop van een gebruikte of gereviseerde R88D-WT01H, bevestig dat de eenheid belast is getest, niet alleen ingeschakeld. Een drive kan een visuele inspectie en opstarten zonder fouten doorstaan, terwijl het nog steeds gedegradeerde IGBT-prestaties, gecompromitteerde encoder signaalverwerking, of veroudering van condensatoren vertoont die alleen onder motorbelasting verschijnen. Verifieer dat het batterijcompartiment van de absolute encoder intact is als de drive zal worden gebruikt met T-suffix motoren.

Veelgestelde Vragen

V1: Wat is het verschil tussen R88D-WT01H en R88D-WT01HL, en zijn ze uitwisselbaar?

De functionele architectuur van deze twee drives is identiek — beide zijn 100W W-Serie driemodus servo drivers. Het enige verschil is de ingangsspanningsklasse: de R88D-WT01H werkt op een eenfasige 200/230V AC voeding (170–253V), terwijl de R88D-WT01HL werkt op eenfasige 100V AC. Ze zijn elektrisch incompatibel en kunnen niet voor elkaar worden ingewisseld. De compatibele motor sets verschillen ook — H-klasse drives worden gekoppeld aan 200V motoren (R88M-W10030H/T), en HL-klasse drives worden gekoppeld aan 100V motoren van hetzelfde mechanische frame. Als uw installatiepaneel 200V eenfasig heeft, is alleen de H-suffix drive correct. Het monteren van een HL-klasse drive op een 200V voeding zal de drive beschadigen; het monteren van een H-klasse drive op een 100V voeding zal leiden tot onderspanningsfouten en de drive zal niet werken.

V2: Kan de R88D-WT01H werken in positiebesturingsmodus met elke PLC met puls-uitgang, of vereist het een OMRON controller?

De R88D-WT01H accepteert standaard puls-string positiecommando's en is controller-agnostisch in deze modus. Elke PLC, motion controller, of indexeerunit die in staat is om differentiële of open-collector puls-signalen uit te voeren in Pulse+Direction, CW/CCW, of 90° faseverschil formaat, kan deze drive aansturen. OMRON's eigen positioneringseenheden (CJ1W-NC, CS1W-NC serie) koppelen natuurlijk, maar Mitsubishi, Keyence, Panasonic, en controllers met puls-uitgang van andere fabrikanten werken even goed, mits de signaalniveaus en uitgangsstroomspecificaties binnen de CN1 ingangsspecificaties van de drive vallen. Voor snelheids- en koppelregelmodi vereist de drive een ±10V DC analoge referentie, wat een standaarduitgang is van vrijwel alle analoge PLC-modules en motion controllers.

V3: De drive toont een batterijalarm. Wat betekent dit en hoe dringend is het?

Een batterijalarm op de R88D-WT01H geeft aan dat de back-up batterijspanning in het CN8 batterijcompartiment onder de drempel is gedaald die nodig is om de absolute encoder positiegegevens te behouden. Dit alarm is alleen relevant wanneer een T-suffix motor (absolute encoder) is aangesloten; het heeft geen invloed op systemen die motoren met incrementele encoder (H-suffix) gebruiken. De urgentie hangt af van de huidige staat van de batterijspanning: een vroege batterijwaarschuwing betekent dat de batterij verzwakt en binnenkort moet worden vervangen, maar de encodergegevens zijn nog intact. Als de batterij volledig ontlaadt, kan de multi-turn positie telling opgeslagen in de encoder verloren gaan — bij de volgende inschakeling zal de drive een referentiepunt terugkeer vragen om de absolute positie referentie te herstellen. Vervang de batterij voordat deze volledig ontlaadt om dit te voorkomen. OMRON's gespecificeerde vervanging is de R88A-BAT01W batterij unit.

V4: Wat is het snelheidsregelbereik van 1:5.000 en waarom is het belangrijk voor mijn toepassing?

Een snelheidsregelbereik van 1:5.000 betekent dat de drive de motorsnelheid nauwkeurig kan regelen van slechts 0,6 omw/min tot 3.000 omw/min, terwijl hij zijn gespecificeerde belastingsregeling prestaties behoudt. In praktische termen vertelt dit cijfer u hoe langzaam de drive de motor kan laten draaien met betrouwbare snelheidsstabiliteit. Voor de meeste positioneringsapplicaties is dit bereik ver meer dan nodig. Waar het cruciaal wordt, is in toepassingen die zeer langzame, stabiele rotatie vereisen — gecontroleerde materiaaltoevoer, foliewikkeling op bijna nul snelheid tijdens lassen, of nauwkeurige indexering op lage snelheid waarbij elke snelheidsvariatie een zichtbaar defect in het product produceert. Drives met smallere regelbereiken (zeg 1:1.000) worden instabiel of gaan schommelen aan de onderkant; het 1:5.000 bereik van de W-Serie weerspiegelt de resolutie en bandbreedte van de snelheidsregelingslus van de drive, wat een competitief onderscheidend vermogen was voor OMRON toen dit platform actueel was.

V5: De R88D-WT01H is niet meer in productie. Is de OMRON G5-Serie of 1S-Serie een directe vervanging?

Geen van beide is een volledig transparante directe vervanging, maar beide kunnen substitueren met parameter- en bedradingswerk. De OMRON G5-Serie (R88D-KN01H-ECT of niet-ECT variant) is de dichtstbijzijnde opvolger qua toepassingsscope en motor koppeling — OMRON produceerde ook compatibele G5-Serie 100W motoren die dezelfde frameafmetingen delen als W-Serie motoren. Echter, de connector lay-outs, parameter nummering, en encoder kabel types verschillen tussen de W-Serie en G5-Serie, dus bedradingswijzigingen zijn nodig. De 1S-Serie (R88D-1SN01H-ECT) is OMRON's huidige platform met EtherCAT communicatie en hogere resolutie encoders; het vertegenwoordigt een grotere verandering in bedradings- en PLC-programmeringsvereisten. Voor een pure onderhoudsvervanging waarbij het doel is om een defecte drive in een bestaande machine te herstellen zonder herontwerp, is het betrekken van een geteste R88D-WT01H van de surplusmarkt en het overzetten van de originele parameter set doorgaans sneller dan een platformmigratie. Als de machine wordt bijgewerkt of meerdere assen tegelijk moeten worden vervangen, biedt de G5-Serie het meest praktische upgrade pad van de W-Serie.

De OMRON R88D-WT01H maakt deel uit van het OMNUC W-Serie AC servo systeem (Gebruikershandleiding Cat. Nr. I531). Dit model is niet meer in OMRON's huidige productieassortiment. Verifieer altijd het encoder type (incrementeel vs. absoluut) en de compatibiliteit van de spanningsklasse voordat u een vervanging bestelt. Wacht minimaal vijf minuten na het loskoppelen van de stroom voordat u aan de bedrading of connectoren van de drive werkt om interne condensatoren te laten ontladen.
