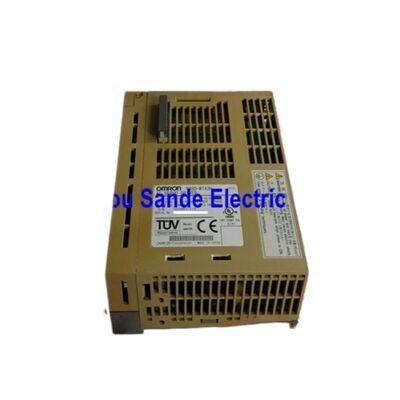

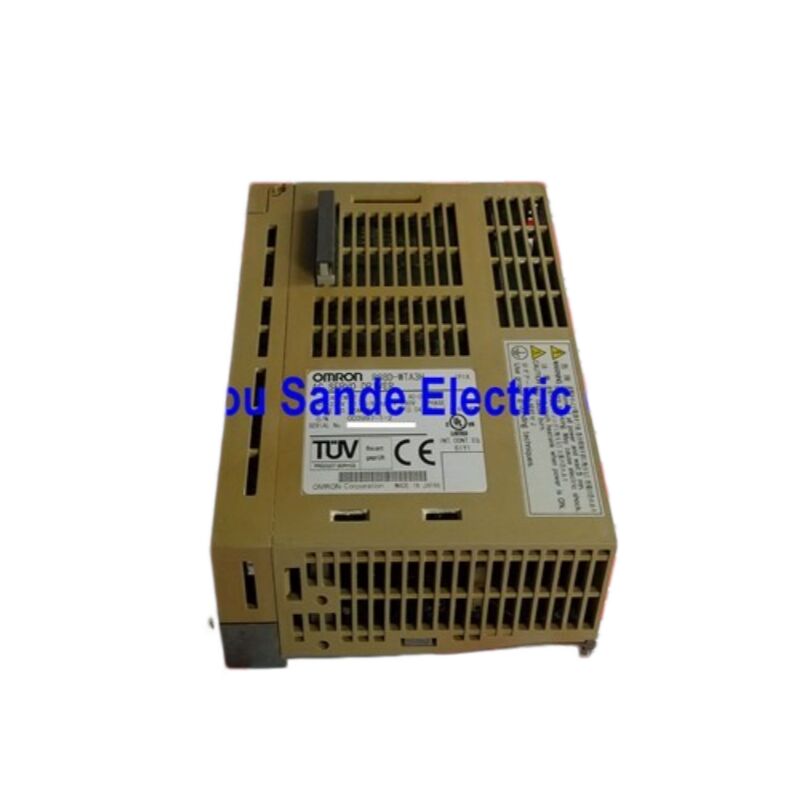

OMRON R88D-WTA3H — OMNUC W-Serie 30W AC Servo Driver, eenfasig 200V

De Kleinste Aandrijving in een Serieuze Servo Familie

Dertig watt klinkt niet veel, totdat je bedenkt wat de R88D-WTA3H werkelijk te bieden heeft. Dit is het instappunt met minimale vermogens van OMRON's OMNUC W-Serie — een servo-platform dat zich uitstrekt van deze compacte 30W-eenheid tot wel 15 kW, met dezelfde driemodus-besturingsarchitectuur, dezelfde seriële encoder-interface en dezelfde programmeeromgeving over het gehele bereik. Het kopen van de kleinste aandrijving in deze familie betekent niet dat je een uitgekleed product accepteert. Je krijgt positiebesturing, snelheidsregeling en koppelregeling in dezelfde hardware, seriële encoder-compatibiliteit met zowel incrementele als absolute motoren, en een RS-232C / RS-422A communicatiepoort — de volledige W-Serie functieset, alleen geschaald naar een 30W-belasting.

Voor machinebouwers die werken met kleine precisie-assen — etiketteerkarretjes, compacte doseerkoppen, optische uitlijningsstages, of miniatuur indexeer mechanismen — raakt de R88D-WTA3H precies het doel. Het overdimensioneren van een servo-aandrijving verspilt paneelruimte en voegt onnodige kosten toe; de WTA3H bestaat omdat sommige toepassingen echt 30W servo-prestaties nodig hebben en niets meer.

Technische Specificaties

Bijpassende Motor: R88M-W03030H

De R88D-WTA3H is specifiek afgestemd op de R88M-W03030H serie van 30W, 3.000 omw/min cilindrische servo-motoren — de kleinste leden van de W-Serie motorfamilie.

Onder nominale omstandigheden levert de R88M-W03030H 0,0955 N·m continu koppel, draaiend met 3.000 omw/min. De momentane pieksnelheid bereikt 4.500 omw/min, en het piekkoppel dat beschikbaar is tijdens acceleratiepieken is ongeveer drie keer het nominale cijfer — consistent met het W-Serie motorontwerp over alle vermogensklassen. De motoras is afgedicht volgens IP67, wat betekent dat hij directe blootstelling aan reiniging kan weerstaan in omgevingen voor voedselproductie en reinigbare productieomgevingen, zelfs terwijl deze kleinere aandrijving veilig in een afgesloten paneel blijft.

Twee motorconfiguraties zijn beschikbaar voor deze aandrijving:

• R88M-W03030H-□ — incrementele encoder, 13-bit resolutie
• R88M-W03030T-□ — absolute multi-turn encoder, 16-bit resolutie

De motor met T-suffix behoudt zijn absolute positie over stroomcycli met behulp van de back-up batterij in de CN8-connector van de aandrijving. Kies de H-suffix incrementele motor wanneer het homing bij elke opstart acceptabel is en kostenreductie een prioriteit is. Kies de T-suffix absolute motor wanneer de machine geen homing-cyclus kan veroorloven — of wanneer het homing-pad mechanisch beperkt is door de toepassing.

Voor installaties waar de axiale lengte beperkt is, bieden OMRON's platte (slanke profiel) 30W motoren dezelfde elektrische prestaties in een korter motorframe en zijn ze volledig compatibel met deze driver.

Drie Besturingsmodi, Geen Hardware Wijzigingen

Wat de OMNUC W-Serie onderscheidt van meer basale servo-platforms is de T-type driemodus architectuur ingebouwd in elke aandrijving binnen de familie — inclusief deze 30W-eenheid. Positie-, snelheids- en koppelregeling zijn geen aparte productvarianten; het zijn bedrijfsmodi die per parameter worden geselecteerd. Eén enkele R88D-WTA3H kan elk van deze drie besturingsrollen in een machine vervullen.

Positiebesturing verwerkt puls-string commando's van de host controller en sluit de positielus intern met behulp van encoder feedback. De elektronische tandwiel functie schaalt de commando puls ingang, zodat de controller geen hoogfrequente pulstreinen hoeft uit te sturen om fijne positioneringsresolutie te bereiken. Drie puls ingangsformaten worden ondersteund: Puls + Richting, CW/CCW, en 90° faseverschil. Deze flexibiliteit betekent dat de aandrijving commando's accepteert, rechtstreeks van OMRON's eigen positioneringseenheden, evenals van controllers van derden met verschillende uitvoerconventies.

Snelheidsregeling regelt de snelheid van de motoras proportioneel aan een analoge spanningsreferentie, typisch ±10V DC. Het snelheidsregelbereik van 1:5.000 is dezelfde specificatie die grotere W-Serie aandrijvingen hebben — het 30W model accepteert geen verminderde prestaties alleen vanwege zijn lagere vermogensclassificatie. Aan de langzame kant van dat bereik draait de motor soepel en controleerbaar zonder jagen, wat belangrijk is in toepassingen met spanningsregeling en toevoer, waar lage-snelheid stabiliteit de outputkwaliteit bepaalt.

Koppelregeling regelt het motoruitgangskoppel proportioneel aan een analoog ingangssignaal, met een configureerbare snelheidslimiet om doorlopen op onbelaste assen te voorkomen. Deze modus wordt gebruikt waar de machine kracht in plaats van beweging moet regelen — wikkelspanning, klemkracht, of gecontroleerde krachtinbrengoperaties.

Het wisselen van modi is een parameterwijziging, gedocumenteerd in de standaard W-Serie gebruikershandleiding. Een machineontwerper kan de aandrijving configureren voor ontwikkelingstests in snelheidsmodus, en vervolgens overschakelen naar positie modus voor definitieve inbedrijfstelling, met behulp van dezelfde hardware gedurende het hele proces.

Seriële Encoder: Hogere Resolutie Dan de Vorige Generatie

De W-Serie motor-aandrijving combinatie maakt gebruik van een seriële encoder interface in plaats van traditionele incrementele A/B/Z kwadratuur signalen. Dit is een belangrijk onderscheid met oudere servo-platforms.

Incrementele encoder motoren in de W-Serie (H-suffix motoren) gebruiken een 13-bit seriële encoder, wat 8.192 tellingen per omwenteling aan positie-feedback levert binnen de servoloop van de aandrijving. Absolute encoder motoren (T-suffix) gebruiken een 16-bit absolute seriële encoder, wat 65.536 tellingen per omwenteling levert binnen één enkele omwenteling, plus multi-turn tracking voor absolute positie over elk aantal omwentelingen.

De seriële encoderverbinding tussen motor en aandrijving is ook minder gevoelig voor ruis dan parallelle kwadratuur bedrading. Eén enkele kabel transporteert positiegegevens, snelheidsgegevens, encoderstatus en motor thermistor metingen als een seriële datastroom. Dit vermindert het aantal connectorpinnen, vereenvoudigt kabelgeleiding en elimineert de differentiële signaaldegradatie die lange kabeltrajecten kunnen veroorzaken bij hoog-resolutie incrementele encoders. Voor een compacte 30W-toepassing waar de motor zich dicht bij signaalgenererende apparatuur kan bevinden, is deze ruisimmuniteit een praktisch voordeel in plaats van een theoretisch voordeel.

Connector Indeling en Wat Elke Poort Doet

Het begrijpen van de fysieke indeling van de aandrijving loont bij zowel installatie als probleemoplossing.

Het CN8 batterijcompartiment bevindt zich onder de bovenklep. Als een absolute encoder motor (T-suffix) wordt gebruikt, wordt de back-up batterij hier geïnstalleerd. Zonder een opgeladen batterij kan de absolute encoder zijn multi-turn positie telling niet behouden tijdens stroomuitval. De aandrijving zal een batterijalarm weergeven bij het opstarten en een referentiepunt terugkeer vereisen als deze batterij volledig ontlaadt.

CN5 biedt analoge monitor uitgangen — real-time spanningssignalen proportioneel aan motorsnelheid en stroom die kunnen worden waargenomen op een standaard oscilloscoop. Dit is de snelste diagnostische verbinding tijdens inbedrijfstelling: zonder een pc aan te sluiten, toont een scoop op CN5 onmiddellijk de werkelijke snelheidsrespons en koppelstroom terwijl de as beweegt. Overschrijdingen, oscillaties en stabilisatiegedrag zijn allemaal direct zichtbaar.

CN3 is de seriële communicatiepoort. De R88A-PR02W handbediende parameter unit wordt hier aangesloten voor veldprogrammering en foutdiagnose zonder dat een laptop nodig is. PC-gebaseerde monitoring maakt gebruik van OMRON's WmonWin software via dezelfde RS-232C verbinding, wat volledige parameter toegang, real-time monitoring en data logging mogelijkheden biedt.

CN1 is de besturings I/O terminal — puls commando ingang, analoge snelheids-/koppelreferentie, servo AAN/UIT, alarm reset, voorwaartse en achterwaartse limiet ingangen, en uitgangssignalen inclusief in-positie, nul-snelheid, en alarmstatus.

CN2 is de encoder feedback ingang. De encoderkabel loopt rechtstreeks van de seriële encoder van de motor naar CN2; kabellengte beïnvloedt de ruisimmuniteit van het systeem en OMRON's gespecificeerde standaard en robotkabels moeten worden gebruikt voor deze verbinding.

Paneel Installatie: Gedeelde Voetafdruk, Schone Bedrading

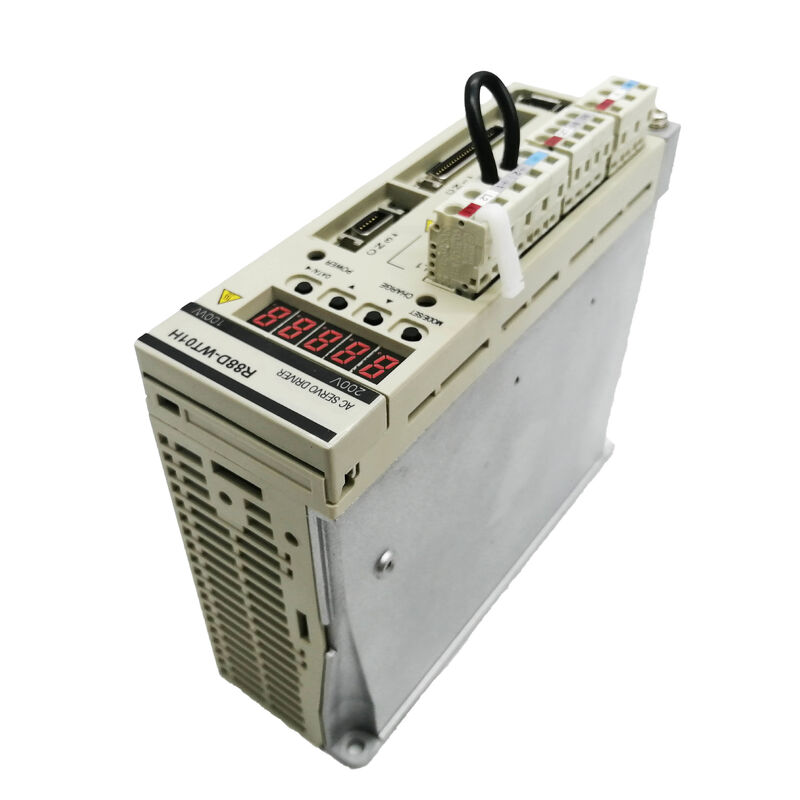

De R88D-WTA3H deelt zijn 55 × 160 × 130 mm paneel voetafdruk met de WTA5H, WT01H en WT02H modellen — alle W-Serie 200V eenfasige aandrijvingen van 30W tot 200W nemen dezelfde montageafmetingen in beslag. Dit is belangrijk voor paneelontwerp: een machine die mogelijk moet worden opgeschaald van een 30W-as naar een 100W-as in een latere revisie, vereist geen nieuwe paneeluitsparing of kabelbundel wanneer de aandrijving wordt geüpgraded.

Wandmontage maakt gebruik van twee M4 schroeven. Frontpaneelmontage (de aandrijving in een paneelopening verzinken met beugels) wordt ook ondersteund voor installaties waar het display en toetsenbord van de aandrijving toegankelijk moeten zijn vanaf de paneelzijde zonder een kastdeur te openen.

EMC-naleving en Lijnfiltering

Het R88A-FIW104-E footprint lijnfilter is het aanbevolen EMC-filter voor de R88D-WTA3H. Footprint-stijl filters worden op de DIN-rail van het paneel direct achter de aandrijving gemonteerd, met de aandrijving vlak tegen de uitgangsklemmen van het filter — dit minimaliseert de niet-gefilterde kabellengte tussen filter en aandrijving, wat de belangrijkste factor is voor hoe goed geleide EMC-interferentie daadwerkelijk wordt onderdrukt.

De W-Serie installatiehandleiding specificeert bedradingscondities voor naleving van EMC-richtlijnen. Het volgen van deze voorwaarden — met name de vereisten voor aarding, kabelgeleiding en filterinstallatie — stelt het systeem in staat te voldoen aan de EN 55011 Klasse A Groep 1 industriële emissielimieten. Zonder het lijnfilter zullen geleide en uitgestraalde emissies van de IGBT-schakeling van de aandrijving deze limieten overschrijden.

Beschikbaarheid van Reserveonderdelen: Waar op te Letten

De R88D-WTA3H is niet meer in productie bij OMRON aangezien de W-Serie werd vervangen door de G-Serie en 1S-Serie platforms. Vervangingseenheden zijn beschikbaar via de industriële automatisering surplusmarkt. Bij het inkopen van een gebruikt of gereviseerd exemplaar gelden verschillende praktische controles.

Bevestig dat de eenheid is belast met een werkelijke motor onder commando beweging — niet alleen ingeschakeld en fout gecontroleerd. Een aandrijving kan gezond lijken bij een test opstarten, terwijl deze IGBT-degradatie of condensatorveroudering heeft die zich pas manifesteert onder motorbelasting. Verifieer dat het CN8 batterijcompartiment intact is en een vervangende batterij heeft ontvangen als de aandrijving lange tijd is opgeslagen. Controleer de firmwareversie als de aandrijving wordt geïmporteerd in een multi-as systeem waar parameter compatibiliteit tussen aandrijvingen belangrijk is.

De W-Serie gebruikershandleiding (OMRON Cat. Nr. I531) blijft publiekelijk beschikbaar uit OMRON's documentatiearchieven en bevat alle alarmcodes, parametertabellen en bedradingsschema's voor de R88D-WTA3H.

Veelgestelde Vragen

V1: Met welke servomotor wordt de R88D-WTA3H gecombineerd, en kan ik een andere 30W motor van een andere fabrikant gebruiken?

De R88D-WTA3H is ontworpen om te werken met OMRON's R88M-W03030H (incrementele encoder) en R88M-W03030T (absolute encoder) 30W, 3.000 omw/min servo-motoren uit de W-Serie familie. Deze motoren gebruiken een propriëtaire OMRON seriële encoder interface — het signaal dat over de CN2-kabel wordt verzonden is geen standaard differentiële A/B/Z kwadratuur signaal, maar een seriële dataprotocol specifiek voor de W-Serie encoder. Motoren van derden met standaard kwadratuur encoders zijn niet compatibel met de CN2-ingang van deze aandrijving. Het vervangen door een niet-OMRON motor zou vereisen dat de wikkelingsinductie compatibiliteit wordt geverifieerd, de motorparameters van de aandrijving opnieuw worden geschreven, en accepteren dat OMRON's beschermingsalgoritmen — die zijn gekalibreerd op de thermische en elektrische kenmerken van de R88M-W serie motoren — mogelijk niet correct functioneren. In de praktijk wordt het combineren van deze aandrijving met iets anders dan de bijpassende R88M-W03030 motor niet aanbevolen voor productieapparatuur.

V2: Vereist de R88D-WTA3H OMRON's eigen PLC of positioneringseenheid, of werkt deze met controllers van derden?

Geen OMRON controller is vereist. In positiebesturingsmodus, accepteert de aandrijving puls-string ingangen — elke controller, PLC of motion card die in staat is om Pulse+Direction, CW/CCW, of kwadratuur-formaat pulsen uit te voeren, kan deze aandrijving aansturen. Controllers van Mitsubishi, Keyence, Panasonic, Delta en anderen worden routinematig gebruikt met W-Serie aandrijvingen in deze modus. In snelheids- en koppelbesturingsmodi, accepteert de aandrijving een ±10V DC analoge referentie, wat een universele signaalstandaard is die compatibel is met vrijwel alle analoge output PLC-modules. De enige OMRON-specifieke communicatie is via de RS-232C / RS-422A CN3-poort voor parameter toegang — en zelfs dat is toegankelijk met standaard terminalsoftware als het communicatieprotocol correct is geconfigureerd. Voor parameterinstelling in het veld is de R88A-PR02W handbediende unit het meest praktische gereedschap, ongeacht welk PLC-merk de as aanstuurt.

V3: De R88D-WTA3H toont een alarm. Hoe identificeer ik de fout zonder een pc aan te sluiten?

Het frontpaneel van de aandrijving heeft een 7-segment LED-display dat direct twee-cijferige alarmcodes weergeeft. Wanneer er een fout optreedt, wisselt het display af tussen de alarmcode en het woord "AL" zodat de code leesbaar is zonder gereedschap of software. Veelvoorkomende codes voor deze klasse aandrijvingen zijn onderspanning (AL.10), overspanning (AL.40), overstroom (AL.30), overbelasting (AL.71), encoderfout (AL.74), en positieafwijking overflow (AL.26). De OMRON W-Serie Gebruikershandleiding (Cat. Nr. I531) bevat de volledige alarmtabel met mogelijke oorzaken en corrigerende acties voor elke code. Na het oplossen van de hoofdoorzaak wordt het alarm gewist door de alarm reset ingang op de CN1 klemmenstrook te activeren — één puls van de controller of een kortstondig contact van een drukknop. Herhaaldelijk wissen en opnieuw starten zonder de oorzaak aan te pakken, zal een hardwarefout niet oplossen en kan verdere schade veroorzaken.

V4: Is de R88D-WTA3H compatibel met absolute encoder motoren, en wat vereist dat qua hardware?

Ja — de aandrijving ondersteunt volledig zowel incrementele (H-suffix) als absolute (T-suffix) W-Serie motoren. Voor absolute encoder werking moet de R88A-BAT01W back-up batterij worden geïnstalleerd in het CN8 batterijcompartiment van de aandrijving. Deze batterij onderhoudt de multi-turn positie teller en de positiegegevens binnen de omwenteling van de encoder wanneer de machine stroomloos is. Bij het opstarten leest de aandrijving onmiddellijk de opgeslagen positie van de encoder en rapporteert de huidige aspositie aan de controller zonder enige homing-cyclus. De enige doorlopende onderhoudsvereiste is batterijvervanging wanneer de batterijspanning daalt — de aandrijving zal een batterijwaarschuwing geven voordat de batterij kritieke niveaus bereikt, wat voorafgaande kennisgeving geeft voordat positiegegevens in gevaar komen. Als de batterij volledig ontlaadt en de encoder zijn positie referentie verliest, herstelt een eenmalige referentiepunt terugkeerprocedure de absolute positie en hervat het systeem de normale absolute werking.

V5: De R88D-WTA3H is niet meer in productie. Wat is de meest praktische vervangingsoptie voor een bestaande machine?

Voor een pure onderhoudsvervanging — het herstellen van een defecte aandrijving in een bestaande machine zonder de as opnieuw te ontwerpen — is de eerste keuze het inkopen van een geteste R88D-WTA3H uit de industriële surplusmarkt en het overzetten van de originele parameter set uit de machine documentatie. Dit houdt alle bedrading, kabels en PLC-programmering ongewijzigd. Als een W-Serie eenheid werkelijk niet beschikbaar is, is het dichtstbijzijnde opvolger platform voor migratie de OMRON G5-Serie, specifiek de R88D-KNA5H of R88D-KN01H reeks, afhankelijk van het nominale vermogen. G5-Serie motoren zijn fysiek vergelijkbaar met W-Serie motoren en OMRON produceerde compatibele G5-Serie 30W motoren. Echter, de encoderkabels, CN1 bedrading en parameterstructuur verschillen tussen generaties, dus een directe kabelwissel is niet mogelijk — bedradingswijzigingen en parameterinvoer zijn vereist. De nieuwere 1S-Serie (EtherCAT-gebaseerd) vertegenwoordigt een grotere verandering in de inbedrijfstellingsaanpak en PLC-programmastructuur en is meer geschikt voor nieuwe machineontwerpen dan voor onderhoudsvervangingen van individuele aandrijvingen in bestaande W-Serie installaties.

De OMRON R88D-WTA3H maakt deel uit van het OMNUC W-Serie AC servo systeem (Gebruikershandleiding Cat. Nr. I531). Dit model is niet meer in productie in OMRON's huidige catalogus. Verifieer altijd de compatibiliteit van het model en de spanningsklasse voordat u een vervanging bestelt. Wacht minimaal vijf minuten na het loskoppelen van de netspanning voordat u interne bedrading of connectoren aanraakt.
