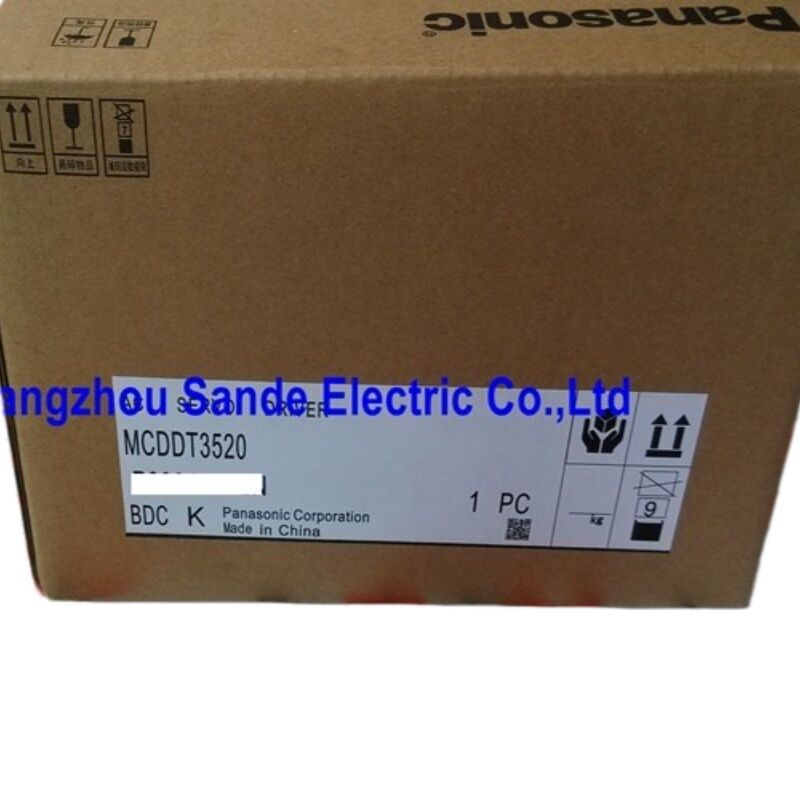

MCDDT3520 Panasonic Servoaandrijving MCDDT3520

Panasonic MCDDT3520 — MINAS A4 Serie 750W AC Servo Driver, C-Frame, Enkel/Driefase 200–240V

Gebouwd voor Snelheid, Afgesteld op Precisie

De machines die het meest van een servodriver vragen, zijn de machines die het snelst draaien, het abruptst stoppen en die cycli duizenden keren per dag herhalen. Panasonic heeft de MINAS A4-serie ontworpen met precies die omgeving in gedachten — en de MCDDT3520 bevindt zich op de 750W-positie in die reeks, met de volledige A4-architectuur in de compacte C-frame behuizing.

Wat de A4 onderscheidde van zijn voorgangers, was de introductie van een snellere processor. Het platform bereikte een snelheidsresponsfrequentie van 1 kHz, een getal dat aangeeft hoe snel de regelkring van de driver kan reageren op verstoringen en commando-wijzigingen. In high-speed pick-and-place machines, roterende indexeerders of multi-assige elektronische nokkensystemen, is die reactiesnelheid het verschil tussen een servo die het bevolen bewegingsprofiel getrouw volgt en een die vertragingsfouten oploopt onder dynamische belasting. De MCDDT3520 levert dezelfde 1 kHz responsbandbreedte in de 750W-klasse.

Technische Specificaties

Vier besturingsmodi in één driver

De MCDDT3520 is geen servodriver met één modus. Positie, snelheid, koppel en volledig gesloten regeling zijn allemaal ingebouwd in dezelfde hardware — de bedrijfsmodus wordt geselecteerd via een parameter, wat betekent dat één op voorraad gehouden reserveonderdeel meerdere applicatietypes in een faciliteit dekt.

Positieregeling is de meest gebruikte modus voor machineassen: de hostcontroller stuurt een pulstrein uit, de driver sluit de positielus met encoder-feedback, en de motor voert het bevolen profiel uit met de elektronische tandwiel functie die de commando-verhouding schaalt naar de resolutie-eis van de toepassing. Drie puls-ingangsformaten worden geaccepteerd — Puls + Teken, CW/CCW en kwadratuur — zodat de MCDDT3520 commando's van vrijwel elke PLC of motion card accepteert zonder signaalconversiehardware.

Snelheidsregeling regelt de as-snelheid proportioneel aan een analoge spanningsingang, typisch ±10V DC. De regelkring werkt op de volledige bandbreedte van de A4-serie, wat zorgt voor een soepele, stabiele snelheidsregeling, zelfs wanneer het belastingskoppel varieert binnen een cyclus — belangrijk voor slijpspindels, invoerrollen en wikkeltoepassingen met spanningsregeling waarbij snelheidsafwijking zichtbaar is in het eindproduct.

Koppelregeling regelt het motor-uitgangskoppel proportioneel aan een analoog commando-signaal, met een programmeerbare snelheidslimiet. Deze modus dient voor klemmekanismen, invoerapparatuur met koppelbegrenzing en wikkelingssystemen waarbij krachtbeheer het primaire regeldoel is.

Volledig gesloten regeling is de uitstekende capaciteit van de A4-serie voor precisie-werktuigmachinetoepassingen. Een secundaire encoder — meestal een lineaire schaal of een hoog-resolutie roterende encoder — wordt gemonteerd aan de belastingszijde van de mechanische aandrijflijn en geeft de werkelijke positie van de belasting terug in plaats van de positie van de motoras. De driver sluit de positielus rond deze externe feedback, waardoor de positioneringsfout wordt geëlimineerd die ontstaat door schroefdraad-steekfouten, thermische uitzetting en mechanische compliantie tussen motor en belasting. Voor werktuigmachines en halfgeleiderapparatuur waar de asnauwkeurigheid over het volledige bewegingsbereik moet worden gehandhaafd, is volledig gesloten regeling wat het verschil maakt.

Encoderondersteuning: Incrementeel en Absoluut op dezelfde driver

De MCDDT3520 ondersteunt beide A4-serie encoder-typen van Panasonic, en de twee populaties van compatibele motoren bieden verschillende voordelen.

Motoren uitgerust met de 2.500 P/r incrementele encoder zijn de goedkopere optie en de standaardconfiguratie in de A4-serie. De encoder geeft 2.500 lijnen kwadratuur-signalen uit, die de driver intern interpoleert voor de positie- en snelheidsregelberekeningen. Bij het inschakelen vereisen deze motoren een referentiepunt-terugkeer cyclus om de absolute positie vast te stellen — een kort, voorspelbaar machinegedrag dat is ontworpen in de opstartsequentie.

Motoren met de 17-bit absolute encoder (131.072 tellen per omwenteling) behouden hun volledige absolute positie over meerdere omwentelingen na stroomonderbrekingen, met behulp van een back-up batterij die is aangesloten op de driver. De parameter Pr0B schakelt de encoder-handling van de driver tussen incrementele en absolute modi. Cruciaal is dat de 17-bit absolute encoder ook in incrementele modus kan werken zonder batterij — dit is handig wanneer het behoud van de absolute positie over meerdere omwentelingen niet vereist is, maar de hogere encoder-resolutie nog steeds gewenst is. De standaardinstelling van de driver is ingesteld voor incrementele werking (Pr0B = 1); schakelen naar de absolute modus vereist het instellen van Pr0B op 0 en het installeren van de back-up batterij.

Automatische Gain Tuning en Damping Control

Handmatige afstemming van de servoloop op machines met hoge inertie of mechanische flexibiliteit is tijdrovend werk. De MINAS A4-serie pakt dit aan met geautomatiseerde gain tuning — de driver observeert de werkelijke reactie van de motor op bewegingscommando's tijdens een auto-tuning sequentie en berekent proportionele, integrale en afgeleide gains die geschikt zijn voor de mechanische belastingskenmerken. Voor machines met consistente, voorspelbare belastingen produceert auto-tuning doorgaans een goed functionerende servo-respons bij de eerste poging, wat de inbedrijfstellingstijd aanzienlijk verkort.

De A4-serie bevat ook damping control — een functie gericht op mechanische systemen met lage stijfheid waarbij resttrillingen optreden aan het einde van een positioneringsbeweging. Machineconstructies met lange, onondersteunde overspanningen, flexibele koppelingen of tandwiel-compliantie hebben de neiging om te resoneren op hun eigen frequentie nadat de motor stopt. Damping control past een gefilterde compensatie toe op het snelheidscommando om deze resonantie te onderdrukken zonder de instabiliteit die ontstaat door simpelweg de afgeleide gain te verhogen. Het resultaat is een schonere positionering, betere positionele herhaalbaarheid en minder mechanische belasting op de aandrijflijn.

Compatibele motoren

De MCDDT3520 dekt de 750W nominale vermogensklasse over verschillende motor-series in Panasonic's A4-familie. De motor-series en hun toepassingskenmerken zijn:

MSMD — Lage inertie, 3.000 t/min nominale snelheid. De standaardkeuze voor algemene bewegingsregelingsapplicaties waarbij snelle acceleratie en compacte motorafmetingen prioriteit hebben. De 750W MSMD-motoren passen direct bij de MCDDT3520 en zijn de meest voorkomende combinatie in verpakkings-, assemblage- en materiaalbehandelingsapparatuur.

MSMA — Lage inertie, hoger nominaal vermogensbereik. Voor toepassingen die een hoger koppel bij nominale snelheid vereisen in dezelfde vermogensklasse.

MFMA — Middelmatige inertie, 3.000 t/min. Betere inertie-aanpassing voor belastingen met aanzienlijke roterende massa, waardoor de neiging tot resonantie en overschrijding wordt verminderd in systemen waarbij de belastingsinertie aanzienlijk groter is dan de motorrotor-inertie.

MGMA — Middelmatige inertie, 2.000 t/min. Voor toepassingen waarbij een lagere basissnelheid en een hoger koppel bij die snelheid geschikter zijn dan de standaard 3.000 t/min klasse.

MHMA — Hoge inertie, 3.000 t/min. Ontworpen voor toepassingen zoals grote diameter rollen en draaitafels waarbij de dominante inertie in de belasting ligt.

Elke motor is verkrijgbaar in een incrementele encoder of absolute encoder configuratie, met opties voor rem en verschillende as-stijlen. De combinatie van driver en motor moet worden geverifieerd aan de hand van de compatibiliteitstabel van Panasonic's A4-serie voordat u bestelt — het nominale vermogen van de driver moet overeenkomen met de nominale vermogensklasse van de motor, en het encoder-type moet overeenkomen met de configuratieparameter van de driver.

PANATERM Software en Frontpaneel Instelling

Het inbedrijfstellen van de MCDDT3520 vereist geen laptop als de taak eenvoudig is. Het frontpaneel van de driver bevat een 5-cijferig LED-display en navigatietoetsen voor parameter-toegang, JOG (proefdraaien) bediening, snelheidsmonitoring en beoordeling van de alarmgeschiedenis. Voor standaardtoepassingen waarbij auto-gain tuning de regelversterking instelt, is dit vaak voldoende voor volledige inbedrijfstelling.

Voor complexere installaties, parameterback-up of vlootbeheer van meerdere drivers, PANATERM — Panasonic's Windows-gebaseerde servo-instellingen software — maakt verbinding met de driver via de RS-232C CN X3-poort. PANATERM biedt volledige lees-/schrijftoegang tot parameters, real-time oscilloscoop-achtige monitoring van snelheids- en koppelgolfvormen, ophalen van alarmlogs en een parameter-kopieerfunctie voor het overzetten van instellingen tussen drivers. De RS-485 multi-drop mogelijkheid op dezelfde connector maakt het mogelijk dat één pc meerdere drivers op een gedeelde bus bereikt.

De optionele console (handbediende parameterunit) maakt rechtstreeks verbinding met de frontpaneelconnector en biedt dezelfde parameter-toegang, JOG-bediening en kopieerfuncties als het frontpaneel — maar dan buiten een gesloten schakelkast, wat belangrijk is tijdens de machine-instelling wanneer de kastdeur gesloten moet blijven.

Paneelinstallatie: C-Frame Afmetingen en Vrijheden

De C-frame behuizing van de MCDDT3520 gebruikt basisbevestiging (achterbevestiging) als standaardoriëntatie — de driver wordt aan het achterpaneel van een schakelkast gemonteerd met behulp van M4-bevestigingsmiddelen. De aardingsklem is M4, met een gespecificeerd aanhaalmoment van 0,39 tot 0,59 N·m.

Vrijheidsvereisten rond de driver: minimaal 100 mm boven en onder voor luchtstroom, en minimaal 10 mm aan elke kant. Deze cijfers zijn van toepassing op aangrenzende apparatuur binnen dezelfde kast — adequate luchtstroom rond de C-frame behuizing is het primaire thermische beheer mechanisme, en onvoldoende ruimte leidt tot een stijging van de omgevingstemperatuur die de levensduur van de driver verkort en uiteindelijk thermische beveiligingsfouten activeert.

Voor installaties waar basisbevestiging onpraktisch is, converteert een optionele montagebeugel de driver naar een frontpaneel-montage oriëntatie.

De bedrijfshoogte is beperkt tot onder 1.000 m zonder vermindering. Boven deze hoogte vermindert de lagere luchtdichtheid de efficiëntie van convectieve koeling, en de richtlijnen van de fabrikant moeten worden gevolgd voor installaties op hogere hoogten.

Inkoop- en Onderhoudsopmerkingen

Panasonic heeft de MCDDT3520 officieel stopgezet, met documentatie voor het einde van de levensduur daterend uit september 2016. Vervangingseenheden worden betrokken via de markt voor industriële automatiseringsoverschotten en revisie. Bij het beoordelen van een gebruikte of gereviseerde MCDDT3520, bevestig dat de unit is getest onder werkelijke motorbelasting — een test met alleen voeding zonder aangesloten motor belast de IGBT-uitgangstrap of de stroomregelkring niet, die het meest gevoelig zijn voor storingen in een werkende driver.

Controleer of de parameterinstelling van de driver is gedocumenteerd. Een vervangende driver die arriveert met fabrieksstandaardparameters moet opnieuw worden geconfigureerd om overeen te komen met de inertieklasse, het encoder-type en de machine-specifieke afstemming van de originele motor. Als de originele machine-documentatie niet beschikbaar is, kan auto-gain tuning de regelversterkingen herstellen, maar applicatie-specifieke parameters zoals de elektronische tandwielverhouding, acceleratie/deceleratie tijdconstanten en I/O-logica moeten handmatig opnieuw worden ingevoerd.

Veelgestelde Vragen

V1: Met welke servomotoren is de MCDDT3520 compatibel en hoe bevestig ik de juiste koppeling?

De MCDDT3520 is gekoppeld aan Panasonic A4-serie 750W servomotoren uit verschillende motorfamilies: MSMD, MSMA, MFMA, MGMA en MHMA op het 750W nominale vermogensniveau. De compatibiliteit hangt af van drie factoren: nominaal vermogen (moet 750W zijn), spanningsspecificatie (200V klasse voor deze driver) en encoder-type (ofwel 2.500 P/r incrementeel of 17-bit absoluut/incrementeel). Het motormodelnummer codeert alle drie — controleer het typeplaatje of de catalogusaanduiding van de motor tegen de A4-serie combinatietabel van Panasonic in de handleiding. Een veelvoorkomend voorbeeld is de MSMD082S1T, een 750W motor met lage inertie en 17-bit encoder. Het gebruik van deze driver met een motor buiten de nominale combinatie — andere vermogensklasse of andere spanningsklasse — zal leiden tot onjuiste gain-schaling, mogelijke beveiligingsfouten en mogelijke motorschade.

V2: De machine gebruikt volledig gesloten regeling. Welke externe encoder-specificaties ondersteunt de MCDDT3520 voor het secundaire feedbackapparaat?

De volledig gesloten regelingsfunctie op de MCDDT3520 accepteert feedback van een lineaire schaal of externe roterende encoder aangesloten op de externe schaal-ingang van de CN X5 besturingsconnector. De ingang accepteert differentiaal lijn-driver signalen in A/B/Z kwadratuurformaat, compatibel met standaard lineaire schaal-uitgangen van grote encoderfabrikanten. De elektronische tandwielparameters voor de volledig gesloten lus moeten worden geconfigureerd om overeen te komen met de schaalresolutie en de mechanische verhouding van de machine — met name de parameterinstellingen die definiëren hoeveel schaal-telllen overeenkomen met één motoromwenteling equivalent. Deze configuratie wordt gedaan tijdens de inbedrijfstelling en is afhankelijk van de specifieke gebruikte schaal. Als de volledig gesloten lus tijdens de instelling oscilleert, is de waarschijnlijke oorzaak een onjuiste tandwielverhoudingsparameters of een regelversterking die te hoog is voor de gecombineerde stijfheid van het mechanische systeem en de schaalbevestiging.

V3: Wat betekent de snelheidsresponsfrequentie van 1 kHz in de praktijk, en waarom is het belangrijk?

De 1 kHz snelheidsresponsfrequentie beschrijft de bandbreedte van de snelheidsregelkring van de driver — hoe snel deze kan reageren op een snelheidsverstoring of commando-wijziging. Een hogere bandbreedte betekent dat de lus snelheidsafwijkingen sneller kan detecteren en corrigeren, wat de trackingnauwkeurigheid op dynamische profielen verbetert en de positiefout tijdens acceleratie en deceleratie vermindert. Met 1 kHz was de A4-serie concurrerend met high-end servo-platforms van zijn generatie en aanzienlijk beter dan eerdere Panasonic servo-families. In de praktijk is dit het belangrijkst voor machines met hoge cycli — die die vele korte bewegingen per seconde uitvoeren — en voor apparatuur waarbij het belastingskoppel snel varieert binnen een cyclus, zoals nokvolgermechanismen of schroefconveyors met variabele spoed. Voor langzaam bewegende, laag-cyclische toepassingen is 1 kHz bandbreedte meer capaciteit dan nodig; voor high-speed pick-and-place of elektronische noktoepassingen is het de specificatie die het doorvoercapaciteitsdoel van de machine mogelijk maakt.

V4: Hoe verschilt de 17-bit absolute encoder van de 2.500 P/r incrementele encoder in dagelijkse machinebediening?

Het belangrijkste operationele verschil is wat er gebeurt bij het opstarten van de machine. Met een 2.500 P/r incrementele encoder motor, heeft de driver geen positie-informatie na uitschakeling — de machine moet elke keer dat hij start een referentiepunt-terugkeer (homing) cyclus uitvoeren. Met een 17-bit absolute encoder motor en een opgeladen back-up batterij in de driver, wordt de volledige absolute positie over meerdere omwentelingen behouden tijdens stroomonderbrekingen. De machine weet precies waar elke as zich bevindt op het moment dat de stroom wordt ingeschakeld, en de normale werking kan beginnen zonder enige homing-beweging. Voor machines waarbij homing snel en onopvallend is, zijn incrementele encoders de goedkopere keuze. Voor machines waarbij homing aanzienlijke tijd in beslag neemt (assen met lange slag), vereist dat de machine in een specifieke veilige toestand is, of de opstartsequenties van de productie verstoort, elimineert de absolute encoder deze beperking volledig. De 17-bit resolutie — 131.072 tellen per omwenteling — biedt ook een fijnere interpolatie binnen de regelkring van de driver, ongeacht of de functie voor het behoud van de absolute positie wordt gebruikt.

V5: De MCDDT3520 is niet meer in productie. Is er een aanbevolen Panasonic vervanging, en wat houdt de overgang in?

De directe opvolger van Panasonic van de MINAS A4-serie in dezelfde vermogensklasse is de MINAS A5-serie (specifiek de MADKT5540 / MCDKT3520 C-frame reeks voor 750W) en, recenter, de MINAS A6-serie. De A5- en A6-serie bieden verbeterde auto-tuning algoritmen, hogere opties voor encoder-resolutie, uitgebreide communicatie-interfaces waaronder EtherCAT en MECHATROLINK, en ondersteuning voor bijgewerkte veiligheidsfuncties. Ze zijn echter geen pin-voor-pin bedradingsvervangingen voor de MCDDT3520 — de pin-out van de besturings I/O-connector, de parameter nummering en sommige communicatieprotocollen verschillen tussen A4 en A5/A6. Een overgang vereist het beoordelen van de bedradingsschema's voor beide generaties, het opnieuw toewijzen van I/O-verbindingen en het opnieuw invoeren van alle parameters in de parameterstructuur van de nieuwe driver. Voor faciliteiten die een vloot van A4-gebaseerde machines beheren, is de meest voorkomende onderhoudsaanpak het inkopen van geteste reserve-MCDDT3520-eenheden voor directe vervangingen, terwijl de migratie van het platform wordt gepland als onderdeel van een breder machine-update schema.

De Panasonic MCDDT3520 maakt deel uit van de MINAS A4 AC Servo Motor en Driver serie. Dit model is niet meer in productie bij Panasonic. Verifieer altijd de motorcompatibiliteit met behulp van de combinatietabellen van de A4-serie vóór installatie. Wacht minimaal vijf minuten na het loskoppelen van de hoofdvoeding voordat u aan de bedrading van de driver werkt, zodat de interne buscondensatoren veilig kunnen ontladen.
