Fanuc A06B-6077-H111 | Alpha Servo Power Converter PSM-11 — 13,2kW, 200–230V AC 3-fasig, 49A ingång, 283–325V DC-bus, aktiv regenerering, extern forcerad kylning krävs

Overzicht

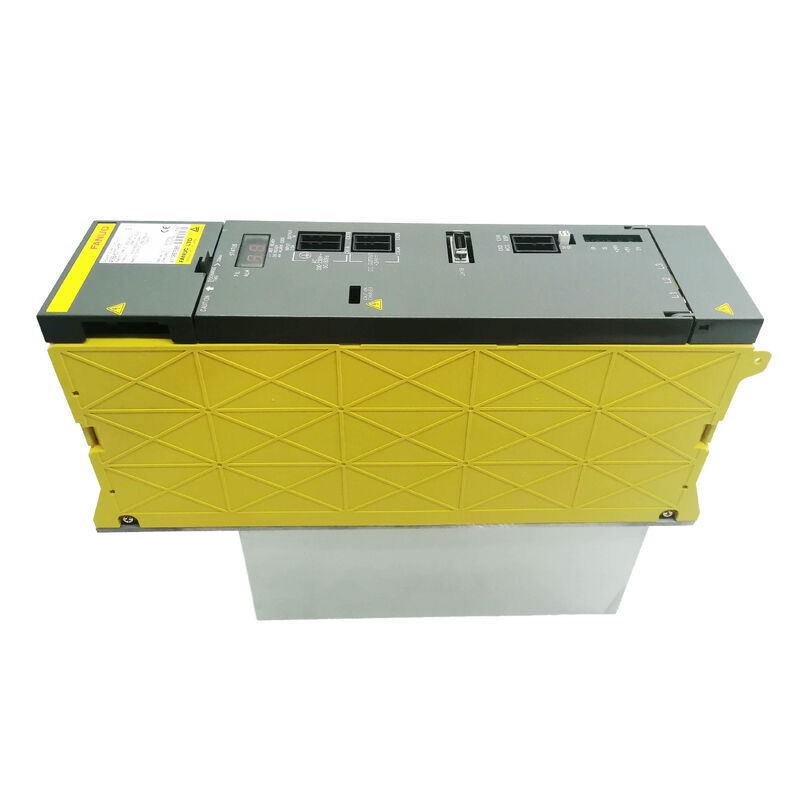

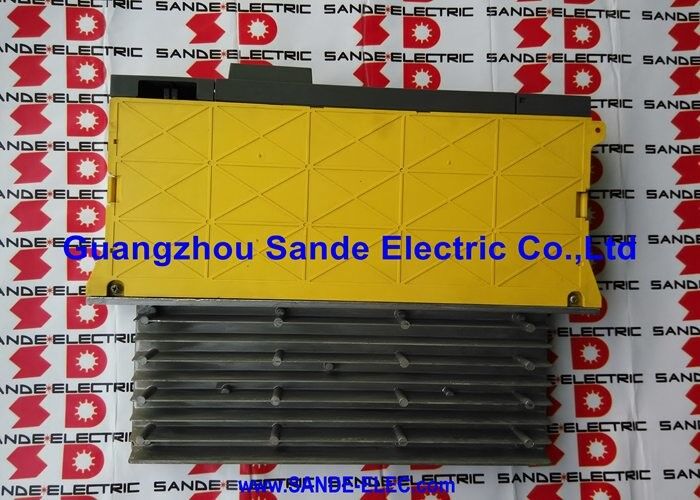

De Fanuc A06B-6077-H111 is de PSM-11 — de grootste van de twee voedingsmodules in de A06B-6077-serie, die 13,2 kW DC-busvermogen levert aan het Alpha-aandrijfsysteem. Terwijl de rest van de Alpha PSM-familie in het nummerblok A06B-6087 valt, neemt de PSM-11 zijn eigen A06B-6077-serie in beslag naast de kleinere PSM-5,5 (A06B-6077-H106).

Beide zijn structureel vergelijkbaar met de krachtigere A06B-6087 PSM-modules — actieve regeneratie aan de voorkant, driefasige ingang, DC-busuitgang in het bereik van 283–325V — maar ze bedienen een specifiek machineformaatsegment: compacte bewerkingscentra, CNC-draaibanken en kleine multi-assige machines waar de gecombineerde vraag naar spindel- en servovermogen comfortabel binnen 13,2 kW past.

Met een uitgangsvermogen van 13,2 kW en een nominale ingangsstroom van 49 A is de PSM-11 goed afgestemd op kleine Alpha spindelversterkermodules, gecombineerd met één of twee servo-as SVM-modules.

Een machine met een spindelmotor van 3,7 kW of 5,5 kW en twee of drie kleine Alpha servoaandrijvingen is een typische PSM-11-installatie — de totale gelijktijdige vermogensvraag ruim binnen de limiet van 13,2 kW, met voldoende marge voor de transiënte pieken tijdens multi-assige acceleratie.

Machines die Series 0-C of 0-D besturingen gebruiken met compacte Alpha aandrijfsystemen behoren tot de meest voorkomende PSM-11-toepassingen; deze besturingsgeneraties zijn ontworpen voor kleinere, economische werktuigmachines waar het vermogensbereik van de PSM-11 de natuurlijke keuze is.

De PSM-11 deelt een specifiek kenmerk met de PSM-45 en PSM-55 aan de andere kant van de vermogensschaal: hij vereist externe geforceerde luchtkoeling.

Dit wordt expliciet vermeld in de configuratiedocumentatie van Fanuc's Alpha-serie, naast de PSM-45, en onderscheidt beide modules van het bereik PSM-15 tot PSM-37, die zelfgekoeld zijn door hun eigen ingebouwde ventilator en koellichaam.

Voor de PSM-11 weerspiegelt de eis voor externe geforceerde koeling het compacte fysieke formaat van de module: de 60 mm brede behuizing biedt geen ruimte voor het koellichaamoppervlak dat nodig zou zijn voor zelfkoeling bij 49 A ingang, dus het thermische ontwerp is afhankelijk van de behuizing die aanvullende luchtstroom over het koellichaam van de module levert.

Actieve regeneratie maakt deel uit van het ontwerp van de PSM-11, waardoor deze in de PSM-familie valt in plaats van het PSMR (weerstandsafvoer) alternatief.

Zelfs bij 13,2 kW loopt de vertragingsenergie van kleine spindel- en servomotoren op gedurende een productieshift met herhaalde positioneringscycli en gereedschapswissels.

De PSM-11 stuurt deze energie terug naar de driefasige voeding in plaats van deze in weerstanden te verbranden, waardoor zowel de noodzaak van een externe afvoerweerstandseenheid als de bijbehorende warmteontwikkeling in de behuizing komen te vervallen.

Belangrijkste specificaties

A06B-6077 Serie — Kleine Machine Voedingsarchitectuur

De productfamilie A06B-6077 is ontwikkeld naast de hoofdserie A06B-6087 PSM om het segment van kleine machines te bedienen zonder de voeding te overspecificeren.

Een machinebouwer die een compacte CNC-draaibank of een klein boorcentrum ontwerpt met 5–10 kW totale aandrijfsysteemvermogen, had geen behoefte aan de capaciteit van de 17,5 kW PSM-15, en de 60 mm brede behuizing van de PSM-11 (versus de 90–150 mm behuizingen van de A06B-6087 modules) past natuurlijker in de compacte elektrische behuizingen van kleine werktuigmachines.

Het A16B-2202-0461 bedradingsbord en de A16B-2202-0420 besturingskaart in de PSM-11 zijn specifiek voor de A06B-6077-serie en zijn niet uitwisselbaar met de borden in de A06B-6087 PSM-15 tot PSM-55.

Dit heeft een praktische implicatie voor onderhoud: de inkoop van reserveonderdelen voor de interne borden van de PSM-11 volgt de 6077-onderdeelnummerstructuur, en deze borden zijn niet afzonderlijk verkrijgbaar — de module is de service-eenheid.

Compact Formaat, Externe Koeling Afweging

Het gewicht van ~2,26 kg en de compacte 60 mm brede behuizing van de PSM-11 zijn praktische voordelen voor de lay-out van elektrische behuizingen van kleine machines. Een behuizing die overweldigd zou worden door de 150 mm PSM-15 kan de PSM-11 accommoderen zonder ruimtebeperkingen.

Dit compacte formaat wordt deels bereikt door het verwijderen van de zelfkoelende koellichaam- en ventilatoropstelling waar de grotere PSM-modules op vertrouwen — de PSM-11 is afhankelijk van de luchtstroom van de behuizing om koeling te bieden aan zijn warmtegenererende componenten.

In de praktijk betekent dit dat de PSM-11 moet worden gemonteerd op een locatie in de behuizing waar de luchtstroom van de behuizing positief en consistent is, of waar een speciale luchtstroomregeling koele lucht over de module leidt.

Een behuizing met een slecht thermisch ontwerp — hete zones, gerecirculeerde lucht of geblokkeerde ventilatie — zal AL03 oververhitting van het koellichaam veroorzaken op de PSM-11, zelfs bij belastingen ruim onder de 13,2 kW.

Dit is een vaker voorkomend onderhoudsprobleem bij kleine machines dan bij grote, omdat kleine machines waarschijnlijker minimale ventilatievoorzieningen in de behuizing hebben.

Lekdetectie en Alarm Systeem

De A06B-6077-H111 bevat een lekdetectiecircuit dat waakzaam is voor aardfoutcondities in de DC-bus en de downstream motorbedrading.

Dit biedt een vroege waarschuwing van verslechterende isolatie van de motorwikkeling — een aardfoutstroom die geleidelijk opbouwt in plaats van plotseling optreedt, zal de lekdetectie activeren voordat deze zich ontwikkelt tot een volledige wikkelingsfout of een uitgeschakelde stroomonderbreker.

Het alarmsysteem voor de PSM-11 volgt de standaard Alpha PSM-alarmstructuur:

AL01 — Overstroom in de hoofdvoedingsmodule (IPM-fout op PSM-11, anders dan de betekenis van overstroom op PSM-15 en hoger).

AL02 — Koelventilator gestopt. Op de PSM-11 moet de specifieke getroffen ventilator worden geïdentificeerd en onmiddellijk worden vervangen.

AL04 — Daling van de DC-linkspanning. Controleer downstream versterkermodules en DC-busverbindingen.

AL05 — DC-bus voorladen is niet voltooid. Onderzoek het voorlaadcircuit binnen de module.

Veelgestelde vragen

V1: De PSM-11 zit in de A06B-6077-serie in plaats van A06B-6087 — betekent dit dat hij niet compatibel is met A06B-6087 SVM servoversterkermodules op dezelfde bus?

Nee, de serienummering in het A06B-productiesysteem identificeert het specifieke moduletype in plaats van een systeem-incompatibiliteit.

De DC-busuitgang van de A06B-6077-H111 is volledig compatibel met A06B-6079 en A06B-6096 serie SVM servoversterkermodules en A06B-6088/A06B-6102 SPM spindelversterkermodules op de gedeelde DC-bus.

De PSM-11 bevindt zich simpelweg aan de laagvermogenkant van de Alpha-familie en levert dezelfde gereguleerde 283–325V DC-bus die alle Alpha-serie versterkermodules vereisen, met een stroomcapaciteit die geschikt is voor configuraties van kleine machines.

V2: Wat voor specifieke luchtstroomregeling beveelt Fanuc aan voor de eis van externe geforceerde koeling van de PSM-11?

De hardware-installatiehandleiding van Fanuc's Alpha-serie (B-65162) documenteert de geforceerde koelregelingen voor modules die dit vereisen, inclusief de PSM-11.

De eis is dat koele externe lucht over de koellichaamoppervlakken van de module stroomt — typisch van onder naar boven, volgens de natuurlijke convectierichting.

Het specifieke vereiste luchtvolume en de snelheid zijn functies van de warmteontwikkeling van de module bij nominale belasting en de thermische weerstand van het koellichaam.

In de praktijk is een kleine axiale ventilator die is gemonteerd om luchtstroom over de koellichaamvlakken van de PSM-11 te leiden, gedimensioneerd volgens de specificatie B-65162, de standaardimplementatie.

V3: Kan de PSM-11 de PSM-5,5 (A06B-6077-H106) vervangen in een machine waar de PSM-5,5 defect is geraakt?

Een PSM-11 kan dezelfde DC-bus leveren die een PSM-5,5 leverde, en de extra vermogenscapaciteit (13,2 kW versus 5,5 kW) vormt geen risico voor de downstream versterkers — ze zullen alleen trekken wat ze nodig hebben.

De fysieke installatie vereist verificatie dat de PSM-11 in de beschikbare ruimte past (dezelfde 60 mm breedte voor beide eenheden) en dat het voedingscircuit van de faciliteit de 49 A nominale ingang van de PSM-11 kan leveren ten opzichte van de lagere stroom van de PSM-5,5.

Als het voedingscircuit was gedimensioneerd naar de vereisten van de PSM-5,5, vereist een upgrade naar de PSM-11 de bevestiging dat de circuitbeveiliging en bedrading adequaat zijn voor 49 A.

V4: De productbeschrijving bevat "servo power converter" in de onderdeelvermelding — wat betekent deze aanduiding in de context van het Fanuc Alpha-systeem?

Fanuc's Radwell en andere distributeurs vermelden de A06B-6077-H111 als een "servo power converter" omdat de primaire functie is het omzetten van driefasige AC-voedingsstroom naar de DC-bus die servo- (en spindel-) motorversterkers aandrijft.

De "converter" terminologie weerspiegelt de rol van de module in de voedingsarchitectuur van het systeem — het is de AC-naar-DC conversiefase.

Dit is geen ander product dan de PSM-11; "servo power converter", "PSM-11" en "power supply module" beschrijven allemaal dezelfde A06B-6077-H111 eenheid vanuit verschillende beschrijvende invalshoeken.

V5: Welke opstartverificatie is nodig op de CNC na een PSM-11 vervanging?

Schakel de CNC in en observeer de LED-status op het voorpaneel van de PSM-11. De module moet een normale bedrijfsstatus tonen (bus geladen, geen alarm) binnen de eerste paar seconden na het inschakelen.

Bevestig dat de DC-busspanning aanwezig is en binnen het bereik van 283–325V ligt door de statusdisplays van de SVM-module op het servoonderhoudsscherm van de CNC te controleren.

Als er direct bij het opstarten een alarm verschijnt op de PSM-11 of op downstream SVM-modules, diagnosticeer dan voordat u een as laat draaien. Als de opstart schoon verloopt, verifieer dan de normale aswerking met een langzame handmatige jog op elke as voordat u de machine terugbrengt naar de automatische cyclus.
