Fanuc A06B-6087-H115 | Alpha Power Supply Module PSM-15 — 17,5kW, 200–230V AC 3-fase, 63A Ingang, 283–325V DC Bus, Actieve Regeneratie, CNC 16i / 18i / 21i

Overzicht

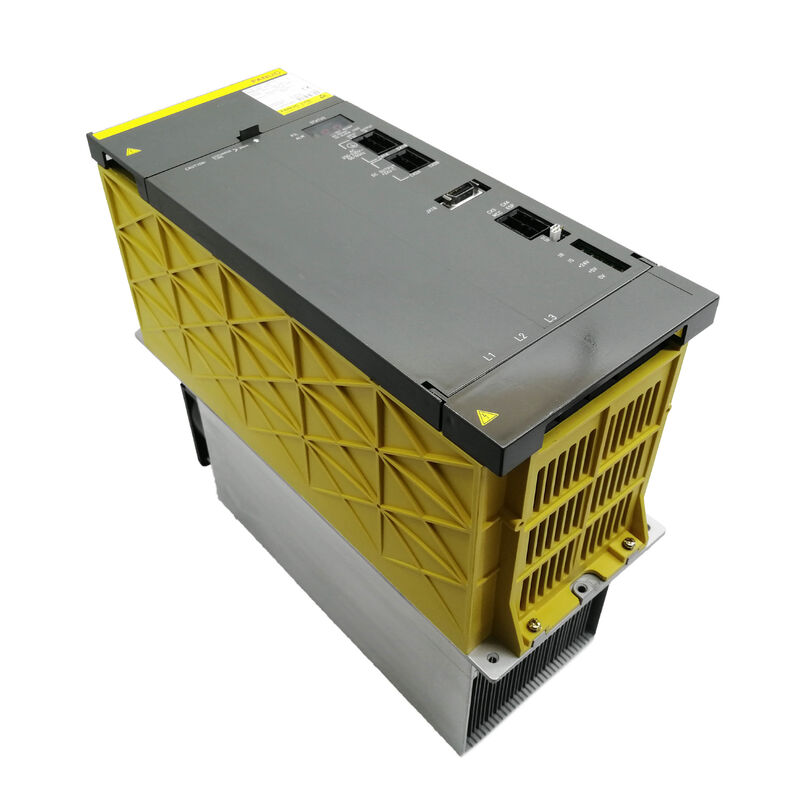

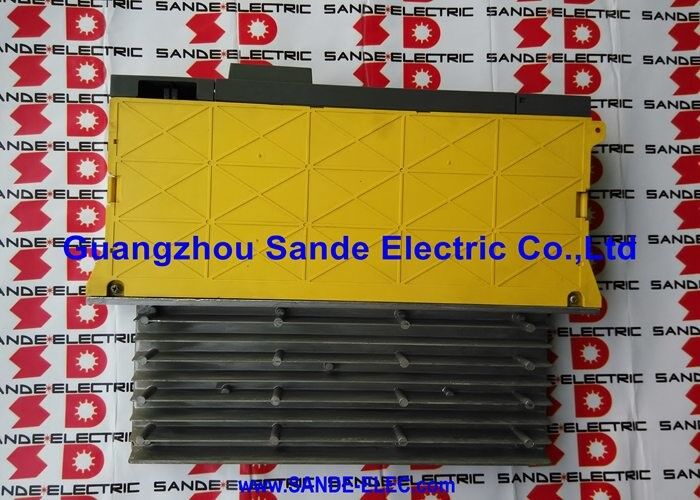

De Fanuc A06B-6087-H115 is de PSM-15 — Fanuc's continu belastbare voeding module van 17,5kW voor het alpha-aandrijfsysteem.

Zijn taak is zowel eenvoudig als onmisbaar: driefasige 200–230V AC uit het elektrische systeem van de fabriek halen, omzetten naar een gereguleerde 283–325V DC-bus, en deze bus distribueren naar alle SVM servo- en SPM spindelversterkermodules die de aandrijf-rack delen.

Elke watt mechanische output van elke motor die het systeem aandrijft, gaat eerst door deze module.

Die rol op één punt betekent dat de gezondheid van de PSM-15 de gezondheid van het gehele aandrijfsysteem is — als deze faalt, beweegt er niets.

Met een continue output van 17,5kW en een nominale AC-ingang van 63A bij 200V, is de PSM-15 geschikt voor middelgrote machineconfiguraties: een spindelversterkermodule plus één of twee servo-ascombinaties verbruiken binnen dit bereik onder typische productie-snijomstandigheden.

Het 63A ingangsgetal bepaalt het elektrische ontwerp van het voedingspaneel van de machine — de automaat, kabeldoorsnede en lijnfilter vóór de PSM moeten allemaal deze nominale stroom plus de transiënte inschakelstroom bij het opstarten kunnen verwerken, wat de aanbevolen AC-reactor (A81L-0001-0123) helpt beperken.

Wat de PSM-15 specifiek de PSM maakt en niet de eenvoudigere PSMR (de variant met regeneratieweerstand), is de actieve regeneratie-voorkant. Wanneer servo- of spindelmotoren vertragen, stroomt de kinetische energie die is opgeslagen in roterende massa's terug via de versterkers naar de DC-bus.

In een PSMR-systeem verbranden weerstanden deze energie als warmte.

In de PSM-15 keert een actief schakelcircuit de energiestroomrichting om en stuurt deze energie terug naar de driefasige AC-voeding.

Voor machines met een hoge spindel-traagheid of frequente zware vertragingen — gereedschapswissels op bewerkingscentra, herhaalde snelle positioneringscycli — is het thermische voordeel binnen de elektrische kast aanzienlijk.

Kasttemperaturen zijn lager, de levensduur van componenten wordt verlengd, en in sommige installaties vermindert de regeneratiebijdrage het meetbare elektriciteitsverbruik.

De PSM-15 is een module van 150 mm breed — merkbaar breder dan de SVM-modules van 60–90 mm die hij voedt — vanwege zijn thermische vereisten.

Drie transistormodules van 200A genereren warmte die continu moet worden afgevoerd om de junctietemperaturen binnen de nominale limieten te houden.

Het externe koellichaam met vinnen, de externe ventilator (A90L-0001-0335/B) en de interne ventilator (A90L-0001-0422) zijn de drie paden waarlangs deze warmte wordt beheerd.

Alle drie moeten operationeel zijn om de PSM-15 een nominale output te laten leveren; een defecte ventilator is niet zomaar een onderhoudsopmerking — het is een zich ontwikkelende thermische overbelastingssituatie met een voorspelbaar resultaat.

Belangrijkste Specificaties

De DC Bus — Energie Reservoir voor Alle Assen

De 283–325V DC-bus die de PSM-15 onderhoudt, is meer dan een stroomrail — het is een energieopslag waar alle aangesloten versterkermodules tegelijkertijd uit putten. Wanneer meerdere servo-assen tegelijkertijd accelereren, trekken ze allemaal gelijktijdig stroom van de bus.

De gelijkrichter en filtercondensatorbank aan de voorkant van de PSM-15 moeten voldoen aan deze gelijktijdige transiënte eisen, terwijl de bussspanning binnen het gereguleerde bereik wordt gehouden.

Als de gecombineerde piek-stroomvraag de transiënte capaciteit van de condensatorbank overschrijdt, zakt de bussspanning en detecteren downstream modules de toestand als een aandrijf-alarm.

De selectie van de PSM voor een bepaalde machine moet niet alleen rekening houden met het totale continue vermogen, maar ook met het profiel van de piek-gelijktijdige vraag.

Een machine met een grote spindelmotor en drie voedingsassen die allemaal tegelijkertijd accelereren — tijdens een agressieve snelle verplaatsing na een gereedschapswisseling — presenteert een piekbelasting die aanzienlijk hoger is dan het continue cijfer.

De selectierichtlijnen van de PSM passen een gelijktijdige vraagfactor (typisch 0,7–0,8) toe op de som van alle nominale vermogens van de modules om de continue-equivalente vraag te identificeren.

Regeneratie: Actieve Voorkant vs. Weerstand Ontlading

Het onderscheid tussen de PSM (actieve) en PSMR (weerstand) ontwerpen is energiebeheer. Elke keer dat een servo-as vertraagt — en op een productie bewerkingscentrum gebeurt dit tientallen keren per minuut — werkt de motor als een generator en stuurt stroom terug naar de DC-bus.

De bussspanning stijgt naarmate deze energie zich ophoopt. Iets moet die energie verwerken: in de PSMR dissipeert een remweerstand deze als warmte; in de PSM-15 schakelt de actieve voorkant naar omkeermodus en stuurt de energie terug naar de driefasige AC-voeding.

Het verschil in warmteafgifte in de kast is tastbaar op machines met hoge cycli.

Minder joules warmte per uur in de kast betekent dat de kast koeler draait, de thermische marge op alle componenten breder is, en de koelapparatuur van de elektrische kast — indien aanwezig — minder intensief draait.

Het verschil in bedrijfskosten door het terugwinnen van geregenereerde energie naar het net is secundair op basis van één machine, maar meetbaar over een vloot van machines gedurende ploegen.

Ventilator Onderhoud en AL02/AL03 Alarm Reactie

De twee ventilatoren in de PSM-15 dienen verschillende thermische zones.

De externe ventilator (buiten de module gemonteerd) stuurt lucht door de externe koellichaamvinnen waar de warmte van de transistormodules wordt geleid. De interne ventilator circuleert lucht binnen de modulebehuizing om hete plekken op de besturingselektronica te voorkomen.

Beide ventilatoren zijn verkrijgbaar als individuele reserveonderdelen — een aanzienlijk voordeel ten opzichte van aandrijfontwerpen waarbij een defecte ventilator een volledige module-uitwisseling vereist.

AL02 (ventilator van de besturingskring gestopt) is het alarm dat verschijnt wanneer de interne ventilator stopt.

Het is een vroege waarschuwing: de besturingselektronica is nog niet onmiddellijk in gevaar, maar de thermische marge neemt af.

Behandeling als een urgente onderhoudstaak is gepast. AL03 (oververhitting koellichaam) volgt op een defecte externe ventilator: de temperatuur van het koellichaam stijgt totdat de beveiliging een uitschakeling activeert om schade aan de transistormodules te voorkomen.

De tijd tussen een defecte externe ventilator en een AL03-uitschakeling is afhankelijk van de omgevingstemperatuur, de belasting van de DC-bus en de snelheid van warmteontwikkeling in de transistors.

Gepland preventief vervangen van ventilatoren — ongeacht de schijnbare staat van de ventilator — is een verstandige praktijk bij PSM-15 eenheden die in zware productieomgevingen langer dan vijf jaar in gebruik zijn.

Slijtage van ventilatorlagers is leeftijdsafhankelijk en geeft niet altijd een hoorbaar waarschuwingsteken voor het defect.

Onderhoudbare Componenten en Reparatie Aanpak

De PSM-15 is ontworpen volgens het principe dat een voedingsmodule gerepareerd in plaats van simpelweg vervangen kan worden.

De drie transistormodules van 200A zijn verkrijgbaar als reserveonderdelen en kunnen tijdens een revisie worden vervangen. Beide ventilatoren zijn afzonderlijk verkrijgbaar.

De DC-buszekeringen en de batterij (voor de 24V besturingsvoedingssectie) zijn standaard verbruiksartikelen.

De twee hoofdprintplaten — bedradingsbord A20B-1006-0470 en besturingskaart A16B-2202-042x — zijn de niet-scheidbare elementen en worden niet als losse reserveonderdelen verkocht; als een van beide printplaten defect is buiten reparatie op componentniveau, vereist de module als geheel uitwisseling of specialistische reparatie op printplaatniveau.

Veelgestelde Vragen

V1: Kan de A06B-6087-H115 PSM-15 zowel alpha als alpha i serie SVM versterkermodules op dezelfde DC-bus voeden?

Nee. De A06B-6087 PSM-familie sluit aan bij de originele alpha versterkergeneratie (A06B-6079, A06B-6096 SVM-families).

De alpha i generatie gebruikt de A06B-6110 serie aiPS voedingen met een andere DC-bus hardware-interface en besturingsvoedingsdistributie.

De twee voedingsgeneraties zijn niet kruiscompatibel binnen dezelfde aandrijf-bus.

Elke machine die wordt geüpgraded van alpha naar alpha i versterkers moet ook de voedingsmodule van de PSM naar de aiPS architectuur veranderen.

V2: Wat bepaalt of een machine een PSM (actieve regeneratie) of PSMR (weerstand ontlading) nodig heeft?

De keuze hangt af van het niveau van geregenereerd vermogen tijdens de productiecyclus van de machine. Als vertragingen zeldzaam zijn of ladingen met lage traagheid betreffen, volstaat een PSMR.

Als de machine een grote spindelmotor heeft, frequente gereedschapswissels, of agressieve positionering met hoge cycli, kan de geregenereerde energie tijdens vertraging de thermische rating van de PSMR-weerstand overschrijden — de weerstand raakt oververhit en de machine kan de productiesnelheden niet aanhouden.

Fanuc's PSM/PSMR selectieprocedure berekent het gemiddelde geregenereerde vermogen uit het bewegingsprofiel van de machine; als het berekende cijfer de capaciteit van de PSMR overschrijdt, is de PSM vereist.

V3: AL01 verschijnt onmiddellijk op het display van de PSM-15 bij het inschakelen — wat geeft dit aan voor deze moduleklasse?

Bij de PSM-15 tot PSM-30 klasse geeft AL01 een overstroom aan in de AC-ingang van het hoofdcircuit — de driefasige stroom die door de gelijkrichtersectie wordt getrokken, heeft de beveiligingsdrempel overschreden. Dit verschilt van de PSM-5.5 en PSM-11 waar AL01 een IPM-fout aangeeft.

Controleer voor de PSM-15: de balans van de driefasige voedingsspanning op de PSM-ingangsklemmen (spanningsonbalans kan schijnbare overstroom veroorzaken), de inkomende lijnzekeringen, en of de AC-reactor (A81L-0001-0123) correct is geïnstalleerd en onbeschadigd is.

Als AL01 aanhoudt met alle downstream SVM-modules losgekoppeld van de bus, is de fout intern aan de PSM.

V4: Hoe moet de nominale ingangsstroom van 63A worden gebruikt om het voedingscircuit vóór de PSM-15 te ontwerpen?

De 63A is de continue nominale ingang bij volledige 17,5kW output vanaf 200V AC. De werkelijke circuitbeveiliging moet ook rekening houden met de inschakelstroom tijdens het voorladen van de DC-bus, die de AC-reactor beperkt maar niet elimineert.

Standaardpraktijk is het gebruik van een 80–100A nominale automaat vóór de PSM-15 met een geschikte tijd-stroom tripkarakteristiek die de inschakeltransiënt toestaat zonder nuisance tripping.

De kabeldoorsnede moet worden gedimensioneerd voor 63A continu met geschikte derating voor omgevingstemperatuur en conduitvulling.

De impedantie van de AC-reactor dient het dubbele doel van inschakelbegrenzing en harmonische demping.

V5: Zijn er na het installeren van een vervangende A06B-6087-H115 parameterinstellingen of opstartprocedures vereist op de CNC?

De PSM-15 bevat geen CNC-parameters — hij werkt autonoom binnen het alpha aandrijfsysteem.

Na het installeren van een vervanging, schakel de CNC in en bevestig dat het display op het voorpaneel van de PSM de normale "0" of "draaiende" status toont in plaats van een alarmcode binnen de eerste paar seconden na het inschakelen (de DC-bus voorlaadsequentie duurt enkele seconden).

Verifieer de DC-busspanning op de aansluitpunten van de SVM-module binnen het 283–325V bereik met een voltmeter indien beschikbaar.

Als de vorige machineconfiguratie correct werkte met de defecte PSM en er zijn geen andere wijzigingen aan het aandrijfsysteem aangebracht, zijn er geen parameterwijzigingen vereist.
