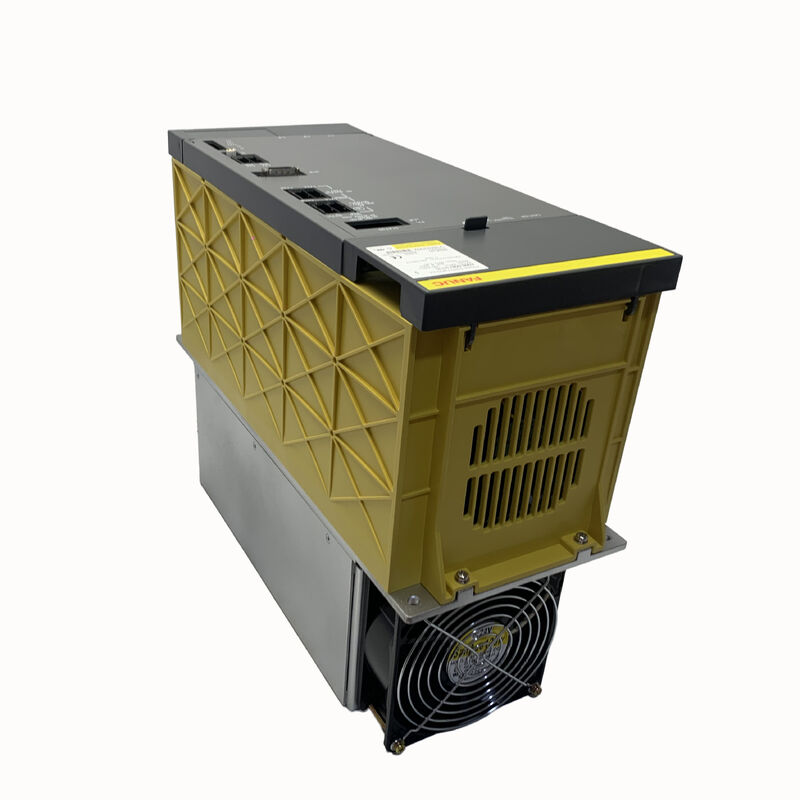

Fanuc A06B-6087-H126 ∙ Alpha Power Supply Module PSM-26 ∙ 29.8kW, 200 ∙ 230V AC 3-Fase, 106A Input, 283 ∙ 325V DC Bus, Actieve Regeneratie, CNC 16i / 18i / 21i

Overzicht

DeFanuc A06B-6087-H126is de PSM-26 een van de meest gebruikte alfa-voedingsmodules in de geïnstalleerde basis van Fanuc-gecontroleerde CNC-werktuigen.

De 29.8kW continue uitgang en 106A ingang bij 200V plaatsen het in de vermogensklasse die een groot deel van de middelgrote tot grote bewerkingscentra en draaicentrums die zijn gebouwd rond 16i/18i/21i-besturingen omvat: machines met een spindel van 7,5 kW tot 15 kW en twee tot vier servoassen die gelijktijdig draaien.

Voor dit configuratieprofiel zorgt de PSM-26 voor de juiste vermogenmarge  voldoende ruimte boven de typische gelijktijdige vraag om aanhoudende werking bij de thermische grens van de module te voorkomen,zonder de kosten en de ruimte van de grotere PSM-37.

De reputatie van de PSM-26 als een van de meest betrouwbare en veel voorkomende modules in de A06B-6087-familie is een product van zowel het ontwerp als de toepassingsgeschiktheid.

Drie 300A transistormodules een hogere nominale stroom per transistor dan veel kleinere PSM-modellen geven de module een capaciteit die ruim boven de 106A nominale ingang ligt,het leveren van de transiente piekmarge die nodig is tijdens gelijktijdige versnellingsgebeurtenissen met meerdere assen zonder de transistorkoppelingen te belasten.

De voorkant van de actief vermogen regenererende schakelaar brengt de vertragingsenergie van spindel- en servomotoren terug naar de driefasige wisselstroomvoorziening.vermindering van de warmteafgifte en het energieverbruik van de kast tijdens herhaalde gereedschapswisselings- en positioneringscycli.

Deze module werkt op het kruispunt van de meest voorkomende spindelversterkers van het alfa-aandrijfsysteem (A06B-6088 en A06B-6102 SPM-serie, meestal voor 5.5 kW tot 15 kW spindelmotoren) en de standaard alfa SVM servoversterkerfamilies.

A machine with a single SPM spindle module and a three-axis SVM configuration is exactly the load profile the PSM-26 was sized for — common enough that the PSM-26 became effectively a standard fitting on a large number of CNC lathes and mid-range machining centres built throughout the 1990s and 2000s.

De A06B-6087-H126 heeft twee gedocumenteerde hardwareherzieningen (rev.A en rev.B) die verschillen in hun bedradingsbordspecificaties (A20B-1006-0161 voor rev.A, A20B-1006-0471 voor rev.B).B) en of het product een CE-markering draagt.

Functioneel zijn beide herzieningen identiek en inwisselbaar in de aandrijflijn. De bedieningskaart A16B-2202-0421 is gemeenschappelijk voor beide herzieningen;de #BM-suffixvariant gebruikt A16B-2202-0424 als besturingsbord.

Belangrijkste specificaties

De 300A-transistormodules Inbouwde piekmarge

De keuze van 300A transistormodules in een module met een nominale doorlopende ingang van 106A is geen overspecificatiefout, het is een opzettelijke thermische en elektrische hoofdruimte-engineering.

De continuiteit van 106A is het punt waarop de module de output onbepaald kan handhaven zonder de transistorkoppeltemperatuurgrens onder de slechtste omgevingsomstandigheden te overschrijden.

De transistors zelf kunnen aanzienlijk hogere piekstromen verwerken voor de korte duraties die kenmerkend zijn voor start-inrush en gelijktijdige versnellingsgebeurtenissen met meerdere assen.Het gebruik van 300A transistors creëert een marge tussen de nominale continue stroom en de ogenblikkelijke piekcapaciteit van de transistors, waardoor de PSM-26 echte productie-machinecycli kan verwerken zonder herhaaldelijke hinderlijke reizen van voorbijgaande overstromingsomstandigheden.

In de context van de 43kW PSM-37 weerspiegelt het verschil in transistorspecificatie (IGBT-modules versus de 300A-eenheden in de PSM-26) de thermische en stroombehoeften van de module met een hogere rating.

Beide ontwerpen maken gebruik van hetzelfde principe van actieve regeneratie; de transistorspecificatie schalen met de vermogensklasse van de module.

Regeneratie en de rol ervan bij de productie in meerdere ploegen

Op een machine die in drie ploegen werkt met continue werktuigwisselingscycli, is de bijdrage van actieve regeneratie aan het energiebeheer niet onbelangrijk.

Telkens wanneer de spindel vertraagt van snij snelheid tot werktuigwissel snelheid, stroomt de kinetische energie opgeslagen in de spindel motor rotor en aangesloten componenten terug als elektrische energie naar de DC bus.In een PSMR-systeem met weerstandsontlading, wordt deze energie warmte in de weerstand, die moet worden beheerd als een thermische belasting.

In de actieve regeneratiearchitectuur van de PSM-26,Ditzelfde energie stroomt terug naar de driefasenvoorziening, waardoor de netto-energie uit het net wordt verminderd en tegelijkertijd de warmteafgifte van de kast wordt verminderd..

Het praktische voordeel in een productieomgeving is een kast die koeler werkt tijdens een volledige dienst.die de levensduur van alle onderdelen in het kastje verlengt en de noodzaak van een kastluchtsysteem in gematigde omgevingen kan verminderen of elimineren.

Rev.A en Rev.B - Bestuursverschillen zonder functioneel effect

De twee gedocumenteerde hardware-herzieningen van de A06B-6087-H126 verschillen in hun bedradingsbord:

• Rev.A:Kabelplaat A20B-1006-0161, brandplaat A20B-2902-0280
• Rev.B:Bedrading A20B-1006-0471, brandplaat A20B-2902-0380 CE-markering

In beide versies worden dezelfde besturingskaart (A16B-2202-0421) en dezelfde externe en interne ventilatoren gebruikt.B-vervanging is een directe functionele vervanging geen parameterswijzigingen, geen bedradingswijzigingen.

De platennummers zijn alleen relevant voor ingenieurs die vervangende platen voor reparatie op moduleniveau kopen, in plaats van de vervanging van de gehele eenheid.

Veelgestelde vragen

V1: Waarom wordt het PSM-26 zo vaak als vervangend onderdeel gebruikt in vergelijking met het PSM-15 of PSM-37?

De vermogensklasse van 29,8 kW / 106 A bestrijkt precies de meest voorkomende machineconfiguratie in het tijdperk van het Fanuc alfa-systeem: een spindel met een middenvermogen (7.5kW15kW SPM) gecombineerd met twee tot vier servoas SVM-modules.

Dit configuratieprofiel beschrijft een groot deel van alle Fanuc-gecontroleerde CNC-draaiblokken en bewerkingscentra die in de jaren negentig en 2000 zijn gebouwd.

De PSM-15 van 17,5 kW is soms te klein voor deze spindelvermogensklasse, en de PSM-37 is meer dan nodig.

De PSM-26 was de juiste keuze voor deze machines in de ontwerpfase.Daarom heeft het nu een onevenredig groot aandeel van de vervangingsmarkt voor alfa-PSM..

V2: Kunnen de A06B-6087-H126 power alpha i-serie SVM-modules (A06B-6114-serie) op dezelfde DC-bus worden geplaatst als de originele alfa SVM-modules?

De alfa i-versterkergeneratie (A06B-6114 SVM en A06B-6120 SPM-serie) maakt gebruik van de A06B-6110 aiPS-voeding.

De DC-businterface, de stroomverdeling en de batterijcircuitarchitectuur verschillen tussen de alfa- en alfa-i-generaties.

Ze kunnen niet dezelfde gelijkstroombus delen en de A06B-6087-H126 kan niet dienen als stroomvoorziening voor alfa i-modules.

Elke machine die een alfa- naar een alfa-i-versterker vervangt, moet ook de PSM vervangen door de bijbehorende aiPS-module.

V3: Het PSM-26 bevat een schietplank (A20B-2902-0280 of A20B-2902-0380) die niet wordt genoemd in veel andere alpha-PSM-beschrijvingen?

Het vuurbord in de PSM-26 genereert de poort aandrijving signalen die de drie belangrijkste transistor modules schakelen.

In de regeneratieve voorkant,de gate drive timing moet nauwkeurig worden gecoördineerd met de driefasige wisselstroomtoevoerspanningsgolfvorm om ervoor te zorgen dat geregenererde energie op het juiste moment in de juiste fase wordt geïnjecteerd.

Het vuurbord bewaakt de wisselstroomtoevoerfasen en regelt de transistorschakelingssequentie dienovereenkomstig.

In kleinere PSM-modules kan deze functie worden geïntegreerd in de hoofdbedrading;het gebruik van een afzonderlijk vuurbord bij de PSM-26 weerspiegelt het huidige niveau en de bijbehorende vereisten voor het vermogen van de poort aandrijving bij deze module klasse;.

V4: Na het plaatsen van een vervangende PSM-26 laat de machine onmiddellijk AL04 (DC-linkspanningsverlies) zien.

AL04 op de PSM-26 geeft aan dat de DC-busspanning onder de werkdrempel is gevallen.

Bij een nieuwe PSM is de meest voorkomende oorzaak een storing in een van de SVM- of SPM-modules die onmiddellijk na het opstarten een overmatige belasting op de bus veroorzaken,het voorkomen dat de bus tijdens de pre-chargingfase de bedrijfsspanning bereikt.

Ontkoppelen van alle SVM- en SPM-modules van de busbalk en alleen het PSM aanschakelen ¢ als het de volle busspanning bereikt en zonder AL04 blijft staan,de versterkermodules één voor één opnieuw verbinden om te bepalen welke module de overmatige busbelasting veroorzaakt.

Als AL04 optreedt zonder aangesloten modules stroomafwaarts, moet de interne vooroplaadweerstand en het contactorcircuit van de PSM worden gecontroleerd.

V5: De PSM-26 maakt intern gebruik van 300A-transistormodules. Zijn deze afzonderlijk beschikbaar voor reparatie en maakt een mislukte transistormodule de eenheid onherstelbaar?

De 300A-transistormodules zijn als individuele reserveonderdelen verkrijgbaar en kunnen door een gekwalificeerde ingenieur worden vervangen tijdens een reparatie op moduleniveau.

Een mislukte transistormodule in de PSM-26 veroordeelt de eenheid niet ∙ het is een van de meest voorkomende reparatie-interventies op deze modules.

Een storing van de transistor verschijnt meestal als AL01 (overstroom in de hoofdvermogensmodule) die aanhoudt, zelfs nadat de wisselstroom-invoerspanning is gecontroleerd en de stroomafwaartse bus vrij is van storingen.De diagnose moet bevestigen welke van de drie transistormodules is uitgevallen voordat vervangende onderdelen worden besteld..

Een eenheid met een transistorfout die is gerepareerd en beide boards functionerend zijn bevestigd, kan weer volledig in gebruik worden genomen.
