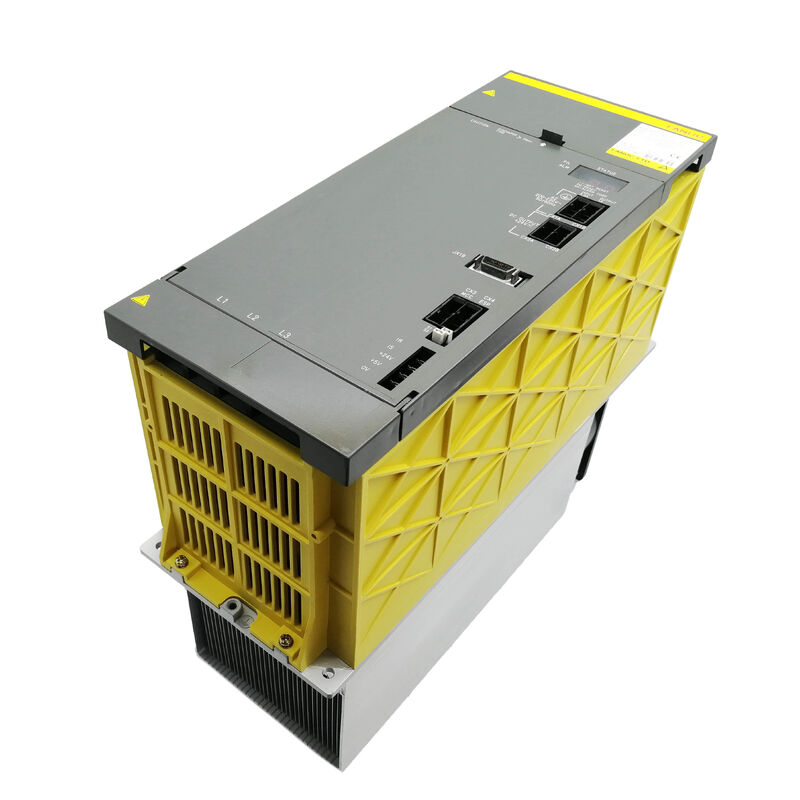

Fanuc A06B-6087-H137. Alpha stroomtoevoer module PSM-37 43kW, 200 230V AC 3-fase, 150A Input, 283 325V DC bus, actieve regeneratie, CNC 16i / 18i / 21i

Overzicht

DeFanuc A06B-6087-H137is de PSM-37 ¢ de 43 kW continue stroomvoorziening in de A06B-6087 alfa-serie.8 kW) en PSM-30 (36 kW), en onder PSM-45 en PSM-55.

Deze vermogensklasse dient een specifieke behoefte: machines die groot genoeg zijn om tegelijkertijd een spindel met een hoog vermogen en meerdere servoassen te gebruiken,Maar niet zo groot dat de fysiek grotere 300 mm brede PSM-45 behuizing vereist.

The PSM-37 delivers its 43kW into a 150mm wide module — the same footprint as the PSM-15 and PSM-26 — which is an important cabinet space consideration on large machining centres where electrical cabinet volume is constrained.

Met een nominale ingang van 150A bij 200V is de PSM-37 de grootste module in de A06B-6087-familie die de 150mm brede behuizing onderhoudt.

Dit is belangrijk voor machinebouwers en retrofit ingenieurs omdat de PSM-37 een PSM-15, PSM-26,of PSM-30 in dezelfde kast slot zonder enige mechanische wijziging ¢ de modules delen dezelfde montage-arrangement en DC bus verbinding configuratieWanneer de spindel of as van een machine meer vermogen vereist dan een PSM-26 of PSM-30 kan leveren, is de PSM-37 de volgende stap zonder de fysieke lay-out van de aandrijflijn te veranderen.

De drie IGBT-transistormodules in de PSM-37 zijn verantwoordelijk voor de actieve regeneratiefunctie die de PSM-familie onderscheidt van het PSMR-alternatief.Als servomotoren en spindelmotoren vertragen, hun kinetische energie stroomt terug naar de DC bus.

The PSM-37's active front end detects the rising bus voltage and switches its IGBT stage to invert — feeding the regenerated energy back into the three-phase AC supply rather than dumping it into braking resistors.

Voor grote bewerkingscentra met een zware spindelinertie en frequente snelle werktuigwisselingenDeze regeneratiefunctie vermindert de thermische belasting in de elektrische kast aanzienlijk gedurende een volledige productieverschuiving.

De A06B-6087-H137 wordt meestal gebruikt in grote bewerkingscentra, draaicentrum met werktuig, 5-assige bewerkingssystemen,en meerassige overdrachtslijnapparatuur voor toepassingen waarbij een krachtige spindelversterkermodule wordt gecombineerd met drie of meer servoassenversterkers, die een totale gelijktijdige vermogensaanvoer vereisen die de capaciteit van de klasse PSM-26 benadert of overschrijdt.

Belangrijkste specificaties

PSM-37 in de Alpha Power Class Hiërarchie

De A06B-6087-serie strekt zich uit van de PSM-15 (17,5kW, 63A) tot de PSM-55 (63kW+), waarbij de PSM-37 de module met het hoogste vermogen is die nog steeds in het 150mm-chassis past.

Het begrijpen van de plaats van de PSM-37 in deze hiërarchie is rechtstreeks relevant voor selectie- en vervangingsbeslissingen.

When a machine running a PSM-26 experiences frequent AL01 overcurrent alarms under heavy simultaneous axis loading — a symptom of the PSM being operated close to or at its continuous current limit — upgrading to the PSM-37 in the same physical module slot is a viable and straightforward solution.

De PSM-37's extra 13kW van continue hoofdruimte (43kW tegen 29.8kW) en een hogere nominale invoerstroom (150A versus 106A) zorgen voor een significante marge tegen de overbelasting zonder dat wijzigingen in de layout van de aandrijflijn of de DC-busbedrading nodig zijn.

Omgekeerd, wanneer een PSM-37 faalt in een machine die goed werkte binnen zijn 43kW capaciteit, en een PSM-26 is de enige beschikbare vervanging,de PSM-26 kan adequaat functioneren in een machine waarvan het werkelijke gelijktijdige vermogen binnen 29.8kW is een nuttige noodoptie om te overwegen terwijl de juiste PSM-37 wordt geleverd.

Thermisch beheer bij 150 A

Het verwerken van 150A wisselstroomstoom met behoud van de gereglementeerde gelijkstroombus binnen het bereik van 283~325V genereert aanzienlijke warmte in de drie IGBT-transistormodules.

Het thermische ontwerp van de PSM-37 maakt gebruik van dezelfde driepadbenadering als de kleinere modules in de A06B-6087-familie:de externe heatsink met vinnen leidt de warmte van de IGBT-module naar buiten naar de omgevingDe buitenventilator stuurt de luchtstroom door de heatsinkvinnen en de binnenventilator zorgt voor de luchtcirculatie in de modulebehuizing om hotspots op de bedieningskaart en het bedradingsbord te voorkomen.

The 150mm module width is reached at the PSM-37 power class partly because of the thermal engineering — the finned heatsink area must be large enough to reject the heat generated at 150A input without raising transistor junction temperatures above the rated limit under worst-case ambient conditions.

De PSM-45 en hoger vereisen een bredere behuizing (300 mm) omdat de overgang naar 185A+-invoerstroom een groter oppervlak van de koelbak vereist dan het chassis van 150 mm kan bevatten.

Bij 150A-invoer vereist de installatievoorzieningskring voor de PSM-37 een zorgvuldige dimensionering.

Een 200 A schakelaar (thermagnetisch type met een geschikte tijd-stroomcurve voor de start-inrush transiënt) is de typische minimale waarde.Kabeldoorsneden voor 150A continu bij omgevingstemperatuur van de installatie en voering van de leidingen moeten worden berekend volgens de desbetreffende elektrische normen.

De aanbevolen wisselstroomreactor helpt bij het opstarten de binnenstroom te beperken en vermindert de harmonische vervorming die de rechtgever aan de voorkant anders in de stroomvoorziening van de installatie zou injecteren.

Interne platen en onderhoudbare onderdelen

De interne architectuur van de PSM-37 volgt dezelfde servicefilosofie als de rest van de A06B-6087-serie: de transistormodules, beide koelventilatoren, gelijkstroombusbeschermers,en batterijpakket zijn als afzonderlijke reserveonderdelen verkrijgbaar.

De drie IGBT-transistormodules binnenin zijn een andere specificatie dan die in de kleinere PSM-15 en PSM-26 - ze zijn hoger beoordeelde eenheden die geschikt zijn voor de 150A-ingangsklasse.

Het bedradingsbord (A20B-1006-0472, of A20B-2902-0390 in sommige herzieningen) en de besturingskaart (A16B-2202-042x) zijn de niet-afneembare boards; indien een van beide niet meer kan worden gerepareerd op onderdeelniveau,de module vereist vervanging of reparatie door een gespecialiseerd bord.

Veelgestelde vragen

V1: Kan de A06B-6087-H137 PSM-37 een defecte PSM-26 (A06B-6087-H126) rechtstreeks in hetzelfde aandrijflijnrek vervangen?

De PSM-37 en PSM-26 hebben hetzelfde chassisformaat en dezelfde aansluitpunten.Dus de PSM-37 vervangt fysiek de PSM-26 in dezelfde rack slot zonder mechanische wijziging..

De PSM-37 zal de bestaande alfa-SVM- en SPM-modules aansturen die aan de bus zijn verbonden.

Als de machine vóór de storing binnen de capaciteit van 29,8 kW van de PSM-26 werkte,de extra 43 kW hoofdruimte van de PSM-37 is een comfortabele marge. Er is geen risico bij het gebruik van een hogere PSM op een systeem met een lagere vraag- Bevestig het voorzieningscircuit voordat de PSM 150A kan leveren voordat het wordt ingeschakeld.

V2: Welke storingsomstandigheden veroorzaken specifiek AL01 op de PSM-37, en hoe verschilt dit van de PSM-15-klasse?

op de PSM-37 (en andere PSM-15 tot en met PSM-30-eenheden);AL01 geeft overstroom aan in het hoofdstroomstroomstroominvoercircuit ∙ de driefasige stroom die door de rechtlijningssectie wordt getrokken, heeft de beschermingsdrempel overschredenDit is dezelfde betekenis als op de PSM-15.

Verskil van AL01 op de kleinere PSM-5.5 en PSM-11 eenheden waar AL01 aangeeft een interne IPM fout.controle van de spanningsbalans in alle drie de fasen, inspecteer de ingangsbeschermers en de wisselstroomreactor en controleer of er geen kortsluiting bestaat in de gelijkstroombus of de stroomafwaartse versterkermodules.

Als het alarm blijft bestaan met alle SVM- en SPM-modules los van de bus, is de fout intern aan de PSM-37.

Vraag 3: Het handboeknummer van PSM-37 is B-65162? Beslaat dit handboek ook de PSM-26 en PSM-45?

Ja, de Fanuc handleiding B-65162 bestrijkt de volledige A06B-6087 alfa-serie stroomvoorziening modules inclusief de PSM-15, PSM-26, PSM-30, PSM-37, PSM-45 en PSM-55.

Alarmcodes, bedradingsdiagrammen, componentenopstellingen en opstartprocedures die in B-65162 zijn gedocumenteerd, gelden voor de hele familie, met specifieke oproepen waarbij het gedrag per module klasse verschilt.

Deze gemeenschappelijke documentatie is een van de praktische voordelen van de A06B-6087-familie voor onderhoudsingenieurs die werken met meerdere machinegroottes.

V4: Is voor de PSM-37 een externe gedwongen koeling vereist, of is het ingebouwde ventilatorsysteem in staat alle thermische beheersing te verzorgen?

De PSM-37 koelt zelf door middel van zijn ingebouwde ventilatiesysteem. Er is geen externe luchttoevoer naar de module nodig.

De externe ventilator (A90L-0001-0335/B) trekt de omgevingslucht van buiten de module door de externe koelbak.de enige vereiste is dat de elektrische kast voldoende luchtstroom biedt over de buitenste oppervlakken van de module.

The cabinet ambient temperature must remain within the module's specified operating range (typically 0–55°C) and cabinet air must not be recirculated — cabinet temperature will rise if hot exhaust air is drawn back into the inlet.

De PSM-45 en PSM-55, daarentegen, hebben naast hun ingebouwde ventilatoren ook een gedwongen externe koeling nodig.wat een reden is waarom de PSM-37 specifiek wordt vermeld als de grens van het zelfgekoelde modulebereik.

V5: Welke CNC-series en alfa-versterkerfamilies zijn compatibel met de PSM-37 DC-bus?

De PSM-37 levert de gelijkstroombus voor de gehele reeks alfa-serie SVM-servoversterkermodules (A06B-6079, A06B-6096 FSSB-families) en SPM-spindelversterkermodules (A06B-6088,A06B-6102 families) gebruikt met Fanuc serie 0-D, 15, 16i, 18i en 21i controles.

Deze zelfde alfa-stroomopwekking is niet compatibel met de alfa i (A06B-6114 SVM) of beta i-aandrijfsystemen, die de A06B-6110 aiPS-stroomopwekking gebruiken.

Een machineconfiguratie waarbij alfa-versterkers (verstoken door de A06B-6087 PSM-familie) met alfa-i-versterkers (waarvoor de A06B-6110 aiPS vereist is) worden gemengd, kan niet dezelfde gelijkstroombus gebruiken.
