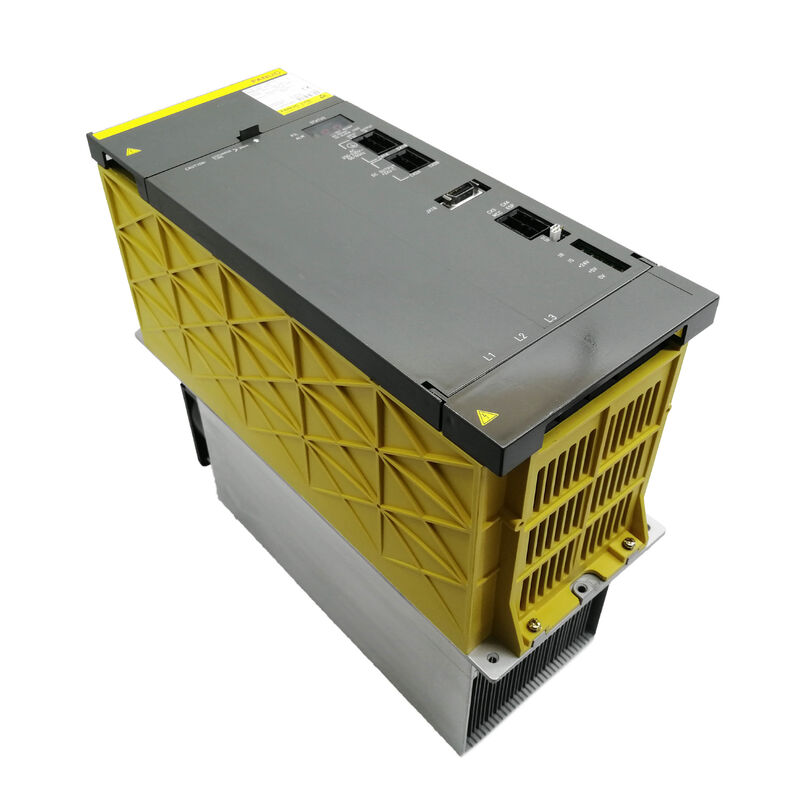

Fanuc A06B-6087-H145 | Alpha Power Supply Module PSM-45 — 55kW, 200–230V AC 3-Fase, 185A Ingang, 283–325V DC Bus, 165A Uitgang, 300mm Module, Externe Geforceerde Koeling

Overzicht

De Fanuc A06B-6087-H145 is de PSM-45, en vertegenwoordigt een duidelijke stap omhoog ten opzichte van de rest van de A06B-6087-serie qua fysieke schaal, vermogenscapaciteit en installatievereisten. Waar de PSM-15 tot en met PSM-37 hetzelfde chassis van 150 mm breed en een vergelijkbare installatievoetafdruk delen, gebruikt de PSM-45 een bredere behuizing van 300 mm en weegt hij ongeveer 22 kg — meer dan twee keer het gewicht van de PSM-37.

Dit is niet simpelweg meer van hetzelfde; de PSM-45 behoort tot een andere fysieke klasse die gepaard gaat met andere kastruimtevereisten, andere bevestigings- en montageoverwegingen, en — cruciaal — andere koelvereisten.

De continue uitgang van 55 kW bij 185 A AC-ingang plaatst de PSM-45 in het vermogensbereik dat geschikt is voor grote bewerkingscentra met spindelmotoren met hoog vermogen (klasse 15 kW tot 22 kW), meerdere servo-assen met groot frame, of configuraties met meerdere spindels waarbij de totale gelijktijdige stroomvraag aanzienlijk hoger is dan wat de PSM-37 kan verwerken bij 43 kW. Luchtvaartbewerkingscentra met frezen met grote diameter, zware draaibanken voor schacht- en behuizingswerkstukken, en 5-assige machines met grote palletcapaciteit lijken allemaal typische PSM-45-installaties.

De uitgangsstroom van de DC-bus van 165 A is het cijfer dat bepaalt hoeveel en hoe groot de downstream SVM- en SPM-modules kunnen zijn.

Bij 165 A continu kan de PSM-45 de stroomvraag van een grote SPM-spindelmodule bij hoog spindelvermogen tegelijkertijd ondersteunen met meerdere SVM-asmodules onder volledige belasting — een vraagprofiel dat de 43 kW van de PSM-37 tot of over zijn limiet zou duwen.

In tegenstelling tot de PSM-15, PSM-26 en PSM-37 vereist de PSM-45 externe geforceerde luchtkoeling naast zijn eigen ingebouwde ventilatoren.

Dit is het meest kritieke installatieonderscheid: een PSM-45 die in een kast is gemonteerd zonder de vereiste externe kanaalregeling en geforceerde luchttoevoer zal onvermijdelijk AL03 (oververhitting van de koellichaam) uitschakelingen ervaren onder productiebelasting.

De vereiste externe geforceerde koeling is niet optioneel of afhankelijk van de omgeving — het is verplicht om de module te laten voldoen aan zijn nominale continue uitgang bij elke omgevingstemperatuur.

Belangrijkste specificaties

Het chassis van 300 mm — Wat de grootte betekent

De fysieke overgang van het chassis van 150 mm van de PSM-15/26/37 naar het chassis van 300 mm van de PSM-45 is een architecturale grens in het alpha-aandrijfsysteem.

De breedte van 300 mm biedt het koellichaamoppervlak en het printplaatontwerpvolume dat nodig is om de thermische en elektrische eisen bij 185 A ingang, 400 A transistormodules en 55 kW continu vermogen te verwerken.

Het gewicht van 22 kg betekent dat de PSM-45 geschikte beugelondersteuning in de elektrische kast vereist — hij kan niet vertrouwen op de lichte clipbevestiging die voldoende is voor kleinere PSM-modules.

De DC-busaansluitpunten op de PSM-45 zijn fysiek anders dan die op de modules met een chassis van 150 mm, en de kastindeling moet rekening houden met de grotere modulevoetafdruk.

Machinebouwers die de PSM-45 in het oorspronkelijke ontwerp hebben gespecificeerd, hebben hun elektrische kasten dienovereenkomstig geconfigureerd.

Voor retrofitting of vervanging kan een PSM-45 alleen een andere PSM-45 (of zijn PSM-55 opvolger) vervangen — verkleinen naar een PSM-37 met een chassis van 150 mm is mechanisch niet mogelijk, en zelfs als dat zo was, zou de limiet van 43 kW onvoldoende zijn voor de belasting die een PSM-45 vereiste.

Externe Geforceerde Koeling — Waarom het niet onderhandelbaar is

De koelarchitectuur van de PSM-45 maakt gebruik van twee interne ventilatoren om lucht in de modulebehuizing te circuleren en warmte van de besturingselektronica af te voeren.

Het externe koellichaam draagt de thermische belasting van de drie 400A transistormodules — hier wordt de meeste warmte gegenereerd. In de modules van 150 mm (PSM-15 tot PSM-37) is de externe ventilator die over de koellichaamvinnen blaast voldoende om deze warmte onder nominale belastingsomstandigheden af te voeren.

In de PSM-45 is de warmteflux van de 400A transistors bij 185A ingang te groot voor een enkele externe ventilator om af te voeren — een geforceerde luchttoevoer via een kanaal naar het koellichaam is vereist.

In de praktijk betekent dit dat de elektrische kast een speciale luchtstroomweg moet hebben — typisch een kanaalregeling die koelere lucht van buiten de kast rechtstreeks naar de ingang van het koellichaam van de PSM-45 brengt, of een aparte externe geforceerde koelventilatorassemblage aan de buitenkant van de kast.

Machinebouwers die de PSM-45 in originele ontwerpen gebruikten, hebben deze koelregeling als standaardfunctie opgenomen.

Voor een vervangende PSM-45 die in een kast wordt gemonteerd waar de oorspronkelijke externe koeling is gewijzigd, verslechterd of gecompromitteerd, is het essentieel om ervoor te zorgen dat de externe geforceerde koeling volledig functioneel is voordat de machine onder productiebelasting wordt gebruikt.

De twee interne ventilatoren (A90L-0001-0422, hetzelfde type als gebruikt in kleinere PSM-modules) zijn individueel verkrijgbaar als reserveonderdelen en kunnen worden vervangen zonder de hele module te vervangen.

400A Transistor Modules en Levensduur

De drie 400A transistormodules in de PSM-45 werken bij hogere absolute stroomniveaus dan in elke kleinere alpha PSM-module.

Hoewel 400A transistors die werken bij een continue ingangsniveau van 185A aanzienlijke elektrische marge hebben, veroorzaakt thermische cycli gedurende jaren van productiebedrijf geleidelijke degradatie in de transistorovergangskenmerken en de integriteit van de soldeerverbindingen.

De uiteindelijke faalmodus voor leeftijdsgerelateerde transistorafbraak is meestal een geleidelijke toename van de verzadigingsspanning, wat schakelverliezen en warmteontwikkeling verhoogt voordat de transistor uiteindelijk faalt — vaak aanvankelijk gepresenteerd als verhoogde kasttemperatuur in plaats van een onmiddellijk alarm.

De 400A transistors zijn verkrijgbaar als individuele reserveonderdelen, en vervanging van een defecte transistormodule is een haalbaar reparatiepad.

Het gewicht van 22 kg van de PSM-45 betekent dat reparatie in de kast onpraktisch is; de module moet uit de kast worden verwijderd voor transistorvervanging op bankniveau.

Het bedradingsbord (A20B-2001-067x) en de besturingskaart (A16B-2202-042x) zijn niet afzonderlijk verkrijgbaar — defecte borden vereisen unituitwisseling of gespecialiseerde bordreparatie.

PSM-45 en zijn PSM-55 Opvolger

Fanuc's officiële documentatie vermeldt dat de PSM-45 in augustus 1999 werd vervangen door de PSM-55.

In de praktijk blijven beide modules in actieve dienst in de wereldwijde geïnstalleerde basis — PSM-45-eenheden die in machines zijn gemonteerd die vóór 1999 zijn gebouwd, blijven operationeel in productiefaciliteiten, en de ondersteuning voor de aftermarket voor de PSM-45 blijft actief.

De PSM-55 gebruikt een andere specificatie voor het bedradingsbord en levert een hoger continu vermogen, maar is fysiek compatibel met dezelfde kastmontageconfiguratie die is ontworpen voor de PSM-45 — waardoor het het aanbevolen upgrade pad is wanneer een PSM-45 wordt vervangen en de mogelijkheid om de hogere nominale module te monteren operationeel voordelig is.

Veelgestelde Vragen

V1: Wat vereist specifiek externe geforceerde koeling op de PSM-45 dat de PSM-37 niet nodig heeft?

De kritische factor is de warmtefluxdichtheid van de transistormodules. De drie 400A transistors van de PSM-45 genereren aanzienlijk meer warmte per eenheid koellichaamoppervlak dan de kleinere IGBT-modules in de PSM-37 onder nominale belastingsomstandigheden.

Het koellichaamvlakgebied binnen het chassis van 300 mm, hoewel groter dan het chassis van 150 mm, kan de warmteafgifte van de 400A transistors nog steeds niet afvoeren met alleen de externe ventilator als de ventilator werkt tegen de hete lucht die al aanwezig is in een belaste elektrische kast.

De externe geforceerde luchttoevoer brengt koelere lucht (geen gerecirculeerde kastlucht) rechtstreeks naar het koellichaamoppervlak, waardoor het koellichaam op een voorspelbaar lagere temperatuur draait.

Zonder dit wordt de marge van de koellichaamtemperatuur boven de AL03-drempel zo klein dat zomerse omgevingstemperaturen of gedeeltelijke kastblokkades AL03-uitschakelingen onder productiebelasting veroorzaken.

V2: Kan de PSM-45 direct worden vervangen door de PSM-55 als de PSM-45 defect raakt en alleen een PSM-55 beschikbaar is?

Ja, de PSM-55 is de officiële opvolger van de PSM-45 en gebruikt hetzelfde 300 mm chassisformaat en dezelfde kastmontageconfiguratie. De DC-busaansluitconfiguratie is compatibel.

De PSM-55 levert een hoger continu vermogen dan de PSM-45, wat veilig is voor een systeem dat is afgestemd op de PSM-45 — de bus heeft simpelweg meer capaciteit dan de downstream modules vereisen.

De revisie van de besturingskaart op de PSM-55 kan enigszins verschillen van de PSM-45, maar er zijn geen CNC-parameterwijzigingen vereist voor deze substitutie, aangezien de voedingmodule transparant is voor de servo- en spindelparameterconfiguratie van de CNC.

V3: De PSM-45 weegt 22 kg — welke installatievoorzorgsmaatregelen vereist dit gewicht?

Het gewicht van 22 kg vereist dat de module wordt gemonteerd op beugelondersteuningen die geschikt zijn voor dit gewicht met een passende veiligheidsfactor.

Vertrouw niet op een enkele geschroefde verbinding aan de bovenkant van de module voor ophanging — gebruik het volledige montagepatroon zoals gespecificeerd in de installatiehandleiding van de Fanuc alpha-serie (B-65162). Bij het verwijderen en monteren van de PSM-45 voor vervanging of onderhoud, gebruik twee personen of een trolley die is gepositioneerd om het modulegewicht op te vangen terwijl deze uit het kastrek schuift.

Het laten vallen van een module van 22 kg kan de modulebehuizing, de bedradingsborden en eventuele stroomrailverbindingen die het raakt beschadigen. Bij het terugplaatsen, sluit de DC-stroomrailverbindingen opnieuw aan voordat u de montagebouten vastdraait om spanning op de stroomrail bij de aansluitpunten te voorkomen.

V4: AL02 verschijnt op het display van de PSM-45 — zijn dit de interne ventilatoren of het externe koelsysteem?

AL02 geeft een fout in de koelventilator aan — specifiek is een van de twee interne ventilatoren (A90L-0001-0422) gestopt. De interne ventilatoren circuleren lucht in de modulebehuizing en beheren de thermische omgeving van de besturingselektronica.

AL02 geeft niet direct een storing in de externe geforceerde koelkanaalregeling aan; dat faalpad produceert typisch AL03 (oververhitting van het koellichaam) in plaats van AL02. Wanneer AL02 verschijnt, identificeer welke van de twee interne ventilatoren is gestopt (luister naar de draaiende ventilator en de stille), vervang de defecte ventilator en verifieer de werking voordat u de productie hervat. Als beide interne ventilatoren draaien en AL02 nog steeds verschijnt, inspecteer dan het ventilatorbewakingscircuit op de besturingskaart.

V5: Wat is de relatie tussen het nominale vermogen van 55 kW, de 185 A AC-ingang en de 165 A DC-uitgang van de PSM-45 — waarom zijn de ingangs- en uitgangsstromen verschillend?

Het verschil tussen 185 A AC-ingang en 165 A DC-uitgang weerspiegelt de fysica van AC-naar-DC-conversie.

De AC-ingang naar de PSM-45 is driefasige AC bij 200–230V. Na gelijkrichting werkt de DC-bus bij 283–325V. De vermogensrelatie P = V × I betekent dat bij 200V AC-ingang met 185A (driefasige schijnbare stroom), het werkelijke vermogen dat wordt overgedragen na rekening te houden met de driefasige factor en arbeidsfactor ongeveer 55 kW is.

De DC-bus bij 325V die 165A draagt, levert ook ongeveer 54 kW (325V × 165A = 53,6 kW).

Het kleine verschil is te wijten aan conversieverliezen — de gelijkrichter, filter en actieve schakelcircuits zijn niet perfect efficiënt, en een klein deel van het ingangsvermogen wordt als warmte in de module zelf gedissipeerd.

De uitgangsstroomrating van 165A is het relevante cijfer voor het dimensioneren van de gecombineerde piek stroomvraag van de downstream SVM- en SPM-modules ten opzichte van de DC-buscapaciteit van de module.
