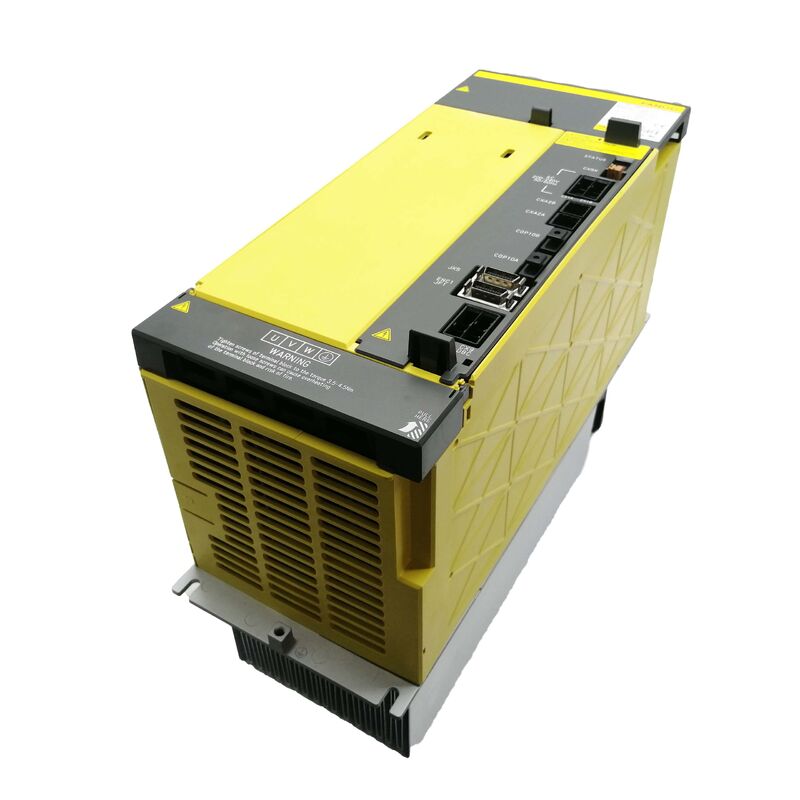

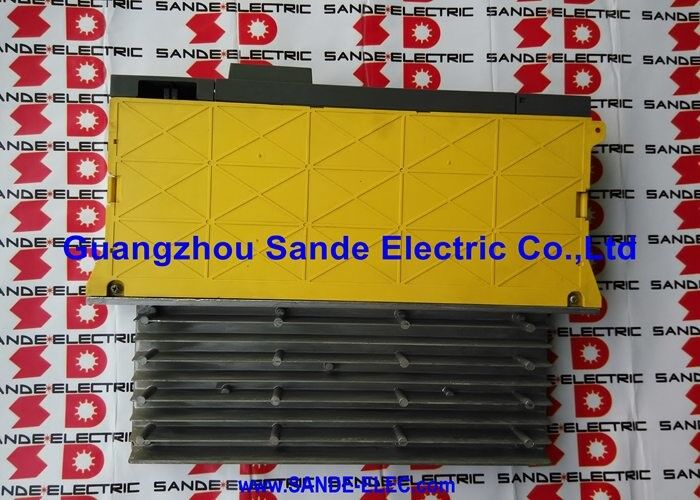

FANUC A06B-6091-H118 | Alpha Power Supply Module PSM-18HV — 400 VAC Hoogspanningsingang, Regeneratieve DC-bus, Condensatormodule Vereist, Alpha Serie HV, Japanse Oorsprong

Onderdeelnummer: A06B-6091-H118

Fabrikant: FANUC Corporation (Japan)

Productcategorie: Voedingmodule — Alpha Serie HV (Hoogspanning)

Model: PSM-18HV

Overzicht

De FANUC A06B-6091-H118 is de PSM-18HV — de 18 kW voedingmodule in FANUC's Alpha serie hoogspannings (HV) aandrijflijn.

De A06B-6091 serie is de 400-volt ingangsklasse van het originele Alpha serie aandrijfsysteem, onderscheiden van de 200-volt klasse modules door de HV-aanduiding en door de vereiste van een bijpassende condensatormodule (PSMC-HV).

Deze module is ontwikkeld voor industriële markten die werken op 400-volt AC-voedingen, en bestrijkt een groot deel van Europa, delen van Azië en andere regio's waar de standaard industriële driefasige voedingsspanning in het bereik van 380–480 V ligt.

De PSM-18HV functioneert als de centrale DC-bus voeding voor een FANUC Alpha serie aandrijfsysteemrek in een 400-volt installatie.

Het zet de driefasige 400-volt AC-ingang om in een gereguleerde hoogspannings DC-bus die de servo-versterkermodules (SVM) en spindelversterkermodules (SPM) voedt die in hetzelfde aandrijf-rek zijn aangesloten.

Net als alle PSM-modules in de Alpha serie, is de PSM-18HV van het regeneratieve type — de vertragingsenergie van servo-assen en de spindel wordt teruggevoerd naar de AC-voeding in plaats van als warmte te worden verbrand.

Deze module behoort tot de eerste generatie van FANUC's Alpha aandrijfarchitectuur — de originele Alpha serie die voorafging aan de Alpha i generatie.

Deze modules worden gekenmerkt door hun gele behuizing (vergeleken met de grijze/zilveren behuizingen van de Alpha i serie) en hun afhankelijkheid van externe condensatormodules.

Een aanzienlijk aantal FANUC-gestuurde werktuigmachines wereldwijd draait nog steeds op Alpha serie aandrijvingen, waardoor de PSM-18HV een actief onderhoudsonderdeel is voor deze geïnstalleerde basis.

Belangrijkste Specificaties

HV Serie Architectuur — Waarom een Condensatormodule Vereist Is

Een belangrijk structureel verschil tussen de Alpha serie HV-modules (A06B-6091 serie) en andere PSM-varianten is de verplichte externe condensatormodule. Elke PSM-HV vereist een bijpassende PSMC-HV condensatormodule. Voor de PSM-18HV is de vereiste condensatormodule de PSMC-18HV (bestelnummer A06B-6083-H218).

De DC-bus condensatorbank dient verschillende functies in het aandrijfsysteem:

Energieopslagbuffer. Korte-termijn vermogensvraagpieken van motorversnelling putten de condensatorbank uit, waardoor het binnenkomende AC-gelijkrichtercircuit soepeler kan werken en de piekbelasting van het net wordt verminderd.

Regeneratie-absorptie. Wanneer servo-assen vertragen en energie sneller terugvoeren naar de DC-bus dan de regeneratieve front-end deze kan teruggeven aan de AC-voeding, absorbeert de condensatorbank de overtollige energie tijdelijk, waardoor overspanning op de DC-bus wordt voorkomen.

Ride-through. De condensatorbank biedt een kortstondig energie-reservoir waardoor het aandrijfsysteem kan blijven werken tijdens zeer korte onderbrekingen van de ingangsspanning.

In de Alpha i generatie (A06B-6110 serie en andere) is de condensatorbank geïntegreerd in de behuizing van de voedingmodule — dit is een van de integratieverbeteringen die de Alpha i onderscheidt van de originele Alpha.

In de originele Alpha HV serie is de condensatormodule altijd een aparte eenheid die fysiek naast de PSM-HV in het aandrijf-kabinet moet worden geïnstalleerd en via speciale kabels moet worden aangesloten.

Alpha HV Aandrijfsysteem — Systeemconfiguratie

Een compleet Alpha HV aandrijfsysteem voor een 400-volt installatie bestaat uit:

PSM-HV (deze module): Rectificeert 400V AC naar DC-bus. Beheert regeneratie terug naar de AC-voeding.

PSMC-HV (verplichte metgezel): Externe condensatormodule. Moet overeenkomen met de PSM-HV-rating (PSMC-18HV voor de PSM-18HV).

SVM-HV servo-versterkermodules: Eén per servo-as (of dubbele as in sommige configuraties). Aangesloten op de gemeenschappelijke DC-bus van de PSM-HV.

SPM-HV spindelversterkermodule: Indien een spindelaandrijving deel uitmaakt van het systeem. Ook aangesloten op de DC-bus.

Alle modules worden in het aandrijf-kabinet gemonteerd met gedeelde DC-bus aansluitingen.

De PSM-HV is de enige module die is aangesloten op de hoofd AC-voeding — alle andere modules ontvangen uitsluitend stroom via de DC-bus.

Service- en Onderhoudsoverwegingen

De Alpha serie HV-modules zijn een volwassen productlijn. FANUC heeft Alpha i vervangingen geproduceerd voor de meeste van deze functies, maar grote aantallen originele Alpha serie HV-systemen blijven in gebruik. Belangrijke onderhoudsoverwegingen voor de PSM-18HV:

Koeling. Alpha serie HV-modules worden gekoeld door het koelsysteem van het kabinet en de koellichaam van de module. Controleer de adequate luchtcirculatie rond de module. Geblokkeerde koellucht is een belangrijke oorzaak van voortijdige thermische uitval van deze modules.

Condensatorveroudering. De PSMC-18HV condensatormodule bevat elektrolytische condensatoren met een beperkte levensduur.

In langlopende installaties (10+ jaar) verouderen de condensatoren en neemt hun capaciteit af.

Verminderde capaciteit manifesteert zich als verhoogde rimpel op de DC-bus spanning en verminderde absorptie van transiënte energie. Preventieve vervanging van verouderde condensatormodules wordt aanbevolen voor machines die deze service-interval naderen.

Zekeringinspectie. De PSM-HV bevat interne zekeringen.

Als de module een overstroomgebeurtenis heeft meegemaakt, inspecteer dan de toestand van de zekering als onderdeel van het foutonderzoek.

FAQ

V1: De PSM-18HV geeft een alarm. De PSMC-18HV condensatormodule is correct geïnstalleerd. Wat moet er eerst worden gecontroleerd?

Controleer of de driefasige 400V-ingang aanwezig en gebalanceerd is op de PSM-18HV-aansluitingen.

Een verloren fase of aanzienlijke spanningsonbalans veroorzaakt alarmen die verschijnen als modulefouten in plaats van stroomfouten.

Controleer vervolgens alle DC-bus verbindingen tussen de PSM-18HV, de PSMC-18HV en de aangesloten SVM/SPM versterkermodules — een losse of gecorrodeerde busbar-verbinding veroorzaakt afwijkingen in de busspanning.

Inspecteer ten slotte de interne zekeringen van de PSM-18HV als een overstroomgebeurtenis aan het alarm voorafging.

V2: Kan de PSM-18HV worden gebruikt zonder de PSMC-18HV condensatormodule?

Nee. De PSM-HV serie vereist zijn bijpassende condensatormodule om te functioneren. Werken zonder de PSMC-18HV zal leiden tot instabiliteit van de DC-bus, overspanningsfouten tijdens vertraging, en mogelijke schade aan de servo- en spindelversterkermodules op de bus.

Installeer en sluit altijd de juiste PSMC-HV aan voordat u het systeem inschakelt.

V3: De machine draaide voorheen op een 380V-voeding. Het wordt verplaatst naar een 415V-voeding. Is de PSM-18HV nog compatibel?

De A06B-6091 HV serie is geschikt voor de 400V-klasse AC-ingang, die het gebruikelijke internationale bereik van 380–480V driefasig dekt.

Een 415V-voeding valt binnen dit bereik en vereist geen aanpassing van de module.

Controleer of de nieuwe voedingsspanning binnen de gespecificeerde ingangsspanningstolerantie van de module valt voordat u deze in gebruik neemt.

V4: Is het mogelijk om de PSM-18HV te vervangen door een equivalent uit de Alpha i generatie?

Upgraden van een originele Alpha serie HV-aandrijving naar een Alpha i HV-aandrijving is mogelijk, maar is geen eenvoudige module-wissel — het vereist ook het vervangen van de SVM- en SPM-versterkermodules, aangezien Alpha en Alpha i versterkermodules niet direct uitwisselbaar zijn op een gedeelde DC-bus.

 Een volledige systeemupgrade van Alpha HV naar Alpha i HV is een gepland project waarbij nieuwe versterkers, nieuwe PSM, nieuwe bedrading en herinitialisatie van servo-parameters betrokken zijn.

Een gelijkwaardige vervanging met een andere PSM-18HV (A06B-6091-H118) is het standaard onderhoudstraject wanneer het bestaande systeem verder functioneel is.

V5: Hoe moet de PSM-18HV worden opgeslagen wanneer deze buiten gebruik wordt gesteld?

Opslaan in een schone, droge omgeving op kamertemperatuur, uit de buurt van direct zonlicht en corrosieve atmosferen.

Plaats de module in een antistatische zak of wikkel deze met antistatisch materiaal.

Als de bijpassende PSMC-18HV ook wordt opgeslagen, ontlaad de condensatormodule dan volledig voor opslag en sluit deze na langdurige opslag niet opnieuw aan op AC-stroom zonder eerst de toestand van de condensator te controleren.

Laat een koude module die onder de omgevingstemperatuur is opgeslagen, op kamertemperatuur komen voordat u na herinstallatie stroom toepast.
