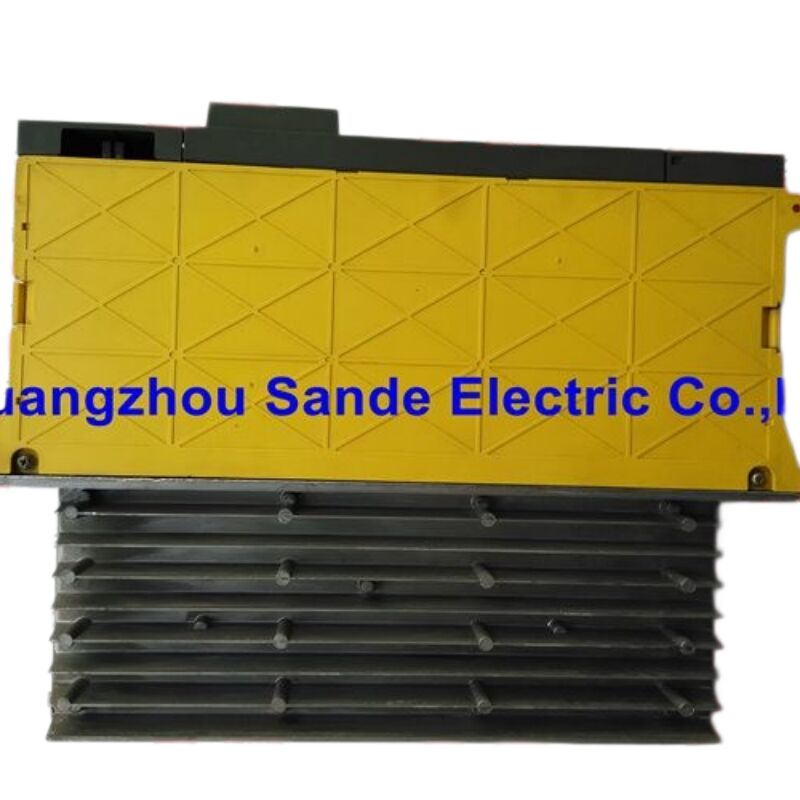

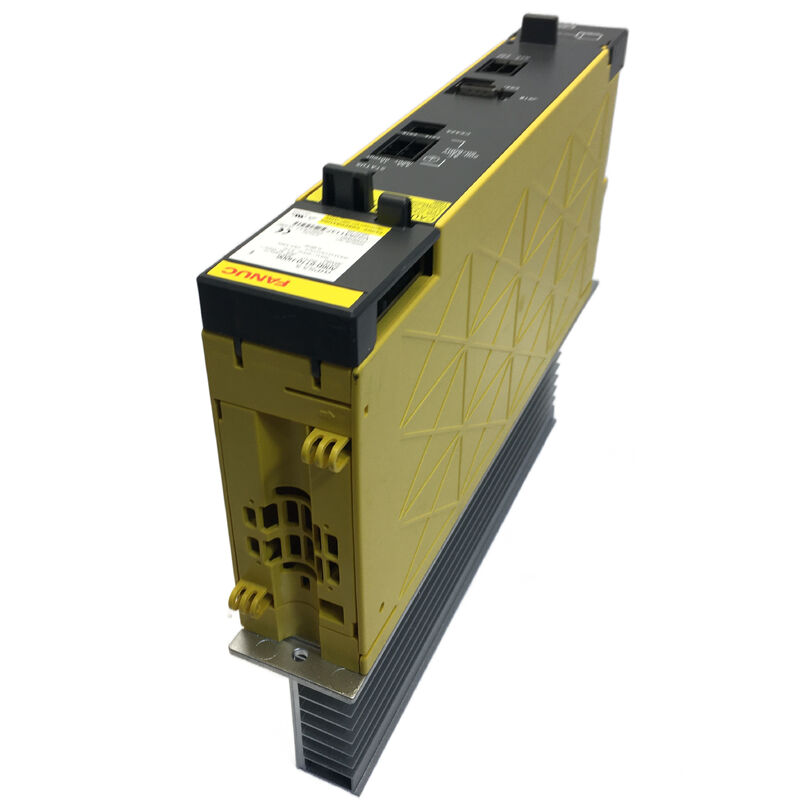

FANUC A06B-6110-H006 Stroomvoorzieningsmodule -- Alpha i PSM-5.5i
Alpha i-serie. PSM-5.5i. 200-240 VAC. 5,5 kW.
De basis die elk Alpha i Drive systeem nodig heeft.
Voordat een enkele servomotor een FANUC Alpha i-uitgeruste werktuigmachine inschakelt, zet de A06B-6110-H006 PSM-5.5i-module de driefasige wisselstroomvoorziening van de installatie om in schone, gereguleerde gelijkstroombuskracht.Deze stroomvoorziening module zit aan de voorkant van de aandrijving kast, de omzetting van wisselstroom in gelijkstroom verzorgt en de remenergie tijdens asvertraging terugbrengt naar het voedingsnet.
Technische specificaties
| Parameter |
Waarde |
| FANUC-deelnummer |
A06B-6110-H006 |
| Specificatie van de eenheid |
A06B-6110-C006 |
| Modelnaam |
PSM-5.5i (Power Supply Module, 5,5 kW) |
| Reeks |
FANUC Alpha i (200 VAC-invoer) |
| Inlaatspanning |
200 - 240 VAC (3-fase) |
| Invoerstroom |
26 A |
| Invoerfrequentie |
50 / 60 Hz |
| Nominaal uitgangsvermogen |
5.5 kW |
| Maximaal uitgangsvermogen |
11 kW |
| Peak-uitgangsvermogen |
22 kW |
| DC-bus-uitgangsspanning |
Ongeveer 283 VDC |
| Regeneratietype |
Energieherstel (terugbrengt energie aan het aanbod) |
| Afmetingen (H × W × D) |
Bijlage I, onder b), wordt vervangen door: |
| Gewicht |
Ongeveer 4,9 kg. |
Voordelen van energieherstel
De A06B-6110-H006 beschikt over een energiehersteltechnologie die de vertragingsenergie terugbrengt naar het net in plaats van deze als warmte af te voeren.Deze mogelijkheid vermindert zowel de warmteopwekking in de kast als het netto-energieverbruik van de installatie, vooral gunstig voor machines met frequente positioneringscycli.
Alpha i-systeemarchitectuur
Het Alpha i-aandrijfsysteem van FANUC maakt gebruik van een gedeelde DC-busarchitectuur waarbij de PSM-5.5i fungeert als de enige AC-naar-DC-omvormer voor een gehele aandrijvingsgroep.Het neemt de meest linkse positie in de aandrijving kast stapel, die alle aangesloten servoversterkermodules (SVM) en spindelversterkermodules (SPM) aansturen die voedingsassen en hoofdspindels aandrijven.
Compatibele CNC-controllers
De A06B-6110-H006 werkt met verschillende FANUC CNC-systemen, waaronder:
- FANUC-serie 0i CNC (alle varianten)
- FANUC 16i, 18i, 21i serie
- FANUC 30i, 31i, 32i serie
- FANUC-serie 15i
- FANUC-robotcontrollers met Alpha i-aandrijving
Installatievereisten
Critische installatie notities:
- Installeer geen condensatoren voor het verbeteren van de vermogensfactor - ze werken destructief samen met regeneratiecircuits
- Inputspanning moet binnen het bereik van 200-240 VAC blijven voor nominale prestaties
- De aansturing (CX1A-aansluiting) moet vóór of gelijktijdig met CNC-aansturing worden aangedreven.
Status-LED-diagnostiek
Het voorpaneel STATUS LED biedt onmiddellijke diagnostische informatie:
- LED uit- Sturing niet geleverd of sturingcircuit defect
- LED stabiel- Normale werking, hoofdcircuit aan.
- LED-flitser/alarm- Fouttoestand vastgesteld.
Vaak gestelde vragen
V1: Wat is het verschil tussen de PSM-5.5i en grotere modellen in de A06B-6110-serie?
De A06B-6110-serie omvat de volledige 200VAC Alpha i PSM-assortiment. De H006 is de PSM-5.5i met 5,5 kW continu, terwijl grotere modellen H011 (PSM-11i, 11 kW), H015 (PSM-15i, 15 kW),andere tot en met PSM-55iDe keuze is afhankelijk van de totale continue energiebehoefte van de aangesloten modules.
V2: Kan de A06B-6110-H006 worden gebruikt met 400 VAC-invoervoorraden?
Deze module is speciaal ontworpen voor 200-240 VAC driefase-invoer. Voor 400-480 VAC-toevoer gebruikt FANUC de HV-serie (A06B-6120 familie).Het gebruik van deze module op 400VAC zonder een stap-down transformator zal het vernietigen.
V3: Wat veroorzaakt de meest voorkomende storingen in deze module?
Veel voorkomende storingsmodussen zijn condensatordegradatie door veroudering en thermische cycli, IGBT-transistorfouten door overstromingsgebeurtenissen en gate drive-circuitfouten.Een professionele reparatie omvat meestal het vervangen van een condensator, vervanging van halfgeleiders en vervanging van ventilatoren.
V4: Is voor deze module een speciale configuratie van startparameters vereist?
De PSM zelf heeft geen gebruikersconfigureerbare parameters, maar de servo-parameters moeten vóór de eerste aangedreven test correct in de CNC worden geïnitialiseerd.de PSM-status moet worden bevestigd voordat de motorbeweging wordt aangestuurd.
V5: De module staat vermeld als niet meer in productie - hoe is de vraag naar vervangende modules?
Hoewel de standaardproductie is gestaakt, zijn zowel overtollige nieuwe-oude-voorraad als professioneel gerenoveerde eenheden verkrijgbaar via CNC-onderdelenleveranciers die gespecialiseerd zijn in FANUC.Gerespecteerde reparateurs testen modules onder belasting en bieden meestal een garantie van 12 maanden.
