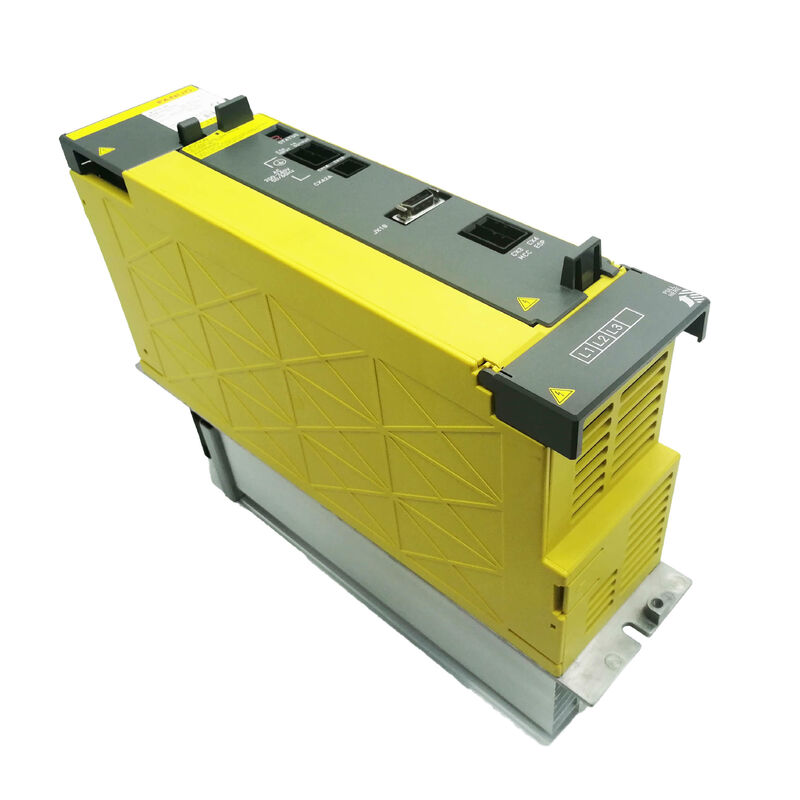

FANUC Servo-versterker A06B-6110-H015
De A06B-6110-H015 — binnen de documentatie van FANUC-aandrijvingen bekend als de PSM-15i — is het 200V-klasse, 17,5 kW lid van de FANUC Alpha i-serie voedingmodule-lijn. Het neemt een centrale en niet-onderhandelbare rol in binnen elke αi-serie aandrijfkast: zonder dit beweegt geen enkele servo-as, draait geen enkele spindel. Het vinden van een geverifieerde, geteste unit is het snelste pad terug naar productie wanneer deze module uitvalt.
PSM-functie: Wat deze module daadwerkelijk doet
De Alpha i-serie aandrijfarchitectuur van FANUC scheidt de AC-naar-DC-conversiefunctie van de motorbesturingsfunctie. Servo-versterkermodules (SVM's) en spindel-versterkermodules (SPM's) zetten AC-stroom niet direct om — ze ontvangen een hoogspannings-DC-bus die de PSM tot stand brengt en onderhoudt. De A06B-6110-H015 neemt driefasige 200-240V AC van de ingangsautomaat van de machine, converteert deze naar een gereguleerde 283-339V DC-bus, en distribueert deze busrail naar elke versterkermodule die downstream in de aandrijfketen is aangesloten.
Alles wat op de machine beweegt — alle voedingsassen en de spindel — trekt zijn motorvermogen via de enkele DC-koppeling die de PSM-15i levert. Een defecte PSM schakelt het gehele bewegingssysteem in één keer uit.
Technische specificaties
| Onderdeelnummer |
A06B-6110-H015 |
| Modelbenaming |
PSM-15i / αiPS-15 |
| Serie |
FANUC Alpha i (αi) — 6110 Eerste Generatie |
| Module Type |
AC/DC Voedingmodule met Energie-terugwinning |
| Ingangsspanning |
200-240 V AC, 3-fasig |
| Ingangsfrequentie |
50/60 Hz |
| Ingangsstroom |
63 A |
| Uitgangsspanning (DC-bus) |
283-339 V DC |
| Nominaal uitgangsvermogen |
17,5 kW |
| Koeling |
Ingebouwde koelventilator |
| Afmetingen |
200 * 300 * 280 mm |
| Gewicht |
Ca. 5,2 kg (11,42 lbs) |
| Bedrijfstemperatuur |
0-40 °C |
| Vochtigheid |
5-95% (niet-condenserend) |
| Opvolgend onderdeelnummer |
A06B-6140-H015 |
| Fabrikant |
FANUC Corporation, Japan |
Energie-terugwinning — Ingebouwd, Niet Optioneel
Een van de bepalende kenmerken van de αi PS-serie — en specifiek de PSM-15i — is de mogelijkheid tot energie-terugwinning. Wanneer een servo-as of spindelmotor vertraagt, gedraagt deze zich als een generator. Oudere aandrijfsystemen verwerkten deze teruggewonnen energie door deze te verbranden via weerstandsbanken, waardoor warmte werd gegenereerd die moest worden beheerd en een slijtagecomponent aan de kast werd toegevoegd.
De A06B-6110-H015 stuurt teruggewonnen energie terug naar de AC-voedingslijn. De thermische belasting van de kast wordt verminderd, de weerstandsbank wordt geëlimineerd als storingspunt, en op machines met frequente vertragingscycli met hoge belasting — bijvoorbeeld spindelremmen op bewerkingscentra — zijn de energiebesparingen gedurende een productierun aanzienlijk. Dit is een standaardfunctie op alle αi PS-serie modules, geen add-on.
PSM-15i Alarmreferentie
De A06B-6110-H015 voert continue zelfdiagnostiek uit en toont fouten via een enkelcijferig LED-display aan de voorkant van de module. Wanneer de ALM LED rood oplicht, identificeert de volgende alarmcode de specifieke foutconditie:
| Alarm |
Conditie |
| AL-1 |
IPM (hoofdvermogenmodule) abnormale conditie gedetecteerd |
| AL-2 |
Interne koelventilator gestopt |
| AL-3 |
Koellichaamtemperatuur abnormaal hoog |
| AL-4 |
DC-busspanning gedaald |
| AL-5 |
Hoofdcondensator kon niet binnen de gespecificeerde tijd opladen |
| AL-6 |
Ingangsvoeding abnormaal |
| AL-7 |
DC-bus overspanning |
| AL-A |
Externe koellichaamventilator gestopt |
| AL-E |
Ingangsvoeding abnormaal — open fase gedetecteerd |
Voor modules van de PSM-5.5i tot PSM-15i klasse geeft AL-1 specifiek een abnormale conditie in de interne vermogensmodule (IPM) aan. Mogelijke oorzaken zijn een spanningsval van de stuurvoeding binnen de IPM zelf, of een onbalans in de ingangsspanning over de drie fasen. Beide moeten worden geverifieerd voordat de module wordt afgeschreven.
AL-4 en AL-5 zijn de meest voorkomende alarmen in oudere PSM's en worden vaak veroorzaakt door degradatie van elektrolytische condensatoren in het DC-busgedeelte — een voorspelbare einde-van-levensduur storingsmodus in eerste generatie 6110-serie modules met aanzienlijke draaiuren.
Waar de PSM-15i wordt gebruikt
De 17,5 kW uitgangscapaciteit en de 200V-klasse positionering plaatsen de A06B-6110-H015 in aandrijf-kasten op kleine tot middelgrote FANUC CNC-werktuigmachines — typisch die met 2-4 voedingsassen en een enkele spindel waarbij de gecombineerde servo- en spindelmotorvraag binnen 17,5 kW valt. Dit omvat:
- CNC Draaicentra — 2-assige CNC-draaibanken en draaicentra met één spindel en X/Z-voedingaandrijvingen, gebruikelijk in werkplaatsen en hoogvolume productiecellen die FANUC 0i of 21i besturingen gebruiken
- Verticale Bewerkingscentra — kleinere 3-assige VMC's, met name in Azië gebouwde machines in de 400-600 mm reisklasse die FANUC 0i-C, 0i-D of 0i-F besturingen met het αi-serie aandrijfsysteem gebruiken
- Draad-EDM Machines — FANUC CNC draad-EDM-units waar de servo-vermogensvraag gematigd is en een compacte PSM-vormfactor goed past bij de lay-out van de machinekast
- FANUC Robots — selecteer FANUC industriële robotmodellen die αi-serie servo-aandrijvingen gebruiken en een speciale voedingmodule in de controllerkast vereisen
Compatibele CNC-generaties omvatten de FANUC 0i (alle series), 16i, 18i, 21i, 30i, 31i, en 32i — die in wezen het volledige bereik van FANUC CNC-platforms bestrijken die de αi-serie aandrijfarchitectuur gebruikten vanaf de introductie tot de huidige productie.
Eerste Generatie 6110 vs. Tweede Generatie 6140
De A06B-6110-H015 behoort tot FANUC's eerste generatie 6110-serie αi PS-modules. De directe opvolger is de A06B-6140-H015, een tweede generatie unit met een bijgewerkte PCB en bedradingsbordrevisie. Beide generaties nemen dezelfde PSM-15i vormfactor in en delen compatibele mechanische montage en elektrische interfaces, waardoor de A06B-6140-H015 een levensvatbare vervanging in het veld is wanneer de originele 6110-unit niet meer verkrijgbaar is.
Voor onderhoudsscenario's waarbij de machine-documentatie de 6110-serie specificeert of waar een identieke een-op-een vervanging vereist is, blijft de A06B-6110-H015 het juiste onderdeelnummer om te verkrijgen.
Onderhoudsoverwegingen
De PSM-15i is een component met een enkel storingspunt in elke machine waar deze is geïnstalleerd. Er is geen gedegradeerde modus — een defecte PSM betekent nul machine-output totdat de module is hersteld. Dit maakt het een van de hoogste prioriteit items op elke FANUC αi-serie reserveonderdelenlijst, met name in productieomgevingen waar machine-stilstand directe kosten met zich meebrengt.
De belangrijkste verouderingsmechanismen in eerste generatie 6110-serie PSM's zijn voorspelbaar: degradatie van elektrolytische condensatoren in het DC-busgedeelte (typisch manifesterend als AL-4, AL-5), en einde-van-levensduur van de koelventilator (AL-2, AL-A). Op modules met veel opgebouwde draaiuren zijn beide items de moeite waard om proactief aan te pakken voordat ze een ongeplande stilstand veroorzaken.
Veelgestelde Vragen
V1: Wat is het nominale uitgangsvermogen van de A06B-6110-H015 — 15 kW of 17,5 kW?
De FANUC-modelbenaming "PSM-15i" weerspiegelt het nominale continue uitgangsvermogen van 15 kW in de αi PS-naamgevingsconventie. Het werkelijke gespecificeerde uitgangsvermogen dat wordt vermeld in de documentatie van het aandrijfsysteem en bevestigd door meerdere technische bronnen is 17,5 kW — consistent met hoe FANUC een lichte overhead toepast in het fysieke ontwerp boven de nominale modelrating. Voor systeemdimensioneringsdoeleinden, gebruik 17,5 kW als het bevestigde cijfer.
V2: Wat is de directe vervanging voor de A06B-6110-H015?
De door FANUC aangewezen opvolger is de A06B-6140-H015, de tweede generatie PSM-15i met een bijgewerkte PCB-revisie. Het deelt dezelfde montage, elektrische aansluitingen en uitgangsspecificaties als de 6110-serie unit, waardoor het een form-fit-function vervanging in het veld is.
V3: Welke FANUC CNC-machines en besturingen gebruiken deze voedingmodule?
De A06B-6110-H015 wordt gebruikt in 200V-klasse αi-serie aandrijfsystemen in combinatie met FANUC 0i, 16i, 18i, 21i, 30i, 31i, en 32i CNC-besturingen. Het wordt het meest aangetroffen in compacte bewerkingscentra, CNC-draaicentra en draad-EDM-machines waar de totale servo- en spindelvermogensvraag binnen de 17,5 kW uitgangsrating valt.
V4: De PSM-15i op onze machine vertoont AL-5. Wat betekent dat en wat moeten we controleren?
AL-5 geeft aan dat de hoofdcondensatorbank niet binnen de gespecificeerde tijd bij het inschakelen tot de juiste spanning is opgeladen. Controleer eerst of alle drie de ingangsfasen aanwezig en gebalanceerd zijn op de juiste spanning (AL-E en voedingsproblemen kunnen vergelijkbare symptomen veroorzaken). Als de ingangsspanning goed is, wijst AL-5 in een oudere module doorgaans op degradatie van elektrolytische condensatoren in het DC-busgedeelte — een veelvoorkomende slijtagefout in eerste generatie 6110-serie units. Componentniveau reparatie of modulevervanging is de juiste actie.
V5: Kan deze module worden gerepareerd in plaats van vervangen?
Ja — de A06B-6110-H015 wordt breed ondersteund door FANUC-gespecialiseerde reparatiefaciliteiten die deze modules op componentniveau herbouwen, condensatoren, koelventilatoren en andere leeftijdsgebonden onderdelen vervangen en de unit onder belasting testen op live FANUC-hardware voordat deze wordt teruggestuurd. Voor een stopgezette eerste generatie module met een beperkte nieuwe voorraad, is een goed gereviseerde en onder belasting geteste unit vaak de meest praktische en kosteneffectieve oplossing.
