Fanuc A06B-6110-H026 | Alpha i PSM-26i — Levensduur, Ventilatorvervanging, Alarmdiagnose en de H026-naar-H140 Overgang

Overzicht

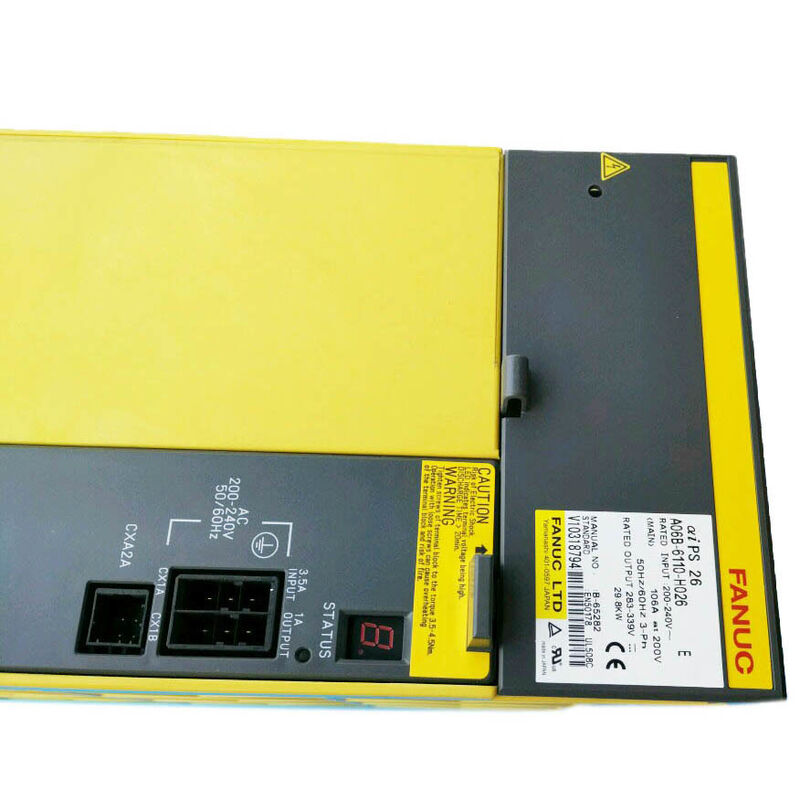

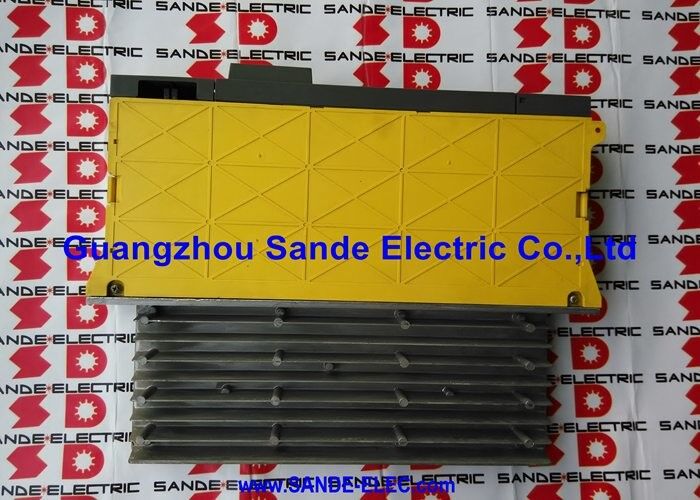

De Fanuc A06B-6110-H026 is de PSM-26i — de 29,8kW alpha i voedingseenheid die al bijna twintig jaar in productie is op 16i/18i en 0i-uitgeruste bewerkingscentra wereldwijd.

De module kwam in gebruik als onderdeel van Fanuc's eerste generatie alpha i aandrijfsysteem, leverde betrouwbare prestaties gedurende de levensduur van duizenden installaties, en wordt nu routinematig aangetroffen door onderhoudstechnici die te maken hebben met apparatuur die sinds het midden van de jaren 2000 continu draait.

Op die leeftijd is de operationele vraag niet of de PSM-26i correct is gespecificeerd voor de machine — dat was het, toen de machine werd gebouwd.

De vraag is waar de module zich bevindt in zijn levensduur, welke componenten het einde van hun nuttige levensduur naderen, en hoe intelligent te plannen rond een eventuele storing.

Dit artikel benadert de PSM-26i vanuit dat perspectief: onderhoudsplanning, alarminterpretatie en de beslissing tussen reparatie, omruiling en upgrade naar de tweede generatie A06B-6140-H026.

Belangrijkste specificaties

De ventilatorpopulatie — Twee eenheden, twee vervangingsprioriteiten

De PSM-26i heeft twee ventilatoren met verschillende thermische rollen en licht verschillende gevolgen bij storing.

A90L-0001-0441#39 (interne ventilator) circuleert lucht binnen de behuizing van de module over de besturings-PCB en bijbehorende elektronica. De storing wordt aangekondigd door AL-2.

Het lager in deze ventilator draait continu wanneer de machine is ingeschakeld — op een machine die twee of drie ploegen draait, is dat zeventien tot vierentwintig uur per dag gedurende de gehele levensduur van de machine. Slijtage van het lager is cumulatief.

Een ventilator die sinds 2005 draait op een machine met drie ploegen, heeft meer dan 100.000 uur aan lagerrotatie verzameld. Ventilatorlagers op dat serviceniveau zijn statistisch gezien aan vervanging toe, ongeacht of AL-2 al is verschenen.

A90L-0001-0509 (externe koelvinventilator) verplaatst lucht door de externe koelvinribben waar de vermogenstransistoren warmte afvoeren. De storing wordt aangekondigd door AL-A.

De storing van deze ventilator heeft snellere gevolgen dan de interne ventilator, omdat deze het thermische pad van de transistor direct beperkt — zonder deze stijgt de junctietemperatuur van de vermogen IGBT's onder belasting, en volgt AL-3 (oververhitting van de koelvin) binnen enkele minuten bij nominaal vermogen.

Beide ventilatoren zijn op voorraad als reserveonderdelen, afzonderlijk verkrijgbaar en vervangbaar zonder de module te hoeven vervangen.

Op elke PSM-26i in een machine die sinds het productietijdperk van de H026 (midden jaren 2000 tot eind jaren 2000) draait zonder gedocumenteerde ventilatorvervanging, komen beide ventilatoren in aanmerking voor proactieve vervanging tijdens een geplande onderhoudsstilstand.

Alarm AL-1 op de PSM-26i — Geen generieke overstroom

AL-1 op de PSM-26i betekent dat de hoofdvoedingsmodule (IPM) een foutconditie heeft gedetecteerd. De interne beveiliging van de IPM wordt geactiveerd onder verschillende omstandigheden: overstroom van de transistorjunctie, driverfout of thermische overbelasting op transistorniveau. Voordat u AL-1 als een defecte IPM diagnosticeert, doorloopt u de omgevings- en belastingsgerelateerde oorzaken:

Is de machine recentelijk verplaatst, trilde deze of heeft deze een gebeurtenis met betrekking tot de voedingskwaliteit meegemaakt?

Losse verbindingen bij de ingangsklemmen of de stroomrail kunnen kortstondige stroomgebeurtenissen veroorzaken die de IPM bereiken zonder dat de module zelf defect is. Zijn alle downstream SVM- en SPM-modules in goede staat?

Een defecte versterkertransistor die te veel stroom uit de bus trekt, zal zich manifesteren als AL-1 op de PSM-26i. Het een voor een loskoppelen van SVM/SPM-modules van de bus terwijl u observeert of AL-1 verdwijnt, isoleert een fout aan de belastingszijde.

Als AL-1 aanhoudt met de bus volledig ontladen en de voeding bevestigd is, is de IPM op de voedingskaart waarschijnlijk defect of beschadigd, en vereist de module omruiling of reparatie van de kaart.

AL-5 — Pre-charge Timeout op een verouderende PSM-26i

AL-5 op de PSM-26i geeft aan dat de DC-buscondensatoren de bedrijfspanningsdrempel niet hebben bereikt binnen de verwachte pre-charge tijd na het inschakelen.

Op een nieuwere module is AL-5 ongebruikelijk. Op een module met vijftien of meer jaar dienst wordt het een realistische onderhoudsgebeurtenis om twee redenen.

Ten eerste kan de pre-charge weerstand — een stroombegrenzende component die de inschakelstroom naar de buscondensatoren regelt bij het opstarten — in weerstandswaarde afwijken met leeftijd en thermische cycli.

Als de weerstand aanzienlijk is toegenomen ten opzichte van de nominale waarde, vertraagt de pre-charge snelheid en kan deze de drempel niet bereiken voordat de timer afloopt.

Ten tweede accumuleren de busfiltercondensatoren zelf equivalente serieweerstand (ESR) gedurende jaren van bedrijf bij verhoogde temperatuur.

Verhoogde ESR beïnvloedt de laadacceptatiesnelheid van de condensatoren en kan de pre-charge tijd verlengen tot buiten de drempel.

Consistente AL-5 bij elke inschakeling op een verouderende PSM-26i is een signaal dat de componenten van het pre-charge circuit van de module aandacht vereisen — hetzij specialistische beoordeling op de werkbank, hetzij omruiling van de gehele eenheid met een gereviseerde module waarvan de condensatoren en pre-charge componenten zijn geïnspecteerd of vervangen als onderdeel van de revisie.

De H026-naar-H140 Upgrade — Wanneer te verhuizen, wanneer te blijven

De A06B-6140-H026 is het equivalent van de tweede generatie: hetzelfde 29,8kW, dezelfde 106A bij 200V, dezelfde 283–339V DC-bus, dezelfde downstream versterker compatibiliteit. Het is een directe vervanging — geen parameterwijzigingen, geen nieuwe bedrading, geen CNC-configuratie-updates. De interne ontwerpverschillen zitten in de componentkeuze en de bordarchitectuur, bijgewerkt om bekende slijtagepatronen in de A06B-6110-serie aan te pakken.

De praktische vraag is timing.

Als een PSM-26i nog nooit is onderhouden, bijna twintig jaar dienst nadert en de ventilatoren nog niet zijn vervangen, is een AL-2 of AL-A alarm een redelijke verwachting op korte termijn.

Een geplande beslissing om de module te vervangen door de A06B-6140-H026 tijdens het volgende geplande onderhoudsvenster, vóór een ongeplande storing, heeft een ander stilstand- en kostenprofiel dan een noodomruiling die wordt veroorzaakt door een onverwachte productiestop.

Voor machines waar de PSM-26i nog steeds betrouwbaar presteert en binnen redelijke afstand van de meest recente ventilatoronderhoudsbeurt is, is het even geldig om door te gaan met de H026 en omruiling te plannen bij de volgende bevestigde storing.

De beslissing is een planningsopgave rond de productiekritikaliteit van de machine en het kostenverschil tussen geplande en ongeplande stilstand.

Veelgestelde vragen

V1: Zowel de A06B-6110-H026 als de A06B-6140-H026 zijn verkrijgbaar op de aftermarket. Hoe bepaalt een koper welke als vervanging te verkrijgen?

Beide modules zullen correct functioneren als vervanging — ze zijn elektrisch en mechanisch equivalent in de machine. De A06B-6140-H026 is het huidige generatieontwerp en vertegenwoordigt de nieuwste bordrevisie voor deze vermogensklasse.

Voor een machine die naar verwachting nog vijf tot tien jaar zal draaien, is de A06B-6140-H026 waarschijnlijk de toekomstgerichte keuze. Voor kostengevoelige situaties waar een geteste, gegarandeerde A06B-6110-H026 omruiling tegen lagere kosten beschikbaar is, blijft deze volledig geldig. De keuze is niet een van functie, maar van verwachte levensduur en economie.

V2: Het lekdetectiecircuit in de PSM-26i genereert een alarm voordat een volledige aardfout ontstaat. Op welk punt moeten waarschuwingen voor lekdetectie worden opgevolgd?

Elk bevestigd lekdetectiealarm rechtvaardigt onderzoek in plaats van bevestiging en voortzetting. Het circuit detecteert stroom die naar PE vloeit en die niet aanwezig zou mogen zijn — een pad dat wijst op isolatieafbraak in de motorwikkelingen of de uitgangskabel, niet op een interne PSM-fout.

De progressieve aard van isolatiefalen betekent dat een motor die vandaag een klein lekalarm genereert, binnen enkele weken of maanden een volledige wikkeling-naar-aarde fout kan ontwikkelen. Isolatietest (Megger-test) van de aangesloten motor en uitgangskabels op het moment van een lekalarm identificeert welke motor of kabel de bron is.

Handelen in het stadium van lekdetectie — vóór volledige wikkelingsfout — vermijdt de hogere reparatiekosten en langere stilstand van een uitgeschakeld circuit geassocieerd met een volledige aardfout.

V3: Hoe lang duurt de pre-charge sequentie na het inschakelen van de PSM-26i voordat de DC-bus beschikbaar is?

Op een correct functionerende PSM-26i voltooit de pre-charge sequentie doorgaans in ongeveer drie tot vijf seconden nadat de voeding op de module is aangesloten.

De led op het voorpaneel of het display schakelt van de pre-charge status naar de normale bedrijfsindicatie wanneer de busspanning zijn werkingsbereik bereikt.

Als de sequentie binnen dit venster succesvol wordt voltooid, verschijnt AL-5 niet.

Als een bepaalde inschakeling merkbaar langer duurt dan verwacht voordat de normale indicatie verschijnt — zelfs zonder dat AL-5 wordt geactiveerd — zijn de componenten van het pre-charge circuit het waard om te monitoren, aangezien grensprestaties vaak voorafgaan aan een uiteindelijke AL-5 fout.

V4: Kan de A06B-6110-H026 worden gebruikt met slechts één van zijn twee ventilatoren die functioneert?

Gebruik met een stilstaande ventilator is geen ondersteunde conditie en mag niet worden behandeld als een tijdelijke oplossing. Beide ventilatoren zijn vereist om de module in staat te stellen veilige componenttemperaturen te handhaven bij nominaal vermogen.

De module blijft werken nadat AL-2 of AL-A is verschenen — het alarm schakelt de module niet onmiddellijk uit in alle configuraties — maar de thermische marges zijn verminderd en de tijd tot AL-3 (uitschakeling door oververhitting van de koelvin) of schade aan de besturingskaart is volledig afhankelijk van de omgevingsomstandigheden en de werkelijke belasting.

Ventilatorvervanging is de juiste reactie op beide alarmen.

V5: Is het normaal dat de PSM-26i hoorbaar geluid produceert tijdens bedrijf, en wanneer duidt geluid op een probleem?

Een correct werkende PSM-26i produceert een consistent, gemiddeld frequent luchtstroomgeluid van zijn twee ventilatoren, en kan een zacht schakelgeluid produceren van het actieve front-end IGBT-traject.

Een plotselinge verandering in de toon van de ventilator — een lagere toon, een ruwheid of intermitterende trilling — is een vroege waarschuwing van lagerslijtage en moet worden behandeld als een voorbode van een AL-2 of AL-A gebeurtenis.

Een nieuw, hoger piepend of zoemend geluid uit de behuizing van de module dat er voorheen niet was, kan duiden op mechanische resonantie van een los component, een defecte condensator, of een abnormale elektrische toestand in het buscircuit.

Elk ongebruikelijk nieuw geluid in de PSM-26i rechtvaardigt onderzoek in plaats van afwijzing.
