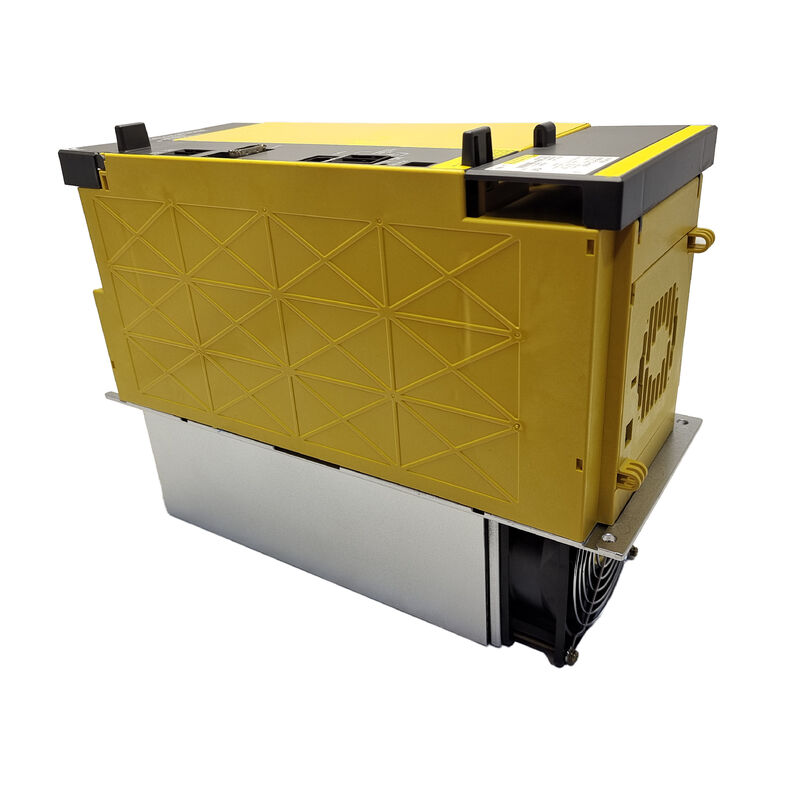

FANUC A06B-6110-H030 Alpha i Serie Voeding Module PSM-30i
De A06B-6110-H030 — aangeduid als de PSM-30i binnen FANUC's Alpha i serie aandrijfsysteem — is een 30 kW voeding module voor installaties van 200V-klasse. Het zet driefasige AC-netspanning om in gereguleerde DC-busspanning die elke αi servo- en spindelaandrijver in de keten voedt, met ingebouwde energie-terugwinning.
Rol in de αi Serie Aandrijfarchitectuur
FANUC's Alpha i serie aandrijfsysteem maakt gebruik van een modulaire architectuur waarbij servo- en spindelaandrijvermodules stroom afnemen van een gedeelde hoogspannings-DC-bus die wordt geleverd door een speciale voeding module. De PSM-30i dient als bron van deze DC-bus voor systemen van 200V-klasse en voedt de gehele aandrijverketen voor CNC-machines. Een defecte PSM stopt alle bewegingsassen, waardoor deze module een kritiek onderhoudsonderdeel is.
Technische Specificaties
| Parameter | Waarde |
|---|
| Onderdeelnummer | A06B-6110-H030 |
| Model Aanduiding | PSM-30i / αiPS-30 |
| Serie | FANUC Alpha i (αi) — 6110 Serie |
| Module Type | AC/DC Voeding Module met Terugwinning |
| Ingangsspanning | 200-240 V AC, 3-fasig, 50/60 Hz |
| Uitgangsspanning (DC-bus) | 283-339 V DC |
| Nominaal Uitgangsvermogen | 30 kW |
| Terugwinningsmethode | Energie-terugwinning (stuurt energie terug naar het AC-net) |
| Gewicht | Ca. 17,99 lbs (8,2 kg) |
| Generatie | Eerste generatie 6110 serie |
| Opvolgend Onderdeel | A06B-6140-H030 |
| Fabrikant | FANUC Corporation, Japan |
Voordelen van Energie-terugwinning
In tegenstelling tot oudere systemen die remweerstanden gebruikten om energie als warmte af te voeren, maakt de PSM-30i gebruik van energie-terugwinningstechnologie om de energie van motorvertraging terug te sturen naar het AC-net. Deze aanpak vermindert het energieverbruik aanzienlijk, elimineert weerstandsbanken als faalpunt en verwijdert de warmtelast uit het thermische budget van de kast.
Alarmcodes en Diagnostiek
De A06B-6110-H030 beschikt over ingebouwde zelfdiagnostiek die storingen rapporteert via LED-alarmcodes:
| Alarm | Conditie |
|---|
| AL-1 | Overstroom in hoofdvoeding module |
| AL-2 | Koelventilator gestopt (intern) |
| AL-3 | Hoofdcircuit koellichaam oververhit |
| AL-4 | DC-busspanning gedaald |
| AL-5 | Hoofdcondensator kon niet binnen de gespecificeerde tijd opladen |
| AL-6 | Ingangsspanning abnormaal |
| AL-7 | DC-busspanning abnormaal hoog |
| AL-A | Externe koelventilator (koellichaamventilator) gestopt |
| AL-E | Ingangsspanning abnormaal — fase onderbroken |
AL-4 en AL-5 zijn veelvoorkomende veldfouten die vaak verband houden met condensatordegradatie na jaren van gebruik. AL-2 en AL-A duiden op een defecte koelventilator, wat een routineonderhoudspunt is.
Compatibele CNC-systemen
De A06B-6110-H030 is aangewezen voor αi serie aandrijfsystemen van 200V-klasse op FANUC's belangrijkste CNC-platforms:
- FANUC 0i Serie (0i-B, 0i-C, 0i-D) — Breed ingezet in verticale bewerkingscentra, draaibanken en draadvonkmachines
- FANUC 16i / 18i Serie — CNC met hogere functionaliteit voor meerassige bewerkingscentra en draai-freescentra
- FANUC 21i Serie — Middenklasse CNC gebruikelijk in Aziatische en Europese werktuigmachines
- FANUC 30i / 31i / 32i Serie — Meest capabele platform voor hogesnelheidsbewerking en precisie-luchtvaartapparatuur
Het 30 kW vermogen is geschikt voor machineconfiguraties waar grotere PSM-37i of PSM-55i varianten niet nodig zijn.
Generatie Vergelijking
De A06B-6110-H030 behoort tot de eerste generatie 6110 serie FANUC Alpha i voeding modules. De directe opvolger is de A06B-6140-H030, die bijgewerkte PCB-revisies en aangepaste bedradingskaarten bevat, terwijl dezelfde mechanische afmetingen en elektrische interface behouden blijven. De 6140 serie dient als een form-fit-function vervanging voor de 6110 in de meeste installaties.
Onderhouds- en Reserveonderdelenstrategie
De PSM behoort tot de hoogste prioriteit reserveonderdelen voor faciliteiten die FANUC αi serie apparatuur gebruiken, omdat:
- Een PSM-storing schakelt alle machinebewegingen tegelijk uit zonder een gedegradeerde bedrijfsmodus
- Bewerkingscentra en draaibanken met defecte PSM's kunnen geen onderdelen produceren totdat deze zijn vervangen
- Het 30 kW vermogen dekt de meeste standaard 3-5-assige verticale bewerkingscentra en CNC-draaibanken
Het hebben van een geverifieerde reservemodule minimaliseert productiestilstand tijdens kritieke storingen.
Veelgestelde Vragen
Wat is het verschil tussen de A06B-6110-H030 en de A06B-6140-H030?
Beide zijn FANUC PSM-30i voeding modules met een vermogen van 30 kW voor αi serie systemen van 200V-klasse. De A06B-6110-H030 is de eerste generatie (6110 serie) versie; de A06B-6140-H030 is de tweede generatie opvolger met bijgewerkte PCB-revisies. Ze delen identieke mechanische montage, elektrische aansluitingen en functionele specificaties.
Welke FANUC CNC-besturingen en machinetypes gebruiken de A06B-6110-H030?
De PSM-30i wordt gebruikt in elk FANUC αi serie aandrijfsysteem van 200V-klasse in combinatie met FANUC 0i, 16i, 18i, 21i, 30i, 31i of 32i CNC-besturingen. Veelvoorkomende toepassingen zijn verticale en horizontale bewerkingscentra, CNC-draaibanken en 5-assige machines waarbij het totale vermogen van de servo- en spindelmotoren binnen de 30 kW capaciteit valt.
Wat doet de PSM-30i precies binnen de aandrijfkast?
De PSM zet driefasige 200-240V AC-netspanning om in gereguleerde DC-busspanning (283-339V DC) die motorvermogen levert aan alle servo- en spindelaandrijvermodules in de αi serie keten. Het levert ook 24V DC-regelstroom aan de aandrijvermodules. Zonder een functionerende PSM kunnen geen bewegingsassen werken.
Waarom verschijnt AL-4 of AL-5 op mijn PSM-30i, en wat moet ik als eerste controleren?
AL-4 (DC-busspanning gedaald) en AL-5 (hoofdcondensator kon niet opladen) worden vaak veroorzaakt door condensatordegradatie in het DC-busgedeelte van verouderde PSM-eenheden. Controleer eerst de driefasige ingangsspanning op de juiste spanning, gebalanceerde fasen en geen faseonderbreking (AL-E). Als de ingangsspanning correct is, vereist de module waarschijnlijk reparatie op componentniveau of vervanging.
Kan de A06B-6110-H030 worden gerepareerd, en is een gereviseerde eenheid een levensvatbaar alternatief?
Ja, gespecialiseerde FANUC aandrijfreparatiewerkplaatsen reviseren PSM-30i eenheden op componentniveau, waarbij condensatoren, ventilatoren en andere onderdelen met een beperkte levensduur worden vervangen. Gereviseerde eenheden die op live FANUC-systemen zijn getest, bieden kosteneffectieve alternatieven voor nieuwe modules, met name voor oudere 6110-serie onderdelen die niet meer in productie zijn. Verifieer dat revisiebedrijven testen op daadwerkelijke FANUC-hardware in plaats van alleen op testbankvoedingen.
