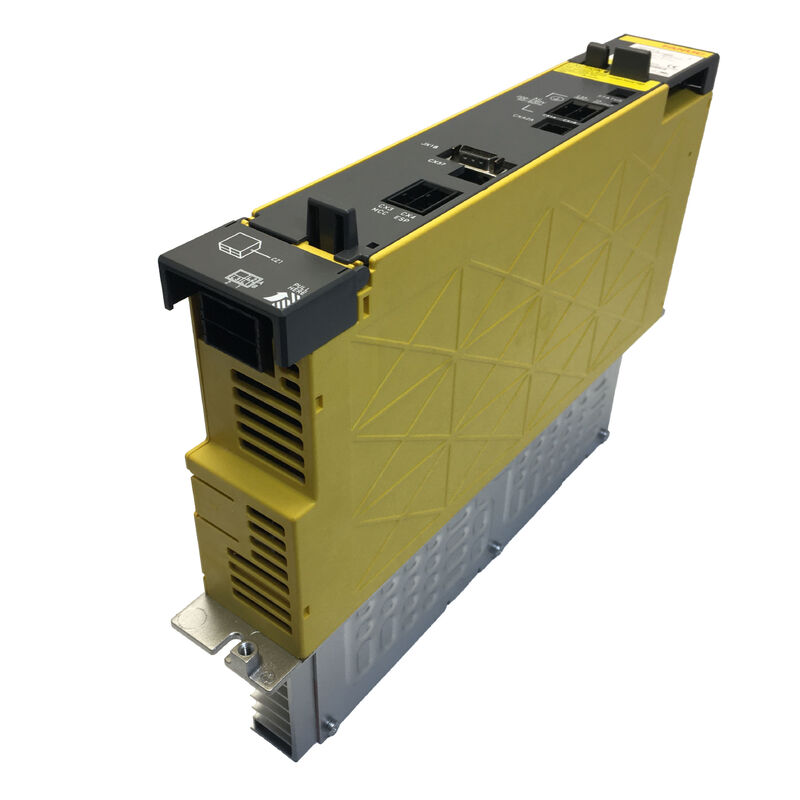

Fanuc A06B-6110-H037 | Alpha i Voeding Module PSM-37i (aiPS-37) — 43kW, 200–240V, 153A, Belastingberekening Aandrijfsysteem, Power Board A16B-2203-0632, 16i/18i/0i CNC

Overzicht

De Fanuc A06B-6110-H037 is de PSM-37i — het 43kW-model uit de eerste generatie Alpha i voedingfamilie (A06B-6110), gepositioneerd tussen de PSM-26i (29,8kW) en de PSM-55i (65kW) in de 200V-lijn.

Met een nominale ingangsstroom van 153A bij 200V, is de PSM-37i geschikt voor middelgrote tot grote machineconfiguraties waar een PSM-26i tekortschiet, maar de volledige capaciteit van een PSM-55i overbodig zou zijn voor de aangesloten versterkerbelasting.

De behuizing van 150 mm, de power board A16B-2203-0632 en de capaciteit van 43kW definiëren een module die werd gespecificeerd voor machines gebouwd vanaf begin tot midden jaren 2000 tot het einde van de eerste generatie Alpha i-periode — machines die in 2025 meer dan vijftien jaar productiegeschiedenis achter zich hebben.

Dit artikel richt zich op de PSM-37i vanuit het perspectief van machineconfiguratie en belastingberekening: hoe de 43kW in de praktijk wordt gebruikt, welke machinetypes en versterkerconfiguraties binnen het natuurlijke bereik van de PSM-37i vallen, en hoe de ingangsstroom van 153A een rol speelt in de planning van de elektrische installatie die elke machine-installatie of -verplaatsing vereist.

Belangrijkste Specificaties

Waar 43kW Past in het Alpha i Aandrijfsysteem

Elke machine uitgerust met een Alpha i aandrijfsysteem heeft een PSM die is gekozen om het totale gelijktijdige vermogen te leveren dat wordt getrokken door alle SVM- en SPM-modules op de gedeelde DC-bus. De selectiemethode in Fanuc's Alpha i-configuratiedocumentatie vraagt de ontwerper om de uitgangsvermogens van alle aangesloten versterkers op te tellen, een simultaniteitsfactor toe te passen (doorgaans 0,7 tot 0,8), en de PSM te kiezen waarvan de continue nominale waarde het resultaat overschrijdt.

In praktische machinecategorieën dekt de PSM-37i de ruimte tussen twee groepen. De PSM-26i met 29,8kW bedient bewerkingscentra met een spindelvermogen in het bereik van 7,5kW–11kW en twee tot vier middelgrote servo-assen — een gecombineerde belasting die, met toegepaste simultaniteitsfactoren, comfortabel onder de 29,8kW valt.

De PSM-55i met 65kW bedient de grootste bewerkingscentra en vijfassige machines waar spindelmotoren boven 22kW worden gecombineerd met meerdere servo-assen met hoog koppel.

Het territorium van de PSM-37i — 43kW — bevindt zich in het midden: bewerkingscentra met spindelmotoren van 15kW–18kW, of machines waar een kleinere spindel wordt gecombineerd met een groter aantal servo-assen met hogere individuele nominale stromen (portaalmachines, horizontale bewerkingscentra met meerdere pallets, draaibanken met aangedreven gereedschap en C-as).

Dit zijn veelvoorkomende machinetypes in de automobiel-, luchtvaart- en precisietechnologiesectoren die de bulk van Fanuc's geïnstalleerde basis vormen, daarom werd de PSM-37i een van de meest gebruikte modules in de Alpha i-familie tijdens zijn productiejaren.

De 153A Ingang — Vereisten voor Elektrische Installatie

Bij 200V ingang trekt de PSM-37i 153A bij nominaal vermogen. Dit is geen getal om te onderschatten bij installatieplanning. Driefasige 153A bij 200V vertegenwoordigt ongeveer 53kVA aan schijnbaar vermogen. Het circuit dat deze module voedt, moet adequaat worden beschermd en bekabeld.

Circuitbeveiliging: Een 200A-stroomonderbreker met een tripkarakteristiek van klasse D of K is doorgaans geschikt voor de continue belasting van 153A en de inschakelstroomtransiënt.

De exacte grootte en tripcurve van de stroomonderbreker zijn afhankelijk van de kabelimpedantie en het specifieke bereik van de stroomonderbreker; de installatiehandleiding van de Fanuc Alpha-serie (B-65162) en de elektrische normen van de installatie bepalen de uiteindelijke keuze.

Kabeldimensionering: 153A continu bij de omgevingstemperatuur van de installatie, de vulling van de kabelgoot en de geometrie van de kabelgeleiding bepalen de vereiste geleiderdoorsnede volgens IEC- of NEC-normen.

Ondergedimensioneerde kabels vormen een brandgevaar en een probleem met spanningsval — overmatige impedantie van de voedingskabel onder een belasting van 153A zal een meetbare spanningsdaling veroorzaken aan de aansluitingen van de PSM-37i, wat kan leiden tot AL-6 (ingangsspanning abnormaal) of bijdragen aan variaties in de DC-busspanning.

AC-reactor: De documentatie van de Fanuc Alpha i-serie specificeert een AC-lijnreactor die geschikt is voor de ingangsstroomklasse van de PSM-37i. Bij 153A kan de harmonische stroominhoud zonder reactor aanzienlijk zijn.

De reactor vermindert harmonischen, beperkt de inschakelstroom en beschermt de ingangsgelijkrichter van de module tegen spanningspieken van de voeding.

Voor machine-installaties in faciliteiten met andere gevoelige apparatuur op dezelfde distributiebus is de reactor bijzonder belangrijk.

Power Board A16B-2203-0632 en Service Implicaties

De power board A16B-2203-0632 in de PSM-37i verzorgt de belangrijkste circuitfuncties: IGBT-schakelstadia, DC-buscondensatorbank, pre-charge circuit en busbeveiliging. Dit bord is niet verkrijgbaar als een apart reserveonderdeel via standaard aftermarketkanalen.

Wanneer een storing op bordniveau wordt gediagnosticeerd in de PSM-37i, is het servicepad ofwel een volledige unituitwisseling ofwel gespecialiseerde reparatie op componentniveau door een bedrijf met de benodigde documentatie en componentenvoorraad.

De leeftijd van het bord op een machine uit de productiejaren 2004–2008 is nu vijftien tot twintig jaar.

De elektrolytische condensatoren op dit bord — de DC-busfiltercondensatoren, de pre-charge circuitcondensatoren en de regelvoedingscondensatoren — hebben een beperkte levensduur die afhankelijk is van de bedrijfstemperatuur en het aantal bedrijfsuren.

Condensatoren die werken nabij de bovengrens van hun nominale temperatuur (wat realistisch is in een kast zonder adequate ventilatie) verouderen sneller dan die welke conservatief worden gebruikt. Visuele inspectie op bolvormige condensatoren of elektrolytresidu op het bordoppervlak is een onderhoudsmaatregel die de moeite waard is om uit te voeren wanneer de module om een andere reden buiten gebruik is.

PSM-37i in Tandem en Multi-PSM Configuratie

De A06B-6110-H037 ondersteunt tandemwerking — twee PSM-37i modules die een gemeenschappelijke DC-bus delen om een gecombineerde buscapaciteit van 86kW te leveren.

Deze configuratie wordt gebruikt in grote bewerkingscentra waar de gecombineerde versterkerbelasting groter is dan wat een enkele PSM-37i kan leveren, maar de machinebouwer heeft ervoor gekozen de voeding te verdelen over twee modules in plaats van één unit met hoger vermogen.

In tandem zijn beide modules aangesloten op dezelfde driefasige voeding (via dezelfde of aparte stroomonderbrekers), delen ze de DC-busbar, en dragen beide hun actieve regeneratie front-ends bij om vertragingsenergie terug te voeren.

De gecombineerde ingangsstroom van 306A (153A van elke module) vereist dat de installatievoeding en de circuitbeveiliging zijn ontworpen voor deze totale vraag.

Veelgestelde Vragen

V1: Een machine heeft een SPM-module die een spindelmotor van 15kW aandrijft en drie SVM-modules die elk zijn aangesloten op een servomotor van 3kW. Is de PSM-37i de juiste voeding, of zou de PSM-26i volstaan?

Bereken de gelijktijdige busvraag: 15kW spindel op 80% belasting = 12kW; drie servo-assen op gemiddeld 50% belasting elk = 3 × 1,5kW = 4,5kW.

Totaal: ongeveer 16,5kW bij typische bewerkingsbelastingen.

Dit past comfortabel binnen de 29,8kW capaciteit van de PSM-26i met aanzienlijke marge. Echter, als het bewegingsprogramma van de machine sequenties bevat waarin alle vier de assen tegelijkertijd met hoge voedingssnelheden accelereren terwijl de spindel op volle belasting draait, kan de momentane piekbelasting tijdelijk 29,8kW overschrijden.

Voer een piekbelastingsanalyse uit voor het worst-case scenario van gelijktijdige acceleratie voordat u definitief kiest voor de PSM-26i. Als de berekening van de piekbelasting aanhoudende belastingen laat zien die 28kW naderen of overschrijden, is de PSM-37i de veiligere keuze.

V2: De PSM-37i is vervangen door de A06B-6140-H037. Kan in geval van een storing de A06B-6140-H037 worden geïnstalleerd zonder de machine voor te bereiden?

Ja. De A06B-6140-H037 is elektrisch en mechanisch compatibel met de installatie van de A06B-6110-H037. Dezelfde 153A ingang, dezelfde 283–339V DC bus uitgang, hetzelfde montageformaat, dezelfde compatibiliteit met versterkers.

De vervanging vereist geen parameterwijzigingen aan de CNC, geen bedradingsaanpassingen en geen aanpassingen aan de downstream SVM- of SPM-modules.

Na installatie van de A06B-6140-H037, schakelt u de machine in, bevestigt u de normale PSM-status en de DC-busspanning binnen de specificatie, en verifieert u vervolgens de normale aswerking voordat u de productie hervat.

V3: Waarom toont de PSM-37i het uitgangsspanningsbereik als 283–339V, terwijl op het productlabel van sommige eenheden 283–325V staat?

Het bereik van 283–325V verschijnt op documentatie van eerdere specificaties en op sommige productlabels uit de introductieperiode van de eerste generatie Alpha i.

Het bereik van 283–339V weerspiegelt het werkelijke werkende busspanningsvenster dat het regelcircuit van de PSM-37i handhaaft over het volledige ingangsspanningsbereik van 200–240V.

De hogere bovengrens (339V versus 325V) biedt meer regelruimte naarmate de ingangsspanning varieert richting het 240V-uiteinde van het toegestane bereik.

De aangesloten Alpha i-versterkers zijn gespecificeerd voor het bereik van 283–339V; het bredere venster is operationeel correct.

V4: Hoe moet het thermisch beheer worden beoordeeld op een machine met een PSM-37i die op ongeveer 70% van de nominale belasting draait?

Bij 70% belasting (ongeveer 30kW) produceert de PSM-37i minder warmte dan bij de nominale 43kW, maar de koelingsvereiste schaalt niet lineair met de uitgang — er zijn stand-by verliezen en transistor schakelverliezen bij alle belastingsniveaus.

De koellichaamventilator en de interne ventilator moeten operationeel zijn, ongeacht het belastingsniveau. Als de omgevingstemperatuur in de kast hoog is (boven 40°C), kan de verminderde thermische marge bij gedeeltelijke belasting nog steeds AL-3-gebeurtenissen veroorzaken als de ventilatorprestaties zijn verslechterd.

De thermische beoordeling moet de meting van de omgevingstemperatuur in de kast nabij de PSM-37i bij piekproductiebelasting omvatten, bevestigen dat de koellichaamventilator voldoende luchtstroom levert, en de koellichaamvinnen controleren op ophoping die de luchtstroom belemmert.

V5: Is er enig verschil in de inhoud van referentiehandleiding B-65322 tussen de PSM-37i en de PSM-26i? Kan dezelfde handleiding voor beide worden gebruikt?

Handleiding B-65322 behandelt het Fanuc Alpha i-serie servo-aandrijfsysteem, dat de A06B-6110 aiPS-familie omvat, inclusief zowel de PSM-26i (H026) als de PSM-37i (H037). Dezelfde handleiding is van toepassing op beide.

PSM-specifieke verschillen — stroomsterktes, vermogenscapaciteit, koelingsvereisten, specificaties voor ingangscircuitbeveiliging — zijn getabelleerd in de specificatiesecties van de handleiding per modelaanduiding.

Voor elke procedure die verwijst naar specifieke stroom- of vermogenswaarden, dient u te bevestigen dat u de rij voor de PSM-37i leest in plaats van de rij voor de PSM-26i, aangezien de elektrische specificaties aanzienlijk verschillen bij 153A versus 106A ingang.
